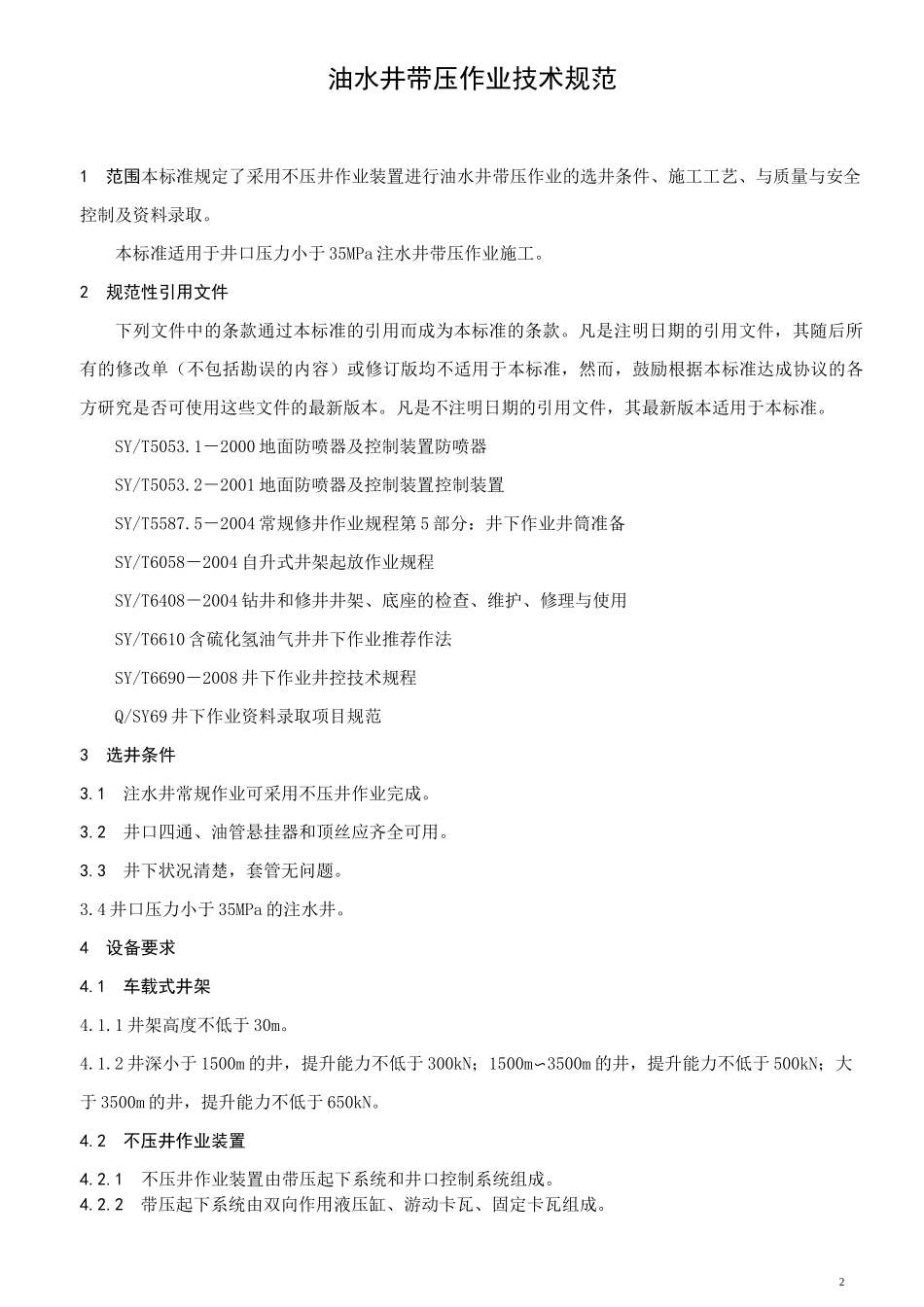

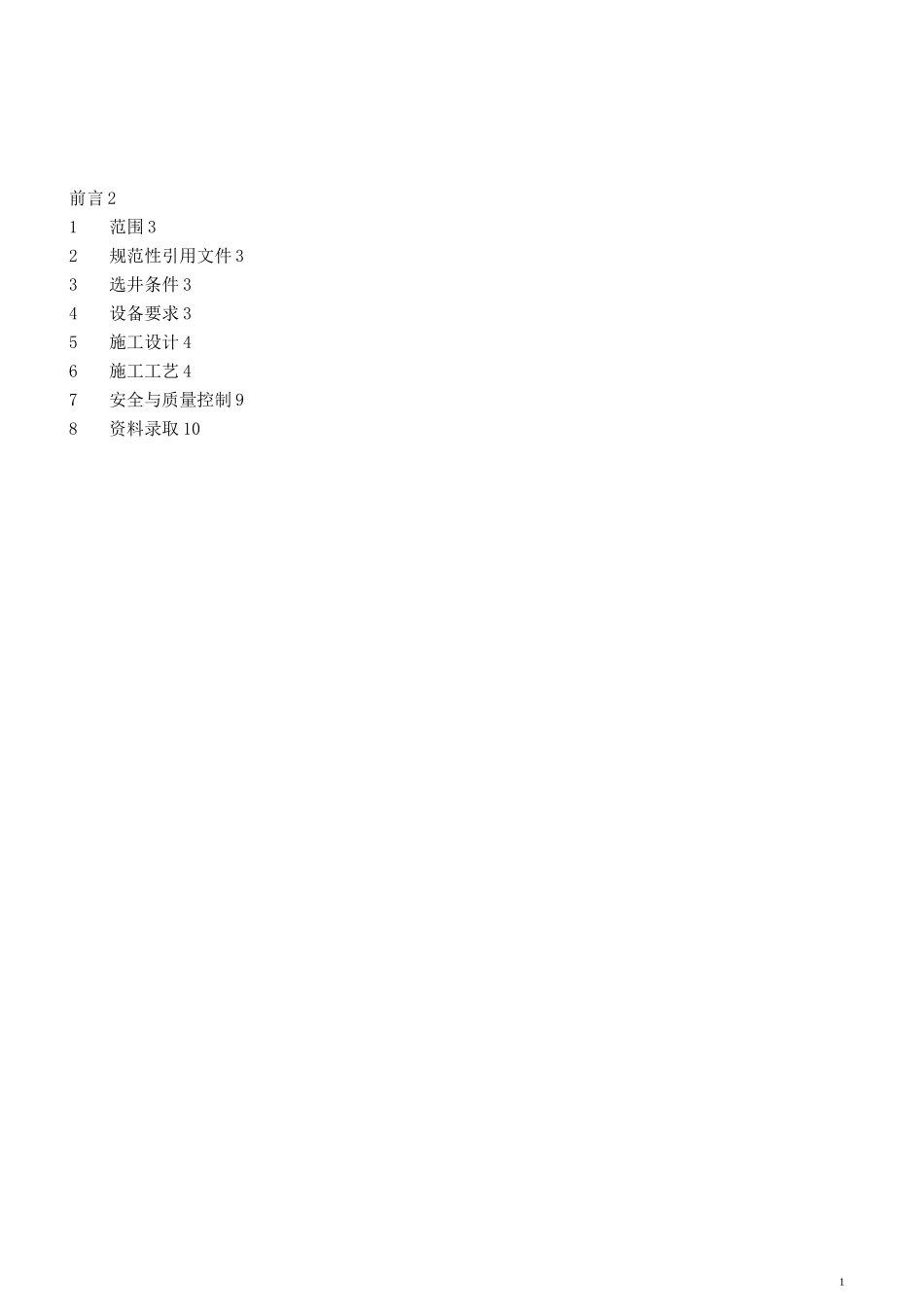

注水井带压作业技术规范井下作业分公司1前言21范围32规范性引用文件33选井条件34设备要求35施工设计46施工工艺47安全与质量控制98资料录取102油水井带压作业技术规范1范围本标准规定了采用不压井作业装置进行油水井带压作业的选井条件、施工工艺、与质量与安全控制及资料录取。本标准适用于井口压力小于35MPa注水井带压作业施工。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。SY/T5053.1－2000地面防喷器及控制装置防喷器SY/T5053.2－2001地面防喷器及控制装置控制装置SY/T5587.5－2004常规修井作业规程第5部分：井下作业井筒准备SY/T6058－2004自升式井架起放作业规程SY/T6408－2004钻井和修井井架、底座的检查、维护、修理与使用SY/T6610含硫化氢油气井井下作业推荐作法SY/T6690－2008井下作业井控技术规程Q/SY69井下作业资料录取项目规范3选井条件3.1注水井常规作业可采用不压井作业完成。3.2井口四通、油管悬挂器和顶丝应齐全可用。3.3井下状况清楚，套管无问题。3.4井口压力小于35MPa的注水井。4设备要求4.1车载式井架4.1.1井架高度不低于30m。4.1.2井深小于1500m的井，提升能力不低于300kN；1500m〜3500m的井，提升能力不低于500kN；大于3500m的井，提升能力不低于650kN。4.2不压井作业装置4.2.1不压井作业装置由带压起下系统和井口控制系统组成。4.2.2带压起下系统由双向作用液压缸、游动卡瓦、固定卡瓦组成。34.2.3井口控制系统由上、下闸板防喷器、环形防喷器、升高短节、平衡阀和泄压阀等组成。组合形式应能保证每项施工井口都能得到有效控制。4.2.4装置通径181mm,高度应保证起下作业各道工序都能在防喷器控制下完成，有效行程不少于3m。4.2.5装置额定上提力应不小于360kN,额定下压力应不小于230kN。4.3液压控制设备4.3.1液压控制设备由液压负荷显示仪、液控操作台及各类液压管线等组成，控制井口防喷器的开关及双向作用液压缸的升降，并监测控制过程。4.3.2液压控制装置控制对象应在10个以上。4.3.3液压控制装置技术要求及检验规则应符合SY/T5053.2—2001第5章和第7章的规定。4.4动力设备4.4.1由柴油机或电动机、油箱、分动箱和高压齿轮泵组成。4.4.2动力设备功率不小于130kW,应能够为液压油缸、防喷器和卡瓦提供足够的动力。4.4.3动力设备提供的液压油量应不少于关／开／关所有井控装置所需液压油量的125％。4.5井控装置4.5.1井口与带压作业装置之间安装闸板防喷器,至少包括全封闸板、半封闸板,并可选装安全卡瓦。4.5.2井口四通安装压井、放喷管线。4.6配套工具、设备配套工具包括堵塞器、钢丝撬等专用封堵工具、设备。5施工设计根据地质、工程设计编制施工设计。6施工工艺6.1原井管柱投堵采用钢丝、电缆、管类和液压等方式将堵塞工具投送到预定位置后封堵井下管柱。油管无溢流证明投堵成功。6.2设备安装6.2.1安装井架井架的安装应符合SY/T6408—2004第13、14、15章的规定和SY/T6058—2004第3、4、5、6章的规定。6.2.2安装井控装置6.2.2.1将井口采油树整体吊至不妨碍作业处妥善保管。6.2.2.2检查核实油管悬挂器螺纹规格，准备好相应规格的提升短节。46.2.2.3井口法兰钢圈槽内涂抹黄油，垫好钢圈。6.2.2.4将闸板防喷器吊至井口，上满全部连接螺丝，逐次对角旋紧。6.2.3安装带压作业装置6.2.3.1在井控车间对带压作业装置各部件逐个试压，合格后组装成一个整体。6.2.3.2闸板防喷器上法兰钢圈槽内涂抹黄油，垫好钢圈。6.2.3.3将带压作业装置吊至闸板防喷器上，上满全部连接螺丝，逐次对角旋紧。6.2.3.4固定带压作业装置，使带压作业装置与井口中心轴重合。6.2.4安装液压控制装置和动力设备6.2.4.1液压控制台和动力设备应摆放在井场内正确位置。6.2.4.2动力设备和液压控制台之间、液压控制台和防喷器、双向作用液压缸之间用高压软管连接。6.2.4.3液压控制台在井口操作台上的，可参照执行。6.2.5安装操作台操作台应固定牢靠，操...
