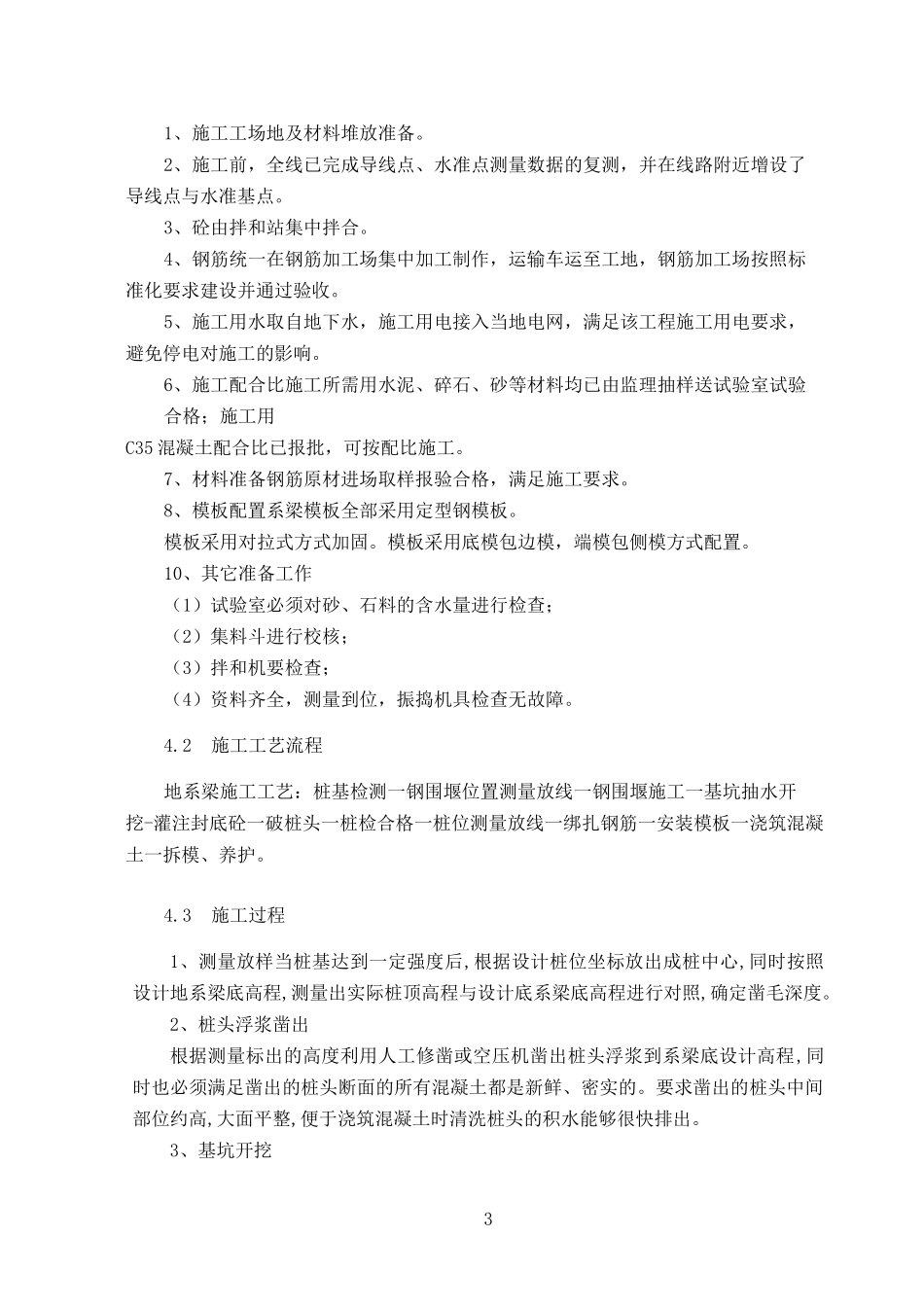

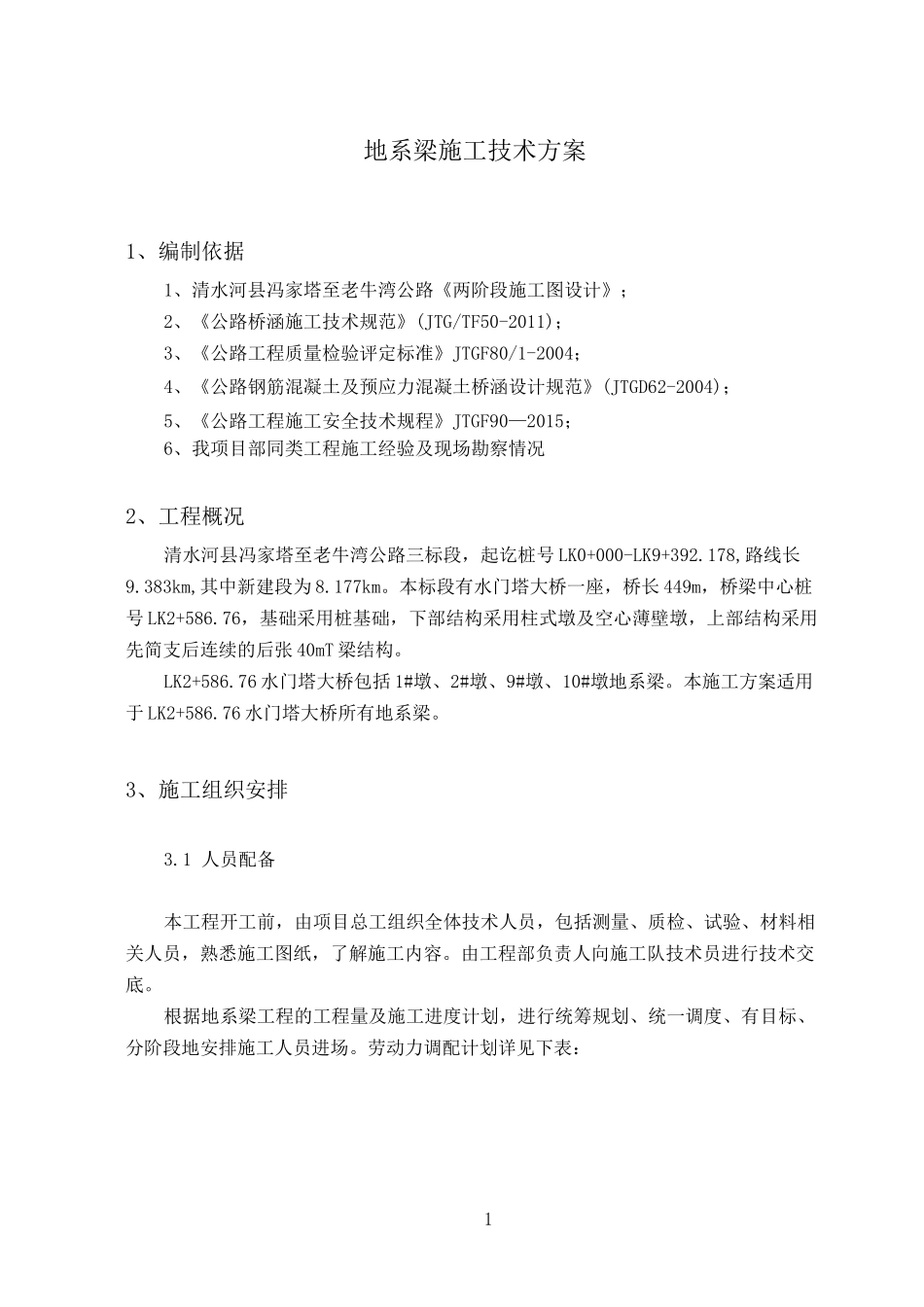

1地系梁施工技术方案1、编制依据1、清水河县冯家塔至老牛湾公路《两阶段施工图设计》；2、《公路桥涵施工技术规范》(JTG/TF50-2011)；3、《公路工程质量检验评定标准》JTGF80/1-2004；4、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)；5、《公路工程施工安全技术规程》JTGF90—2015；6、我项目部同类工程施工经验及现场勘察情况2、工程概况清水河县冯家塔至老牛湾公路三标段，起讫桩号LK0+000-LK9+392.178,路线长9.383km,其中新建段为8.177km。本标段有水门塔大桥一座，桥长449m，桥梁中心桩号LK2+586.76，基础采用桩基础，下部结构采用柱式墩及空心薄壁墩，上部结构采用先简支后连续的后张40mT梁结构。LK2+586.76水门塔大桥包括1#墩、2#墩、9#墩、10#墩地系梁。本施工方案适用于LK2+586.76水门塔大桥所有地系梁。3、施工组织安排3.1人员配备本工程开工前，由项目总工组织全体技术人员，包括测量、质检、试验、材料相关人员，熟悉施工图纸，了解施工内容。由工程部负责人向施工队技术员进行技术交底。根据地系梁工程的工程量及施工进度计划，进行统筹规划、统一调度、有目标、分阶段地安排施工人员进场。劳动力调配计划详见下表：2劳动力计划表表3.1.1序号工种人数备注1管理人员4项目总工1人、其他部门负责人3人2技术人员7技术员1人、资料员1人、测量1人、试验1人、质检1人、安全1人、材料1人3钢筋工6钢筋加工、绑扎4司机2挖机、汽车吊、平板车等5混凝土工4混凝土浇筑、养护6模板工4模板安装、拆卸、打磨7机电工1机械维修、电力维护8普工4钢板桩施工及地系梁施工配合施工3.2机械设备主要施工机械设备表表3.2.1序号机械设备名称规格型号单位数量备注1吊车三.一一台12挖掘机CAT325台13装载机CAT950F台14数控钢筋弯曲机BBM-HD-32台15数控钢筋切断机QG40-1台16插入式振捣棒50型台47混凝土搅拌运输车FYG5257GJBC/10台38电焊机BX1-300台39地系梁模板厂制套110对讲机北峰台23.3施工进度计划计划2017年11月5日开工，2018年6月20日完工。4、施工技术方案4.1施工准备31、施工工场地及材料堆放准备。2、施工前，全线已完成导线点、水准点测量数据的复测，并在线路附近增设了导线点与水准基点。3、砼由拌和站集中拌合。4、钢筋统一在钢筋加工场集中加工制作，运输车运至工地，钢筋加工场按照标准化要求建设并通过验收。5、施工用水取自地下水，施工用电接入当地电网，满足该工程施工用电要求，避免停电对施工的影响。6、施工配合比施工所需用水泥、碎石、砂等材料均已由监理抽样送试验室试验合格；施工用C35混凝土配合比已报批，可按配比施工。7、材料准备钢筋原材进场取样报验合格，满足施工要求。8、模板配置系梁模板全部采用定型钢模板。模板采用对拉式方式加固。模板采用底模包边模，端模包侧模方式配置。10、其它准备工作（1）试验室必须对砂、石料的含水量进行检查；（2）集料斗进行校核；（3）拌和机要检查；（4）资料齐全，测量到位，振捣机具检查无故障。4.2施工工艺流程地系梁施工工艺：桩基检测一钢围堰位置测量放线一钢围堰施工一基坑抽水开挖-灌注封底砼一破桩头一桩检合格一桩位测量放线一绑扎钢筋一安装模板一浇筑混凝土一拆模、养护。4.3施工过程1、测量放样当桩基达到一定强度后,根据设计桩位坐标放出成桩中心,同时按照设计地系梁底高程,测量出实际桩顶高程与设计底系梁底高程进行对照,确定凿毛深度。2、桩头浮浆凿出根据测量标出的高度利用人工修凿或空压机凿出桩头浮浆到系梁底设计高程,同时也必须满足凿出的桩头断面的所有混凝土都是新鲜、密实的。要求凿出的桩头中间部位约高,大面平整,便于浇筑混凝土时清洗桩头的积水能够很快排出。3、基坑开挖4基坑开挖前由测量组测出基坑轴线,并按设计基底的断面尺寸以及地质情况进行适当的放坡后定出开挖边线,要求开挖完毕后的坑底尺寸比构造物设计外围尺寸约大50cm左右,留有足够的操作空间。开挖采用挖掘机辅以人工开挖,对于石质基坑采由人工自上而下逐层用镐、锹开挖,遇坚硬土层时用锤、钎破碎;若遇基坑岩石则采用浅眼爆破,采用非电毫秒管起爆,严格控制炸药用量,开挖从一端向另一端分层开挖,注意控制开挖截面。挖掘...
