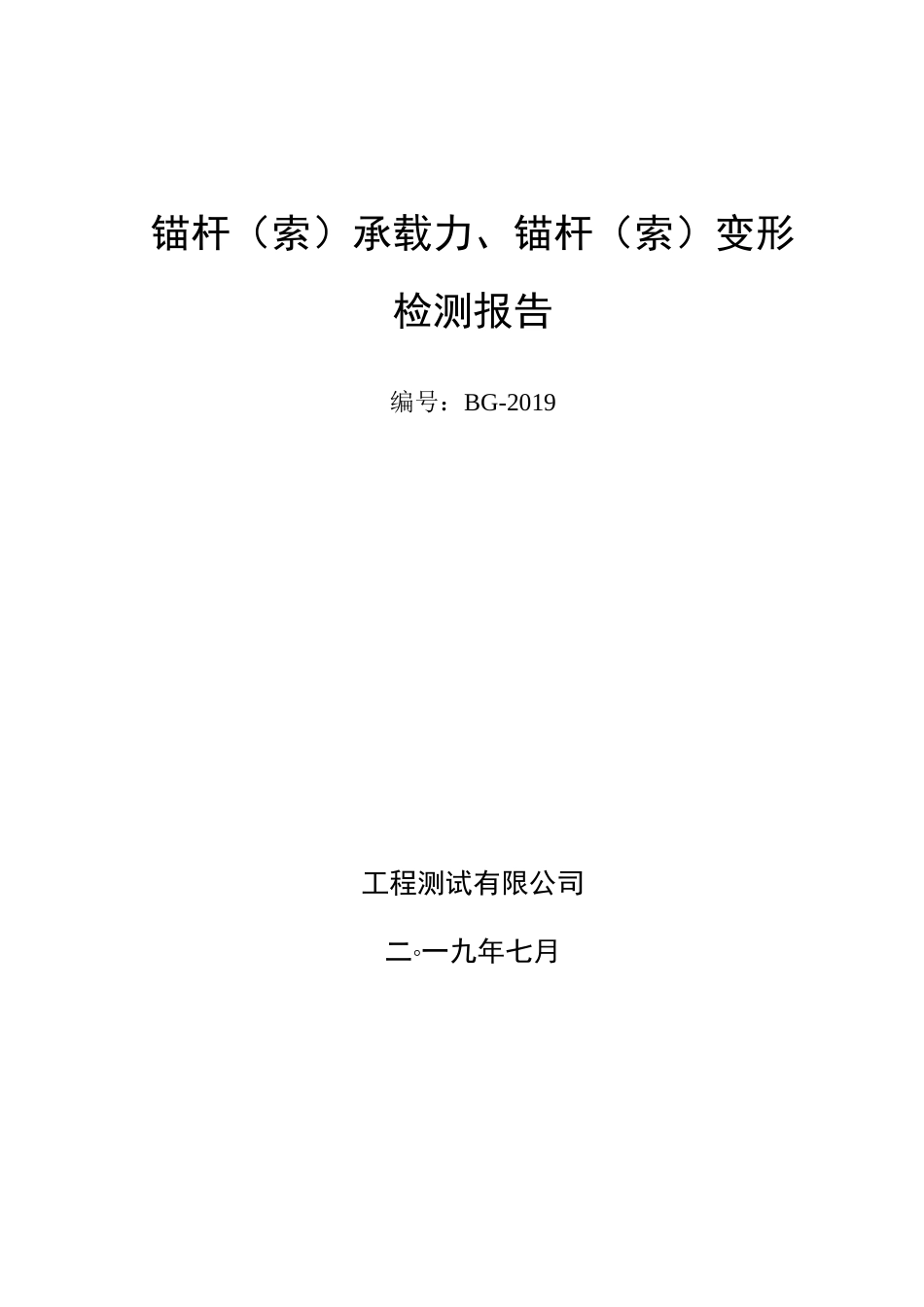

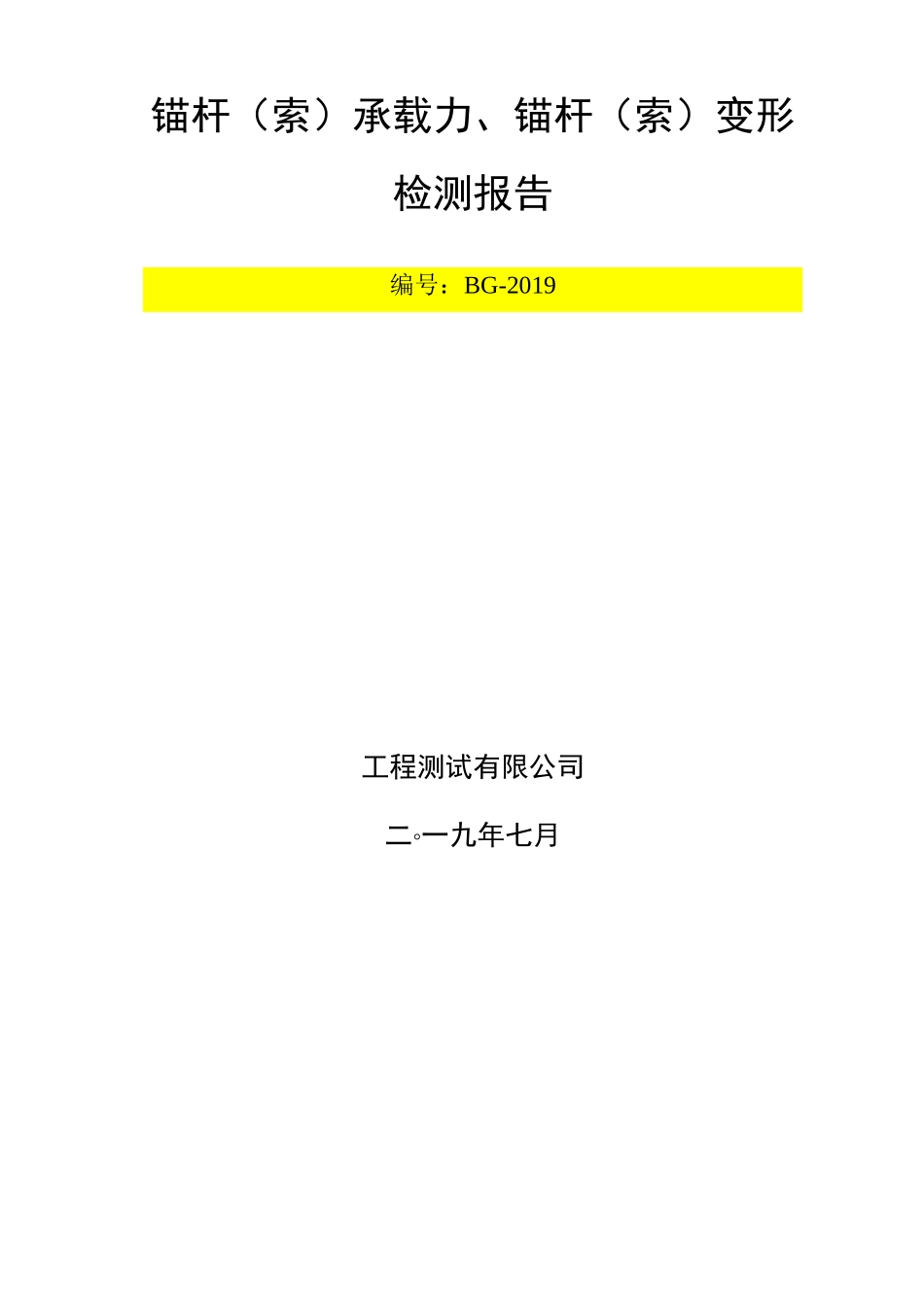

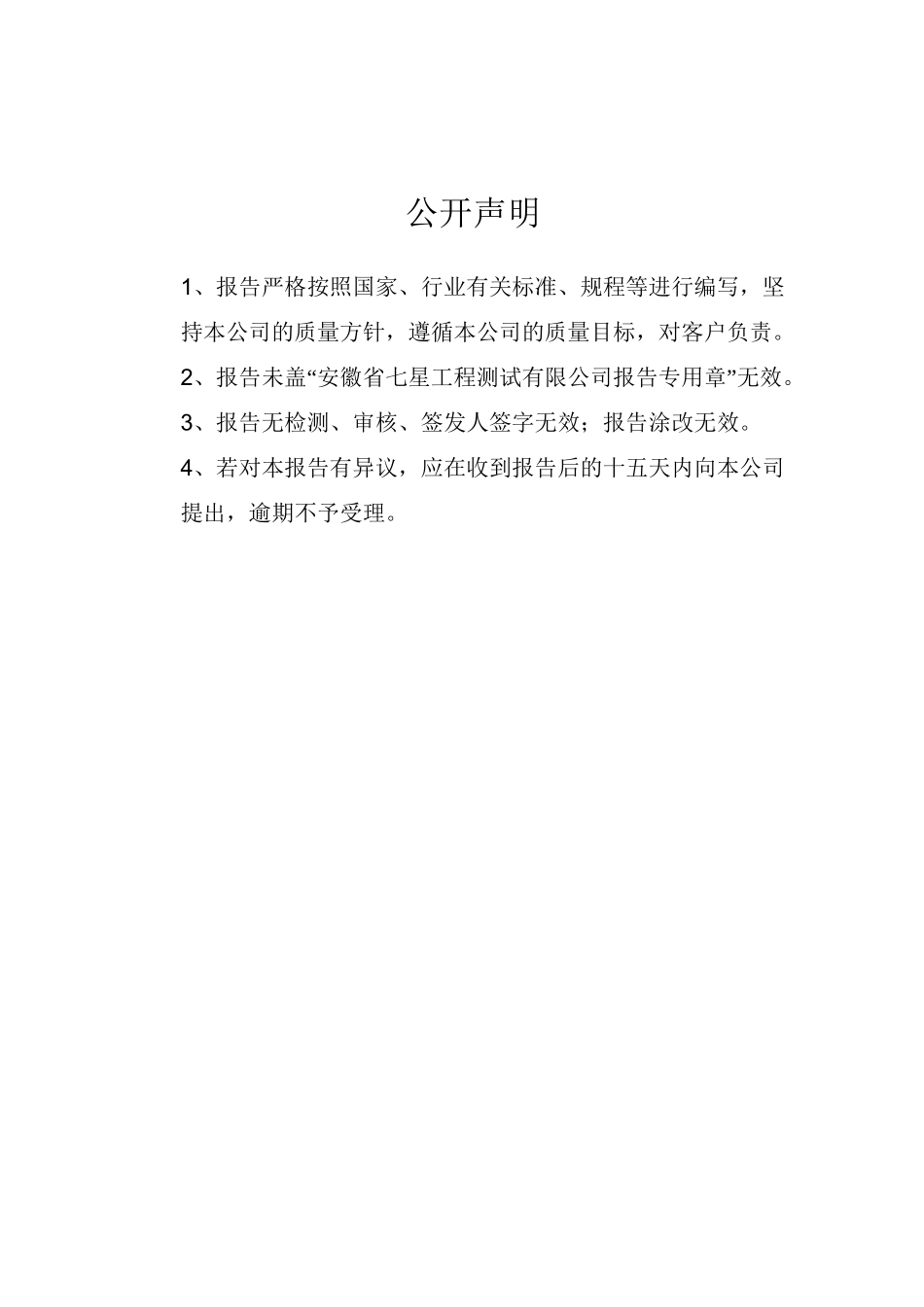

锚杆（索）承载力、锚杆（索）变形检测报告编号：BG-2019工程测试有限公司二◦一九年七月锚杆（索）承载力、锚杆（索）变形检测报告编号：BG-2019工程测试有限公司二◦一九年七月公开声明1、报告严格按照国家、行业有关标准、规程等进行编写，坚持本公司的质量方针，遵循本公司的质量目标，对客户负责。2、报告未盖“安徽省七星工程测试有限公司报告专用章”无效。3、报告无检测、审核、签发人签字无效；报告涂改无效。4、若对本报告有异议，应在收到报告后的十五天内向本公司提出，逾期不予受理。委托单位：项目名称：报告编号：检测：复核：审核：签发：日期：年月日检测单位：工程测试有限公司（专用章）锚杆（索）承载力及变形工程测试有限公司i目录锚杆（索）承载力及变形工程测试有限公司第6页共9页第1章概述1.1工程概况本工程位于XXX小区，建筑基坑支护结构安全等级为二级，锚杆设计承载力为100.0KN,根据《建筑基坑支护技术规程》JGJ120-2012第4.8.8条规定，抗拔承载力检测值为1.3倍轴向拉力标准值（取130.KN）。护坡表面平整锚杆无缺损。表1-1-1锚杆主要设计参数1.2检测目的通过对锚杆验收试验确定锚杆抗拔承载力是否满足设计要求，掌握工程施工的质量状况，了解工程质量管理水平，全面、真实、科学地反映该工程的建设质量；及时发现工程质量存在的问题，为工程施工、管理提供准确、有效的科学依据。1.3检测依据（1）《建筑基坑支护技术规程》（JGJ120-2012）；（2）国家交通部颁发现行的相关规程、规范及标准等；（3）项目设计图纸及相关技术资料。第2章检测方法及频率2.1检测方法试验采用锚杆拉拔仪加载装置，单循环加载法。荷载采用联于加载千斤顶上的测力计测读拉力，锚杆位移量由位移计测定。最大试验荷载不应小于表2-1-1规定的抗拔承载力检测值。表2-1-1锚杆抗拔承载力检测值锚杆（索）承载力及变形工程测试有限公司第3页共9页锚杆验收试验加载等级及锚头位移测读间隔时间按下列规定执行（1）初始荷载取锚杆轴向拉力设计值的0.1倍；（2）加载分级与锚头位移观测时间按下表进行；表2-1-2单循环加载试验的加载分级与锚头位移观测时间最大试验荷载分级荷载与锚杆轴向拉力标准值Nk的百分比（％）1.4Nk加载10406080100120140卸载10305080100120/1.3Nk加载10406080100120130卸载10305080100120/1.2Nk加载10406080100/120卸载10305080100//观测时间（min）555555102.1.2加卸载规定（1）初始荷载下，应测读锚头位移基准值3次，当每次间隔5min的读数相同时,方可作为锚头位移基准值；（2）每级加、卸载稳定后，在观测时间内测读锚头位移不应少于3次；（3）当观测时间内锚头位移增量不大于1.0mm时可视为位移；否则，应延长观测时间至60min,并应每隔lOmin测读锚头位移一次，当该60min内锚头位移增量小于2.0mm时，可视为锚头位移收敛，否则视为不收敛。2.1.3锚杆终止继续加载情况（1）从第二级加载开始，后一级荷载产生的单位荷载下的锚头位移增量大于前一级荷载产生的单位荷载下的锚杆位移增量的5倍；（2）锚头位移不收敛；（3）锚杆杆体破坏。2.1.3锚杆判定合格标准（1）在抗拔承载力检测值下，锚头位移稳定或收敛；（2）在抗拔承载力检测值下测得位移量应大于杆体自由段长度理论弹性伸长量的80%。锚杆（索）承载力及变形工程测试有限公司第4页共9页2.2检测频率检测数量不应少于锚杆总数的5%，且同一土层中的锚杆检测数量不应少于3根，本次试验抽检3根。锚杆(索)承载力及变形安徽省七星工程测试有限公司第5页共9页第3章检测工作的组织及实施3・1检测工作的组织3・1・1投入人员我公司抽调专业技术人员共4人，XXXXXXX进行了检测。参加人员如表3-1-1所示：表3-1-1本项目人员投入一览表3・1・2投入设备检测仪器、设备是完成好检测工作的基础，我公司根据本项目的特点，投入良好的仪器设备，具体如表3-1-2所示：表3-1-2本项目投入主要检测设备一览表锚杆(索)承载力及变形安徽省七星工程测试有限公司第6页共9页本次检测的3根锚杆加载到抗拔承载力检测值后锚杆位移稳定，伸长量较小，属于钢筋弹性变形，具体数据见下表4-1-1所示。表4-1-1锚杆基本试验结果汇总表锚杆编号锚杆自由段长度L...
