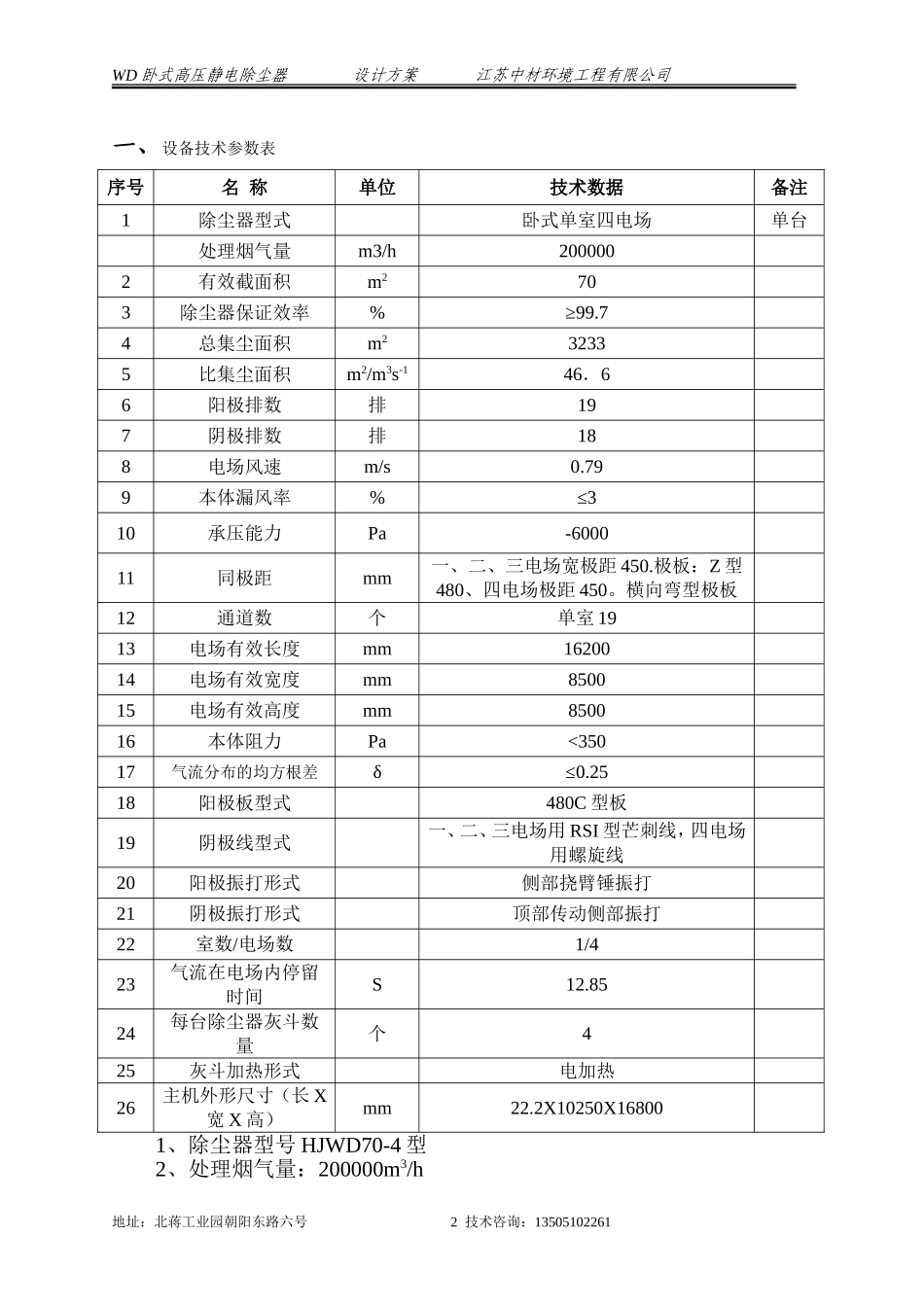

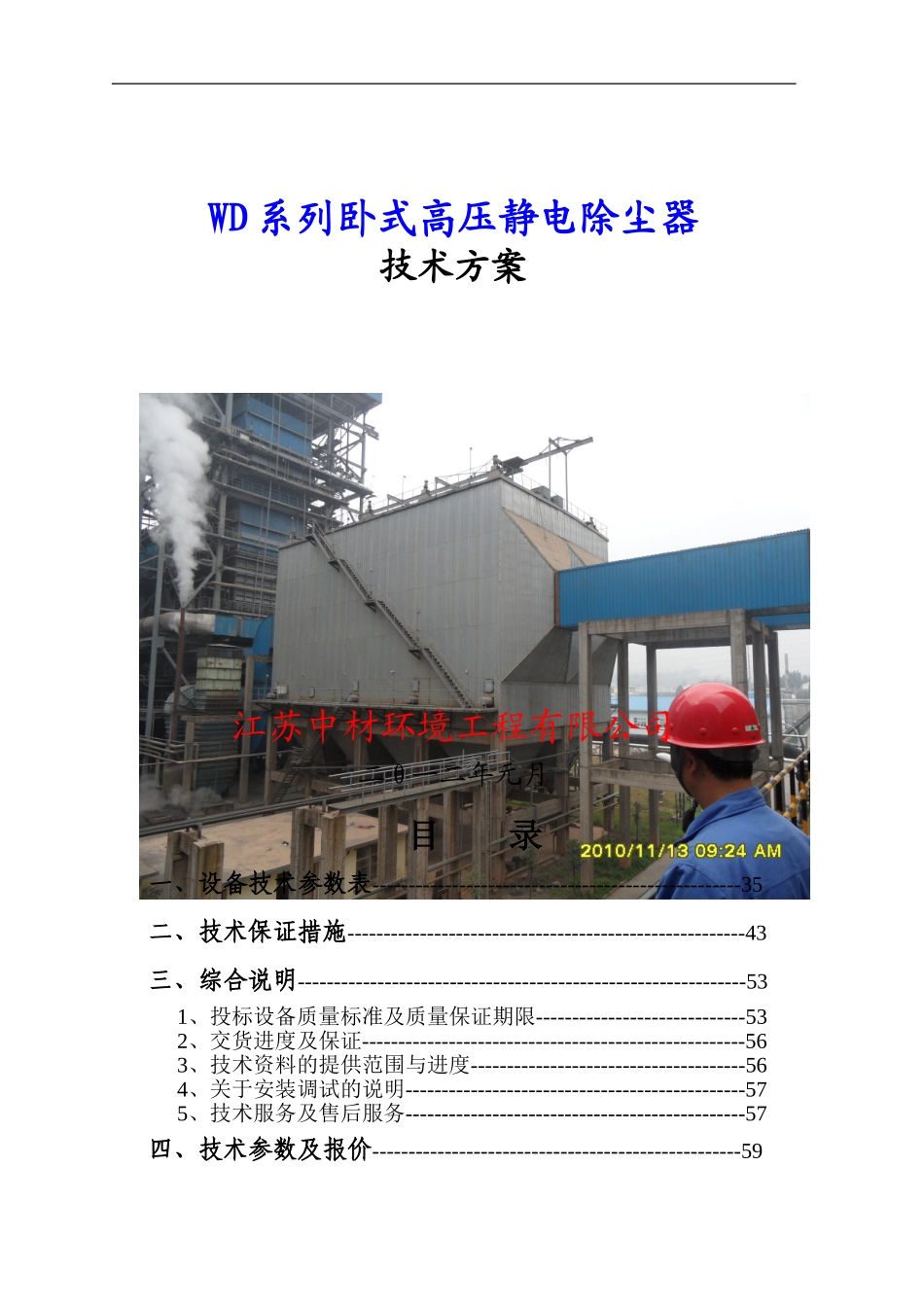

WD系列卧式高压静电除尘器技术方案江苏中材环境工程有限公司二0一二年元月目录一、设备技术参数表---------------------------------------------------35二、技术保证措施-------------------------------------------------------43三、综合说明--------------------------------------------------------------531、投标设备质量标准及质量保证期限-----------------------------532、交货进度及保证-----------------------------------------------------563、技术资料的提供范围与进度--------------------------------------564、关于安装调试的说明-----------------------------------------------575、技术服务及售后服务-----------------------------------------------57四、技术参数及报价---------------------------------------------------59WD卧式高压静电除尘器设计方案江苏中材环境工程有限公司地址:北蒋工业园朝阳东路六号技术咨询:135051022611WD卧式高压静电除尘器设计方案江苏中材环境工程有限公司一、设备技术参数表序号名称单位技术数据备注1除尘器型式卧式单室四电场单台处理烟气量m3/h2000002有效截面积m2703除尘器保证效率%≥99.74总集尘面积m232335比集尘面积m2/m3s-146.66阳极排数排197阴极排数排188电场风速m/s0.799本体漏风率%≤310承压能力Pa-600011同极距mm一、二、三电场宽极距450.极板:Z型480、四电场极距450。横向弯型极板12通道数个单室1913电场有效长度mm1620014电场有效宽度mm850015电场有效高度mm850016本体阻力Pa<35017气流分布的均方根差δ≤0.2518阳极板型式480C型板19阴极线型式一、二、三电场用RSI型芒刺线,四电场用螺旋线20阳极振打形式侧部挠臂锤振打21阴极振打形式顶部传动侧部振打22室数/电场数1/423气流在电场内停留时间S12.8524每台除尘器灰斗数量个425灰斗加热形式电加热26主机外形尺寸(长X宽X高)mm22.2X10250X168001、除尘器型号HJWD70-4型2、处理烟气量:200000m3/h地址:北蒋工业园朝阳东路六号技术咨询:135051022612WD卧式高压静电除尘器设计方案江苏中材环境工程有限公司3、除尘器设计/保证效率:≥99.75%4、除尘器本体阻力:<350Pa5、除尘器本体漏风率:≤3%6、配置的除尘器数目:1台7、每台除尘器的通道数:198、每台除尘器的室数:单室9、除尘器的电场数及电场长度:4电场,16.2米10、允许通过除尘器的最大烟气流速:0.88m/s11、最小处理烟气时间:12.85s12、气流分布模型试验报告(包括烟道内设置导流板的要求)13、除尘器的宽高比:1:114、壳体设计压力:—6000Pa,除尘器壳体材料及规格:优质碳钢Q235-A,t515、每台电除尘器所配套变压器台数:4台16、每台变压器的额定容量:0.6A/72KV三台。0.8A/72KV壹台。17、效率修正曲线(进口含尘量、烟气量、烟气含硫量、温度、停一个供电区时的修正系数或曲线)。18、除尘器振打方式:阴极采用顶部传动侧部振打,阳极采用侧部挠臂锤振打。19、进、出口烟气气流分布装置的型号、层数及材料:三层,优质碳钢16Mn。20、集尘极系统a、每台除尘器的烟气通道数:19b、同极间距:450c、材料及规格:SPCC,t1.5d、型式:480C型,单排28块、共19排e、极板的振打装置:型式:侧部挠臂锤振打每台除尘器振打装置的数量:八套振打位置及操作方法:极板下端撞击头,操作方法详见说明书。最小振打加速度:150g控制系统的型式及位置:在低压控制柜内PLC控制振打系统的振打制度:阴阳极振打时间:1-5分钟可调,休止时间:一、二、三、四电场1-50分钟可调;i、振打杆材料和润滑型式:优质碳钢,采用含油轴承,不需润滑。j、如果变压、整流装置出故障时极板面积损失(占整个面积的百分比%):12.5%21、重量a、设备重量除尘器本体重:176t集尘极重量:34.5t极线框架44t总重:254.5tb、安装时最大吊装件重:10tc、检修时最大吊装件重:2t地址:北蒋工业园朝阳东路六号技术咨询:135051022613WD卧式高压静电除尘器设计方案江苏中材环境工程有限公司22、除尘器主要结构(1)支座本电除尘器设有一个固定支座、五个单向活动支座和四个多向活动支座,固定支座主要用于电除尘器本体与基础的...
