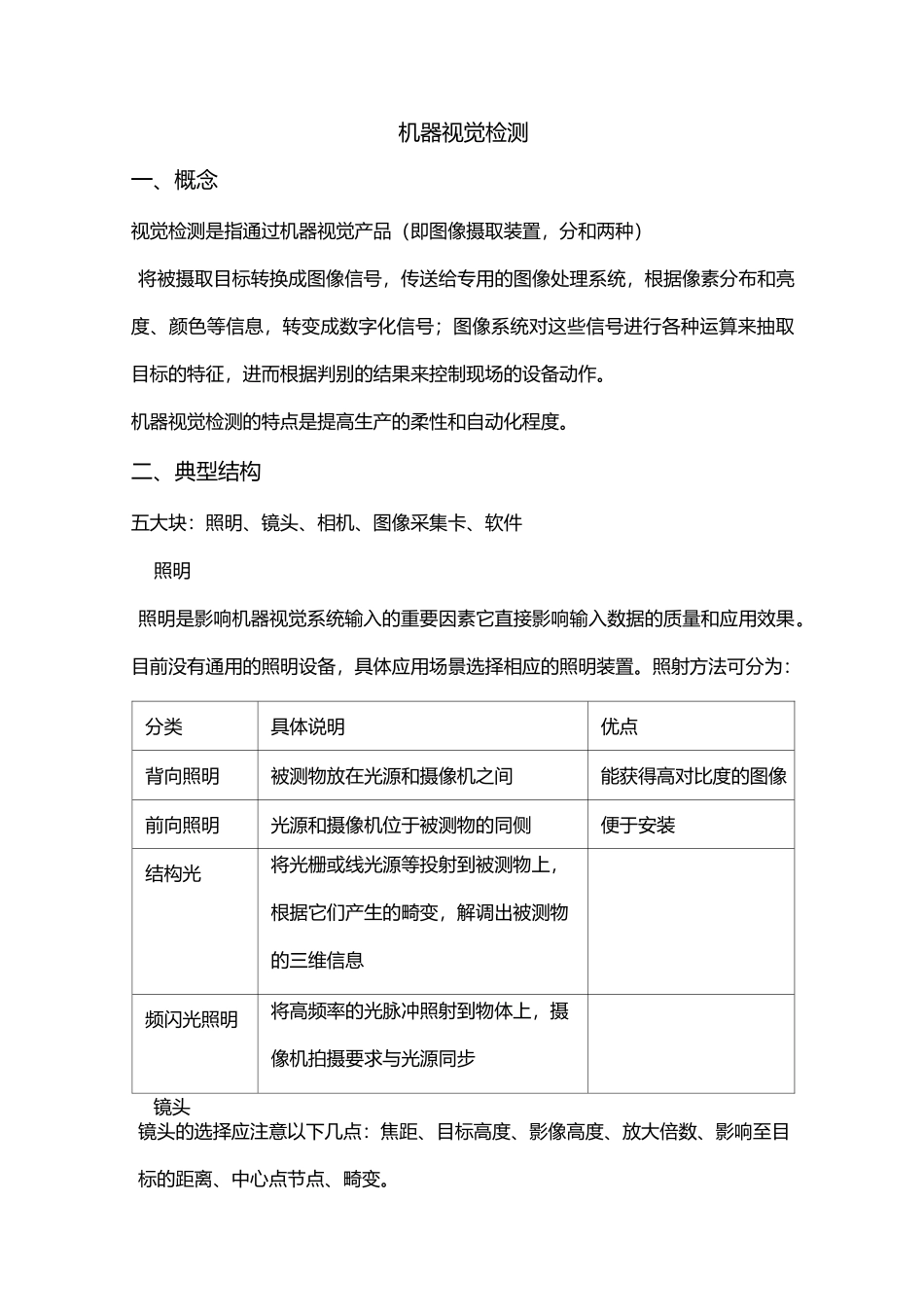

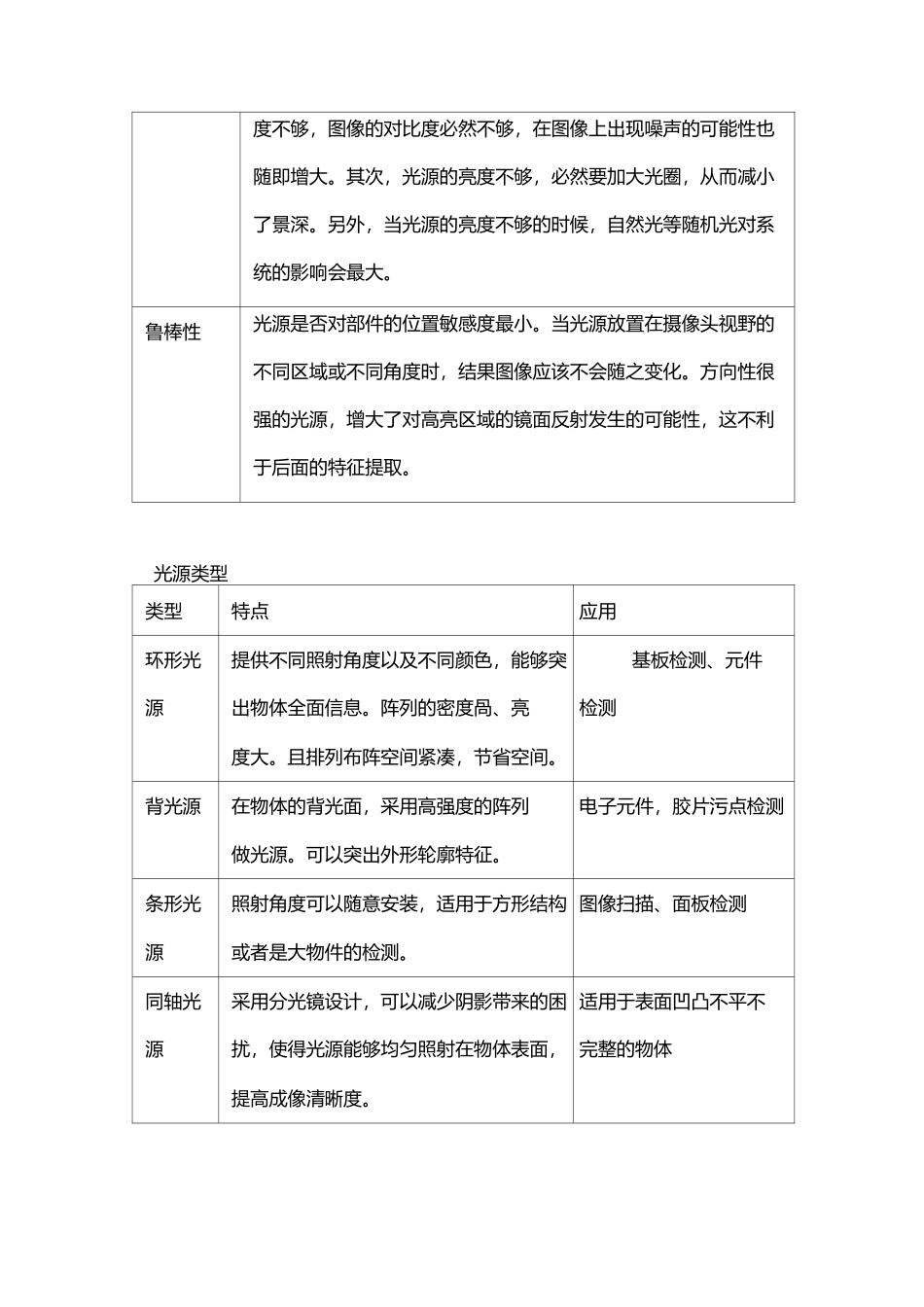

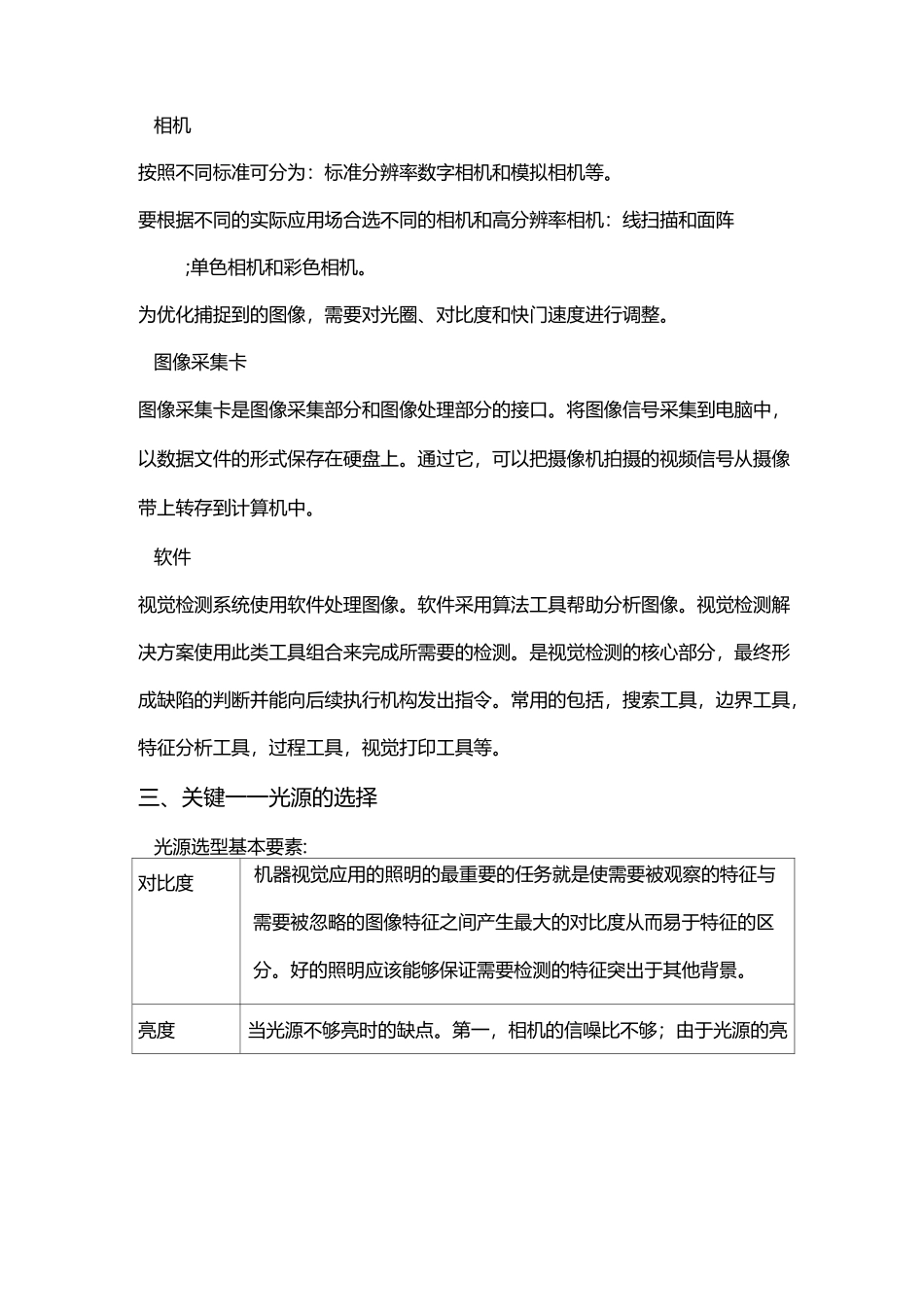

机器视觉检测一、概念视觉检测是指通过机器视觉产品（即图像摄取装置，分和两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。机器视觉检测的特点是提高生产的柔性和自动化程度。二、典型结构五大块：照明、镜头、相机、图像采集卡、软件照明照明是影响机器视觉系统输入的重要因素它直接影响输入数据的质量和应用效果。目前没有通用的照明设备，具体应用场景选择相应的照明装置。照射方法可分为：分类具体说明优点背向照明被测物放在光源和摄像机之间能获得高对比度的图像前向照明光源和摄像机位于被测物的同侧便于安装结构光将光栅或线光源等投射到被测物上，根据它们产生的畸变，解调出被测物的三维信息频闪光照明将高频率的光脉冲照射到物体上，摄像机拍摄要求与光源同步镜头镜头的选择应注意以下几点：焦距、目标高度、影像高度、放大倍数、影响至目标的距离、中心点节点、畸变。相机按照不同标准可分为：标准分辨率数字相机和模拟相机等。要根据不同的实际应用场合选不同的相机和高分辨率相机：线扫描和面阵;单色相机和彩色相机。为优化捕捉到的图像，需要对光圈、对比度和快门速度进行调整。图像采集卡图像采集卡是图像采集部分和图像处理部分的接口。将图像信号采集到电脑中，以数据文件的形式保存在硬盘上。通过它，可以把摄像机拍摄的视频信号从摄像带上转存到计算机中。软件视觉检测系统使用软件处理图像。软件采用算法工具帮助分析图像。视觉检测解决方案使用此类工具组合来完成所需要的检测。是视觉检测的核心部分，最终形成缺陷的判断并能向后续执行机构发出指令。常用的包括，搜索工具，边界工具，特征分析工具，过程工具，视觉打印工具等。三、关键一一光源的选择光源选型基本要素:对比度机器视觉应用的照明的最重要的任务就是使需要被观察的特征与需要被忽略的图像特征之间产生最大的对比度从而易于特征的区分。好的照明应该能够保证需要检测的特征突出于其他背景。亮度当光源不够亮时的缺点。第一，相机的信噪比不够；由于光源的亮度不够，图像的对比度必然不够，在图像上出现噪声的可能性也随即增大。其次，光源的亮度不够，必然要加大光圈，从而减小了景深。另外，当光源的亮度不够的时候，自然光等随机光对系统的影响会最大。鲁棒性光源是否对部件的位置敏感度最小。当光源放置在摄像头视野的不同区域或不同角度时，结果图像应该不会随之变化。方向性很强的光源，增大了对高亮区域的镜面反射发生的可能性，这不利于后面的特征提取。光源类型类型特点应用环形光提供不同照射角度以及不同颜色，能够突基板检测、元件源出物体全面信息。阵列的密度咼、亮检测度大。且排列布阵空间紧凑，节省空间。背光源在物体的背光面，采用高强度的阵列电子元件，胶片污点检测做光源。可以突出外形轮廓特征。条形光照射角度可以随意安装，适用于方形结构图像扫描、面板检测源或者是大物件的检测。同轴光采用分光镜设计，可以减少阴影带来的困适用于表面凹凸不平不源扰，使得光源能够均匀照射在物体表面，完整的物体提高成像清晰度。四、图像采集过程工件定位检测器探测到物体已经运动至接近摄像系统的视野中心，向图像采集部分发送触发脉冲，可分为连续触发和外部触发。图像采集部分按照事先设定的程序和延时，分别向摄像机和照明系统发出启动脉冲。摄像机停止目前的扫描，重新开始新的一帧扫描，或者摄像机在启动脉冲来到之前处于等待状态，启动脉冲到来后启动一帧扫描。摄像机开始新的一帧扫描之前打开曝光机构，曝光时间可以事先设定。另一个启动脉冲打开灯光照明，灯光的开启时间应该与摄像机的曝光时间匹配。摄像机曝光后，正式开始一帧图像的扫描和输出。图像采集部分接收模拟视频信号通过将其数字化，或者是直接接收摄像机数字化后的数字视频数据。图像采集部分将数字图像存放在处理器或计算机的内存中。处理器对图像进行处理、分析、识别，获得测量结果或逻辑控制值（合格或不合格）。处理结果控制流水线的动...
