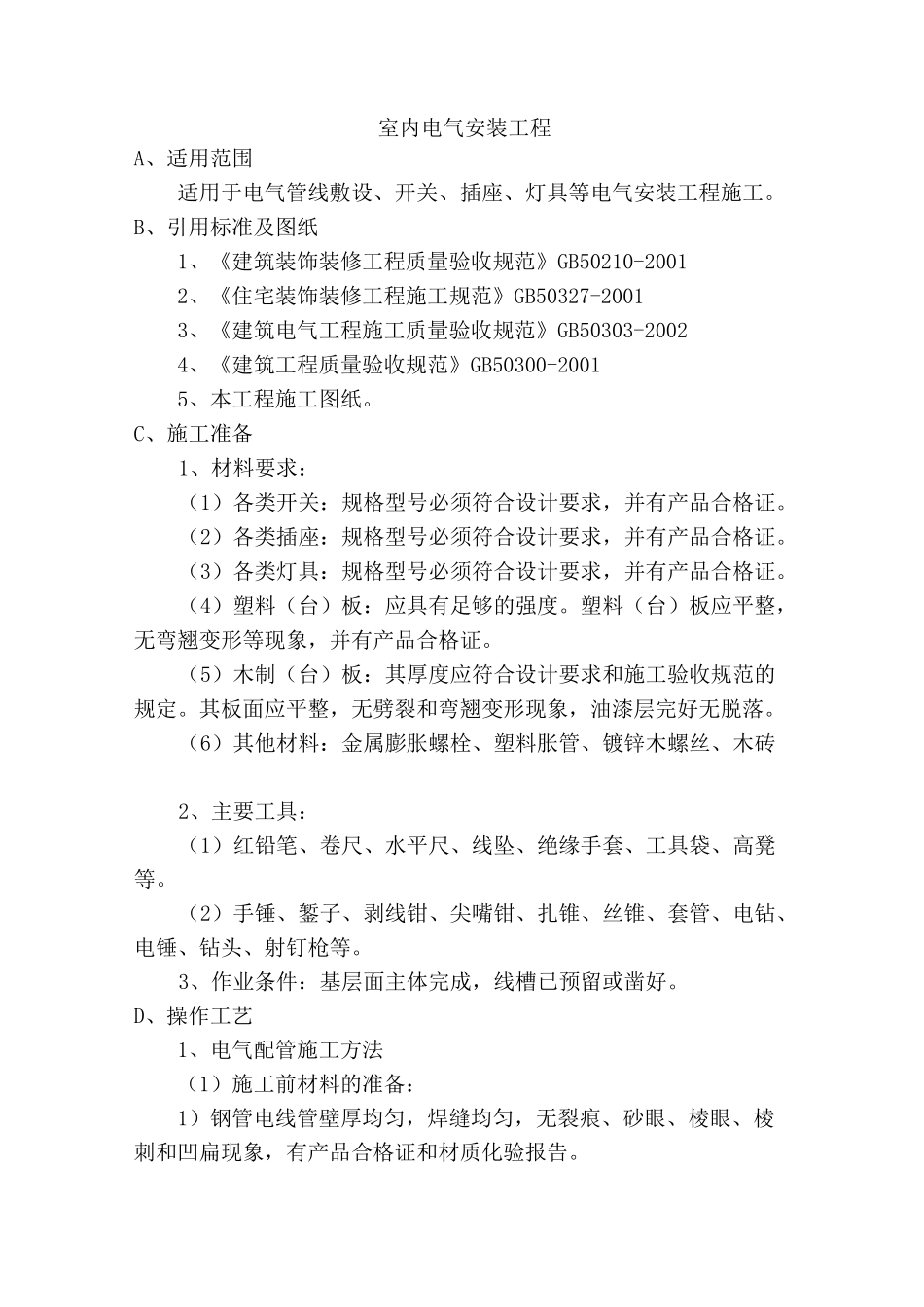

室内电气安装工程A、适用范围适用于电气管线敷设、开关、插座、灯具等电气安装工程施工。B、引用标准及图纸1、《建筑装饰装修工程质量验收规范》GB50210-20012、《住宅装饰装修工程施工规范》GB50327-20013、《建筑电气工程施工质量验收规范》GB50303-20024、《建筑工程质量验收规范》GB50300-20015、本工程施工图纸。C、施工准备1、材料要求：（1）各类开关：规格型号必须符合设计要求，并有产品合格证。（2）各类插座：规格型号必须符合设计要求，并有产品合格证。（3）各类灯具：规格型号必须符合设计要求，并有产品合格证。（4）塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。（5）木制（台）板：其厚度应符合设计要求和施工验收规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。（6）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、木砖2、主要工具：（1）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。（2）手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。3、作业条件：基层面主体完成，线槽已预留或凿好。D、操作工艺1、电气配管施工方法（1）施工前材料的准备：1）钢管电线管壁厚均匀，焊缝均匀，无裂痕、砂眼、棱眼、棱刺和凹扁现象，有产品合格证和材质化验报告。2）管箍（束结）使用通丝的丝扣清晰不乱扣，镀锌完整，无剥落，无裂痕，两端光滑无毛刺，有产品合格证。3）铁制的灯头盒、开关盒、接线盒等板材不小于1.2mm,镀锌层无脱落，无变形开焊，敲落孔洞完整无缺，面板安装孔与地线焊接脚齐全,有产品合格证。4）圆、扁、角槽钢等材质应符合国家标准,并有产品合格证。5）螺丝、螺栓、膨胀螺栓、螺母、垫圈等采用镀锌件。（2）管路的敷设：1）所有管路选最近的路线敷设,应减少弯曲,埋入砼或墙体内表面层保护不小于15mm。2）管路的连接采用丝扣连结，套丝不得乱丝,裸露丝不多于2-3mm,采用套管,套管长度宜为管外径1.5-3倍,管与管的对口处应位于套管中心，套管采用焊接时，焊缝应牢固严密，采用紧固螺钉连接时，螺钉应拧紧，在振动场所，紧固螺钉应有防松动措施。3）管路水平敷设超过下列长度应加装接线盒，其位置应便于穿线，无弯时45m，有一个弯时30m，有2个弯时20m，有3个弯时12m。管路垂直敷设时，据导线截面设置接线盒距离，并用卡箍固定导线，50mm2及以下30m，70一95mm2时20m，120-240mm2时为18m。4）管与箱盒的连接。箱盒开孔应整齐，与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁电、气焊开孔，并应刷防腐漆，定型的箱、盒敲落，大管径小，周边缝隙应用橡皮垫封堵。管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上，管口与落孔不得有焊接，进入箱、盒的管口应小于5mm，用梳扣锁紧管口，管口丝扣露出2-4扣，两根以上管入箱、盒要长短一致，间距均匀，排齐整。5）箱、盒定位。固定箱、盒要求平整牢固，坐标正确，现浇砼墙的箱、盒加支铁固定，将盒内、箱内管口及箱、盒封堵，以防砂浆进入。6）所有管道都应彻底清除所有的灰尘、毛刺及水份，管道行程中所有的角度和弯曲都应在现场用弯曲机制成，不许有由于弯曲而造成的管道变形。7）变形缝的处理：变形缝两侧各预埋一个接线盒，先将管的一端固定在接线盒上，另一端将盒的底部垂直方向开长孔，其孔径的宽度尺寸不小于被接入管直径的2倍，两侧连接好补偿跨接地线。（3）应注意的质量问题：1）煨弯处出现凹扁过大或弯曲半径不够倍数的现象，故使用手扳煨管时，移动要适度，用力不要过猛，使用油压煨管器或煨管机时，模具要配套，管子的焊缝在正反面。热煨时，砂子要灌满，受热均匀，煨变冷却要适度。2）暗配管路弯曲过多，敷设管路时，应按设计图纸要求的现场情况，沿最近的路线敷设，不要绕行，弯曲度可明显减少。3）暗配管路造成堵塞，模板拆除后或砌完后，配管应及时吹扫，发现堵管，立即修复，配管后应及时将管口、箱、盒堵严密。4）管口排列不平齐，有毛刺，断管后应及时铣口，锉平管口，去掉毛刺。5）套管连接管路，对口焊缝不严密，按规范要求，管与管对口处于套管中心位置，套管长...
