教学楼给排水施工方案 VIP免费

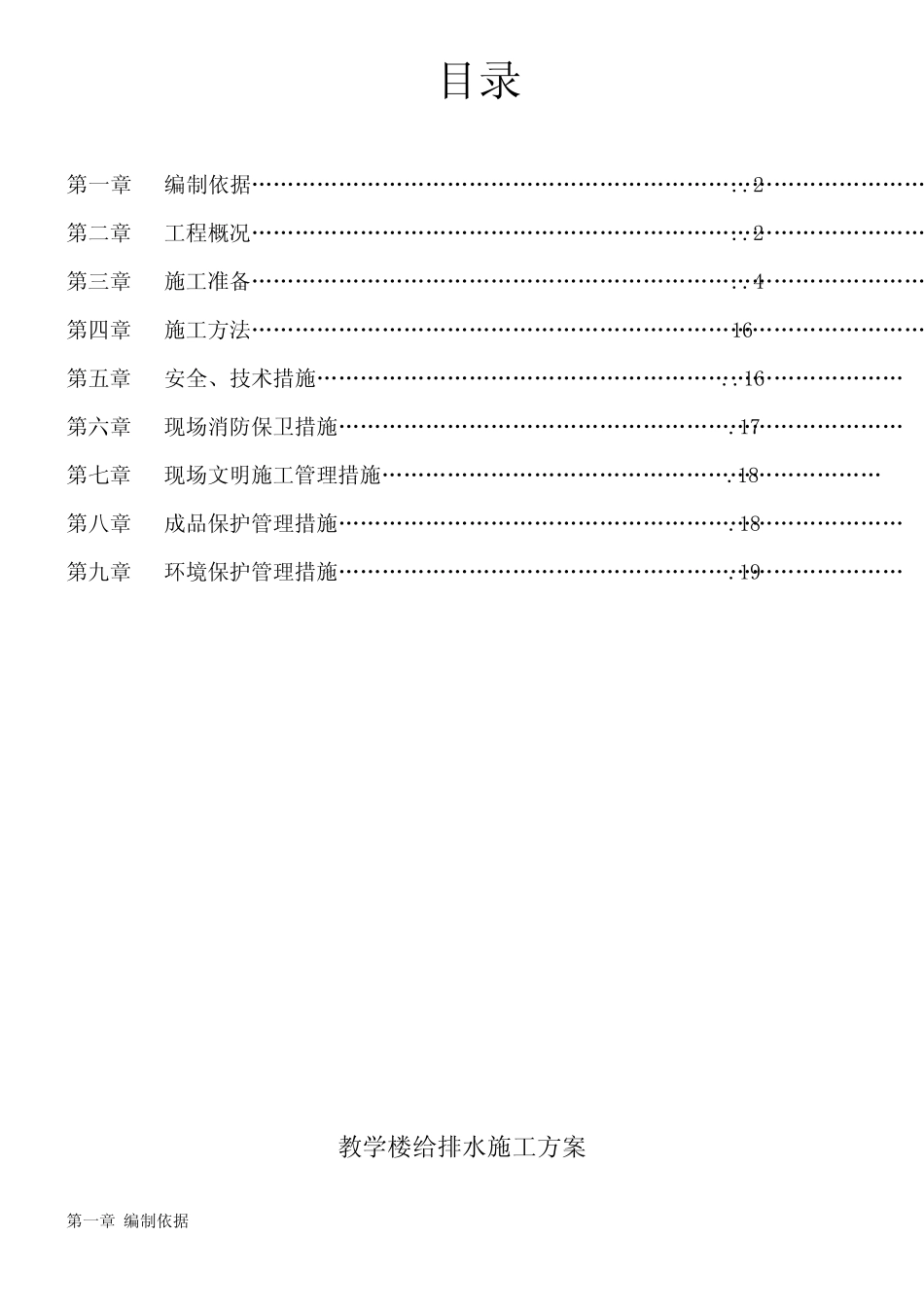

目录第一章编制依据……………………………………………………………………………………..2第二章工程概况……………………………………………………………………………………..2第三章施工准备……………………………………………………………………………………..4第四章施工方法……………………………………………………………………………………16第五章安全、技术措施………………………………………………………………………..16第六章现场消防保卫措施…………………………………………………………………….17第七章现场文明施工管理措施…………………………………………………………….18第八章成品保护管理措施…………………………………………………………………….18第九章环境保护管理措施…………………………………………………………………….19教学楼给排水施工方案第一章编制依据1、施工合同2、工程施工图3、主要规程规范序号名称备注1建筑给水钢塑复合管管道工程技术规程CECS125-20012给排水管道工程施工及验收规范GB50268-20083建筑给水排水及采暖工程施工质量验收规范GB50242-20024建筑工程施工质量验收统一标准GB50300-20016建筑工程资料管理规程DB11/T695-20097建筑安装分项工程施工工艺规程（第六分册）DBJ/T01-26-20038建筑排水用硬聚氯乙烯内螺旋管管道工程技术规程CECS94:20029建筑排水硬聚氯乙烯管道工程技术规程CJJ/T29-984、主要图集序号名称图集号1管道和设备保温03S4012室内管道支架及吊架03S4024建筑排水用硬聚氯乙烯（PVC-U）管道安装96S4065排水设备附件构造及安装04S3016卫生设备安装09S3047开水器（炉）选用及安装01S1258小型潜水排污泵选用及安装01（03）S3059防水套管02S40410给水塑料管安装02SS405-1～411第二章工程概况亦庄中芯新建教学楼工程。位于北京市亦庄经济开发区，亦庄核心区西南角。西与博大悦廷接壤：东至博兴六路，与青年公寓相望：南与中芯教学楼接壤。此建筑地上4层，地下一层，建筑总高17.85米，建筑占地面积2000平方米，总建筑面积10370平方米，其中地上面积7889平米，地下面积2481平米，建筑耐火等级为地上二级，地下一级。本工程给水系统包括给水系统、中水系统、消防系统（只作预留）；排水系统包括压力排水、无压排水、雨水系统。给水系统：分为市政给水和加压给水。市政给水供给地下室和一至三层各用水点，化学实验室阀后安装减压阀供给使用;加压给水管，供给四楼卫生间，以及屋顶水箱给水和屋顶预留给水。立管顶端均加装自动排气阀。中水系统：分为市政中水和加压中水。市政中水供给地下室卫生间和一至三楼卫生间用水。加压中水，供给四层卫生间用水，立管顶端安装自动排气阀。所有进户管穿外墙均安装柔性防水套管，其它穿墙、穿楼板采用普通钢套管。给水、中水系统主干管、立管、明装支管管材采用内嵌衬塑钢管，连接方式，管径大于等于DN80采用卡套式连接，管径小于DN80采用丝接；所有卫生间支管管材采用PPR管，热熔连接，卫生间支管均暗装。保温：屋面预留给水管做防冻保温，其它所有吊顶内给水管（中水管）做防结露保温，（防结露厚度为10毫米）外缠防火阻燃布。中水系统供给楼内蹲坑和小便斗使用，其它供水由给水系统供给。排水系统:分为无压力排水、压力排水、和雨水系统。无压力排水系统：主要排除卫生间生活污水，经化粪池处理后排入校区污水管道，化学实验室排水，单独收集处理，经室外中和池处理后，排入校区污水管道，地漏均采用防返溢地漏，不锈钢篦子，水封高度大于等于50毫米，地漏篦子表面应低于该处地面5-10毫米，楼道内地漏采用密闭型地漏。卫生洁具下设存水弯，水封大于或等于50毫米，清扫口采用铜制品，清扫口表面与地面平，清扫口采用铸铁制黄铜盖，卫生洁具采用节水型，配件采用镀鉻配件，水龙头采用陶瓷密封型节水龙头。盥洗槽龙头、卫生间洗手盆龙头均采用红外感应混水龙头，小便斗冲洗阀采用红外感应控制阀，蹲式大便器采用脚踏式冲水阀。在防火区域管道穿墙、穿楼板处设置阻火圈。压力排水：主要通过潜水排污泵排除地下室集水坑雨污水，地下室共计8处集水坑。每个集水坑安装两台自动耦...
