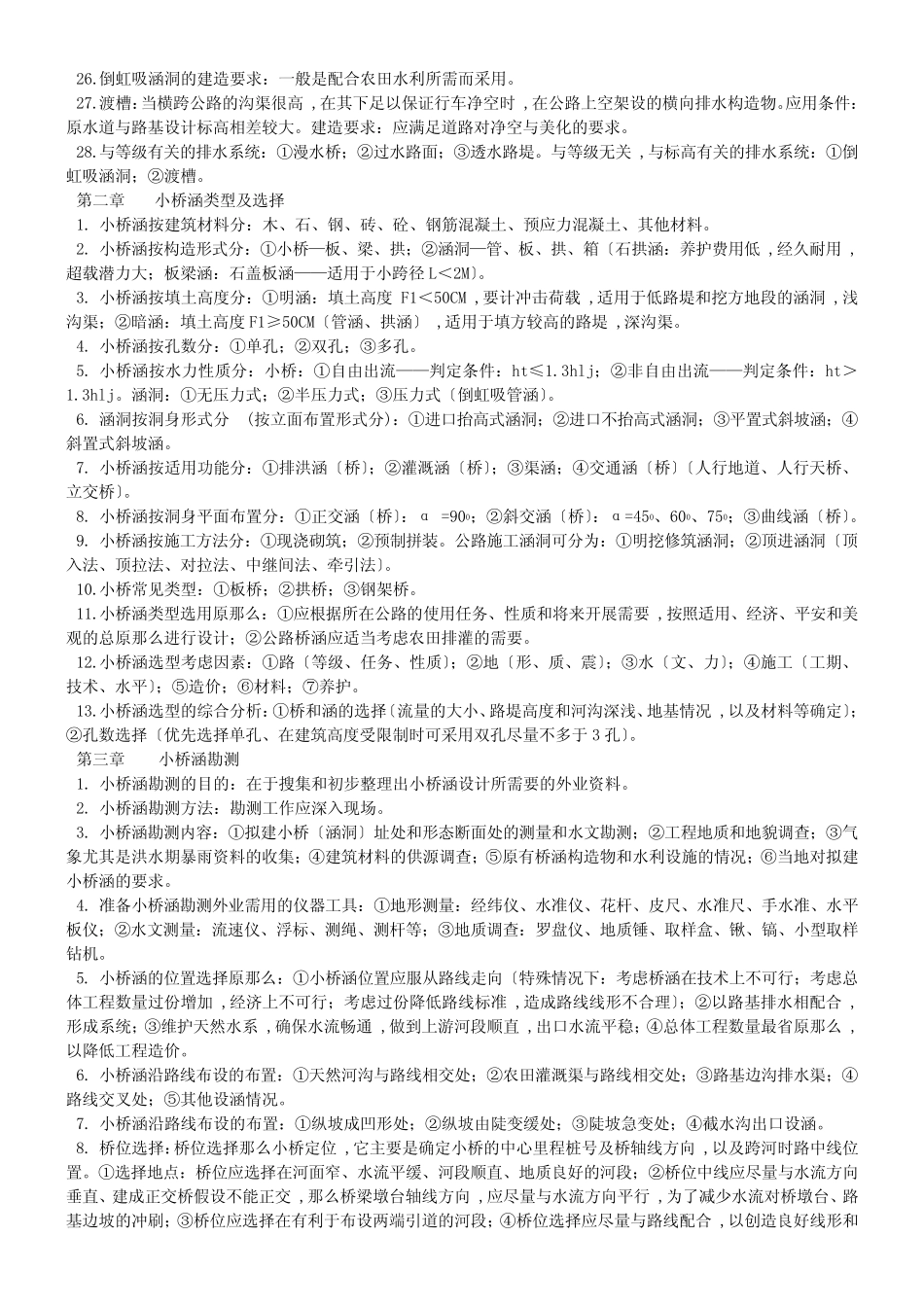

公路小桥涵勘测设计复习资料第一章小桥涵概论1.小桥涵的作用：①保证“路基〞连续；②保证水流畅通；③保证行车无阻。2.小桥涵的作用的表达：①小桥涵要影响公路的造价,15—20%；②小桥涵要影响公路的使用；③小桥涵要影响农业生产。3.桥涵的划分标准：①多孔跨径总长L；②单孔跨径L0。4.单孔跨径L0：指标准跨径。梁式桥、板式桥涵以两桥〔涵〕墩中线间距离或桥〔涵〕墩中线与台背前缘间距为准；拱式桥涵、箱涵、圆管涵以净跨径为准。5.多孔跨径总长L：仅作为划分特大桥、大桥、中桥、小桥及涵洞的一个指标,梁式桥、板式桥涵为多孔准跨径的总长；拱式桥涵为两岸桥台内起拱线的水平距离；其他形式桥梁为桥面系车道长度。6.净跨径Lj：对于梁式桥是指设计洪水位上相邻两个桥墩〔或桥台〕之间的净距；对于拱式桥是每孔拱跨两拱脚截面最低点之间的水平距离。7.?公路工程技术标准?〔JTGB01-2019〕的规定：8.小桥涵设计原那么：平安、适用、经济、美观、有利于环保〔①技术、经济、合理原那么；②因地制宜,就地取材和便于施工养护；③利于农业生产原那么；④标准化、装配式的原那么〕。9.小桥涵设计要求：①行车要求〔满足平、纵面线形标准要求；满足桥涵净空的要求〕；②排水的要求〔保证设计流量顺利宣泄；保证桥下一定的净空高度〕；③通航要求；④跨线要求；⑤满足设计荷载要求；⑥桥上线形及桥头引道要求。10.小桥涵测设内容：外业勘测：①资料收集及勘测准备；②小桥涵结构类型选择；③小桥涵位置选择；④拟建小桥涵址处测量；⑤小桥涵址调查。内业设计：①设计流量计算及孔径确定；②小桥涵主要尺寸拟定；③小桥涵立面布置；④工程数量计算及施工图预算编制。11.公路排水系统的作用：排水系统是公路的结构组成之一,为了确保路基稳定,不受自然水的侵害。12.公路排水系统的组成：①纵向：边沟、截水沟、排水沟；②横向：路拱、小桥、涵洞、漫水桥、过水路面、透水路堤、倒虹吸涵洞、渡槽。13.涵洞：主要是为宣泄地面水流〔包括小河流〕而设置的横穿路基的小型排水构造物。14.小桥：是为公路跨越小河流、山谷等天然或人工障碍物〔如人行小道、机耕道等〕而建造的构造物。15.漫水桥：允许洪水,设计洪短期淹没桥面的公路桥跨结构。16.漫水桥适用条件：适用于雨量集中,洪水历时短暂,河床宽浅,河滩宽阔,两岸地形平坦,公路允许短期阻车的低级公路。17.漫水桥的建造要求：①桥位中心线应与洪水的流向互相垂直防止斜交；②桥孔沿河床横断面宜设在河沟较深的地段上。；③尽量减小桥面和桥墩台的阻水面积,上部结构与墩台之间必须连结可靠,防止水流的冲刷毁坏。18.过水路面：用加固路基及路基边坡的方式,允许洪水期水流从路面上流过的排水构造物。分为一般过水路面和混合式过水路面。19.过水路面应用条件：①宜在流速较小,无底砂运动轻微,并且公路允许短期阻车的宽阔漫流地区；③当过水路堤高度大于0.5m—0.6m,在一些经常流水但流量较小的河沟上,可配置盖板明涵；④当过水路堤高度大于1m时,过水路面可与箱涵、圆管涵或漫水小桥等混合使用。20.过水路面建造要求：①过水路面沿路线方向的两端应伸出设计水位相应的淹没处之外；②过水路面应顺水流向设单斜10%—20%的路面横向坡度。21.透水路堤：用块、片石砌成路基,利用石块间空隙排水的构造物。22.透水路堤应用条件：①一般只在水流较小,水流含砂量较小的低等级公路上使用,在寒冷地区受冰冻影响,不宜用透水路堤；②构造简单,改造公路纵断面时没有特殊困难,且能通过任何荷载,有良好的抗震能力；③在地质构造复杂,经常有地下泉水潜流或地基土质不佳的地区,做透水路堤尤为有利。23.透水路堤的建造要求：①水流含砂量小；②冲刷小。24.倒虹吸涵洞：当横跨公路的沟渠,水面与路面高度相差不多,〔甚至水面高于路面〕,修建明涵或设渡槽均无法满足要求时,为防止渠路干扰,利用倒虹吸原理修建的排水构造物。25.倒虹吸涵洞的应用条件：①泥沙及杂物〔漂流物〕少的沟渠,流速不能太小；②管道不宜埋置过深,以填土高度不超过3m为宜。26.倒虹吸涵洞的建造要求：一般是配合农田水利所需而采用。27.渡槽：当横跨公路的沟渠很高,在其下足以保证行车净空时,在公路上空...
