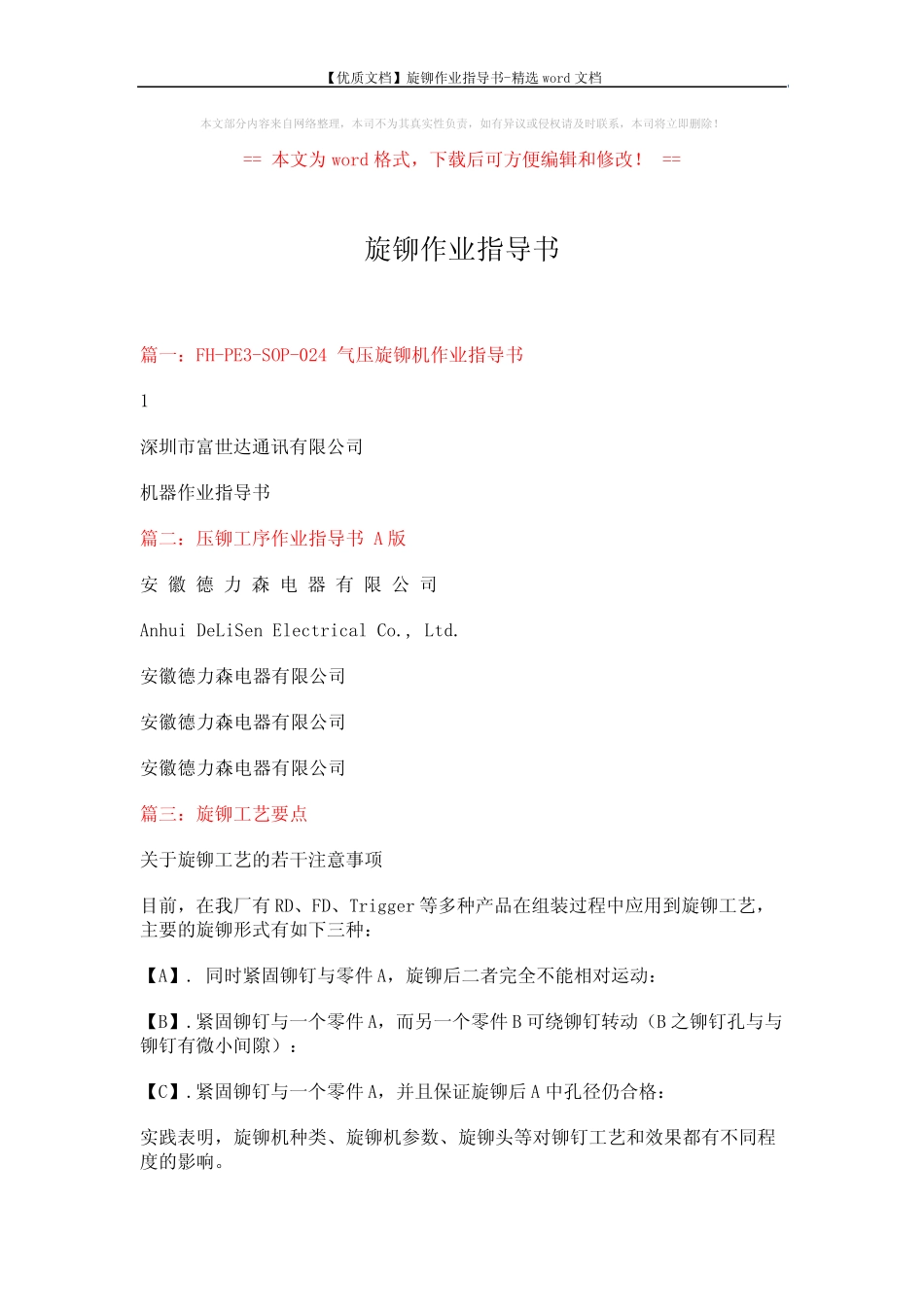

【优质文档】旋铆作业指导书-精选word文档 (5页) _第1页
1/2

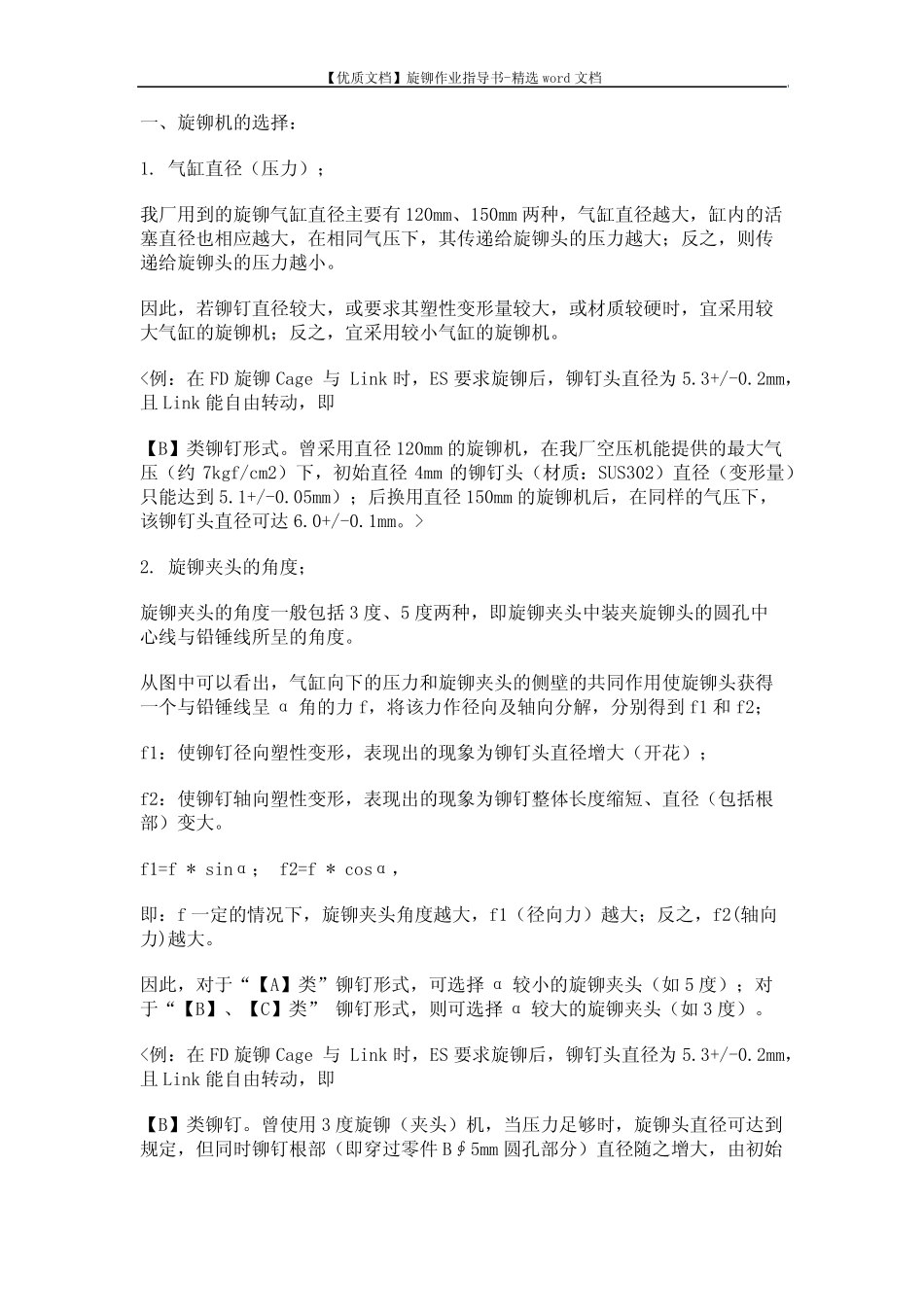

【优质文档】旋铆作业指导书-精选word文档 (5页) _第2页
2/2
【优质文档】旋铆作业指导书-精选word文档本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!==本文为word格式,下载后可方便编辑和修改!==旋铆作业指导书篇一:FH-PE3-SOP-024气压旋铆机作业指导书1深圳市富世达通讯有限公司机器作业指导书篇二:压铆工序作业指导书A版安徽德力森电器有限公司AnhuiDeLiSenElectricalCo.,Ltd.安徽德力森电器有限公司安徽德力森电器有限公司安徽德力森电器有限公司篇三:旋铆工艺要点关于旋铆工艺的若干注意事项目前,在我厂有RD、FD、Trigger等多种产品在组装过程中应用到旋铆工艺,主要的旋铆形式有如下三种:【A】.同时紧固铆钉与零件A,旋铆后二者完全不能相对运动:【B】.紧固铆钉与一个零件A,而另一个零件B可绕铆钉转动(B之铆钉孔与与铆钉有微小间隙):【C】.紧固铆钉与一个零件A,并且保证旋铆后A中孔径仍合格:实践表明,旋铆机种类、旋铆机参数、旋铆头等对铆钉工艺和效果都有不同程度的影响。【优质文档】旋铆作业指导书-精选word文档一、旋铆机的选择:1.气缸直径(压力);我厂用到的旋铆气缸直径主要有120mm、150mm两种,气缸直径越大,缸内的活塞直径也相应越大,在相同气压下,其传递给旋铆头的压力越大;反之,则传递给旋铆头的压力越小。因此,若铆钉直径较大,或要求其塑性变形量较大,或材质较硬时,宜采用较大气缸的旋铆机;反之,宜采用较小气缸的旋铆机。<例:在FD旋铆Cage与Link时,ES要求旋铆后,铆钉头直径为5.3+/-0.2mm,且Link能自由转动,即【B】类铆钉形式。曾采用直径120mm的旋铆机,在我厂空压机能提供的最大气压(约7kgf/cm2)下,初始直径4mm的铆钉头(材质:SUS302)直径(变形量)只能达到5.1+/-0.05mm);后换用直径150mm的旋铆机后,在同样的气压下,该铆钉头直径可达6.0+/-0.1mm。>2.旋铆夹头的角度;旋铆夹头的角度一般包括3度、5度两种,即旋铆夹头中装夹旋铆头的圆孔中心线与铅锤线所呈的角度。从图中可以看出,气缸向下的压力和旋铆夹头的侧壁的共同作用使旋铆头获得一个与铅锤线呈α角的力f,将该力作径向及轴向分解,分别得到f1和f2;f1:使铆钉径向塑性变形,表现出的现象为铆钉头直径增大(开花);f2:使铆钉轴向塑性变形,表现出的现象为铆钉整体长度缩短、直径(包括根部)变大。f1=f*sinα;f2=f*cosα,即:f一定的情况下,旋铆夹头角度越大,f1(径向力)越大;反之,f2(轴向力)越大。因此,对于“【A】类”铆钉形式,可选择α较小的旋铆夹头(如5度);对于“【B】、【C】类”铆钉形式,则可选择α较大的旋铆夹头(如3度)。<例:在FD旋铆Cage与Link时,ES要求旋铆后,铆钉头直径为5.3+/-0.2mm,且Link能自由转动,即【B】类铆钉。曾使用3度旋铆(夹头)机,当压力足够时,旋铆头直径可达到规定,但同时铆钉根部(即穿过零件B∮5mm圆孔部分)直径随之增大,由初始
