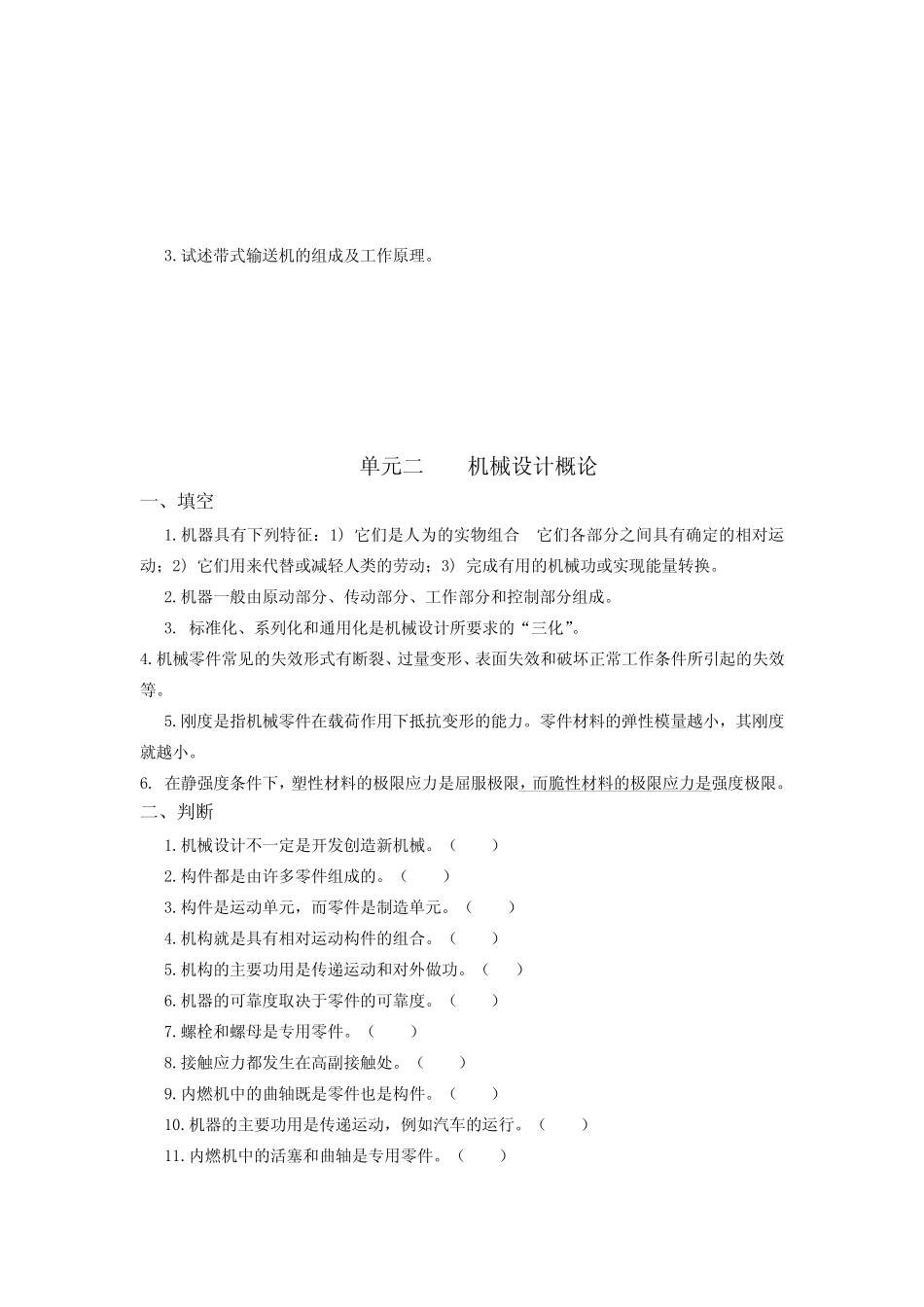

模块一基础理论知识单元一机器的认知与实践一、填空1.单缸内燃机是由曲柄连杆机构和配气机构组成。2.连杆是由连杆体、连杆盖和连接螺栓组成。3.内燃机中气阀开启和关闭的时刻、开启的程度完全由凸轮的轮廓曲线来决定。4.台式钻床的主轴和电动机轴上分别装有一个五级V带轮。若改变V型带在带轮槽内的相对位置，能使主轴获得五级变速。5.减速器具有结构简单、紧凑、传动效率高和使用寿命长等优点。减速器的种类很多，常用的有齿轮及蜗杆减速器。6.单级齿轮减速器主要由上箱体、下箱体、一对直齿圆柱齿轮、轴承端盖和油塞等组成。7.带式输送机的主要参数有输送带的牵引力F、输送带的运行速度V和滚筒直径D。8.带式输送机按其工作方式分为移动式和固定式两种。二、判断1.内燃机能把热能转换成机械能，从而对外做功。（）2.减速器输出的转速可调。（）3.减速器大部分都采用剖分式的箱体结构。（）4.带式输送机主要进行物料短距离的输送。（）5.根据所要求的传动比、输入转速和功率选用标准减速器或自行设计。（）三、想一想1.概述单缸内燃机中的曲柄滑块机构是由哪些构件组成的？它们的作用是什么？2.通过减速器的装拆说明单级齿轮减速器是由那些构件组成的。3.试述带式输送机的组成及工作原理。单元二机械设计概论一、填空1.机器具有下列特征：1)它们是人为的实物组合它们各部分之间具有确定的相对运动；2)它们用来代替或减轻人类的劳动；3)完成有用的机械功或实现能量转换。2.机器一般由原动部分、传动部分、工作部分和控制部分组成。3.标准化、系列化和通用化是机械设计所要求的“三化”。4.机械零件常见的失效形式有断裂、过量变形、表面失效和破坏正常工作条件所引起的失效等。5.刚度是指机械零件在载荷作用下抵抗变形的能力。零件材料的弹性模量越小，其刚度就越小。6.在静强度条件下，塑性材料的极限应力是屈服极限，而脆性材料的极限应力是强度极限。二、判断1.机械设计不一定是开发创造新机械。（）2.构件都是由许多零件组成的。（）3.构件是运动单元，而零件是制造单元。（）4.机构就是具有相对运动构件的组合。（）5.机构的主要功用是传递运动和对外做功。（）6.机器的可靠度取决于零件的可靠度。（）7.螺栓和螺母是专用零件。（）8.接触应力都发生在高副接触处。（）9.内燃机中的曲轴既是零件也是构件。（）10.机器的主要功用是传递运动，例如汽车的运行。（）11.内燃机中的活塞和曲轴是专用零件。（）三、选择1.零件的工作能力是指零件在一定的工作条件下抵抗可能出现的___的能力。A.破坏B.失效C.变形D.断裂2.内燃机中的汽缸是___。A.零件B.构件C.既是构件也是零件D.部件3.强度可分为整体强度和___。A.表面B.接触C.挤压D.局部4.机械系统的零部件越多，其可靠度就越___。A.与零件无关B.高C.低D.不确定5.金属切削机床的主轴属于机器的___部分。A.动力部分B.传动部分C.工作部分D.控制部分6.布氏硬度（HBS）和洛氏硬度（HRC）值之间的近似关系是____。A.HBS=58HRCB.HRC=10HBSC.HBS=15HRCD.HBS=20HRC7.钢号为45，其含C量为____。A.45%B.4.5%C.0.45%D.0.045%8.压溃属_____的失效形式。A.过量变形B.表面变形C.塑性变形D.强度9.____是零件应满足的基本要求。A.强度和刚度B.强度C.工作可靠并且成本低廉D.可靠性10.我国国家标准的代号是____。A.GCB.KYC.GBD.ZB四、名词解释1.机器2.构件3.零件4.失效5.计算准则五、想一想1.通过分析带式输送机、台钻的结构说明机器是由哪几部分组成的。2.通过内燃机的工作原理说明机器与机构的区别。3.零件有哪些失效形式，结合工作实际举例说明。4.什么是通用零件?什么是专用零件?试各举三个实例。5.指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，65Mn，45，Q235，40Cr，20CrMnTi，ZCuSnl0Pb5。
