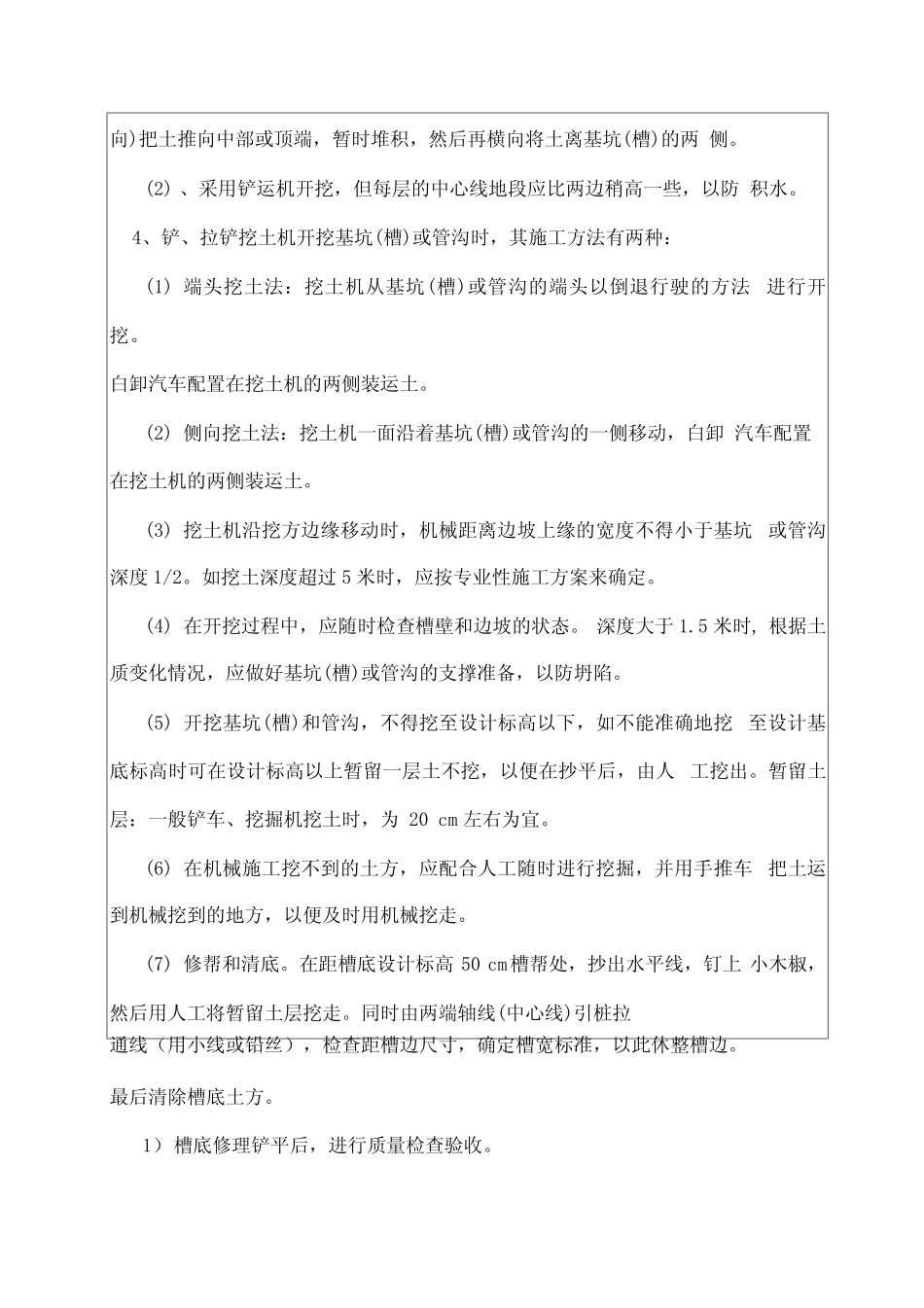

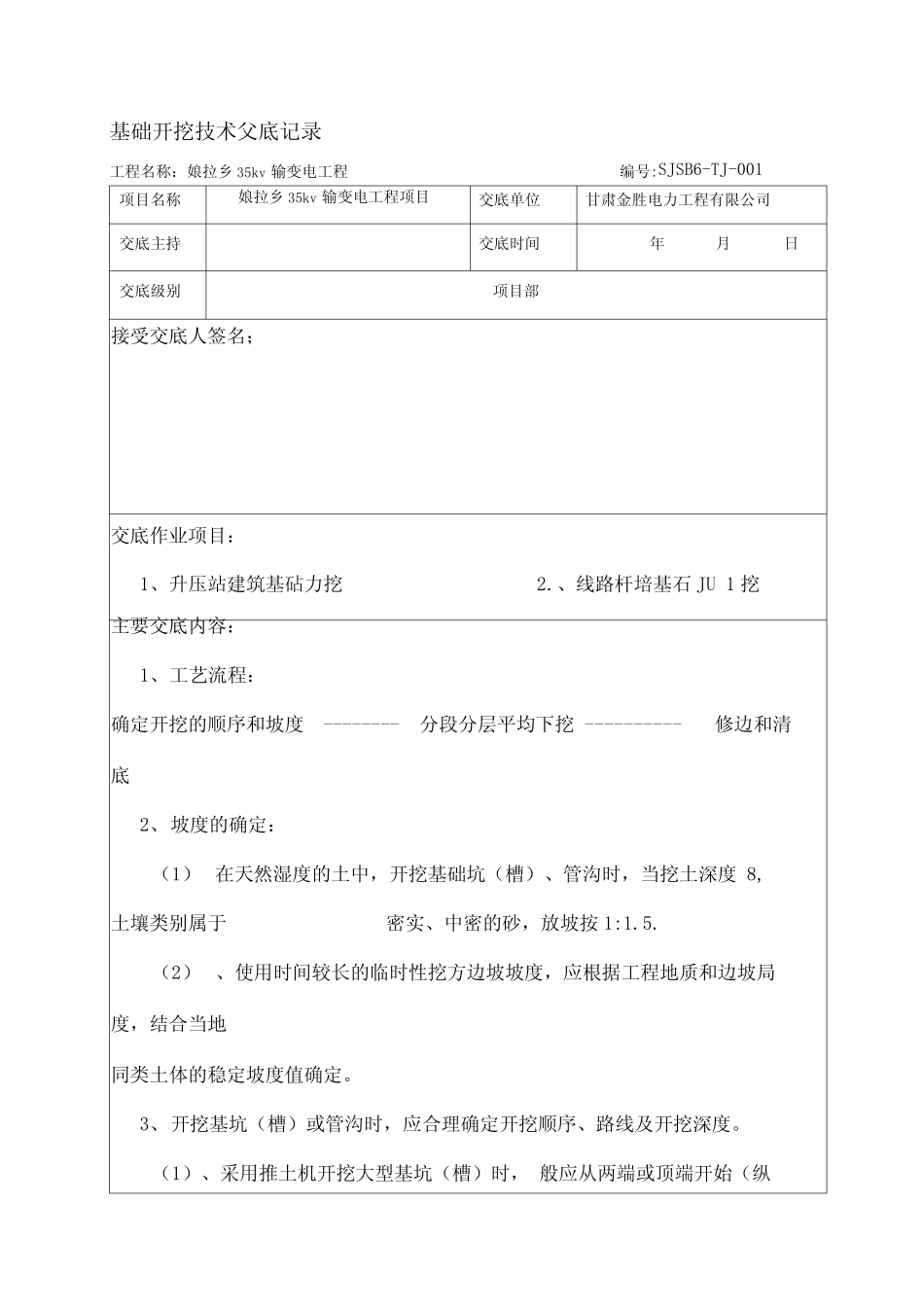

基础开挖技术父底记录工程名称：娘拉乡35kv输变电工程编号:SJSB6-TJ-001项目名称娘拉乡35kv输变电工程项目交底单位甘肃金胜电力工程有限公司交底主持交底时间年月日交底级别项目部接受交底人签名；交底作业项目：1、升压站建筑基砧力挖2.、线路杆培基石JU1挖主要交底内容：1、工艺流程：确定开挖的顺序和坡度--------►分段分层平均下挖----------►修边和清底2、坡度的确定：（1）在天然湿度的土中，开挖基础坑（槽）、管沟时，当挖土深度8,土壤类别属于密实、中密的砂，放坡按1:1.5.（2）、使用时间较长的临时性挖方边坡坡度，应根据工程地质和边坡局度，结合当地同类土体的稳定坡度值确定。3、开挖基坑（槽）或管沟时，应合理确定开挖顺序、路线及开挖深度。（1）、采用推土机开挖大型基坑（槽）时，般应从两端或顶端开始（纵向)把土推向中部或顶端，暂时堆积，然后再横向将土离基坑(槽)的两侧。(2)、采用铲运机开挖，但每层的中心线地段应比两边稍高一些，以防积水。4、铲、拉铲挖土机开挖基坑(槽)或管沟时，其施工方法有两种：(1)端头挖土法：挖土机从基坑(槽)或管沟的端头以倒退行驶的方法进行开挖。白卸汽车配置在挖土机的两侧装运土。(2)侧向挖土法：挖土机一面沿着基坑(槽)或管沟的一侧移动，白卸汽车配置在挖土机的两侧装运土。(3)挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑或管沟深度1/2。如挖土深度超过5米时，应按专业性施工方案来确定。(4)在开挖过程中，应随时检查槽壁和边坡的状态。深度大于1.5米时,根据土质变化情况，应做好基坑(槽)或管沟的支撑准备，以防坍陷。(5)开挖基坑(槽)和管沟，不得挖至设计标高以下，如不能准确地挖至设计基底标高时可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖出。暂留土层：一般铲车、挖掘机挖土时，为20cm左右为宜。(6)在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。(7)修帮和清底。在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木椒，然后用人工将暂留土层挖走。同时由两端轴线(中心线)引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此休整槽边。最后清除槽底土方。1）槽底修理铲平后，进行质量检查验收。2）开挖基坑（槽）的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次搬运。钢筋施工技术交底记录项目名称娘拉乡35kv输变电工程项目交底单位甘肃金胜电力工程有限公司交底主持交底时间年月日交底级别项目部接受交底人签名；交底作业项目：1、升压站建筑钢筋加工与安装2.、线路杆塔基础钢筋加工与安装1、工艺流程：预制构造柱钢筋骨架--------►修整底层伸出的构造柱搭接筋--------->安装构造柱钢筋骨架---------绑扎搭接部位箍筋2、基础柱钢筋：(1)先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。(2)根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出措接部位的长度。为防止骨架变形，宜米用反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。(3)穿另外二根受力钢筋，并与固筋端头平直长度不小于10d(d为箍筋直径)，弯钩角度不小于135(4)在钢筋交接的部位，应按设计要求加密柱的箍筋，上、下均不应小于六分之一高或45cm，箍筋间距不宜大于10cm(柱脚加密区箍筋待柱骨架立起搭接后再工程名称：娘拉乡35kv输变电工程编号：SJSB6-TJ-002(5))搭接绑扎竖向受力筋：绑扎接头的搭接长度应符合设计要求，如设计无要求时，应按下表采用。受拉钢筋绑扎接头的搭接长度项次口钢筋类型混凝土强度等级1、I级钢筋C2035dC2530dC3025d2、n级钢筋(月牙形)45d40d35d3、m级钢筋(月牙形)55d50d45d(6)柱筋保护层厚度应符合规范要求，柱筋外皮为25mm,垫块应绑在柱竖筋外皮上，间距一般1000颇，(或用塑料卡卡在外竖筋上)一保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求。3、设备基础及墙钢筋：(1)立2~4根竖筋：将竖筋与下层伸出的搭接筋绑扎，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两...
