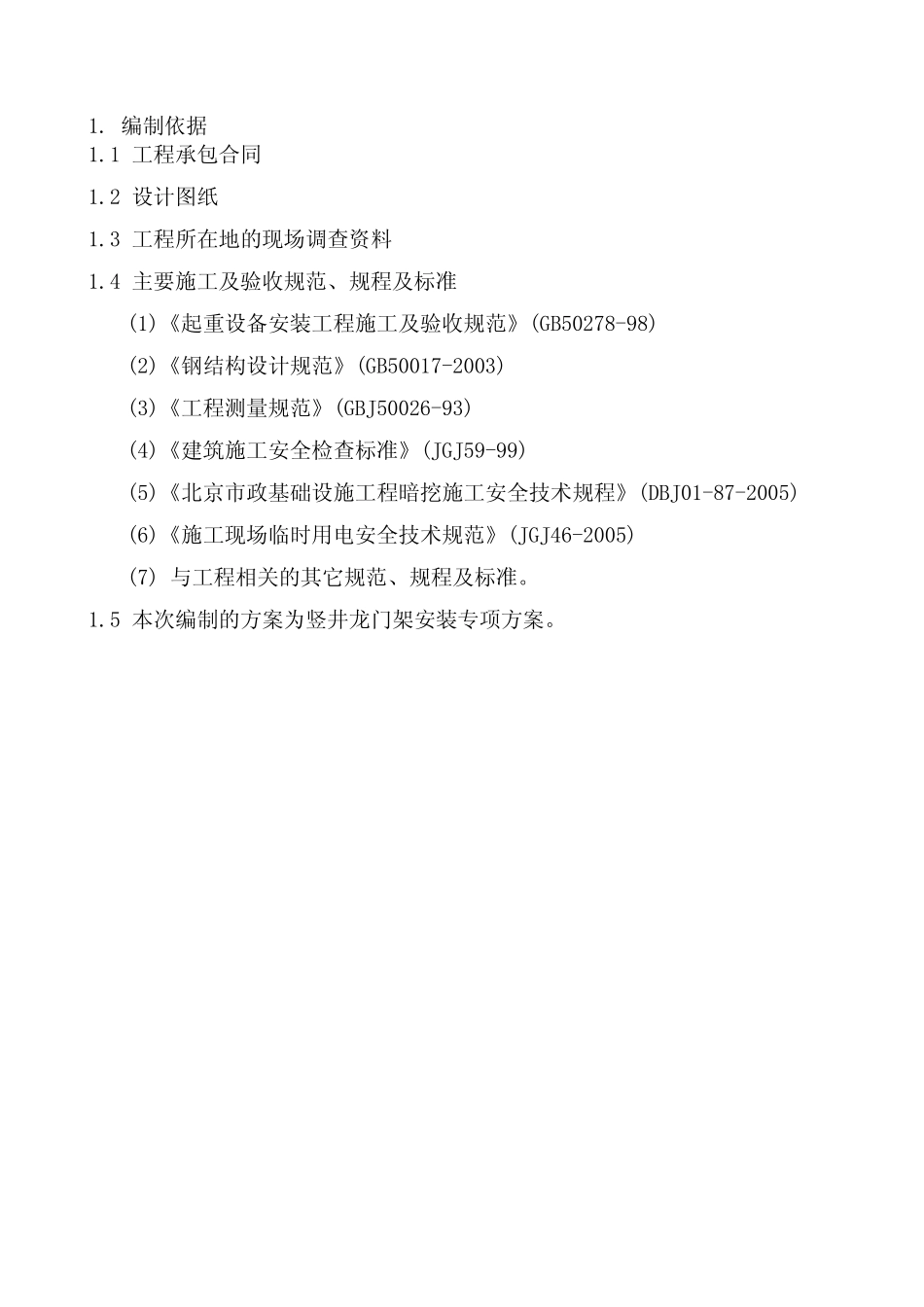

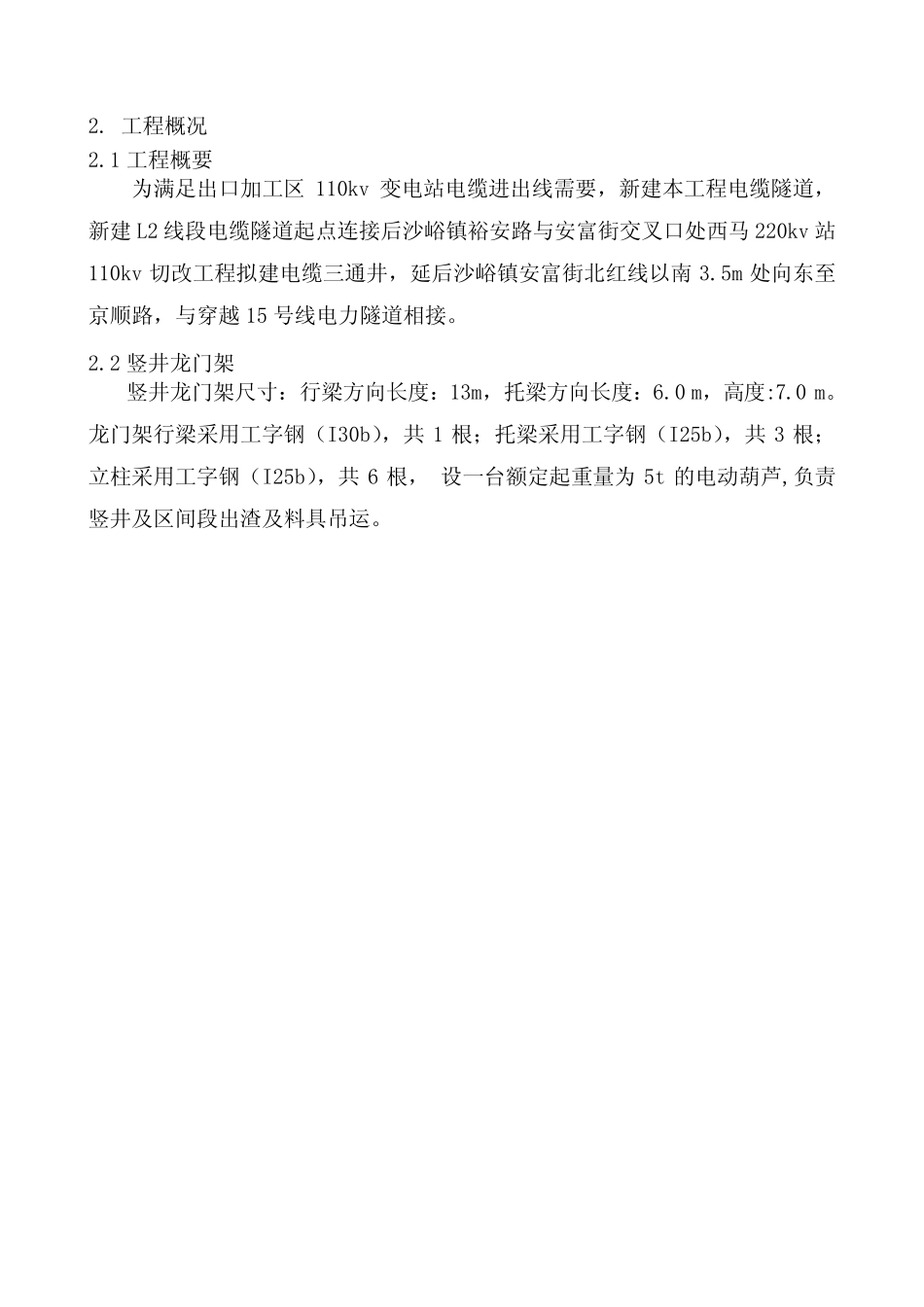

1.编制依据1.1工程承包合同1.2设计图纸1.3工程所在地的现场调查资料1.4主要施工及验收规范、规程及标准(1)《起重设备安装工程施工及验收规范》(GB50278-98)(2)《钢结构设计规范》(GB50017-2003)(3)《工程测量规范》(GBJ50026-93)(4)《建筑施工安全检查标准》(JGJ59-99)(5)《北京市政基础设施工程暗挖施工安全技术规程》(DBJ01-87-2005)(6)《施工现场临时用电安全技术规范》(JGJ46-2005)(7)与工程相关的其它规范、规程及标准。1.5本次编制的方案为竖井龙门架安装专项方案。2.工程概况2.1工程概要为满足出口加工区110kv变电站电缆进出线需要，新建本工程电缆隧道，新建L2线段电缆隧道起点连接后沙峪镇裕安路与安富街交叉口处西马220kv站110kv切改工程拟建电缆三通井，延后沙峪镇安富街北红线以南3.5m处向东至京顺路，与穿越15号线电力隧道相接。2.2竖井龙门架竖井龙门架尺寸：行梁方向长度：13m，托梁方向长度：6.0m，高度:7.0m。龙门架行梁采用工字钢（I30b），共1根；托梁采用工字钢（I25b），共3根；立柱采用工字钢（I25b），共6根，设一台额定起重量为5t的电动葫芦,负责竖井及区间段出渣及料具吊运。3.施工安排3.1施工组织机构针对本工程，我们组织有相关施工经验的管理人员和施工队伍进行施工，项目经理部由项目经理、项目副经理、项目总工组成项目领导班子，下设工程、技术等。3.2工程计划安排3.2.1施工流程项目经理：单海峰项目副经理：张新利项目总工程师：信金玲技王质部有工张程海部良经李营全部胜安李保宝部林物王资国部利办李公传室杰各施工作业队3.2.2施工计划施工周期：7天。施工准备竖井圈梁施工龙门架立柱基础施工龙门架行梁吊装操作平台、检修平台施工龙门架立柱施工龙门架吊梁、托梁施工龙门架挡雨棚施工起重设备安装、试运行施工流程图4.施工准备4.1材料准备⑴将施工场地内的杂物清理干净。⑵按设计要求下料、断料、编号并按规格码放整齐。⑶吊装前必须涂上防锈漆。⑷钢结构件安装前对基础、预埋件进行复查，对构件进行复核验收。4.2机械准备⑴电焊机3台，使用前必须进行性能检查，保证是合格产品，用电接线必须符合安全规范。⑵氧气、乙炔瓶必须保证检验合格，施工时确保安全距离。⑶16吨吊车一辆。4.3人员准备⑴焊工4名，必须持证上岗，防护用品佩戴齐全，了解作业内容。⑵安全员1名。⑶起重机哨工1名。5.龙门架验算及施工方法5.1竖井龙门架设计及计算围挡施工完成后，进行井架地面放样，进行井架基础及预埋铁施工。待基础达到设计强度70%后（C20商砼），开始安装竖井提升设备，本工程安装一台额定起重量为5t的电葫芦,土斗子分圆形（直径1m，高1m）和方形（长1m宽1m高1m）两种。负责竖井、区间施工时出渣及料具吊运。（详见附图：竖井施工平面布置图）龙门架施工顺序如下：在地面预制好龙门架的细部钢构件，主要为门型框架，同时焊好八字撑。在基础预埋铁上放出准确立柱位置。不小于16T吊车进场，先组装门型框架（托梁），与基础上预埋铁连接牢固，在焊接过程中控制好垂直度及单片框架的平整度。接着组装行梁。最后组装吊梁。行梁吊装完毕后，吊装顶棚桁架，并将雨棚板吊装施工完毕。分别施工爬梯、维修平台、操作平台、挡土板。龙门架计算：竖井龙门架尺寸：行梁方向长度：13m，托梁方向长度：6.0m，高度:7.0m。龙门架行梁采用工字钢（I30b），共1根；托梁采用工字钢（I25b），共3根；立柱采用工字钢（I25b），共6根，设一台额定起重量为5t的电动葫芦,负责竖井及区间段出渣及料具吊运。竖井架受力计算简图如下(杆件连接实际安装采用焊接,图中简化为铰接，单位：m):6.56.513龙门架行梁受力计算简图行梁立柱托梁吊梁托梁P=5T行梁336P=5T行梁33676.5龙门架托梁、吊梁受力计算简图托梁简图吊梁简图托梁吊梁立柱立柱5.1.1行梁5.1.1.1行梁采用I30b工字钢，且均为多跨连续梁，为了偏于安全，计算按照最不利的简支梁受力方式进行。本计算按照上述受力，用固定荷载计算出简支梁的最大跨径。5.1.1.2计算荷载⑴恒载：I30b的线密度为48kg/m=0.47kN/m⑵活载：①土罐自重（r=0.6m，h=1.0m,钢板厚1.0cm）P1=(2πr*h+πr2)*0.01*7850=385kg=3.85kN罐中土重：P2=πr2h*1.8=3.14*...
