往复式背封粉剂包装机操作规程VIP免费

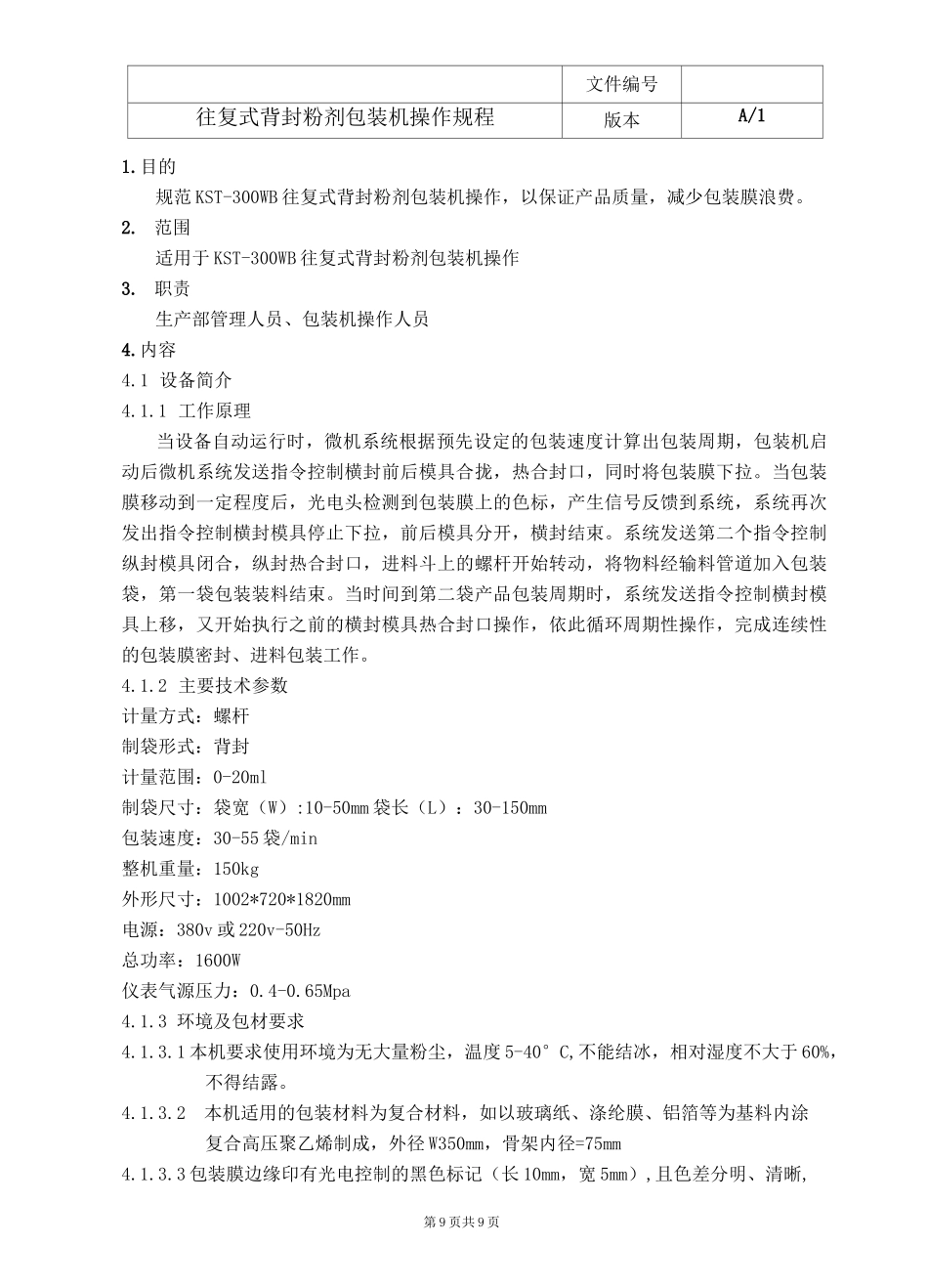

第9页共9页文件编号往复式背封粉剂包装机操作规程版本A/11.目的规范KST-300WB往复式背封粉剂包装机操作，以保证产品质量，减少包装膜浪费。2.范围适用于KST-300WB往复式背封粉剂包装机操作3.职责生产部管理人员、包装机操作人员4.内容4.1设备简介4.1.1工作原理当设备自动运行时，微机系统根据预先设定的包装速度计算出包装周期，包装机启动后微机系统发送指令控制横封前后模具合拢，热合封口，同时将包装膜下拉。当包装膜移动到一定程度后，光电头检测到包装膜上的色标，产生信号反馈到系统，系统再次发出指令控制横封模具停止下拉，前后模具分开，横封结束。系统发送第二个指令控制纵封模具闭合，纵封热合封口，进料斗上的螺杆开始转动，将物料经输料管道加入包装袋，第一袋包装装料结束。当时间到第二袋产品包装周期时，系统发送指令控制横封模具上移，又开始执行之前的横封模具热合封口操作，依此循环周期性操作，完成连续性的包装膜密封、进料包装工作。4.1.2主要技术参数计量方式：螺杆制袋形式：背封计量范围：0-20ml制袋尺寸：袋宽（W）:10-50mm袋长（L）：30-150mm包装速度：30-55袋/min整机重量：150kg外形尺寸：1002*720*1820mm电源：380v或220v-50Hz总功率：1600W仪表气源压力：0.4-0.65Mpa4.1.3环境及包材要求4.1.3.1本机要求使用环境为无大量粉尘，温度5-40°C,不能结冰，相对湿度不大于60%，不得结露。4.1.3.2本机适用的包装材料为复合材料，如以玻璃纸、涤纶膜、铝箔等为基料内涂复合高压聚乙烯制成，外径W350mm，骨架内径=75mm4.1.3.3包装膜边缘印有光电控制的黑色标记（长10mm，宽5mm）,且色差分明、清晰,第9页共9页文件编号往复式背封粉剂包装机操作规程版本A/1其边带上不允许再印有其它文字或图案，以免产生误动作。4.2整机调试4.2.1成型器调整4.2.1.1根据空袋调试情况，如果袋子左边出现摺皱，可松开成型器左右两边的螺丝，把成型器适量往右边移。相反的，如果袋子右边出现摺皱，则把成型器适量往左边移，反复调整，直到袋子两边都平整为止4.2.1.2如果纵封封边不平齐的调整，当包装袋右边出现白边时，成形器向左移；当包装袋左边现白边时，成形器向右移；当包装袋左边出现白边时多时少时，用手压右舌片使右边膜向左移；当包装袋右边出现白边时多时少时，用手压左舌片使左边膜向右移。4.2.2纵封压边宽度调整4.2.2.1调整成型器支架，把成型器支架适量往内移，可使纵封压边变宽；相反，可使压边变窄，可根据需要自行调节（一般为5血）。4.2.2.2将固定纵封模具的螺丝松开，整个纵封部分往外移，可使纵封压边宽度变宽；相反，将整个纵封部分往内移，则纵封压边宽度变窄；4.2.3横封模具的调整4.2.3.1关掉气源，把两横封模具向中间推，让模具处于接近啮合，两模具面刚要接触就停下在左右上下观察模具齿是否啮合；确保模具咬合无缝隙，无错位4.2.3.2当模具调节好之后，若出现压边花纹不清晰或压破包装膜，则说明横封太力太小；调节气缸气流调节阀，使气缸压力加大或减少。4.2.4冲刀调整4.2.4.1调整切刀前，应确认其他模具或光电头已调整完毕4.2.4.2冲刀一般切入冲刀座2mm左右，切勿切入过多，如果圆角袋切断时边沿不整齐，则松开活动连接座将冲刀向冲刀座方向调节少许；同时将气流调节阀气流调节加大4.2.4.3如果袋子两边的圆弧不对称，则松开冲刀的定位螺丝，将冲刀机构向圆角小的方向移动，直到袋子两边的圆弧对称，同时调节好导向机构中导向槽的宽度与冲刀的对称度，冲刀机构与成型器中心有偏差时，松开冲刀定位螺丝，将冲刀机构向需要的方向移动4.2.4.4袋子切口位置需要调整时，松开袋长定位螺丝，如果袋子（字体方向自上而下）切口上宽下窄，则将切刀装置下移，反之则上移，移动后应保证切刀装置的水平。4.2.5光电头调节4.2.5.1光电头位置调整：为了确保光电眼检测点到横封模具中心之间的距离为袋长第9页共9页材质、厚度调整温度设定值，一般情况下设定温度在100T50°C。4.2.6.2点后点按按名ET使SV（设定温度）显示的数字闪动，再点按《使所需要的数闪动，然介■来加^或减设定温度M显示的数字与所需要的数字相同，点S退出即电或者按动温控仪表上的任何键，否则重新...
