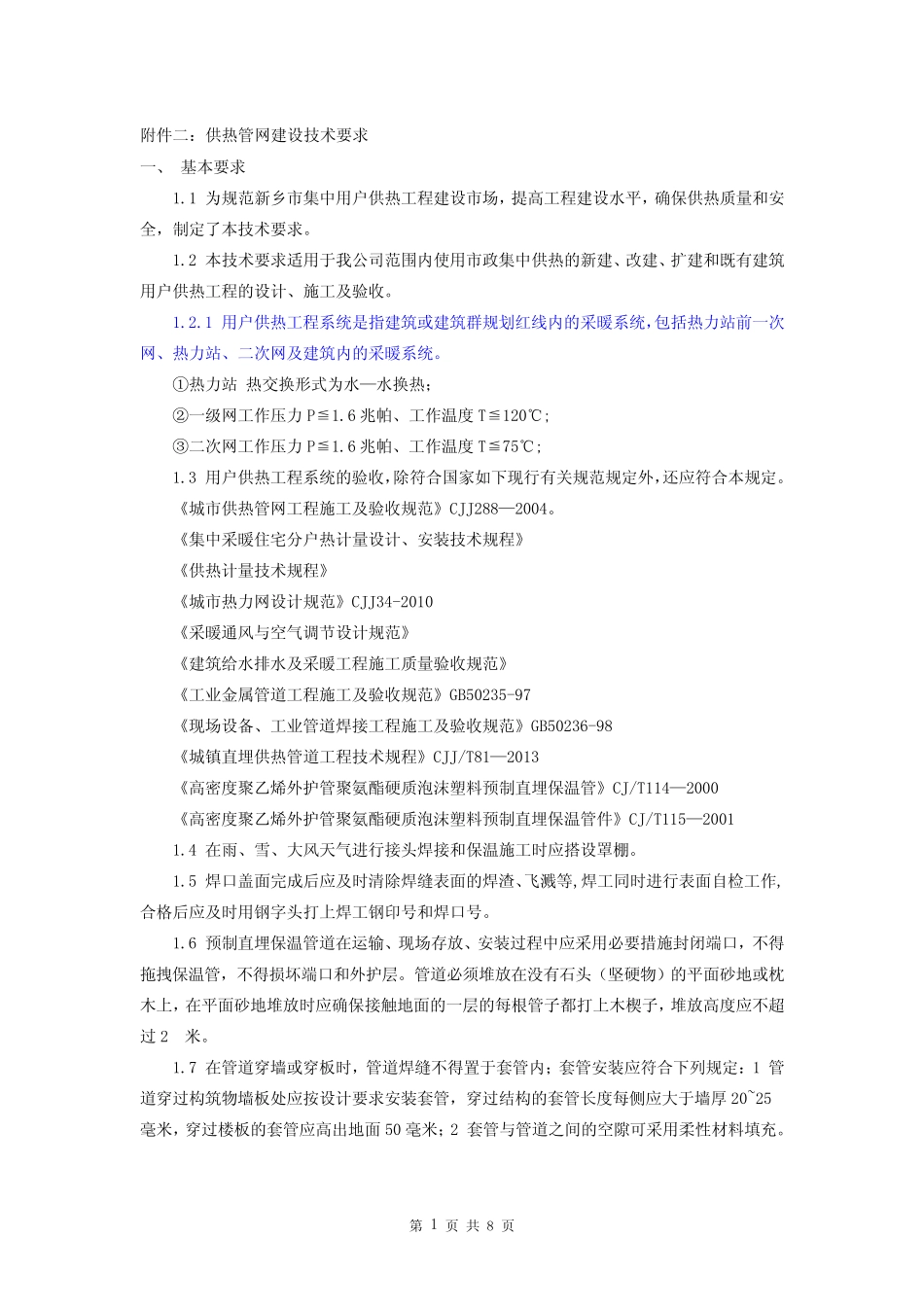

第1页共8页附件二：供热管网建设技术要求一、基本要求1.1为规范新乡市集中用户供热工程建设市场，提高工程建设水平，确保供热质量和安全，制定了本技术要求。1.2本技术要求适用于我公司范围内使用市政集中供热的新建、改建、扩建和既有建筑用户供热工程的设计、施工及验收。1.2.1用户供热工程系统是指建筑或建筑群规划红线内的采暖系统，包括热力站前一次网、热力站、二次网及建筑内的采暖系统。①热力站热交换形式为水—水换热；②一级网工作压力P≦1.6兆帕、工作温度T≦120℃;③二次网工作压力P≦1.6兆帕、工作温度T≦75℃;1.3用户供热工程系统的验收，除符合国家如下现行有关规范规定外，还应符合本规定。《城市供热管网工程施工及验收规范》CJJ288—2004。《集中采暖住宅分户热计量设计、安装技术规程》《供热计量技术规程》《城市热力网设计规范》CJJ34-2010《采暖通风与空气调节设计规范》《建筑给水排水及采暖工程施工质量验收规范》《工业金属管道工程施工及验收规范》GB50235-97《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《城镇直埋供热管道工程技术规程》CJJ/T81—2013《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管》CJ/T114—2000《高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》CJ/T115—20011.4在雨、雪、大风天气进行接头焊接和保温施工时应搭设罩棚。1.5焊口盖面完成后应及时清除焊缝表面的焊渣、飞溅等,焊工同时进行表面自检工作,合格后应及时用钢字头打上焊工钢印号和焊口号。1.6预制直埋保温管道在运输、现场存放、安装过程中应采用必要措施封闭端口，不得拖拽保温管，不得损坏端口和外护层。管道必须堆放在没有石头（坚硬物）的平面砂地或枕木上，在平面砂地堆放时应确保接触地面的一层的每根管子都打上木楔子，堆放高度应不超过2米。1.7在管道穿墙或穿板时，管道焊缝不得置于套管内；套管安装应符合下列规定：1管道穿过构筑物墙板处应按设计要求安装套管，穿过结构的套管长度每侧应大于墙厚20~25毫米，穿过楼板的套管应高出地面50毫米；2套管与管道之间的空隙可采用柔性材料填充。第2页共8页1.8管网应分段试压。强度实验压力为工作压力的1.5倍，试验介质为洁净水。严密性试验应为1.25倍设计压力。具体要求详见CJJ288—2004第8.1节。1.9管网的现场安装的接头密封应进行100%的气密性检验；用肥皂水检查无气泡为合格。1.10管网试压合格后应用水力冲洗，水力冲洗应连续进行，并以系统内可能达到的最大流量和压力冲洗，管内的平均流速不应低于1.5米/秒。1.11无补偿直埋敷设符合《城镇直埋供热管道工程技术规程》CJJ/T81-98的规定，管材及管件应选用高密度聚乙烯外护管聚氨酯泡沫塑料工厂化制作的预制直埋保温管材及管件，并符合《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ/T114、CJ/T155的规定；1.12预制直埋保温管室外架空敷设时，保护层外选用玻璃丝布刷树脂漆（至少两布三油方式）。搭接处应密实、连续，其环向、纵向搭接不得少于50毫米，缝口朝下。1.13管材：DN150以上的管道采用螺旋缝焊接钢管，材质为Q235B。钢管管径等于小于DN150的管道采用20#钢无缝钢管。1.14供热管网聚氨酯保温密度应在60-80公斤/立方米。1.15供热管网的土建结构和回填工程须符合《城镇供热管网工程施工及验收规范》第三章的规定，直埋敷设管道必须进行砂护管工艺。1.16管道的弯头、三通、变径均采用标准件符合《钢制对焊无缝管件》GB12459，工厂加工；弯头采用热煨弯头，R=2.5D。1.17供回水管排列顺序：沿供水方向为右供左回，施工中应予充分注意。1.18预制直埋保温管钢管的焊接，必须严格执行国家现行标准《工业金属管道工程施工及验收规范》（GB50235—97）、《现场设备、工业管道焊接工程施工及验收规范》（GBJ236—98）和《城市供热管网工程施工及验收规范》CJJ288—2004。1.19焊接方式采用氩电联焊。焊条型号应根据母材型号选择，一般Q235B钢管采用E4303焊条，20#钢采用E4315焊条。焊缝全部采用单面焊，双面成型工艺。1.20严格执行管道吹扫及施工中管道清理、管口保护方面要求，防止杂物进入。1.21二次管网埋深要求见下表直埋敷设管道...
