2022年下半年软件设计师考试真题及答案-下午卷试题一(共15分)阅读下列说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内
【说明】随着新能源车数量的迅猛增长，全国各地电动汽车配套充电桩急速增长，同时也带来了充电桩计量准确性的问题
充电桩都需要配备相应的电能计量和电费计费功能，需要对充电计量准确性强制进行检定
现需开发计量检定云端软件，其主要功能是：(1)数据接收
接收计量装置上报的充电数据，即充电过程中电压、电流、电能等充电监测数据和计量数据(充电监测数据为充电桩监测的数据，计量数据为计量装置计量的数据，以秒为间隔单位)，接收计量装置心跳数据，并分别进行存储
(2)基础数据维护
管理员对充电桩、计量检定装置等基础数据进行维护
(3)数据分析
实现电压、电流、电能数据的对比，进行误差分析，记录充电桩的充电误差，供计量装置检定
系统根据计量检测人员给出的查询和统计条件展示查询统计结果
(4)充电桩检定
分析充电误差：计量检测人员根据误差分析结果和检定信息记录，对充电桩进行检定，提交检定结果：系统更新充电桩中的检定信息(检定结果和检定时间)，并存储于检定记录
(5)异常告警
检测计量装置心跳，当心跳停止时，向管理员发出告警
(6)检定信息获取，供其它与充电桩相关的第三方服务查询充电桩中的检定信息

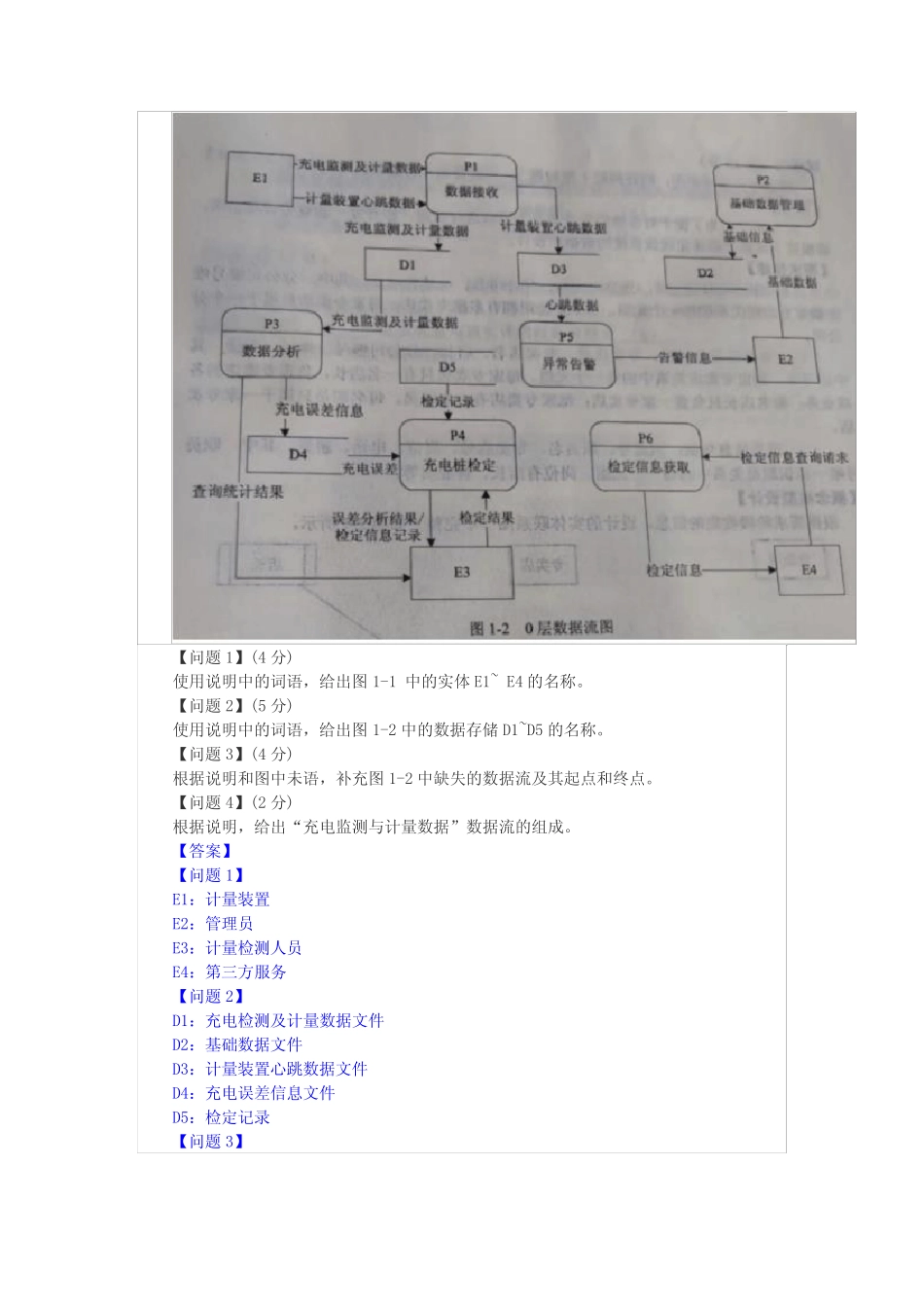

现采用结构化方法对计量检定云端软件进行分析与设计，获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图
【问题1】(4分)使用说明中的词语，给出图1-1中的实体E1~E4的名称
【问题2】(5分)使用说明中的词语，给出图1-2中的数据存储D1~D5的名称
【问题3】(4分)根据说明和图中未语，补充图1-2中缺失的数据流及其起点和终点
【问题4】(2分)根据说明，给出“充电监测与计量数据”数据流的组成
【答案】【问题1】E1：计量装置E2：管理员E3：计量检测人员E4：
