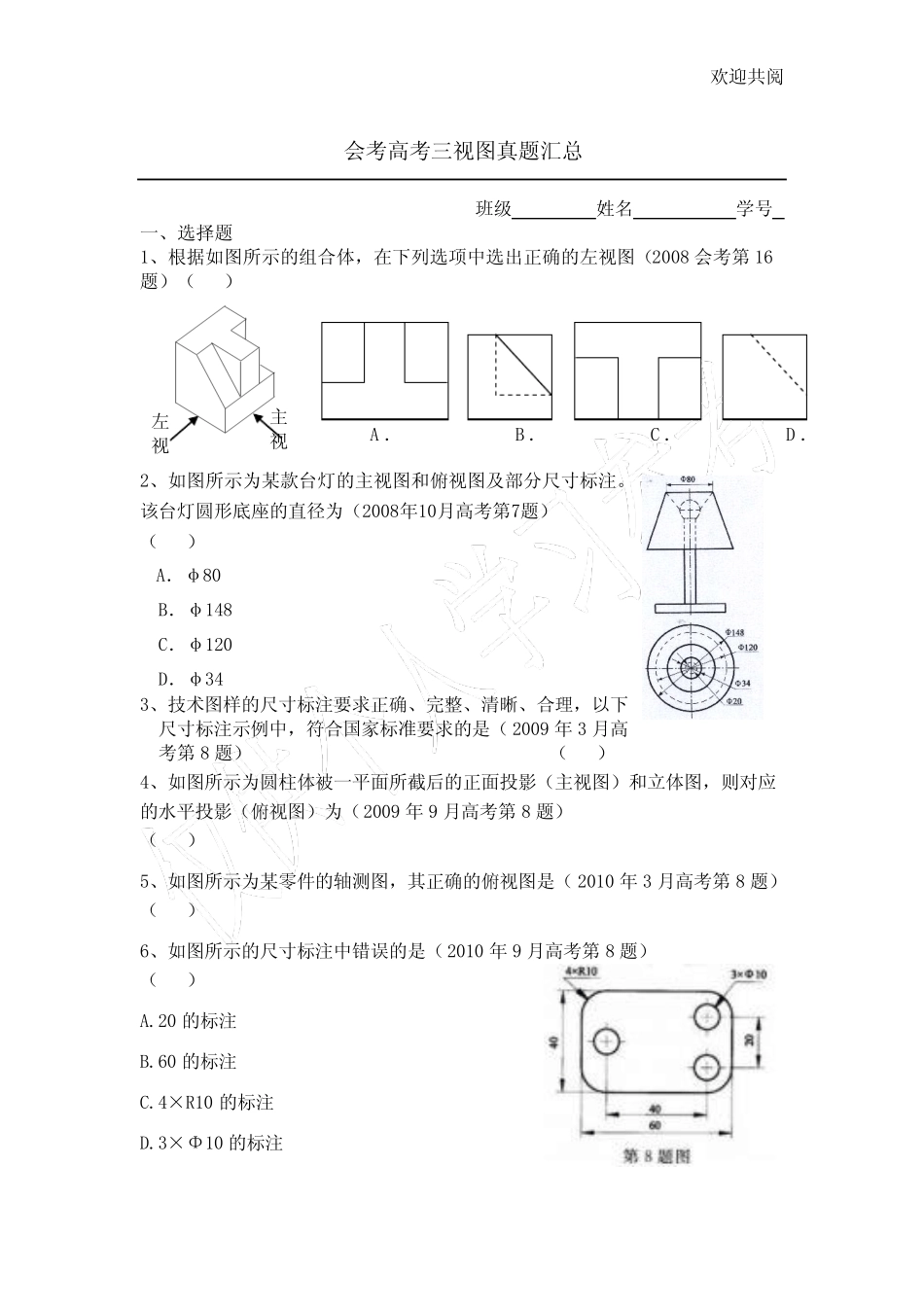

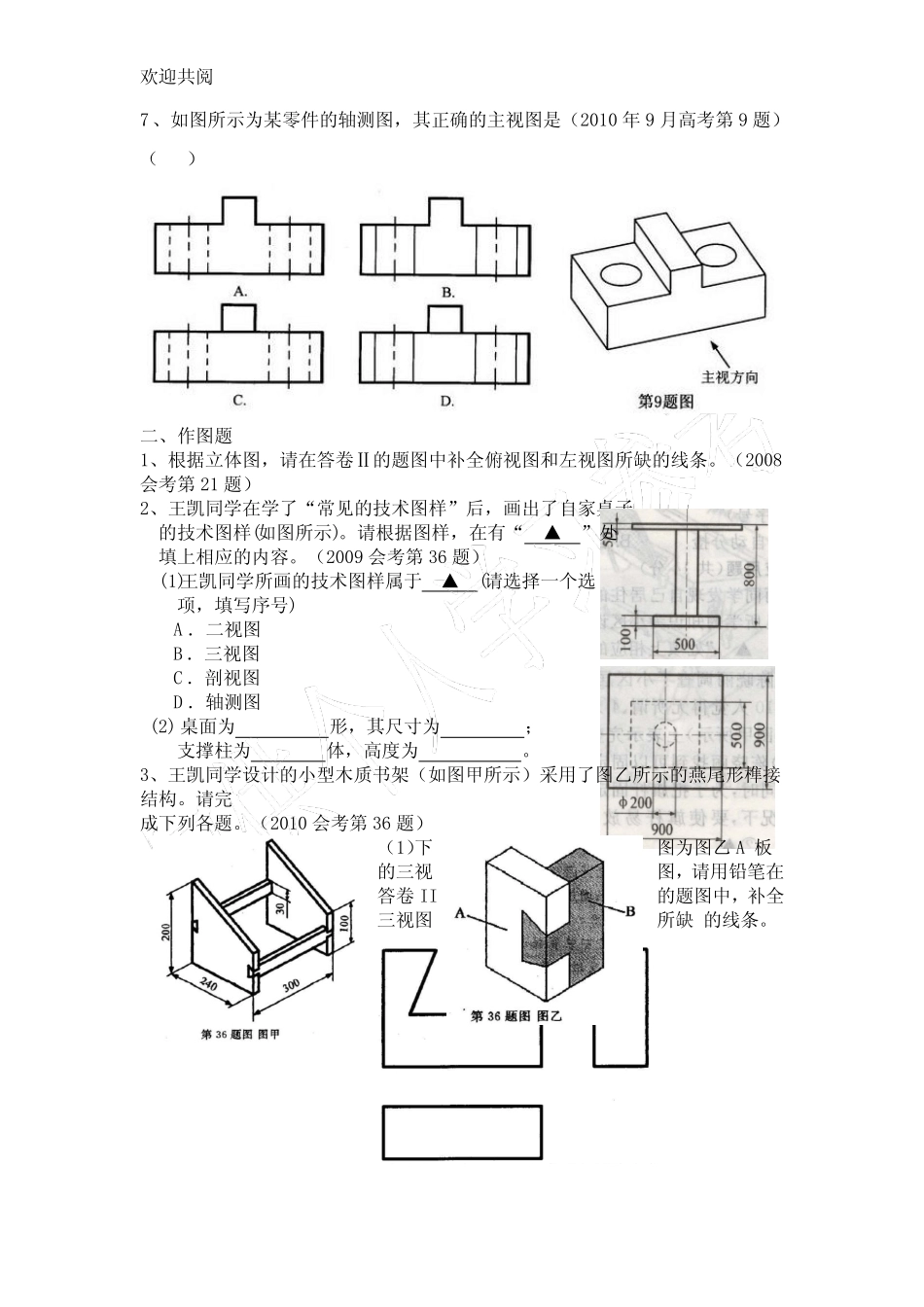

欢迎共阅会考高考三视图真题汇总班级姓名学号一、选择题1、根据如图所示的组合体，在下列选项中选出正确的左视图（2008会考第16题）（）2、如图所示为某款台灯的主视图和俯视图及部分尺寸标注。该台灯圆形底座的直径为（2008年10月高考第7题）（）A．φ80B．φ148C．φ120D．φ343、技术图样的尺寸标注要求正确、完整、清晰、合理，以下尺寸标注示例中，符合国家标准要求的是（2009年3月高考第8题）（）4、如图所示为圆柱体被一平面所截后的正面投影（主视图）和立体图，则对应的水平投影（俯视图）为（2009年9月高考第8题）（）5、如图所示为某零件的轴测图，其正确的俯视图是（2010年3月高考第8题）（）6、如图所示的尺寸标注中错误的是（2010年9月高考第8题）（）A.20的标注B.60的标注C.4×R10的标注D.3×Φ10的标注A．B．C．D．主视左视欢迎共阅7、如图所示为某零件的轴测图，其正确的主视图是（2010年9月高考第9题）（）二、作图题1、根据立体图，请在答卷Ⅱ的题图中补全俯视图和左视图所缺的线条。（2008会考第21题）2、王凯同学在学了“常见的技术图样”后，画出了自家桌子的技术图样(如图所示)。请根据图样，在有“▲”处填上相应的内容。（2009会考第36题）(1)王凯同学所画的技术图样属于▲(请选择一个选项，填写序号)A．二视图B．三视图C．剖视图D．轴测图(2)桌面为形，其尺寸为；支撑柱为体，高度为。3、王凯同学设计的小型木质书架（如图甲所示）采用了图乙所示的燕尾形榫接结构。请完成下列各题。（2010会考第36题）（1）下图为图乙A板的三视图，请用铅笔在答卷II的题图中，补全三视图所缺的线条。欢迎共阅（2）如果要制作此书架（不考虑加工余量），至少需要木板的大小是▲（请在下列选项中选择一项，填写序号）A．240×300B.300×300C.360×300D.600×2404、根据立体图，补全俯视图和左视图中所缺漏的图线。（2008年10月高考第21题）5、根据立体图补全三视图中所缺的图线（2009年3月高考第21题）6、根据立体图补全三视图中所缺的图线（2009年9月高考第21题）7、根据轴测图，补全三视图中缺少的图线。（2010年3月高考第21题）8、根据轴测图，补全三视图中缺少的图线（2010年3月高考第21题）参考答案：一、BCDAB、DA二、1、2、（1）B?（2）①正方形（或矩形）②边长900mm（或900mm*900mm)③圆柱④650mm3、略4、欢迎共阅5、6、7、略8、
