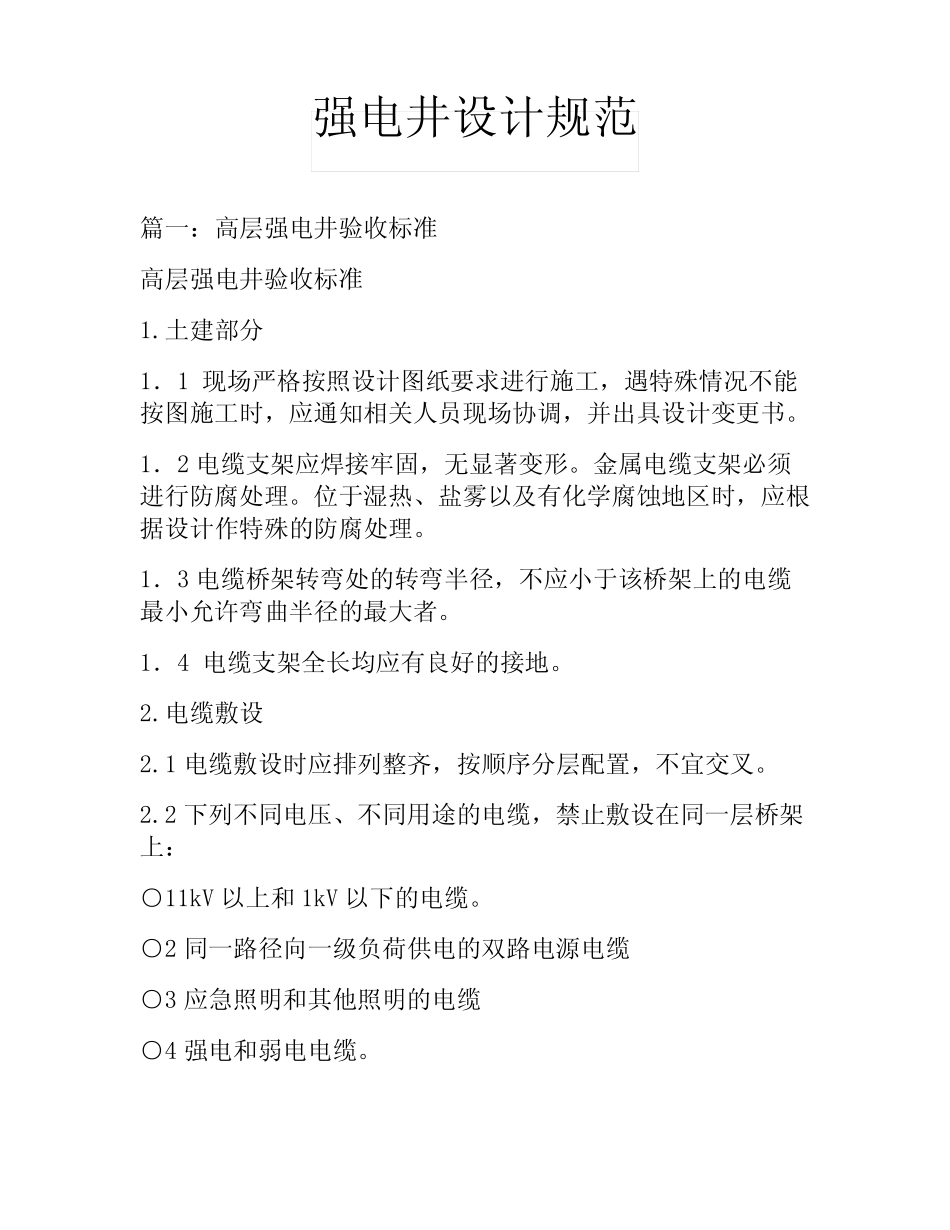

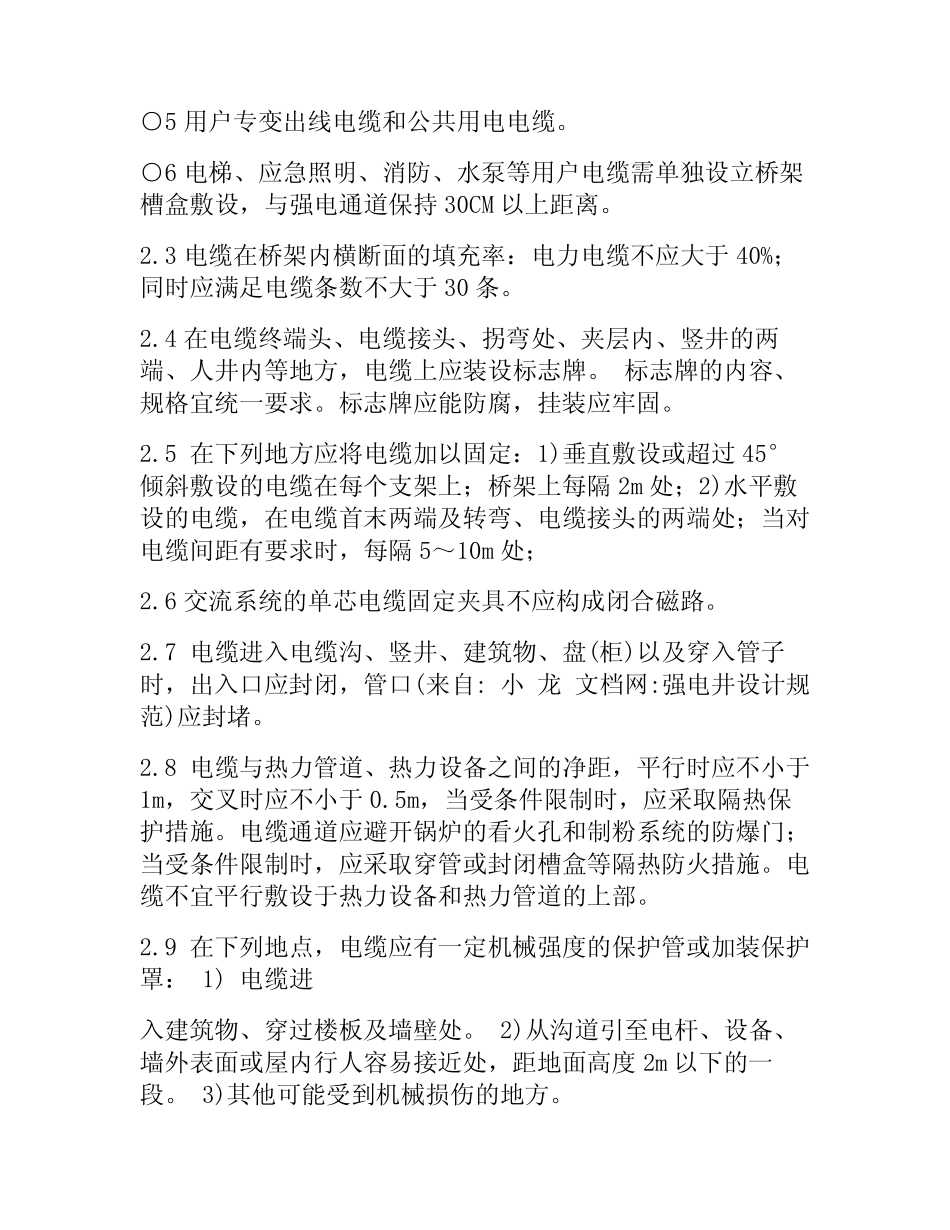

强电井设计规范篇一：高层强电井验收标准高层强电井验收标准1.土建部分1．1现场严格按照设计图纸要求进行施工，遇特殊情况不能按图施工时，应通知相关人员现场协调，并出具设计变更书。1．2电缆支架应焊接牢固，无显著变形。金属电缆支架必须进行防腐处理。位于湿热、盐雾以及有化学腐蚀地区时，应根据设计作特殊的防腐处理。1．3电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。1．4电缆支架全长均应有良好的接地。2.电缆敷设2.1电缆敷设时应排列整齐，按顺序分层配置，不宜交叉。2.2下列不同电压、不同用途的电缆，禁止敷设在同一层桥架上：○11kV以上和1kV以下的电缆。○2同一路径向一级负荷供电的双路电源电缆○3应急照明和其他照明的电缆○4强电和弱电电缆。○5用户专变出线电缆和公共用电电缆。○6电梯、应急照明、消防、水泵等用户电缆需单独设立桥架槽盒敷设，与强电通道保持30CM以上距离。2.3电缆在桥架内横断面的填充率：电力电缆不应大于40%；同时应满足电缆条数不大于30条。2.4在电缆终端头、电缆接头、拐弯处、夹层内、竖井的两端、人井内等地方，电缆上应装设标志牌。标志牌的内容、规格宜统一要求。标志牌应能防腐，挂装应牢固。2.5在下列地方应将电缆加以固定：1)垂直敷设或超过45°倾斜敷设的电缆在每个支架上；桥架上每隔2m处；2)水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5～10m处；2.6交流系统的单芯电缆固定夹具不应构成闭合磁路。2.7电缆进入电缆沟、竖井、建筑物、盘(柜)以及穿入管子时，出入口应封闭，管口(来自:小龙文档网:强电井设计规范)应封堵。2.8电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。2.9在下列地点，电缆应有一定机械强度的保护管或加装保护罩：1)电缆进入建筑物、穿过楼板及墙壁处。2)从沟道引至电杆、设备、墙外表面或屋内行人容易接近处，距地面高度2m以下的一段。3)其他可能受到机械损伤的地方。3.电缆的防火与阻燃3.1对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆回路，必须按设计要求的防火阻燃措施施工。3.2电缆的防火阻燃尚应采取下列措施：1.在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处，用防火堵料密实封堵，在必要的场所选择防火门。2.在电缆沟中，相隔约200m应使用软质耐火材料进行封堵。3.对重要回路的电缆，可单独敷设于专门的沟道中或耐火封闭槽盒内，或对其施加防火涂料、防火包带。4.在电力电缆接头两侧及相邻电缆2～3m长的区段施加防火涂料或防火包带。5采用耐火或阻燃型电缆。6.设置报警和灭火装置。7.防火阻燃材料必须经过技术或产品鉴定，在使用时，应按设计要求和材料使用工艺提出施工措施。8.涂料应按一定浓度稀释，搅拌均匀，并应顺电缆长度方向进行涂刷，涂刷厚度或次数、间隔时间应符合材料使用要求。9包带在绕包时，应拉紧密实，缠绕层数或厚度应符合材料使用要求。绕包完毕后，每隔一定距离应绑扎牢固。10.在封堵电缆孔洞时，封堵应严实可靠，不应有明显的裂缝和可见的孔隙，孔洞较大者应加耐火衬板后再进行封堵。4工程交接验收4．1应按下列要求进行检查：4．1．1电缆规格应符合规定；排列整齐，无机械损伤；标志牌应装设齐全、正确、清晰。4．1．2电缆的固定、弯曲半径、有关距离和单芯电力电缆的金属护层的接线、相序排列等应符合要求。4．1．3电缆终端、电缆接头应安装牢固。4．1．4接地应良好,接地电阻应符合设计要求。4．1．5电缆终端的相色应正确，与系统保持一致。4．1．6电缆支架等金属部件防腐层应完好。4．1．7电缆沟内应无杂物，盖板齐全，排水设施应符合设计要求。4．1．8路径标志应清晰、牢固，间距应符合（配电设备标志牌管理规定）要求。4．1．9防火措施应符合设计，且施工质量合格。4．1．10隐蔽工程应在施工过程中进行中间验收，并作好记录。4．2在验收时，...
