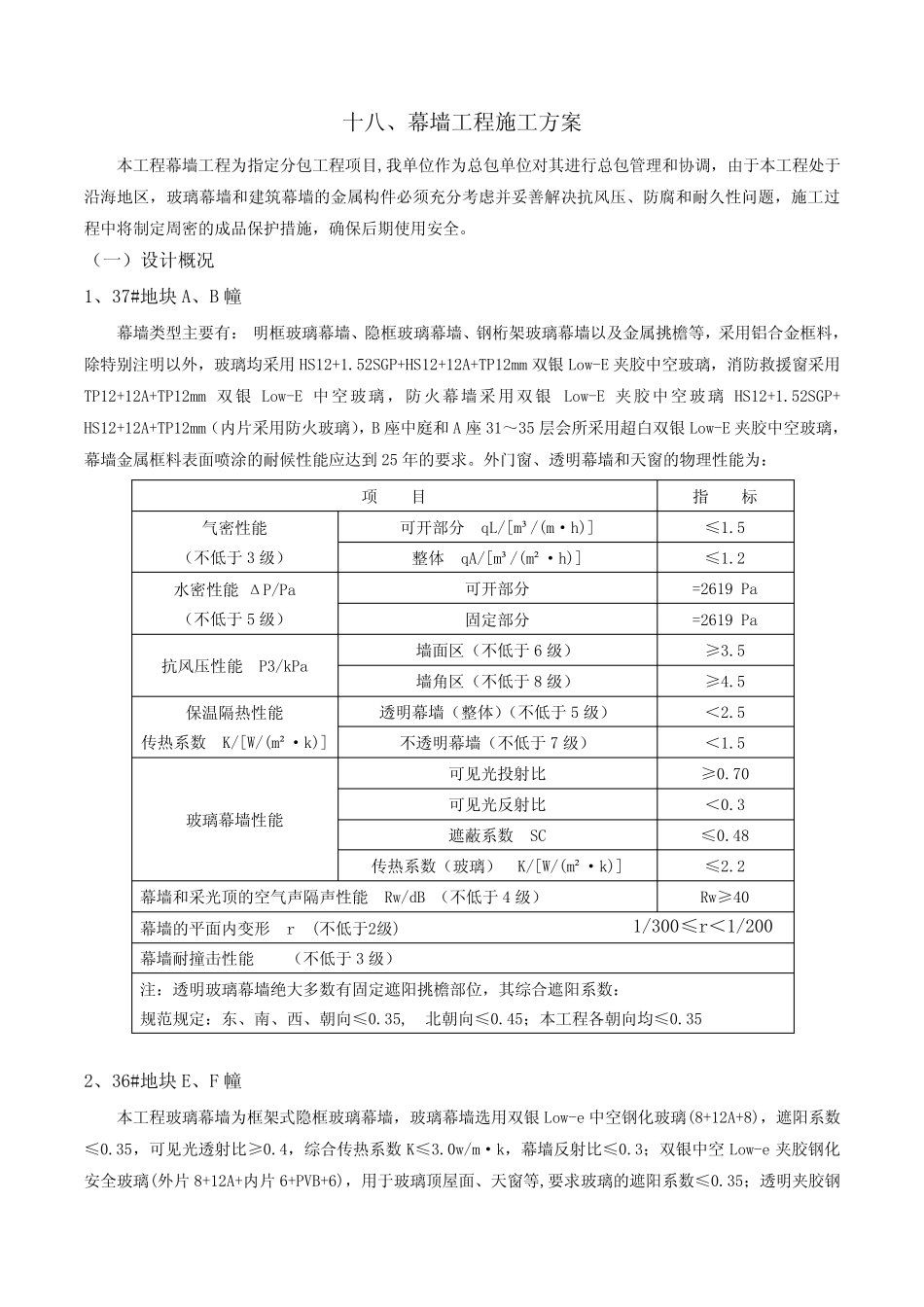

十八、幕墙工程施工方案本工程幕墙工程为指定分包工程项目,我单位作为总包单位对其进行总包管理和协调，由于本工程处于沿海地区，玻璃幕墙和建筑幕墙的金属构件必须充分考虑并妥善解决抗风压、防腐和耐久性问题，施工过程中将制定周密的成品保护措施，确保后期使用安全。（一）设计概况1、37#地块A、B幢幕墙类型主要有：明框玻璃幕墙、隐框玻璃幕墙、钢桁架玻璃幕墙以及金属挑檐等，采用铝合金框料，除特别注明以外，玻璃均采用HS12+1.52SGP+HS12+12A+TP12mm双银Low-E夹胶中空玻璃，消防救援窗采用TP12+12A+TP12mm双银Low-E中空玻璃，防火幕墙采用双银Low-E夹胶中空玻璃HS12+1.52SGP+HS12+12A+TP12mm（内片采用防火玻璃），B座中庭和A座31～35层会所采用超白双银Low-E夹胶中空玻璃，幕墙金属框料表面喷涂的耐候性能应达到25年的要求。外门窗、透明幕墙和天窗的物理性能为：项目指标气密性能（不低于3级）可开部分qL/[m³/(m·h)]≤1.5整体qA/[m³/(m²·h)]≤1.2水密性能ΔP/Pa（不低于5级）可开部分=2619Pa固定部分=2619Pa抗风压性能P3/kPa墙面区（不低于6级）≥3.5墙角区（不低于8级）≥4.5保温隔热性能传热系数K/[W/(m²·k)]透明幕墙（整体）（不低于5级）＜2.5不透明幕墙（不低于7级）＜1.5玻璃幕墙性能可见光投射比≥0.70可见光反射比＜0.3遮蔽系数SC≤0.48传热系数（玻璃）K/[W/(m²·k)]≤2.2幕墙和采光顶的空气声隔声性能Rw/dB（不低于4级）Rw≥40幕墙的平面内变形r(不低于2级)1/300≤r＜1/200幕墙耐撞击性能（不低于3级）注：透明玻璃幕墙绝大多数有固定遮阳挑檐部位，其综合遮阳系数：规范规定：东、南、西、朝向≤0.35,北朝向≤0.45；本工程各朝向均≤0.352、36#地块E、F幢本工程玻璃幕墙为框架式隐框玻璃幕墙，玻璃幕墙选用双银Low-e中空钢化玻璃(8+12A+8)，遮阳系数≤0.35，可见光透射比≥0.4，综合传热系数K≤3.0w/m·k，幕墙反射比≤0.3；双银中空Low-e夹胶钢化安全玻璃(外片8+12A+内片6+PVB+6)，用于玻璃顶屋面、天窗等,要求玻璃的遮阳系数≤0.35；透明夹胶钢化安全玻璃(8+PVB+8)用于雨棚玻璃顶；结构性能应满足地震作用7度设防烈度,温度作用、自重作用，抗风压以及主体变形的影响，幕墙达到一类防雷建筑防雷要求。（二）幕墙施工方法1、单元式幕墙施工方法1.1工艺流程1.2测量放线（1）复核土建结构标高线的正确性以土建的±0.0标高为基准，利用水平仪、50米长卷尺及适当重量的重物，每隔5层为阶段复核土建标高的正确性，如发现土建标高不准确，应另作标记，并应有“幕墙专用”的标识，并将复核情况上项目总工程师及专业工程师，标高复核时应着重注意由于楼体沉降而产生的主、裙楼标高不一的情况，应确保主裙楼标高的一致性。（2）确定幕墙施工测量放线的基准层楼体平面变化层确定一基准层,两测量基准层间隔层数不宜大于5层，复核基准层土建基准点、线的闭合情况,用经纬仪、50米长卷尺复核土建基准点、线的角度、距离，如发现偏差应进行均差处理，测量时应注意考虑温度、拉尺力量测量结果的影响，应进行适当的修正，如发现测量结果有较大偏差时，应及时测量、纠偏，以复核过的基准点或基准线为依据，做出转接件施工所需的辅助测量线，依据正确的控制线及主体结构图进行结构边缘尺寸的复核，如发现超差现象及时进行剔凿，以免影响板块的安装进度。（3）预埋件处理对已预埋的埋件，要先进行清理，使埋件露出金属面，检查埋件周围楼板、墙体的平整度、预埋位置及数量是否与设计图纸相符，并检查埋件下方混凝土进否填充充实，如有空洞现象应上报进行修复。预埋件检查标准序号检查内容允许偏差范围值1埋件平面位置±20mm2标高偏差±10mm3表面平整度≤5mm（4）转接件的安装基准层转接件的安装，间隔3－4个转接件选择一个作为基准转接件，此转接件直接依据轴线做出，中间转接件以做出的基准转接件为定位基准，进行定位安装。安装时首先调整埋件，使每层的埋件均处在安装偏差允许范围内，然后固定，这样可保持转接件的统一性，以确保幕墙平整度。当两个基准层的转接件施工完毕后，就可拉设钢线准备安装两基准层间各楼层的转接件。1）在钢线拉设过程中应注意以下问题：Ⅰ....
