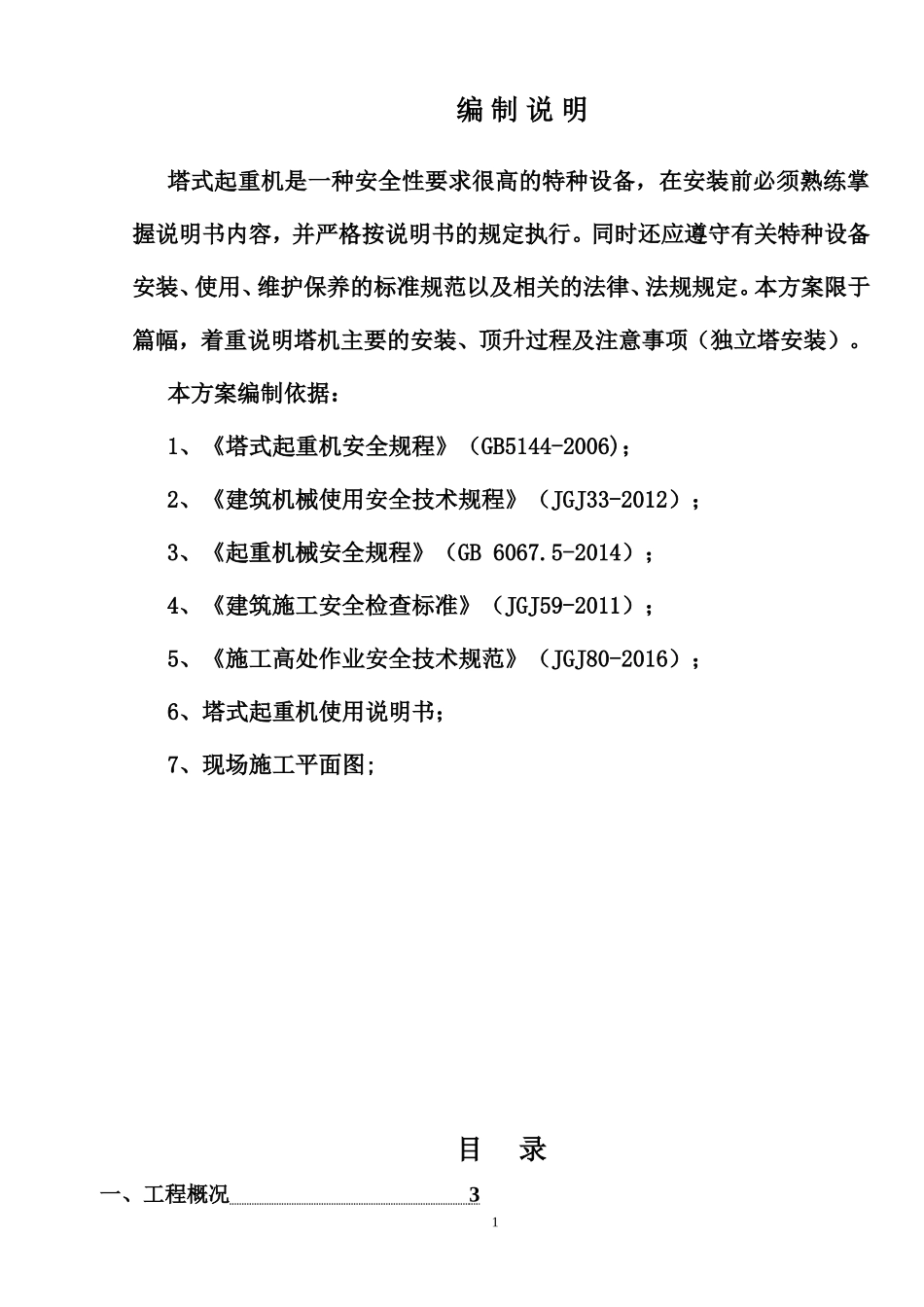

编制说明塔式起重机是一种安全性要求很高的特种设备，在安装前必须熟练掌握说明书内容，并严格按说明书的规定执行。同时还应遵守有关特种设备安装、使用、维护保养的标准规范以及相关的法律、法规规定。本方案限于篇幅，着重说明塔机主要的安装、顶升过程及注意事项（独立塔安装）。本方案编制依据：1、《塔式起重机安全规程》（GB5144-2006)；2、《建筑机械使用安全技术规程》（JGJ33-2012）；3、《起重机械安全规程》（GB6067.5-2014）；4、《建筑施工安全检查标准》（JGJ59-2011）；5、《施工高处作业安全技术规范》（JGJ80-2016）；6、塔式起重机使用说明书；7、现场施工平面图;目录一、工程概况31二、塔机基本情况3三、塔机基础及预埋螺栓的安装4四、安装前的准备工作5五、塔机的安装8六、塔机的顶升加节11七、安装后检测调试14八、塔机的附着方案14九、安全注意事项14十、现场配合工作15十一、安全生产管理架构及岗位职责15十二、现场施工总平面图152塔式起重机安装施工方案一、工程概况：工程名称2011年中国联通广东广州白云通信机房新建工程建设单位：中国联合网络通信有限公司广州市分公司监理单位：广州建筑工程监理有限公司施工单位：广东宏昌建设工程有限公司勘察单位：广东有色工程勘察设计院设计单位：广东省电信规划设计院有限公司工程地址：广州市白云区新广从路东侧AB1006083地块结构层数：地上7层/地下1层建筑面积：16011.8m²工程造价：41031707.95元合同工期：320天二、塔机基本情况：2.1、塔吊（6013）设备信息规格型号QTZ80（6013）备案编号粤SA-T01473出厂日期2011年7月8日出厂编号110518制造单位东莞市毅新庆江机械制造有限公司公称起重力矩800kN·m最大幅(跨)度650m最大起重量60kN检测(提升)高度45m基本臂最大幅度处额定起重量10kN小车变幅速度20/40m/min附着最大起升高度180m最低稳定下降速度4.44m/min变幅型式小车变幅回转速度0.8r/min最大起升速度80m/min32.3、设备参数序号部件名称重量(T)高度或长度01平衡臂总成18.214m02塔尖总成1.857.1m03起重臂总成8.166m04回转总成4.22m05回转塔身总成1.32.1m06爬升架3.26.5m07司机室0.452.0m08平衡重18.22.9m09普通标准节0.935*11=10.2852.8m10加强标准节1.035*2=2.072.8m11基础节1.142.83m三、塔机基础及预埋螺栓的安装：3.1、塔式起重机基础由土建单位按照使用说明书提供的载荷数据进行钢筋混凝土基础施工，工地现场负责施工，并应经验收合格。3.2、地脚螺栓的定位采用定位框配合定位的方法，具体做法是，在绑扎好基础钢筋以后，将地脚螺栓套进定位框的孔内，装上垫圈及螺母。3.3、按要求捣制混凝土，在达到强度后，松开螺母，使用水准仪校正基础面，用水泥砂浆打平，要求基础水平差小于1/1000。3.4.做好基础的防雷接地措施，接地电阻不大于4Ω。基础与建筑物的防雷接地系统应相连。3.5、做好基础的排水措施，保证基础面及地脚螺栓不受水淹，同时做好基础保护措施，防止基础受雨水冲洗，淘空基础周围泥土。四、安装前的准备工作：4.1、安装前必须向当地有关主管部门办理报装手续，经过批准（备案）后方可进行安装。4.2、安装前应根据现场工作条件和设备情况，排除作业障碍。确定指挥人员，对作业人员进行分工并且进行技术交底。划定安全警戒区域，安排安全监护人员。4.3、根据塔机的塔式起重机部件重量、安装尺寸确定相应的安装机具：（1）安装机具4名称数量名称数量2m钢丝绳(6×19w-14-1570)4条钢丝绳夹、卸扣1批3m钢丝绳(6×19w-14-1570)4条φ20麻绳30米2条6m钢丝绳(6×19w-18-1570)4条专用扳手4把8m钢丝绳(6×19w-18-1570)4条钳工通用工具1套10m钢丝绳(6×19w-18-1570)4条电工通用工具1套安全带每人1条安全帽每人一件（2）检验设备名称数量名称数量水准仪1台接地电阻测试仪1台经纬仪1台绝缘电阻测试仪1台测温计1个声级计1个数字钳表1台钢卷尺1把转速表1个钢直尺2把万用电表1个（3）吊机参数和机重能力注：汽车起重机必须调整幅度吊臂上安装吊索方式的正确与错误对比图（见下图：A、B正确；C—错误）QY32起重机作业状态参数：5起重臂仰角臂长32米起重量（吨）α＝5°α＝30°78°2.51.2575°2.51.2570°2.0...
