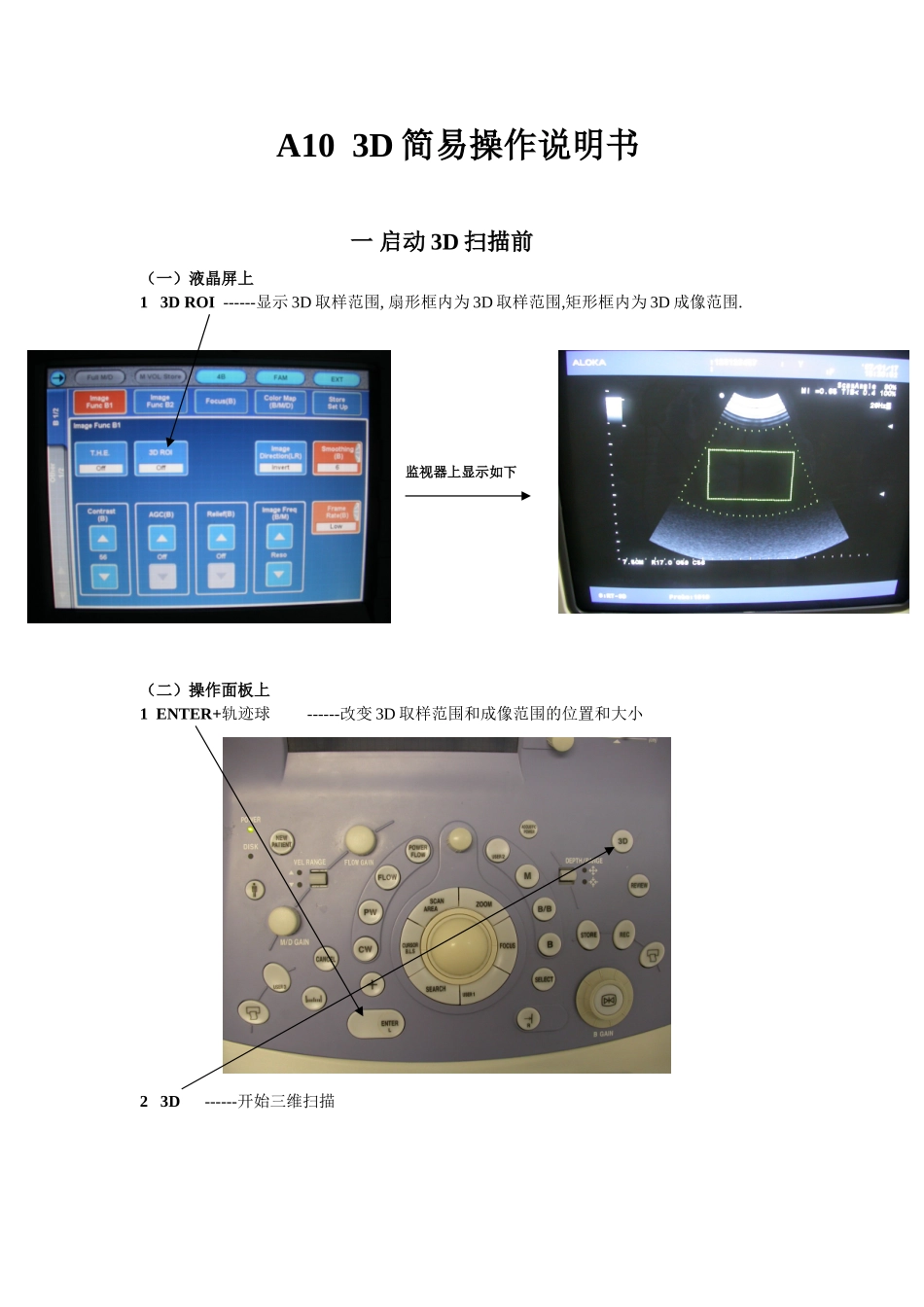

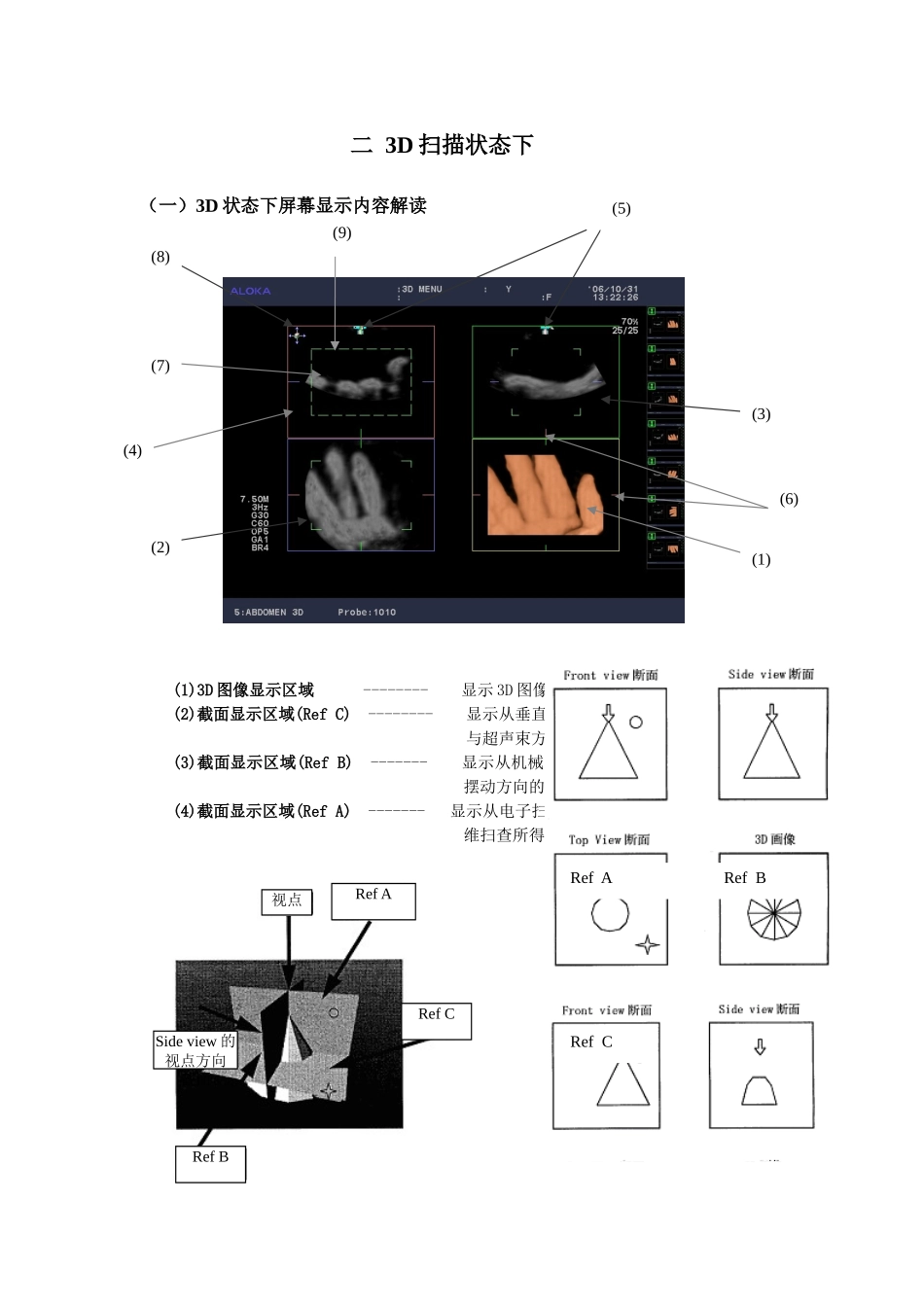

A103D简易操作说明书一启动3D扫描前(一)液晶屏上13DROI------显示3D取样范围,扇形框内为3D取样范围,矩形框内为3D成像范围.监视器上显示如下(二)操作面板上1ENTER+轨迹球------改变3D取样范围和成像范围的位置和大小23D------开始三维扫描二3D扫描状态下(一)3D状态下屏幕显示内容解读(1)3D图像显示区域--------显示3D图像。(2)截面显示区域(RefC)--------显示从垂直探头方向所见的截面图像,即此图与超声束方向垂直.(冠状面)(3)截面显示区域(RefB)-------显示从机械扫描方向所见的截面图像,即探头摆动方向的截面图像.()(4)截面显示区域(RefA)-------显示从电子扫描方向所见的截面图像,即常规二维扫查所得到的图像。RefARefCRefB(1)(2)(3)(8)(5)(6)(4)(7)视点RefARefCSideview的视点方向截面RefB(9)(5)视点标志-------------观察视野的位置。3D图像为从视点标志位置向下观察到表面图像。(6)截面位置线-----------显示正交的截面位置。线的颜色与各截面图像的颜色相对应。(7)3D成像区域-----------虚线矩形显示区域内的数据成像为3D图像。上虚线为观察线。(8)轨迹球功能指示图标--------显示利用轨迹球进行图像的移动及3D显示区域的放大缩小等操作时功能状态。(9)观察线----------我们总是通过此线向下观察3D图像,因此此线相当于我们的视线所在。(二)各键功能1操作面板上(1)图像旋转aFlowGain-----X轴方向旋转选定的截面图像,3D图像与与其正交的另二截面图像联动旋转.bM/DGain-----Y轴方向旋转选定的截面图像,3D图像与与其正交的另二截面图像联动旋转.cSCANAREA+旋钮--------Z轴方向旋转选定的截面图像,3D图像与与其正交的另二截面图像联动旋转.(2)--显示一幅3D图像或一幅2D图像(3)---------显示一幅3D图像和一幅2D图像BB/B(1)a(1)b(1)c(2)(3)(4)(5)(6)(7)(4)SCANAREA+ENTER+轨迹球--------调整2D图像的位置和改变3D显示区域大小(ENTER转换功能)(5)ZOOM+旋钮--------放大缩小3D图像(6)SEARCH+轨迹球--------左右滚动轨迹球可逐祯回放3D图像;将轨迹球向上推动,3D图像自动循环回放(7)STORE----------存储静态3D图像2液晶屏上*(1)4View-------显示一幅3D图像和三幅2D图像,三幅2D图像为3D图像的三个互相垂直的切面其操作和显示关系如下(2)ScanAngle(实时3D模式下有效)--------设定机械扫描方向的扫描角度.100%:以100%(60°)的范围进行扫描。90%:以90%(54°)的范围进行扫描。80%:以80%(48°)的范围进行扫描。70%:以70%(42°)的范围进行扫描。60%:以60%(36°)的范围进行扫描。50%:以50%(30°)的范围进行扫描(3)LineDensity(实时3D模式下有效)-------设定相对电子扫描方向的扫描线密度。Low:电子扫描方向的扫描线密度低。Med:电子扫描方向的扫描线密度适中。High:电子扫描方向的扫描线密度高。(4)FrameDensity(实时3D模式下有效)------设定相对机械扫描方向的图像密度。Low:机械扫描方向的图像密度低。Med:机械扫描方向的图像密度中。High:机械扫描方向的图像密度高。(5)ImageParameter(实时3D模式下有效)--------预先通过Preset设定ScanArea、ScanAngle、LineDensity、FrameDensity4种参数,共6组组合.以上参数也可以在3D状态下分别调整.*(6)RefA、RefB、RefC(实时3D和冻结模式下有效)--------相互垂直3截面,按RefA、RefB、RefC键,将所选择的截面变更为选定状态。(7)3DBrightness(实时3D模式下有效)---------调节3D图像的亮度。(8)3DSmooth(实时3D和冻结模式下有效)--------使图像平滑。(9)Smoothing(3D)(实时3D模式下有效)--------使图像平滑。*(10)3DOrientation(实时3D和冻结模式下有效)--------转换3D图像显示方向,即使转换,但RefA、RefB、RefC的3截面不会变化。通过旋钮选择0°、90°、180°、270°。(11)Translation(适时3D和冻结模式下有效)-------在适时显示或冻结显示过程中,水平移动RefA、RefB、RefC、3D的图像。(12)3DGamma(适时3D和冻结模式下有效)--------用于改变超声波数据的亮度特性,更有效地显现诊断部位的信息的修正功能。(13)BorderFrame(实时3D模式下有效)--------以图解显示3D图像上显示体数...
