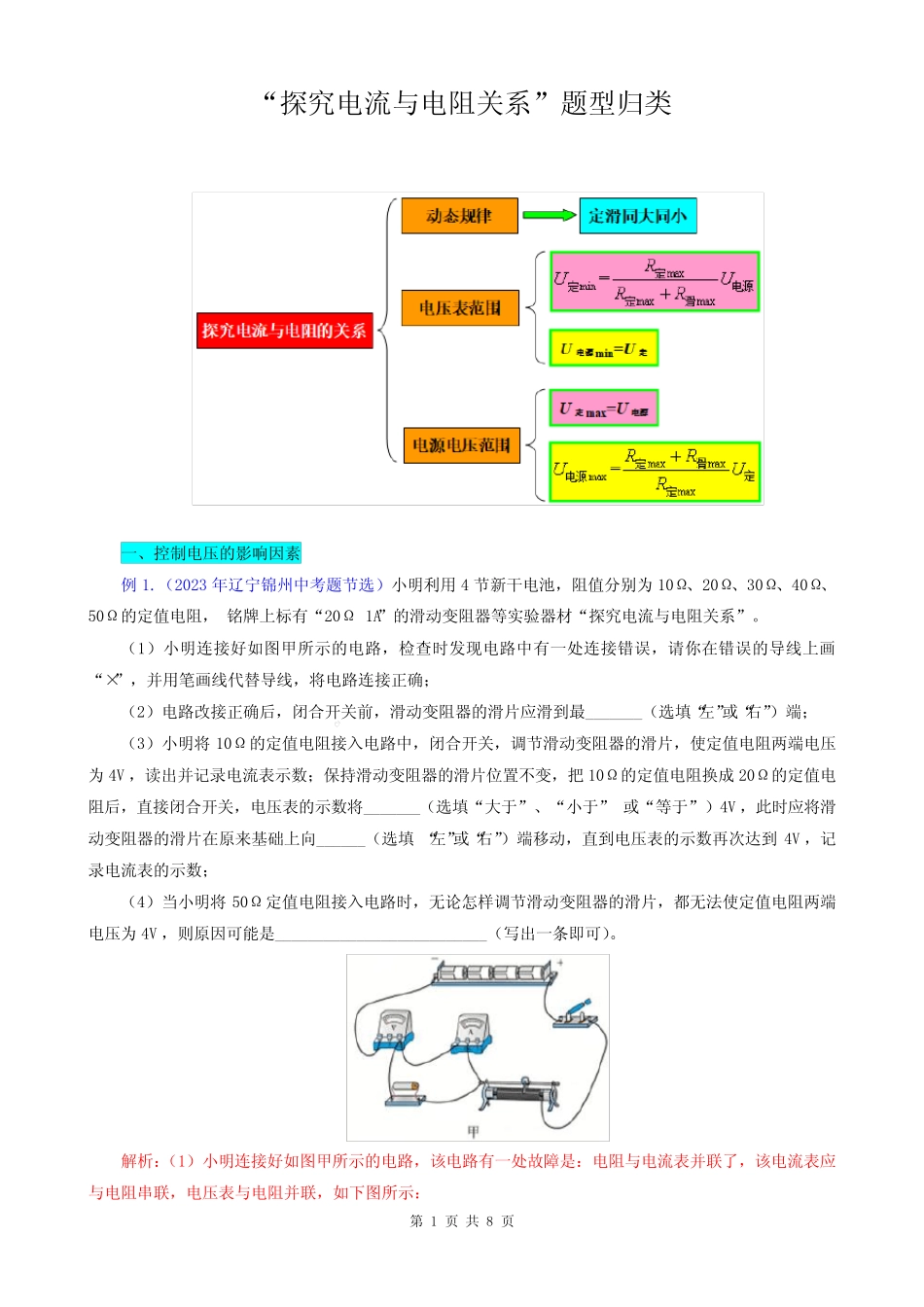

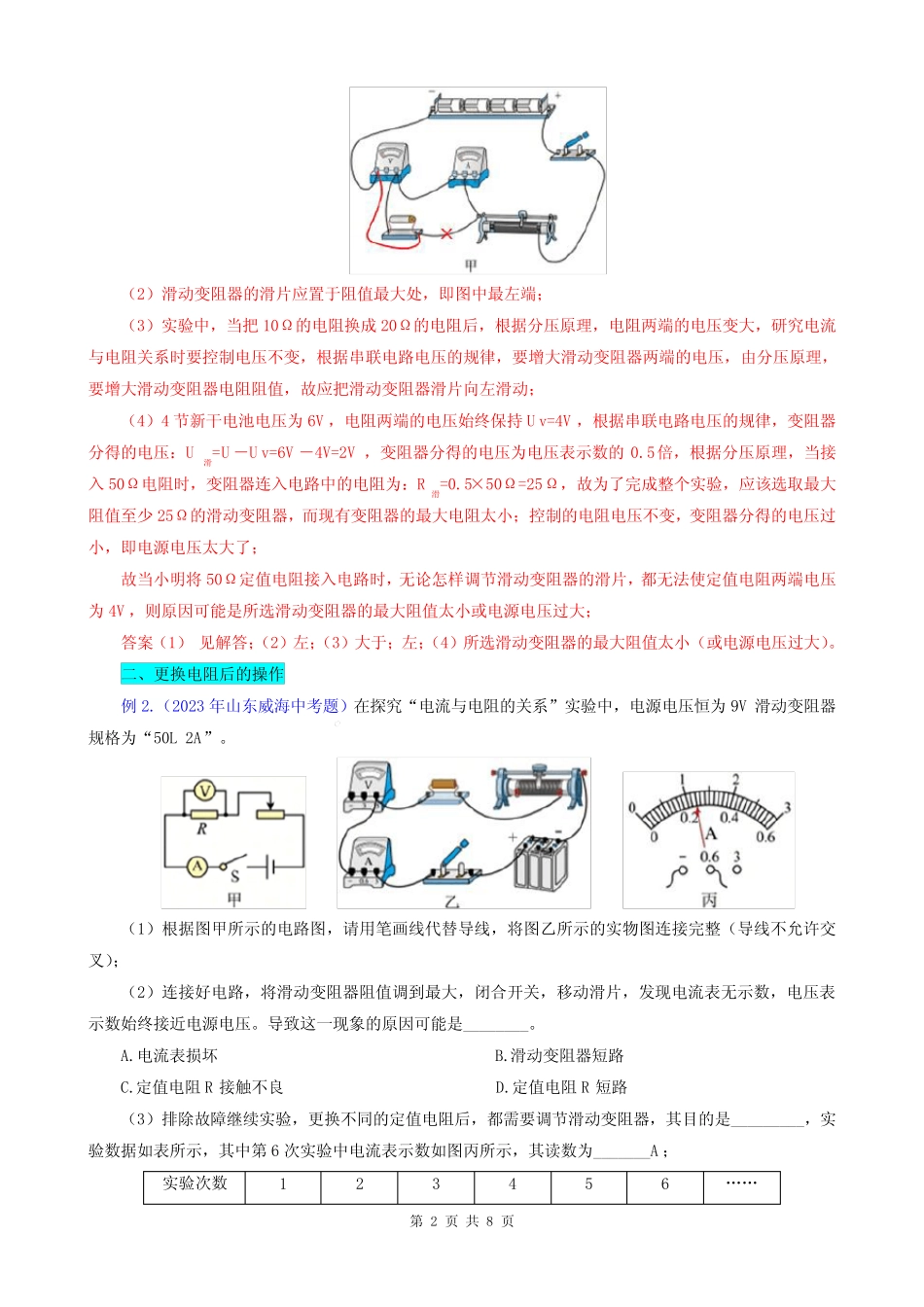

第1页共8页“探究电流与电阻关系”题型归类一、控制电压的影响因素例1.（2023年辽宁锦州中考题节选）小明利用4节新干电池，阻值分别为10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω1A”的滑动变阻器等实验器材“探究电流与电阻关系”。（1）小明连接好如图甲所示的电路，检查时发现电路中有一处连接错误，请你在错误的导线上画“×”，并用笔画线代替导线，将电路连接正确；（2）电路改接正确后，闭合开关前，滑动变阻器的滑片应滑到最_______（选填“左”或“右”）端；（3）小明将10Ω的定值电阻接入电路中，闭合开关，调节滑动变阻器的滑片，使定值电阻两端电压为4V，读出并记录电流表示数；保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻后，直接闭合开关，电压表的示数将_______（选填“大于”、“小于”或“等于”）4V，此时应将滑动变阻器的滑片在原来基础上向______（选填“左”或“右”）端移动，直到电压表的示数再次达到4V，记录电流表的示数；（4）当小明将50Ω定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值电阻两端电压为4V，则原因可能是__________________________（写出一条即可）。解析：（1）小明连接好如图甲所示的电路，该电路有一处故障是：电阻与电流表并联了，该电流表应与电阻串联，电压表与电阻并联，如下图所示：第2页共8页（2）滑动变阻器的滑片应置于阻值最大处，即图中最左端；（3）实验中，当把10Ω的电阻换成20Ω的电阻后，根据分压原理，电阻两端的电压变大，研究电流与电阻关系时要控制电压不变，根据串联电路电压的规律，要增大滑动变阻器两端的电压，由分压原理，要增大滑动变阻器电阻阻值，故应把滑动变阻器滑片向左滑动；（4）4节新干电池电压为6V，电阻两端的电压始终保持Uv=4V，根据串联电路电压的规律，变阻器分得的电压：U滑=U－Uv=6V－4V=2V，变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入50Ω电阻时，变阻器连入电路中的电阻为：R滑=0.5×50Ω=25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器，而现有变阻器的最大电阻太小；控制的电阻电压不变，变阻器分得的电压过小，即电源电压太大了；故当小明将50Ω定值电阻接入电路时，无论怎样调节滑动变阻器的滑片，都无法使定值电阻两端电压为4V，则原因可能是所选滑动变阻器的最大阻值太小或电源电压过大；答案（1）见解答；（2）左；（3）大于；左；（4）所选滑动变阻器的最大阻值太小（或电源电压过大）。二、更换电阻后的操作例2.（2023年山东威海中考题）在探究“电流与电阻的关系”实验中，电源电压恒为9V滑动变阻器规格为“50L2A”。（1）根据图甲所示的电路图，请用笔画线代替导线，将图乙所示的实物图连接完整（导线不允许交叉）；（2）连接好电路，将滑动变阻器阻值调到最大，闭合开关，移动滑片，发现电流表无示数，电压表示数始终接近电源电压。导致这一现象的原因可能是________。A.电流表损坏B.滑动变阻器短路C.定值电阻R接触不良D.定值电阻R短路（3）排除故障继续实验，更换不同的定值电阻后，都需要调节滑动变阻器，其目的是_________，实验数据如表所示，其中第6次实验中电流表示数如图丙所示，其读数为_______A；实验次数123456……第3页共8页电阻R/Ω57.512152025……电流I/A1.20.80.480.40.32……（4）在如图所示坐标系中已经描出所有实验数据对应的点，请绘出图象，分析并得出结论：_______________________________________________；（5）实验完成后，在评估“将5Ω电阻更换成7.5Ω电阻继续实验”这一环节中，甲小组认为，更换成7.5Ω电阻后需要将滑动变阻器阻值调到最大，才能闭合开关进行实验；而乙小组认为，更换成7.5Ω电阻后不需要将滑动变阻器阻值调到最大，可直接闭合开关进行实验。你认为哪个小组的观点正确并写出理由：______________________________________。解析：（1）由图甲可知滑片左移滑动变阻器接入电路的电阻变大，所以导线连接滑动变阻器的右下接线柱，如图：（2）闭合开关，移动滑片，发现电流表无示数，说明电路断路，电压表示数始终接近电源电压，说明电...
