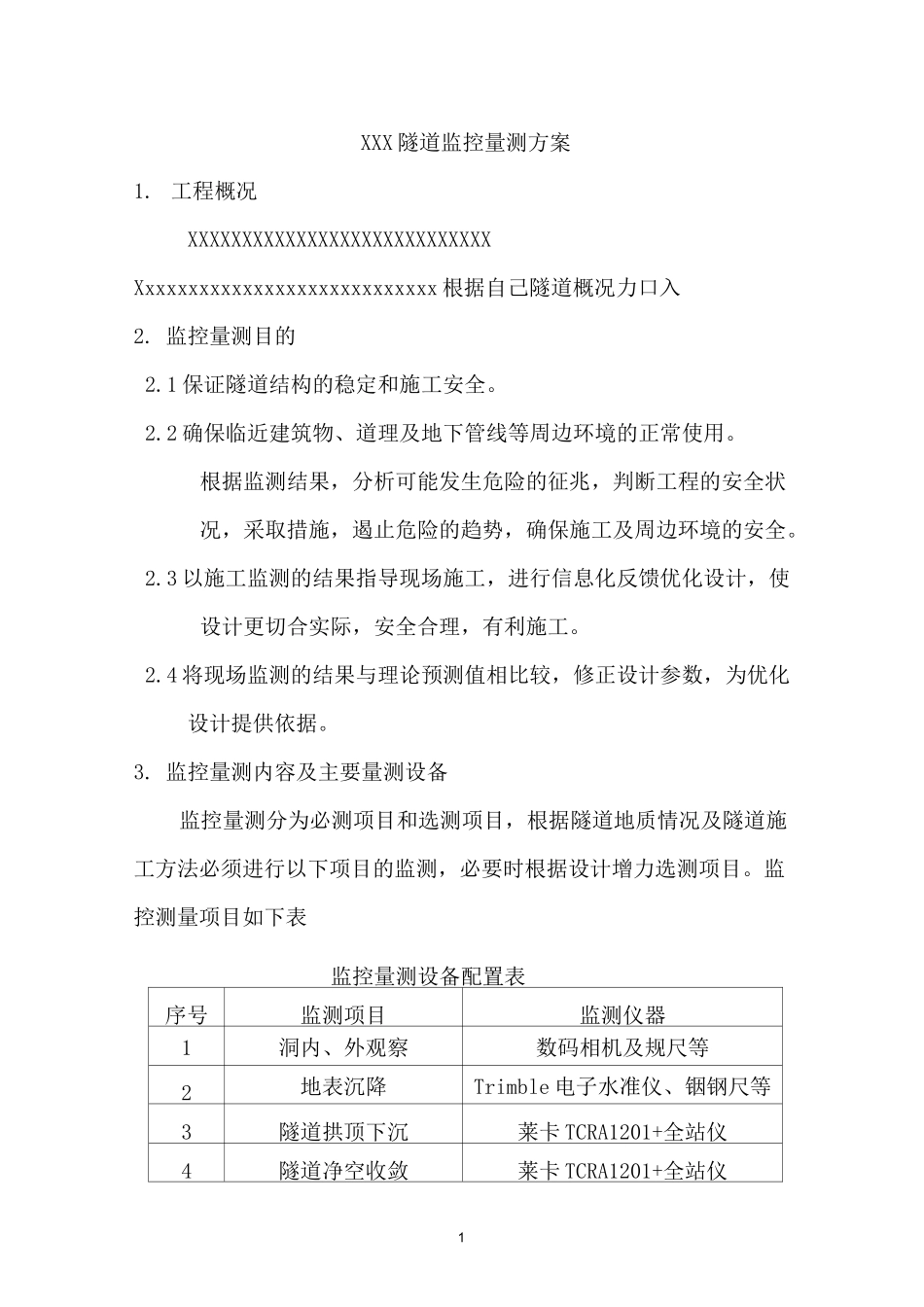

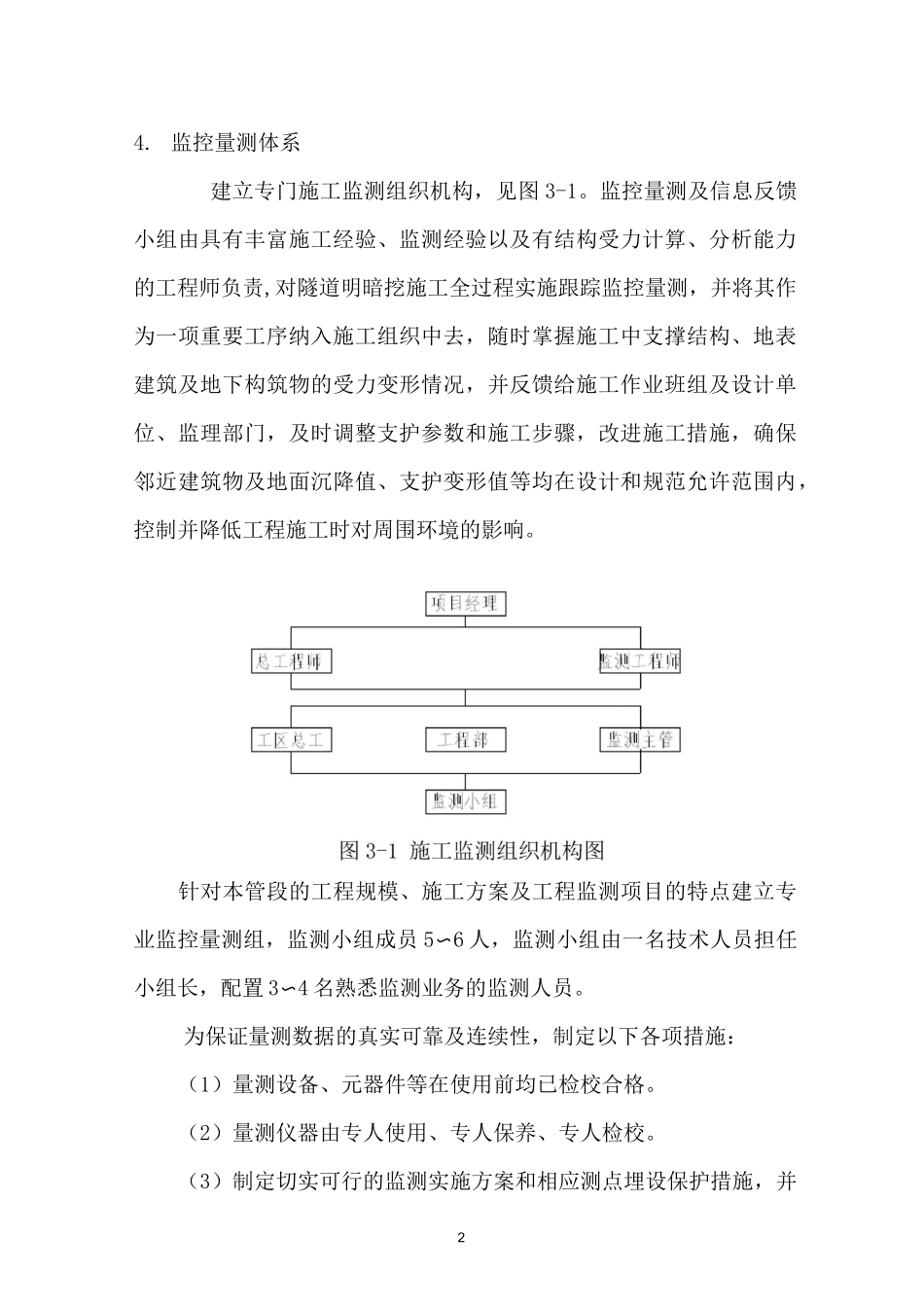

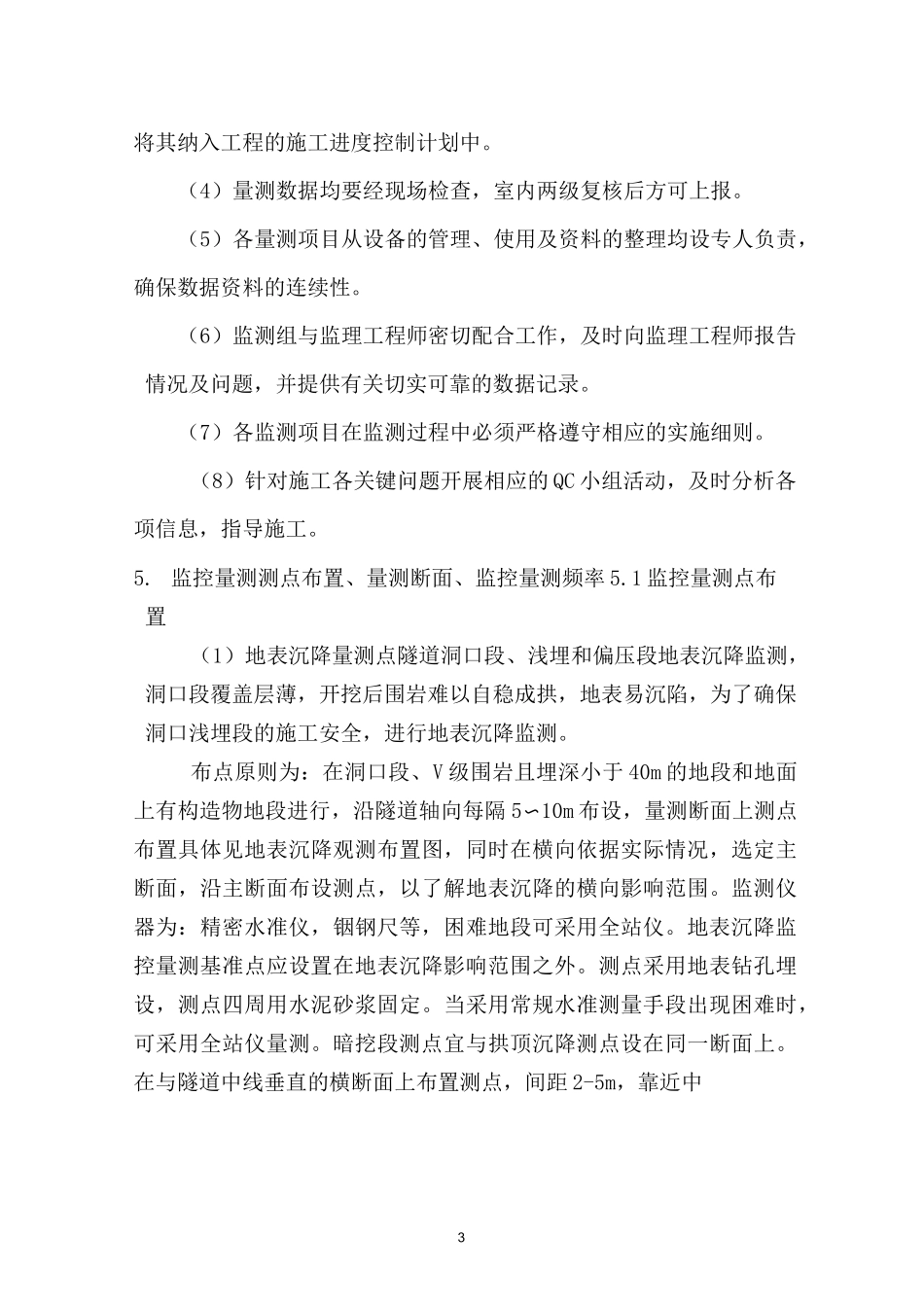

1XXX隧道监控量测方案1.工程概况XXXXXXXXXXXXXXXXXXXXXXXXXXXXXxxxxxxxxxxxxxxxxxxxxxxxxxxx根据自己隧道概况力口入2.监控量测目的2.1保证隧道结构的稳定和施工安全。2.2确保临近建筑物、道理及地下管线等周边环境的正常使用。根据监测结果，分析可能发生危险的征兆，判断工程的安全状况，采取措施，遏止危险的趋势，确保施工及周边环境的安全。2.3以施工监测的结果指导现场施工，进行信息化反馈优化设计，使设计更切合实际，安全合理，有利施工。2.4将现场监测的结果与理论预测值相比较，修正设计参数，为优化设计提供依据。3.监控量测内容及主要量测设备监控量测分为必测项目和选测项目，根据隧道地质情况及隧道施工方法必须进行以下项目的监测，必要时根据设计增力选测项目。监控测量项目如下表监控量测设备配置表序号监测项目监测仪器1洞内、外观察数码相机及规尺等2地表沉降Trimble电子水准仪、铟钢尺等3隧道拱顶下沉莱卡TCRA1201+全站仪4隧道净空收敛莱卡TCRA1201+全站仪24.监控量测体系建立专门施工监测组织机构，见图3-1。监控量测及信息反馈小组由具有丰富施工经验、监测经验以及有结构受力计算、分析能力的工程师负责,对隧道明暗挖施工全过程实施跟踪监控量测，并将其作为一项重要工序纳入施工组织中去，随时掌握施工中支撑结构、地表建筑及地下构筑物的受力变形情况，并反馈给施工作业班组及设计单位、监理部门，及时调整支护参数和施工步骤，改进施工措施，确保邻近建筑物及地面沉降值、支护变形值等均在设计和规范允许范围内，控制并降低工程施工时对周围环境的影响。针对本管段的工程规模、施工方案及工程监测项目的特点建立专业监控量测组，监测小组成员5〜6人，监测小组由一名技术人员担任小组长，配置3〜4名熟悉监测业务的监测人员。为保证量测数据的真实可靠及连续性，制定以下各项措施：（1）量测设备、元器件等在使用前均已检校合格。（2）量测仪器由专人使用、专人保养、专人检校。（3）制定切实可行的监测实施方案和相应测点埋设保护措施，并3将其纳入工程的施工进度控制计划中。（4）量测数据均要经现场检查，室内两级复核后方可上报。（5）各量测项目从设备的管理、使用及资料的整理均设专人负责，确保数据资料的连续性。（6）监测组与监理工程师密切配合工作，及时向监理工程师报告情况及问题，并提供有关切实可靠的数据记录。（7）各监测项目在监测过程中必须严格遵守相应的实施细则。（8）针对施工各关键问题开展相应的QC小组活动，及时分析各项信息，指导施工。5.监控量测测点布置、量测断面、监控量测频率5.1监控量测点布置（1）地表沉降量测点隧道洞口段、浅埋和偏压段地表沉降监测，洞口段覆盖层薄，开挖后围岩难以自稳成拱，地表易沉陷，为了确保洞口浅埋段的施工安全，进行地表沉降监测。布点原则为：在洞口段、V级围岩且埋深小于40m的地段和地面上有构造物地段进行，沿隧道轴向每隔5〜10m布设，量测断面上测点布置具体见地表沉降观测布置图，同时在横向依据实际情况，选定主断面，沿主断面布设测点，以了解地表沉降的横向影响范围。监测仪器为：精密水准仪，铟钢尺等，困难地段可采用全站仪。地表沉降监控量测基准点应设置在地表沉降影响范围之外。测点采用地表钻孔埋设，测点四周用水泥砂浆固定。当采用常规水准测量手段出现困难时，可采用全站仪量测。暗挖段测点宜与拱顶沉降测点设在同一断面上。在与隧道中线垂直的横断面上布置测点，间距2-5m，靠近中4线的位置适当加密，外侧渐稀，量测范围为中线两侧不小于HO+B明挖段量测范围为基坑开挖边线两侧不小于3倍开挖深度。暗挖段地表下沉测点布置示意图（2）洞内监测点布置根据初步设计图及相关技术要求，隧道有以下三种开挖方式，有三种测点布置方式，其示意图如下：54拱顶下沉“周边收洞内监控量测点不得焊于钢架上，必须单独打孔直接安装于岩体中，所有测点均采用60cm长①22螺纹钢制作，打入围岩并外露5cm,并将长5cm的5*5角钢焊接在钢筋外露部分，贴反射片，以便观测。基准点埋设与已经施工完二衬混凝土结构的边墙部位，并标识保护。5.2量测断面间距（1）地表沉降洞口及浅埋段监测点必须按照5...
