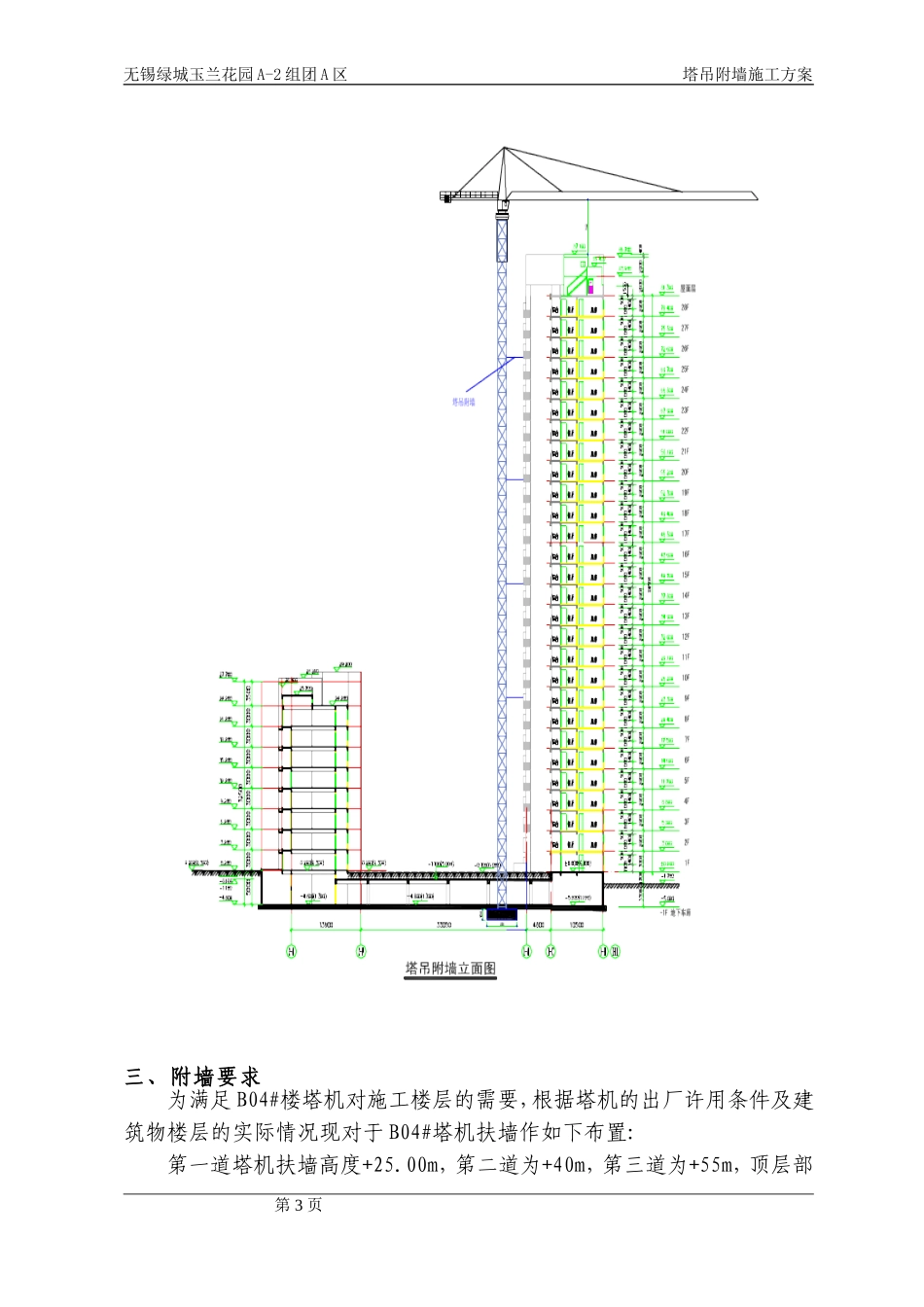

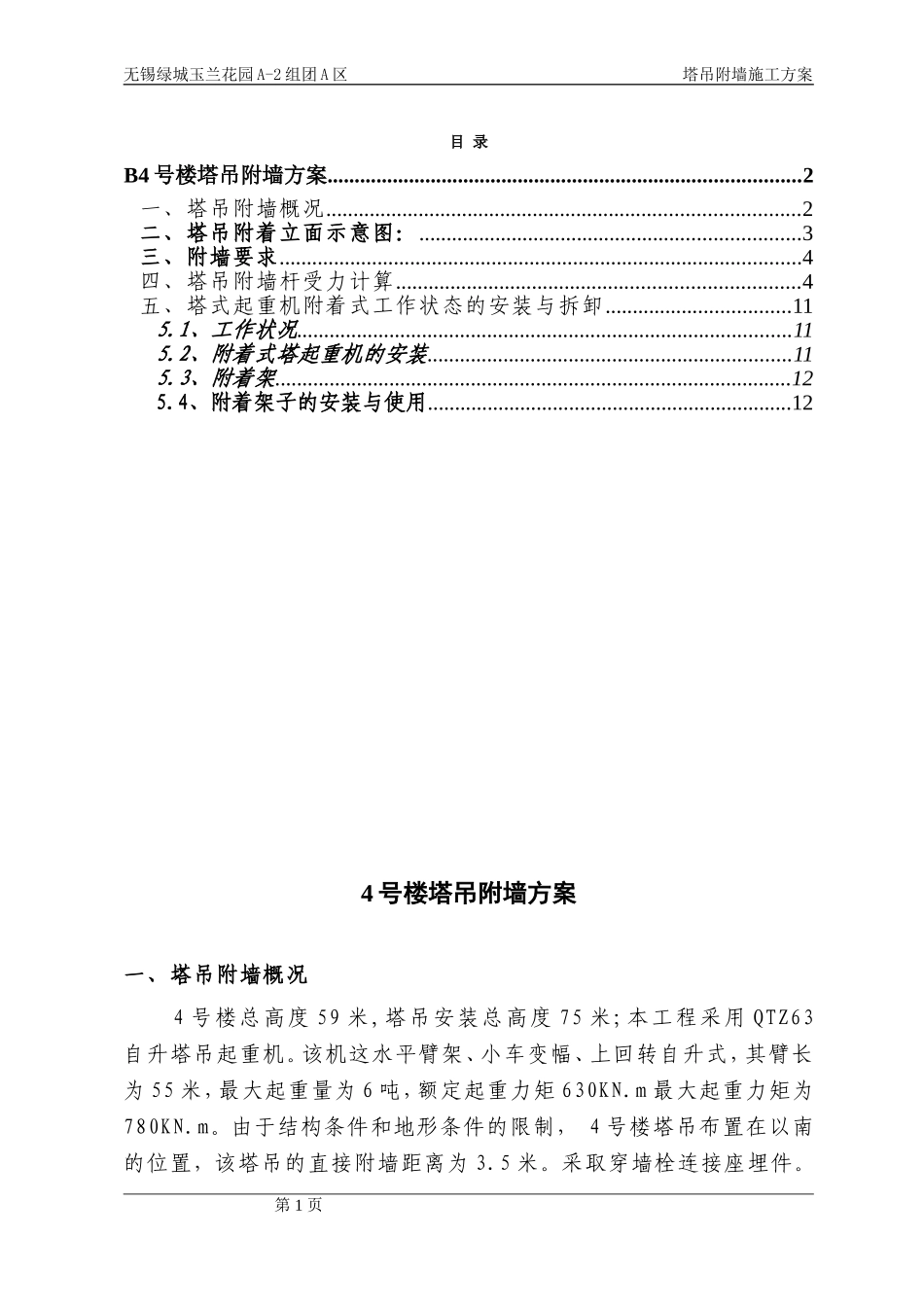

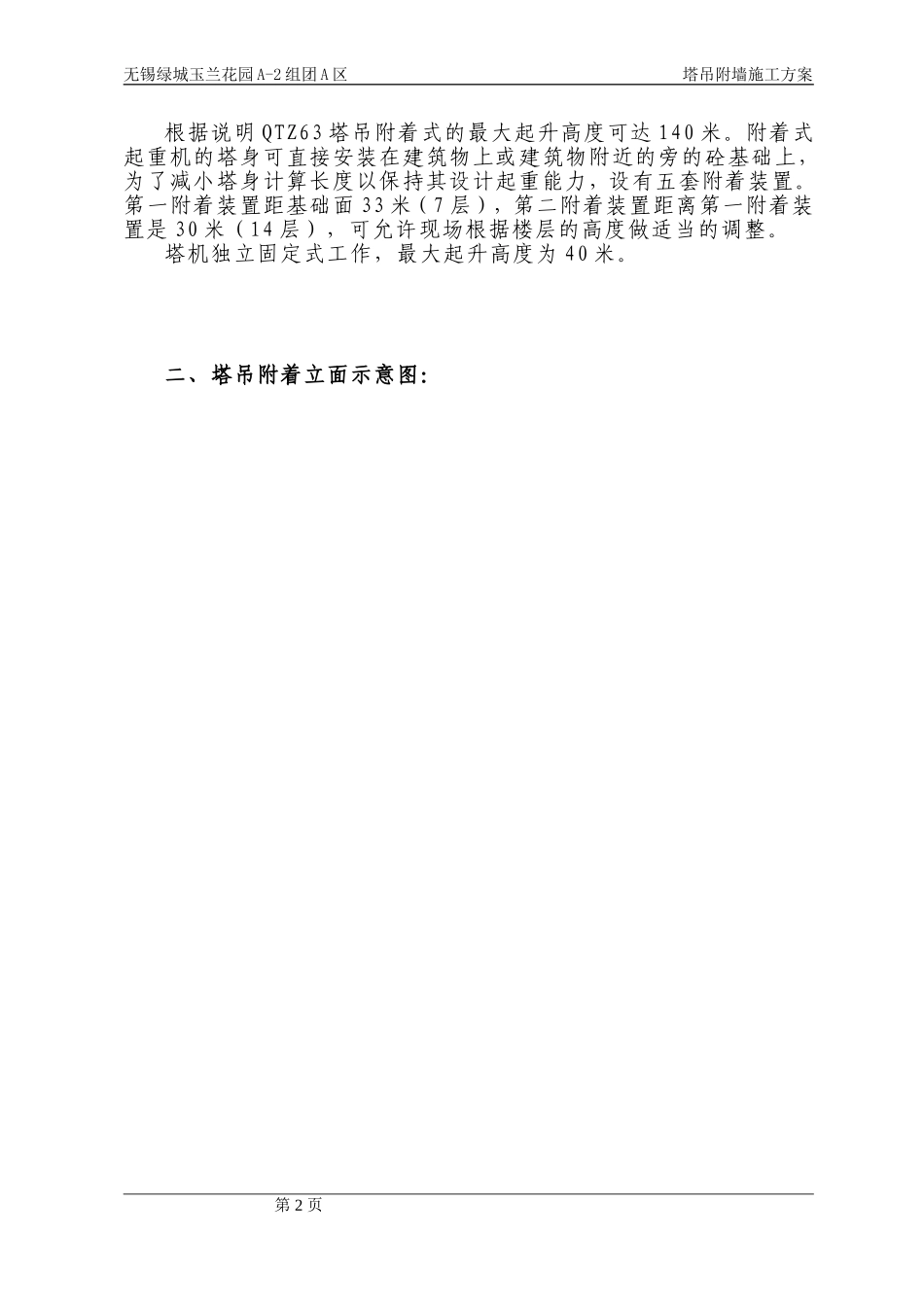

无锡绿城玉兰花园A-2组团A区塔吊附墙施工方案目录B4号楼塔吊附墙方案.......................................................................................2一、塔吊附墙概况.......................................................................................2二、塔吊附着立面示意图：......................................................................3三、附墙要求................................................................................................4四、塔吊附墙杆受力计算..........................................................................4五、塔式起重机附着式工作状态的安装与拆卸..................................115.1、工作状况...........................................................................................115.2、附着式塔起重机的安装...................................................................115.3、附着架...............................................................................................125.4、附着架子的安装与使用...................................................................124号楼塔吊附墙方案一、塔吊附墙概况4号楼总高度59米,塔吊安装总高度75米;本工程采用QTZ63自升塔吊起重机。该机这水平臂架、小车变幅、上回转自升式，其臂长为55米，最大起重量为6吨，额定起重力矩630KN.m最大起重力矩为780KN.m。由于结构条件和地形条件的限制，4号楼塔吊布置在以南的位置，该塔吊的直接附墙距离为3.5米。采取穿墙栓连接座埋件。第1页无锡绿城玉兰花园A-2组团A区塔吊附墙施工方案根据说明QTZ63塔吊附着式的最大起升高度可达140米。附着式起重机的塔身可直接安装在建筑物上或建筑物附近的旁的砼基础上，为了减小塔身计算长度以保持其设计起重能力，设有五套附着装置。第一附着装置距基础面33米（7层），第二附着装置距离第一附着装置是30米（14层），可允许现场根据楼层的高度做适当的调整。塔机独立固定式工作，最大起升高度为40米。二、塔吊附着立面示意图：第2页无锡绿城玉兰花园A-2组团A区塔吊附墙施工方案三、附墙要求为满足B04#楼塔机对施工楼层的需要，根据塔机的出厂许用条件及建筑物楼层的实际情况现对于B04#塔机扶墙作如下布置:第一道塔机扶墙高度+25.00m，第二道为+40m，第三道为+55m，顶层部第3页无锡绿城玉兰花园A-2组团A区塔吊附墙施工方案位按三层设置一道。墙面附着点中心距离4200mm采用穿墙螺栓连接座埋件根据塔机使用说明书扶墙点以上悬臂最大高度不超过32.5米。附着架是由四个撑杆和一套环梁等组成，安装时调节螺栓，调整撑杆长度，使塔身轴线垂直，用经纬仪检测，误差控制在H/1000以内。附墙部位的墙板、梁钢筋的配筋，附墙件侧边各附加2根Φ14钢筋。四、塔吊附墙杆受力计算（一）、塔吊附墙内力计算，将对以下两种最不利受力情况进行：1、塔机满载工作，起重臂顺塔身x-x轴或y-y轴，风向垂直于起重臂；2、塔机处于非工作状态，起重臂处于塔身对角线，风向由起重臂吹向平衡臂。对于第一种受力状态，塔身附墙承担吊臂制动和风力产生的扭矩和附墙以上自由高度下塔身产生的水平剪力。对于第二种受力状态，塔身附墙仅承受附墙以上自由高度下塔身产生的水平剪力。以下分别对不同受力情况进行计算：（二）、对第一种受力状态，附墙上口塔身段面内力为：弯矩：M=164.83（T.m）剪力：V=3.013（T）扭矩：T=12（T.m）,则:1、当剪力沿x-x轴时，由∑MB=0，得T+V*L1-LB0’*N1=0即：N1=（T+V*L1）/LB0’=（12+3.013*3.65）/5.932=3.88（T）通过三角函数关系，得支座A反力为：RAY=N1*sin52.3426=3.88*sin52.3426=2.84（T）RAx=N1*cos52.3426=3.88*cos52.3426=2.64（T）由∑MC=0，得N3*LG0’+T+V*0.8=0第4页无锡绿城玉兰花园A-2组团A区塔吊附墙施工方案即：N3=-（T+V*0.8）/LG0’=-（12+3.013*0.8）/0.966=-14.92（T）由∑M0’=0，得N2*LC0’-(T+V*L6)=0即：N2=（T+V*L6）/LC0’=（12+3.013*0.027）/0.98=12.33（T）由力平衡公式∑Ni=0，得RAY+RBY=0...
