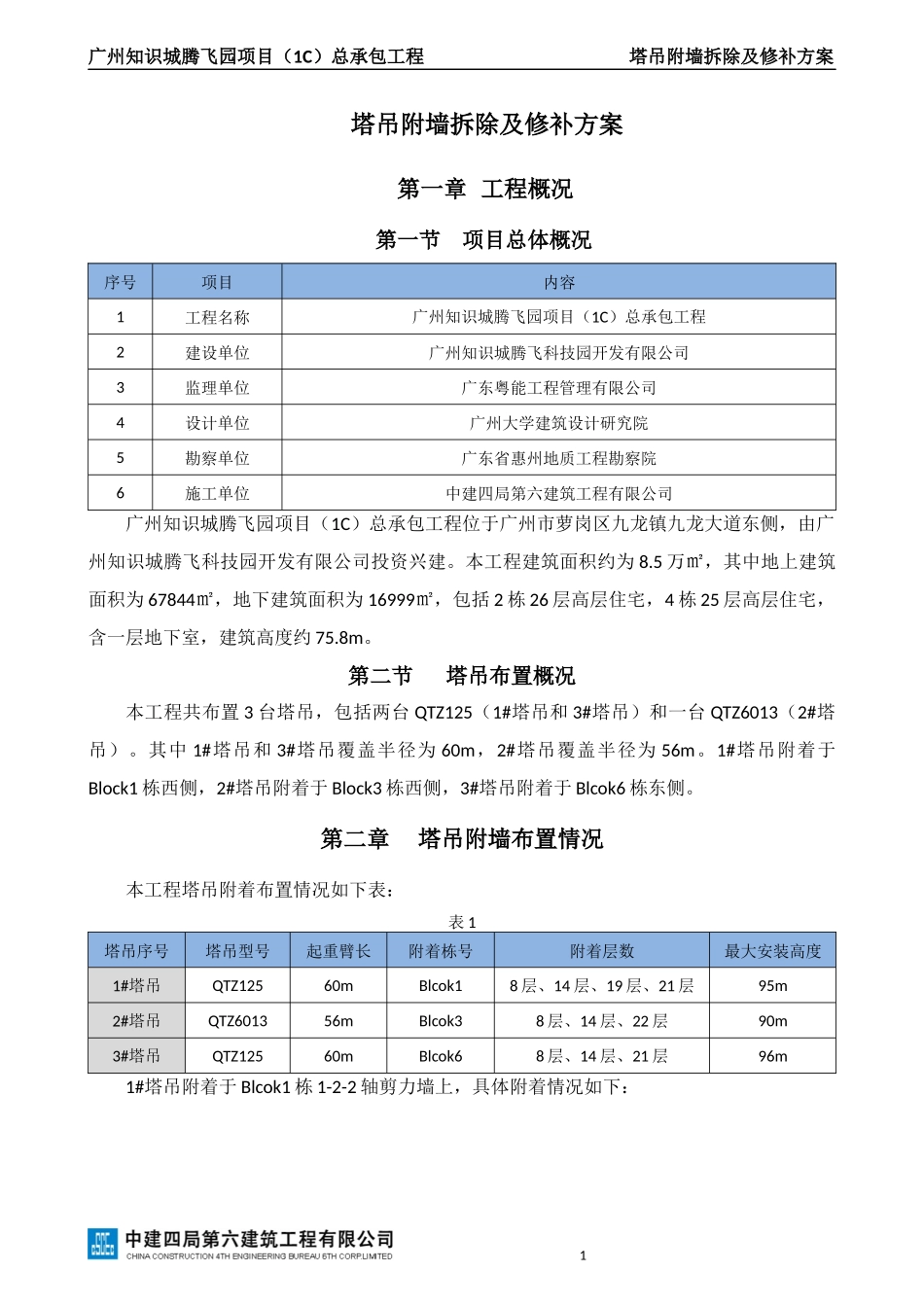

广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案塔吊附墙拆除及修补方案第一章工程概况第一节项目总体概况序号项目内容1工程名称广州知识城腾飞园项目（1C）总承包工程2建设单位广州知识城腾飞科技园开发有限公司3监理单位广东粤能工程管理有限公司4设计单位广州大学建筑设计研究院5勘察单位广东省惠州地质工程勘察院6施工单位中建四局第六建筑工程有限公司广州知识城腾飞园项目（1C）总承包工程位于广州市萝岗区九龙镇九龙大道东侧，由广州知识城腾飞科技园开发有限公司投资兴建。本工程建筑面积约为8.5万㎡，其中地上建筑面积为67844㎡，地下建筑面积为16999㎡，包括2栋26层高层住宅，4栋25层高层住宅，含一层地下室，建筑高度约75.8m。第二节塔吊布置概况本工程共布置3台塔吊，包括两台QTZ125（1#塔吊和3#塔吊）和一台QTZ6013（2#塔吊）。其中1#塔吊和3#塔吊覆盖半径为60m，2#塔吊覆盖半径为56m。1#塔吊附着于Block1栋西侧，2#塔吊附着于Block3栋西侧，3#塔吊附着于Blcok6栋东侧。第二章塔吊附墙布置情况本工程塔吊附着布置情况如下表：表1塔吊序号塔吊型号起重臂长附着栋号附着层数最大安装高度1#塔吊QTZ12560mBlcok18层、14层、19层、21层95m2#塔吊QTZ601356mBlcok38层、14层、22层90m3#塔吊QTZ12560mBlcok68层、14层、21层96m1#塔吊附着于Blcok1栋1-2-2轴剪力墙上，具体附着情况如下：1广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案表2：1#塔吊附着平面示意图2#塔吊附着于Blcok3栋3-2-1轴剪力墙上，具体附着情况如下：2广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案表3：2#塔吊附着平面示意图3#塔吊附着于Blcok6栋6-3-5轴剪力墙上，具体附着情况如下：表4：3#塔吊附着平面示意图第三章塔吊附墙拆除方案根据现场塔吊布置情况，拟采用钢管悬挑脚手架对塔吊附墙进行拆除，根据塔吊附墙的位置，合理安排悬挑钢管脚手架搭设的方式。第一节钢管悬挑脚手架的设计因每台塔吊附墙安装部位各有差异，为确保塔吊附墙拆除的安全性，对每台塔吊每个附墙钢管悬挑脚手架单独设计。根据1#塔吊的附墙布置情况，钢管悬挑外架设计如下：3广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案1#塔吊附墙拆除外架设计平面4广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案1-1剖面2-2剖面5广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案3-3剖面4-4剖面6广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案根据2#塔吊的附墙布置情况，钢管悬挑外架设计如下：2#塔吊附墙拆除外架设计平面7广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案1-1剖面2-2剖面根据3#塔吊的附墙布置情况，钢管悬挑外架设计如下：8广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案2#塔吊附墙拆除外架设计平面1-1剖面9广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案2-2剖面第二节钢管悬挑脚手架的搭设要求1.材料要求1.1钢管钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管采用外径48mm，壁厚3.0mm的高频焊接钢管。严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用；1.2扣件扣件各部位不应有裂纹。盖板与座的张开距离不得小于50mm。铆接处应牢固，不应有裂纹。扣件表面大于10mm2的砂眼不应超过3处，且累计面积不应大于50mm2。扣件表面粘砂面积累计不大于150mm2。错箱不应大于1mm。扣件表面凸（或凹）的高（或深）值不应大于1mm。扣件与钢管接触部位不应有氧化皮，其他部位氧化皮面积累计不应大于150mm2。1.3安全网缝线不应有跳针、漏缝，缝边应均匀。网体上不应有断纱、破洞、变形及有碍使用的编织缺陷。10广州知识城腾飞园项目（1C）总承包工程塔吊附墙拆除及修补方案每张密目网允许有一个缝接，缝接部位应端正牢固。密目网个边缝部位的开眼环扣应牢固可靠。2.搭设要求悬挑钢管脚手架搭设各部位杆件之间间距参照本章第一节外架设计进行搭设。本方案中，所有从室内伸出室外的悬挑钢管、室外悬挑受弯水平钢管必须采用完整的钢管，严禁采用对接扣件进行连接。悬...
