塔吊附墙方案VIP免费

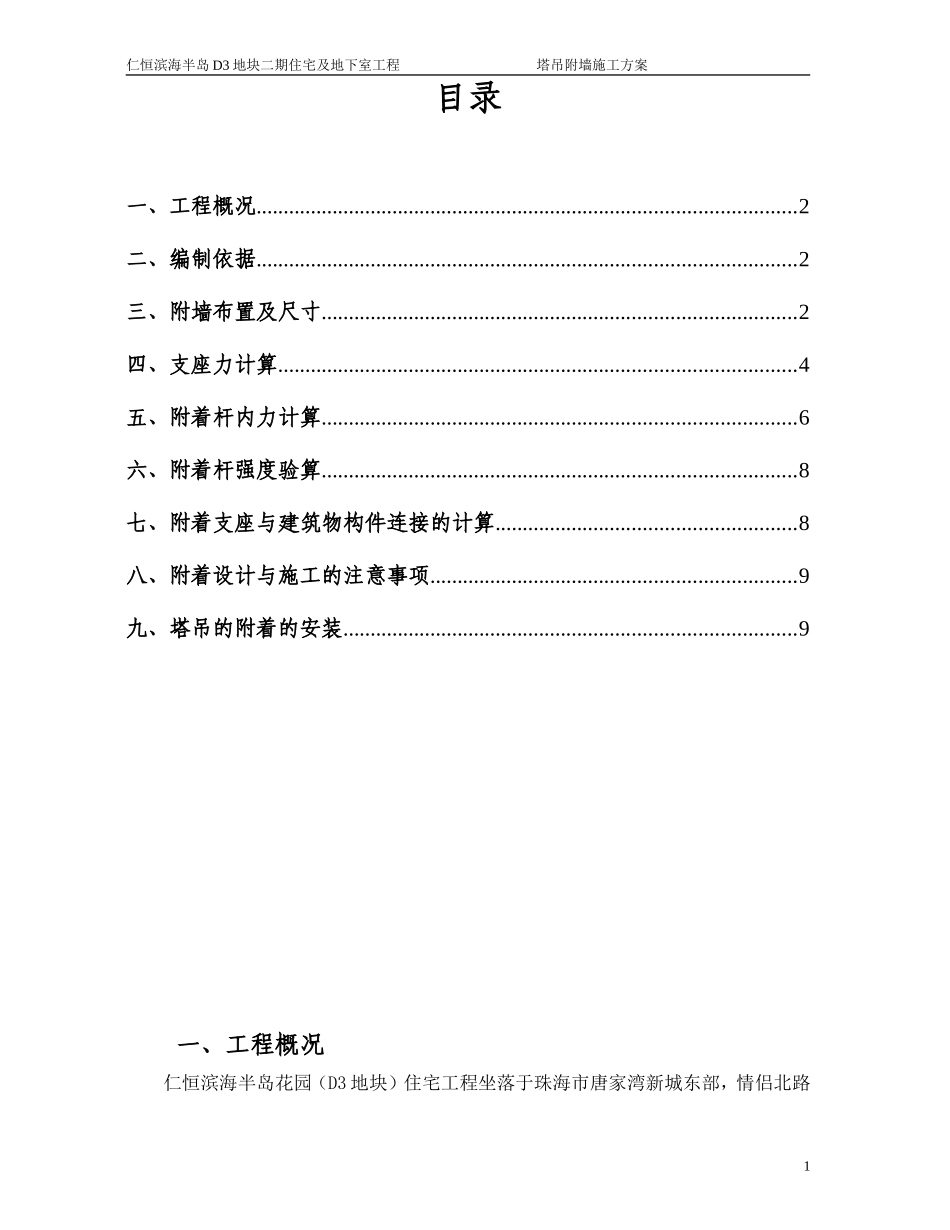

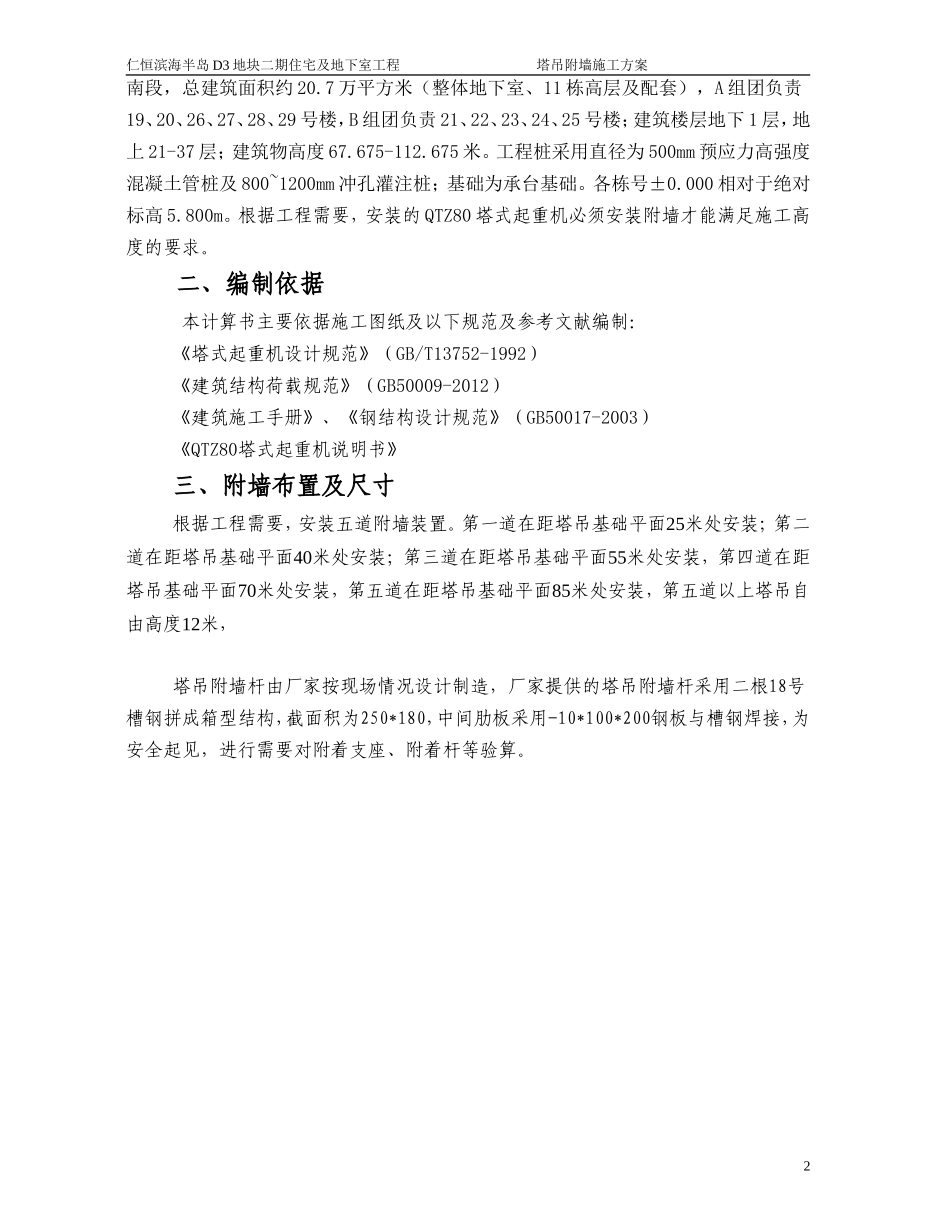

仁恒滨海半岛D3地块二期住宅及地下室工程塔吊附墙施工方案目录一、工程概况...................................................................................................2二、编制依据...................................................................................................2三、附墙布置及尺寸.......................................................................................2四、支座力计算...............................................................................................4五、附着杆内力计算.......................................................................................6六、附着杆强度验算.......................................................................................8七、附着支座与建筑物构件连接的计算.......................................................8八、附着设计与施工的注意事项...................................................................9九、塔吊的附着的安装...................................................................................9一、工程概况仁恒滨海半岛花园（D3地块）住宅工程坐落于珠海市唐家湾新城东部，情侣北路1仁恒滨海半岛D3地块二期住宅及地下室工程塔吊附墙施工方案南段，总建筑面积约20.7万平方米（整体地下室、11栋高层及配套），A组团负责19、20、26、27、28、29号楼，B组团负责21、22、23、24、25号楼；建筑楼层地下1层，地上21-37层；建筑物高度67.675-112.675米。工程桩采用直径为500mm预应力高强度混凝土管桩及800~1200mm冲孔灌注桩；基础为承台基础。各栋号±0.000相对于绝对标高5.800m。根据工程需要，安装的QTZ80塔式起重机必须安装附墙才能满足施工高度的要求。二、编制依据本计算书主要依据施工图纸及以下规范及参考文献编制：《塔式起重机设计规范》（GB/T13752-1992）《建筑结构荷载规范》（GB50009-2012）《建筑施工手册》、《钢结构设计规范》（GB50017-2003）《QTZ80塔式起重机说明书》三、附墙布置及尺寸根据工程需要，安装五道附墙装置。第一道在距塔吊基础平面25米处安装；第二道在距塔吊基础平面40米处安装；第三道在距塔吊基础平面55米处安装，第四道在距塔吊基础平面70米处安装，第五道在距塔吊基础平面85米处安装，第五道以上塔吊自由高度12米，塔吊附墙杆由厂家按现场情况设计制造，厂家提供的塔吊附墙杆采用二根18号槽钢拼成箱型结构，截面积为250*180，中间肋板采用-10*100*200钢板与槽钢焊接，为安全起见，进行需要对附着支座、附着杆等验算。2仁恒滨海半岛D3地块二期住宅及地下室工程塔吊附墙施工方案塔吊附墙平面图19#、20#、21#、22#、23#、26#楼QTZ80塔吊附墙立面图3仁恒滨海半岛D3地块二期住宅及地下室工程塔吊附墙施工方案25#、28#楼QTZ80塔吊附墙立面图四、支座力计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:风荷载标准值应按照以下公式计算：Wk=W0×μz×μs×βz=0.350×1.170×1.540×0.700=0.441kN/m2；其中W0──基本风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：W0=0.350kN/m2；μz──风压高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：μz=1.540；μs──风荷载体型系数：μs=1.170；βz──高度Z处的风振系数，βz=0.700；风荷载的水平作用力：q=Wk×B×Ks=0.441×1.600×0.200=0.141kN/m；4仁恒滨海半岛D3地块二期住宅及地下室工程塔吊附墙施工方案其中Wk──风荷载水平压力，Wk=0.441kN/m2；B──塔吊作用宽度，B=1.600m；Ks──迎风面积折减系数，Ks=0.200；实际取风荷载的水平作用力q=0.141kN/m；塔吊的最大倾覆力矩：M=1552.000kN.m；弯矩图5仁恒滨海半岛D3地块二期住宅及地下室工程塔吊附墙施工方案变形图剪力图计算结果:Nw=134.5762kN；五、附着杆内力计算计算简图:计算单元的...
