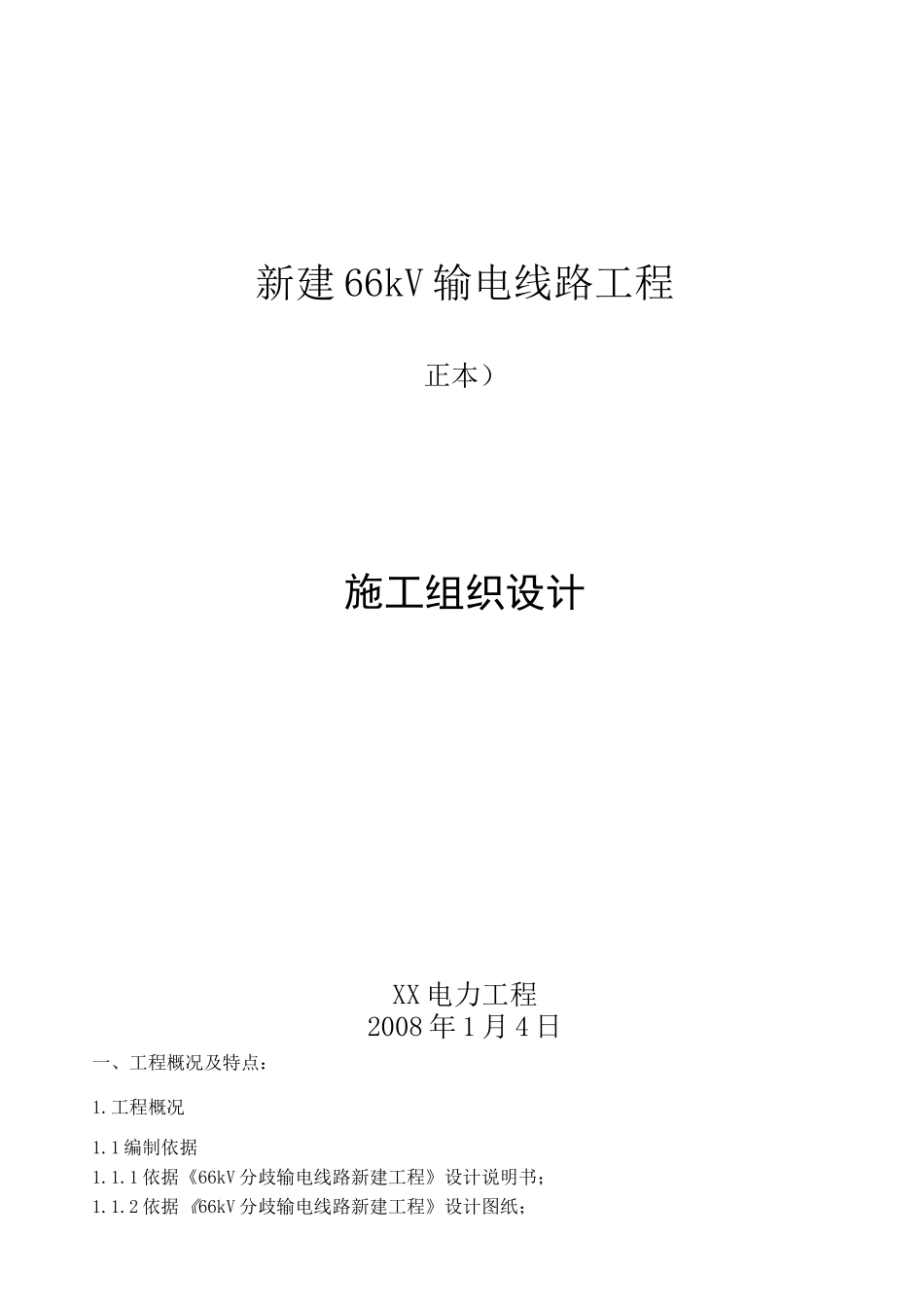

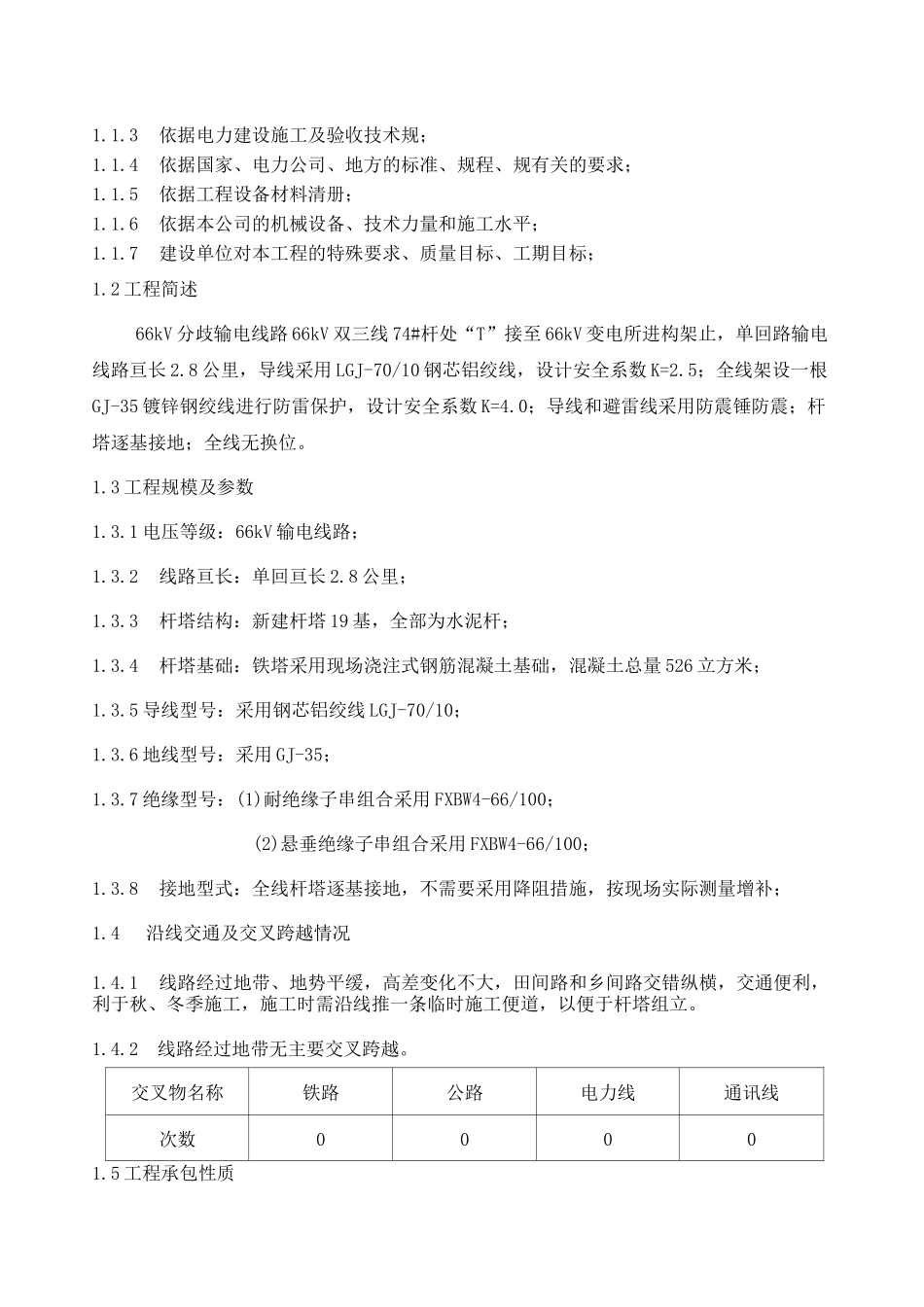

新建66kV输电线路工程正本）施工组织设计XX电力工程2008年1月4日一、工程概况及特点：1.工程概况1.1编制依据1.1.1依据《66kV分歧输电线路新建工程》设计说明书；1.1.2依据《66kV分歧输电线路新建工程》设计图纸；1.1.3依据电力建设施工及验收技术规；1.1.4依据国家、电力公司、地方的标准、规程、规有关的要求；1.1.5依据工程设备材料清册；1.1.6依据本公司的机械设备、技术力量和施工水平；1.1.7建设单位对本工程的特殊要求、质量目标、工期目标；1.2工程简述66kV分歧输电线路66kV双三线74#杆处“T”接至66kV变电所进构架止，单回路输电线路亘长2.8公里，导线采用LGJ-70/10钢芯铝绞线，设计安全系数K=2.5；全线架设一根GJ-35镀锌钢绞线进行防雷保护，设计安全系数K=4.0；导线和避雷线采用防震锤防震；杆塔逐基接地；全线无换位。1.3工程规模及参数1.3.1电压等级：66kV输电线路；1.3.2线路亘长：单回亘长2.8公里；1.3.3杆塔结构：新建杆塔19基，全部为水泥杆；1.3.4杆塔基础：铁塔采用现场浇注式钢筋混凝土基础，混凝土总量526立方米；1.3.5导线型号：采用钢芯铝绞线LGJ-70/10；1.3.6地线型号：采用GJ-35；1.3.7绝缘型号：(1)耐绝缘子串组合采用FXBW4-66/100；(2)悬垂绝缘子串组合采用FXBW4-66/100；1.3.8接地型式：全线杆塔逐基接地，不需要采用降阻措施，按现场实际测量增补；1.4沿线交通及交叉跨越情况1.4.1线路经过地带、地势平缓，高差变化不大，田间路和乡间路交错纵横，交通便利，利于秋、冬季施工，施工时需沿线推一条临时施工便道，以便于杆塔组立。1.4.2线路经过地带无主要交叉跨越。交叉物名称铁路公路电力线通讯线次数00001.5工程承包性质包工不包料、不包设备采购二、现场施工组织机构2.1现场施工组织管理2.1.1施工组织机构施工现场设立工程指挥部，在现场对本茖的实施过程进行组织、管理和协调，指挥部人员由公司各职能部门选派工作骨干人员组成。2.1.1.1施工现场组织机构图施工现场组织机构公司项目经理：施工队长：现场安全员：现场技术员：现场质检员：现场材料员：现场资料员：施工成员：施工现场组织机构关系图2.1.2各部门职责按送是专业管理制度执行。（略）三、3.1施工准备3.1.1各工序开工前，要熟读技术文件，对发现的问题或疑点及时提出，由技术部门向建设单位汇报解决处理;工具要检查、调试好用，满足施工中的要求；材料要在施工前到货，经验收合格，并索取合格证，开工前应将施工材料进行取样、送检，检验合格后，方可正式使用。通讯设备要调试好待用；施工现场清理好。3.1.2人员、机具准备情况表序号名称数量序号名称数量1技术电工15人11牵引车1辆2工程技术人员2人12推土机1辆3爆压工1人13电焊机2台4焊工1人14搅拌机1台5管理人员6人15经纬仪2台6指挥车1辆16机床1台7工程车2辆8运输车1辆98T吊车1辆1025T吊车1辆3.1.3施工工序总体安排施工前期应占地要配合甲方尽快办好，以免给施工带来不便，基础施工要往前抢，并配合甲方联系新建线路的停电日期，以便合理的安排组塔、架线及附件施工，各项施工记录要和施工同时进行，施工工期要在计划的前提下往前抢。3.2施工方案3.2.1施工材料供应3..2.2杆塔组立杆塔采用地面组装用吊车立塔方法3.2.3架空线展放采用人力展放和汽车牵引放线方式3.2.4压接、弛度观测和收线工作本工程导线的接续采用爆压法。采用等长法和异长法结合观测架空线弛度。收线采用牵引车绞磨牵引。3.2.5跳线、附件和接地施工跳线安装应先放样，在进行施工的方法，安装完毕的跳线对任一接地点的距离均需满足设计要求。附件安装严格执行验收规。接地极按图纸现场加工制作，在基础施工时，将接地装置施工完成。四、工期及施工进度计划4.1工期计划及要求4.1.1开、竣工日期：2008年11月20日--2008年12月20日4.1.2本工程施工进度按建设单位的要求排定，制订施工进度形象表并随时准备按照施工进度和工期要求进行调整。4.2影响工期主要因素预想4.2.1影响工期的主要因素大概有：4.2.1.1地方关系不协调，施工过程中受阻停工4.2.1.2征占地受阻，被迫停工4.2.1.3受材料供应限制，影响工期4.3可能误工工序进度保证措施4.3.1前期工作是保证基础施工的重中之重，...
