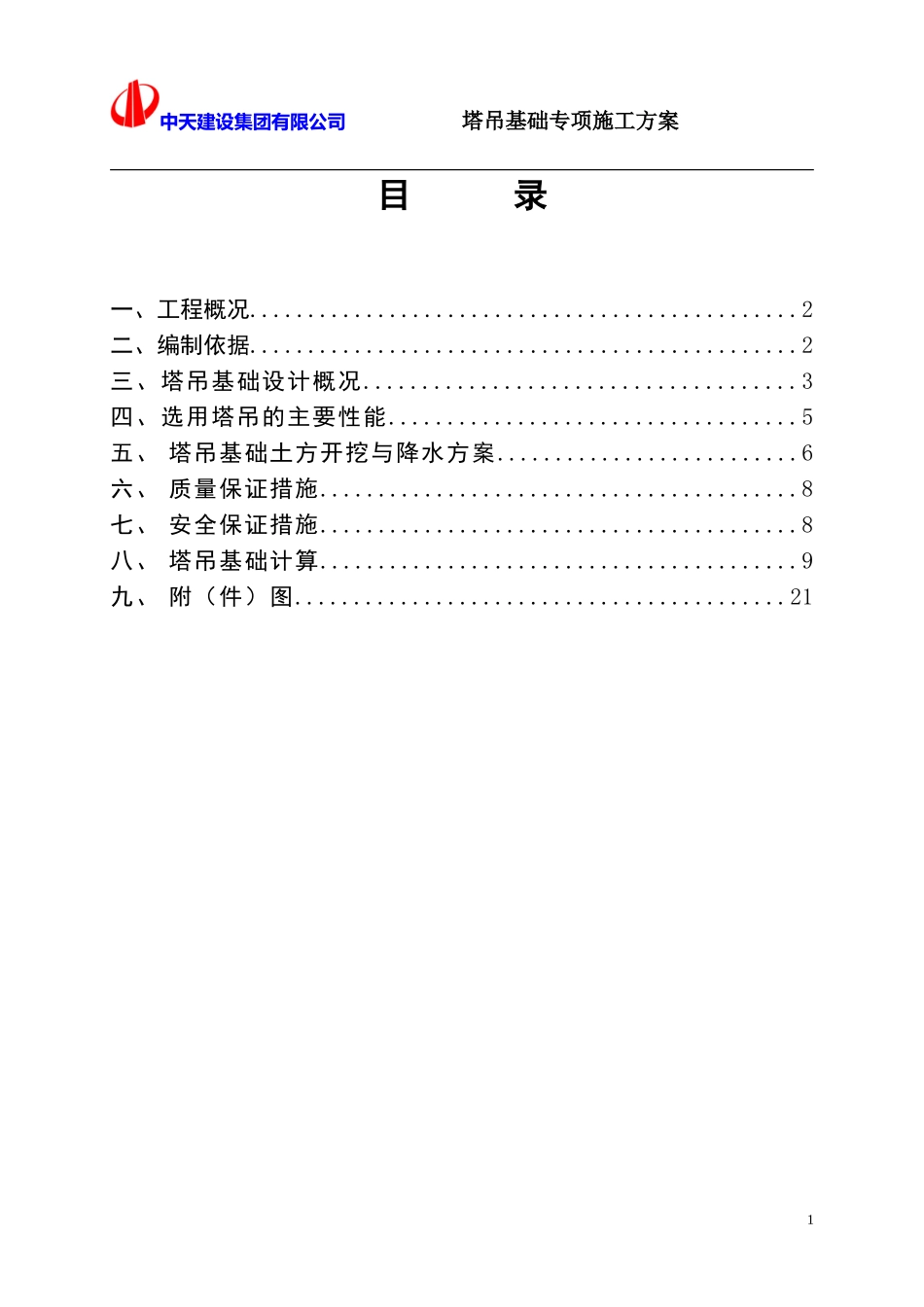

中天建设集团有限公司塔吊基础专项施工方案目录一、工程概况...............................................2二、编制依据...............................................2三、塔吊基础设计概况.....................................3四、选用塔吊的主要性能...................................5五、塔吊基础土方开挖与降水方案..........................6六、质量保证措施.........................................8七、安全保证措施.........................................8八、塔吊基础计算.........................................9九、附（件）图..........................................211中天建设集团有限公司塔吊基础专项施工方案塔吊基础专项施工方案一、工程概况下沙87#地块项目位于杭州市下沙新业北路东侧，上沙路北侧，上沙北路西侧。建筑面积约为99952平方米，其中地上75552平方米，地下24400平方米。其中1#、5#、6#、7#、8#、9#楼共6幢7层住宅，高度22.1米；2#楼为24层住宅，高度75米；3#楼为15层住宅，高度46.1米；4#楼为15层局部23层，高度为46.1～70.1米；1幢2层的售楼部，高度为17.15米。均为框架结构。本工程建筑设计合理使用年限50年，结构的安全等级二级，地基基础设计等级乙级，建筑分类为丙类建筑，抗震设防烈度六度，防水等级一级。本工程地下室、7#、8#、9#楼设计标高±0.000相当于黄海高程8.250m，1#、2#、3#、4#、5#、6#楼设计标高±0.000相当于黄海高程8.050m，售楼部设计标高±0.000相当于黄海高程6.200m，建设单位：杭州龙湖房地产开发有限公司；设计单位：汉嘉设计集团股份有限公司；监理单位：杭州信达投资咨询估价监理有限公司；勘察单位：浙江省工程物探勘察院；施工单位：中天建设集团有限公司二、编制依据1、浙江省工程物探勘察院2010年2月26日提供的《杭州下沙87#地块住宅工程》详细勘察报告。（塔吊基础所在部位的地质报告复印附后）。2、浙江省建设机械有限公司：QTZ63（ZJ5510）塔式起重机产品说明书。杭州杰牌建设机械有限公司：JTZ5510塔式起重机使用说明书3、《建筑地基基础设计规范》（GB50007－2002）4、《建筑桩基技术规范》（JGJ94－2008）5、《混凝土结构设计规范》（GB50010－2002）6、设计施工图纸2中天建设集团有限公司塔吊基础专项施工方案7、《建设施工高处作业安全技术规程》JGJ80-918、《建筑施工安全检查标准》JGJ59-999、《施工手册》10、《钢结构设计规范》GB50017-200311、《钢结构结构施工质量验收规范》GB50205-200112、本工程总体施工组织设计13、集团公司CIS形象设计标准三、塔吊基础设计概况1、地质情况分析根据浙江省工程物探勘察院地质勘察资料，其土层分布依次如下：1-1杂填土，1-2耕土，2-1砂质粉土，2-2粉质粉土，2-2夹粘质粉土，2-3粉砂，2-4粘质粉土，3-1淤泥质粘质粉土，3-2粉质粘土，4圆砾，6-1粉质粘土，6-2粉质粘土，8-1强风化沙砾，8-2中风化砂砾石。（详见《杭州下沙87#地块住宅工程》岩土工程详细勘察报告地质报告）2、塔吊基础布置本工程选用2台杭州杰牌建设机械有限公司生产的JTZ5510塔式起重机和3台浙江省建设机械有限公司生产QTZ63（ZJ5510）塔式起重机，根据总平面布置及工程实际情况，共设置5台塔吊基本可满足场内物件垂直与水平运输需求。塔吊用电从二级配电箱直接引入，并设立专用箱。塔吊布置的位置具体如下：塔吊编号塔吊基础在地下车库的位置地质报告地质剖面图位置塔吊型号塔吊起重高度（M）1#1~2×7L轴处（2#楼东面）剖面8-8中Z6省建机ZJ5510852#9~10×4A~H轴处（3#楼南面）剖面2-2中Z17杰牌JTZ5510503#22~23×4A~H轴处（4#楼南面），剖面2-2中Z25杰牌JTZ5510804#10~11×C~6M轴处（6#楼西面）剖面5-5中J49省建机ZJ5510355#19~20×D~C轴处（5#楼北面）剖面5-5中J52省建机ZJ5510353、塔吊基础设计3中天建设集团有限公司塔吊基础专项施工方案±0.000相当于绝对高程8.250米，现场自然地坪相对标高为-2.30m，地下室底板结构标高为-6.35米，板厚400。因塔吊定位于地下室内，且塔吊将在土方大面开挖前安装，需对塔吊基础部位土方提前进行大开挖后制作基础承台。塔吊基础开...
