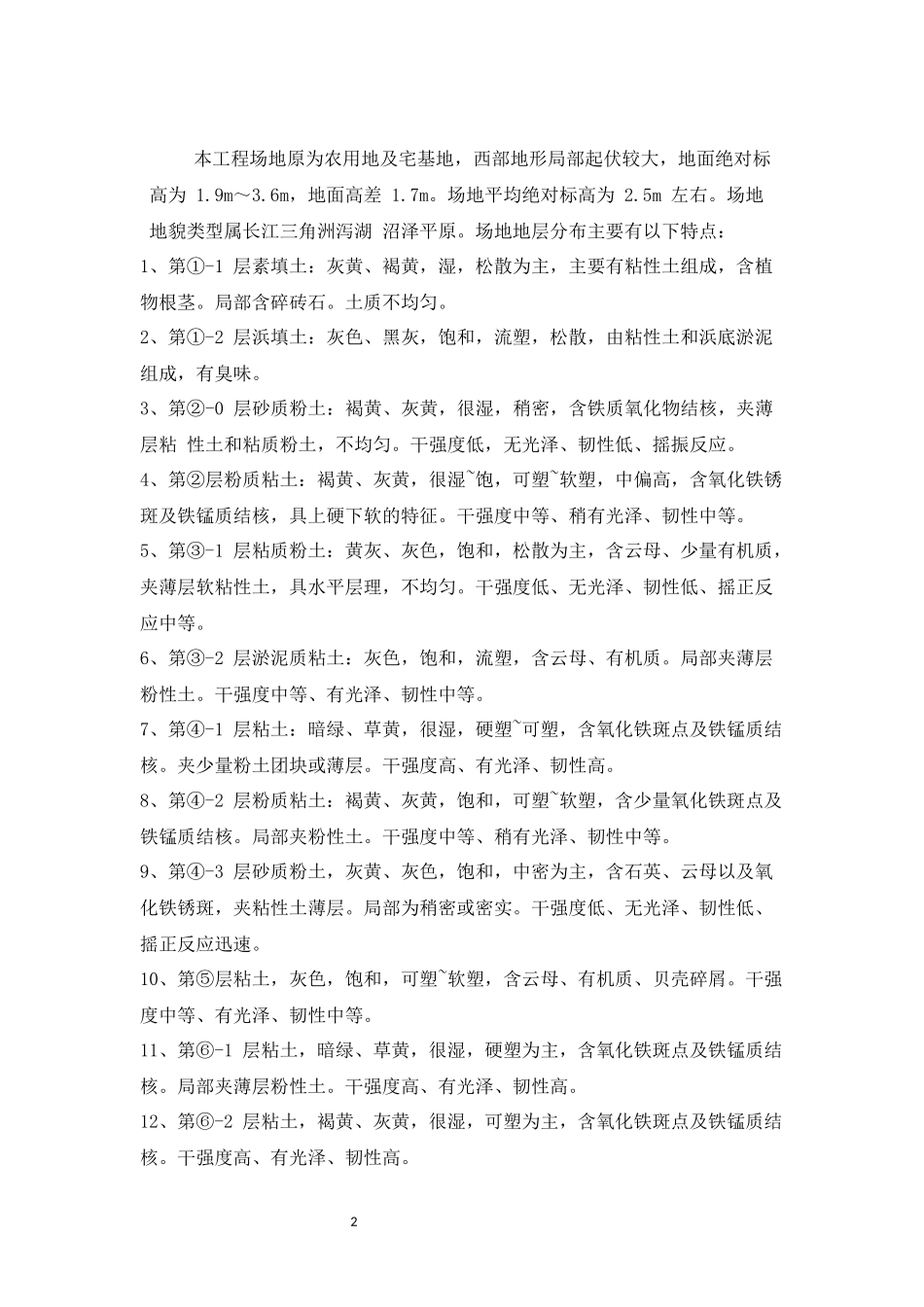

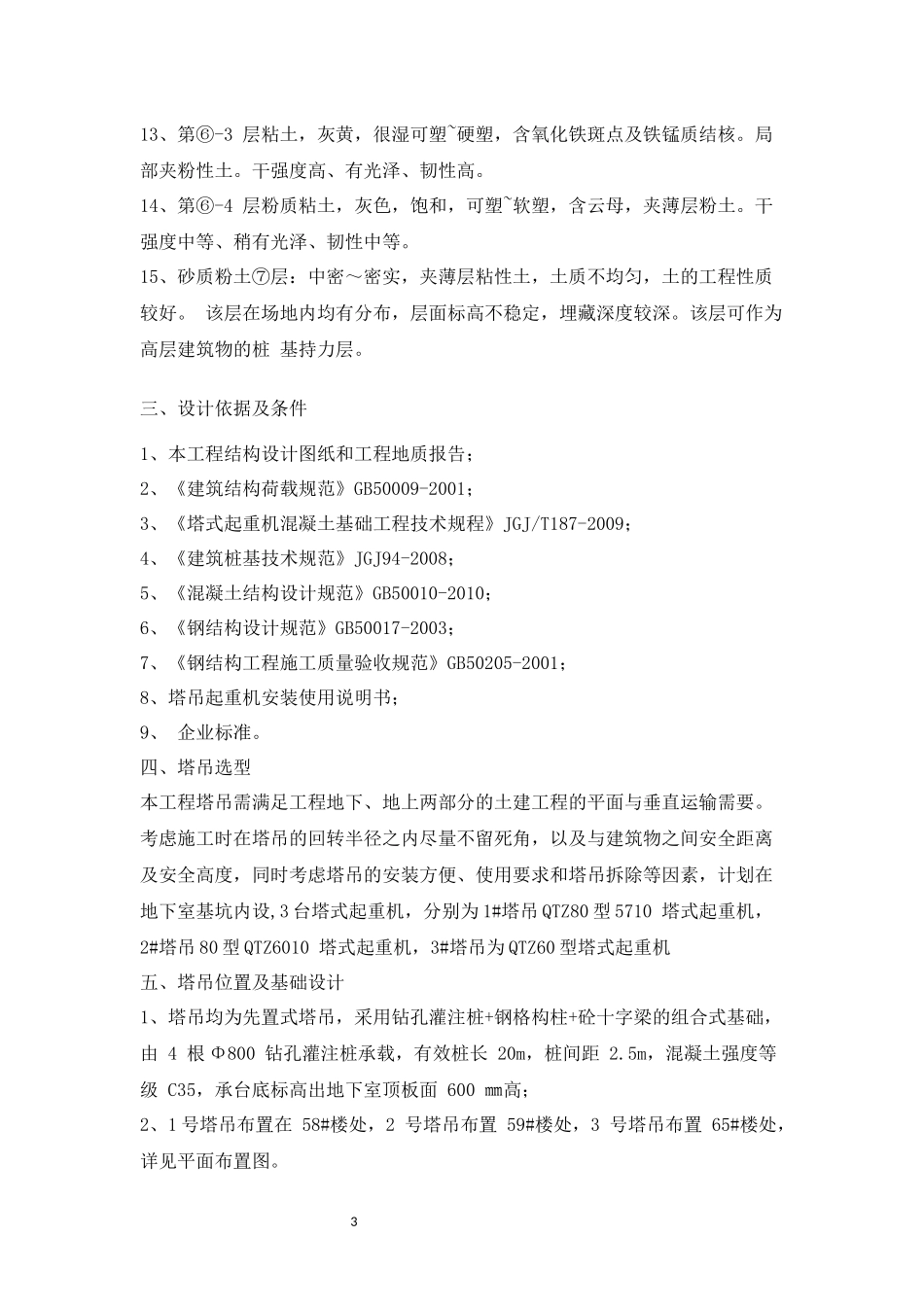

1工程塔吊基础设计与施工方案一、工程概况工程名称：工程地点：建设单位：建筑设计单位：勘察设计单位：（一）拟建建筑物情况建筑物名称层数结构类型拟采用基备注础形式高层住宅#楼26框剪桩基高层住宅#楼26框剪桩基高层住宅#楼13-22框架或框剪桩基高层住宅#楼26框剪桩基高层住宅#楼14框架桩基高层部分纯地下车库2框架抗拔桩基商业#楼2框架桩基（二）工程地质与地貌2本工程场地原为农用地及宅基地，西部地形局部起伏较大，地面绝对标高为1.9m～3.6m，地面高差1.7m。场地平均绝对标高为2.5m左右。场地地貌类型属长江三角洲泻湖沼泽平原。场地地层分布主要有以下特点：1、第①-1层素填土：灰黄、褐黄，湿，松散为主，主要有粘性土组成，含植物根茎。局部含碎砖石。土质不均匀。2、第①-2层浜填土：灰色、黑灰，饱和，流塑，松散，由粘性土和浜底淤泥组成，有臭味。3、第②-0层砂质粉土：褐黄、灰黄，很湿，稍密，含铁质氧化物结核，夹薄层粘性土和粘质粉土，不均匀。干强度低，无光泽、韧性低、摇振反应。4、第②层粉质粘土：褐黄、灰黄，很湿~饱，可塑~软塑，中偏高，含氧化铁锈斑及铁锰质结核，具上硬下软的特征。干强度中等、稍有光泽、韧性中等。5、第③-1层粘质粉土：黄灰、灰色，饱和，松散为主，含云母、少量有机质，夹薄层软粘性土，具水平层理，不均匀。干强度低、无光泽、韧性低、摇正反应中等。6、第③-2层淤泥质粘土：灰色，饱和，流塑，含云母、有机质。局部夹薄层粉性土。干强度中等、有光泽、韧性中等。7、第④-1层粘土：暗绿、草黄，很湿，硬塑~可塑，含氧化铁斑点及铁锰质结核。夹少量粉土团块或薄层。干强度高、有光泽、韧性高。8、第④-2层粉质粘土：褐黄、灰黄，饱和，可塑~软塑，含少量氧化铁斑点及铁锰质结核。局部夹粉性土。干强度中等、稍有光泽、韧性中等。9、第④-3层砂质粉土，灰黄、灰色，饱和，中密为主，含石英、云母以及氧化铁锈斑，夹粘性土薄层。局部为稍密或密实。干强度低、无光泽、韧性低、摇正反应迅速。10、第⑤层粘土，灰色，饱和，可塑~软塑，含云母、有机质、贝壳碎屑。干强度中等、有光泽、韧性中等。11、第⑥-1层粘土，暗绿、草黄，很湿，硬塑为主，含氧化铁斑点及铁锰质结核。局部夹薄层粉性土。干强度高、有光泽、韧性高。12、第⑥-2层粘土，褐黄、灰黄，很湿，可塑为主，含氧化铁斑点及铁锰质结核。干强度高、有光泽、韧性高。313、第⑥-3层粘土，灰黄，很湿可塑~硬塑，含氧化铁斑点及铁锰质结核。局部夹粉性土。干强度高、有光泽、韧性高。14、第⑥-4层粉质粘土，灰色，饱和，可塑~软塑，含云母，夹薄层粉土。干强度中等、稍有光泽、韧性中等。15、砂质粉土⑦层：中密～密实，夹薄层粘性土，土质不均匀，土的工程性质较好。该层在场地内均有分布，层面标高不稳定，埋藏深度较深。该层可作为高层建筑物的桩基持力层。三、设计依据及条件1、本工程结构设计图纸和工程地质报告；2、《建筑结构荷载规范》GB50009-2001；3、《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009；4、《建筑桩基技术规范》JGJ94-2008；5、《混凝土结构设计规范》GB50010-2010；6、《钢结构设计规范》GB50017-2003；7、《钢结构工程施工质量验收规范》GB50205-2001；8、塔吊起重机安装使用说明书；9、企业标准。四、塔吊选型本工程塔吊需满足工程地下、地上两部分的土建工程的平面与垂直运输需要。考虑施工时在塔吊的回转半径之内尽量不留死角，以及与建筑物之间安全距离及安全高度，同时考虑塔吊的安装方便、使用要求和塔吊拆除等因素，计划在地下室基坑内设,3台塔式起重机，分别为1#塔吊QTZ80型5710塔式起重机，2#塔吊80型QTZ6010塔式起重机，3#塔吊为QTZ60型塔式起重机五、塔吊位置及基础设计1、塔吊均为先置式塔吊，采用钻孔灌注桩+钢格构柱+砼十字梁的组合式基础，由4根Φ800钻孔灌注桩承载，有效桩长20m，桩间距2.5m，混凝土强度等级C35，承台底标高出地下室顶板面600㎜高；2、1号塔吊布置在58#楼处，2号塔吊布置59#楼处，3号塔吊布置65#楼处，详见平面布置图。43、与钻孔灌注桩相连（同轴）的钢格构柱截面尺寸为450mm×450mm，由4L125mm×12mm的肢件与4...
