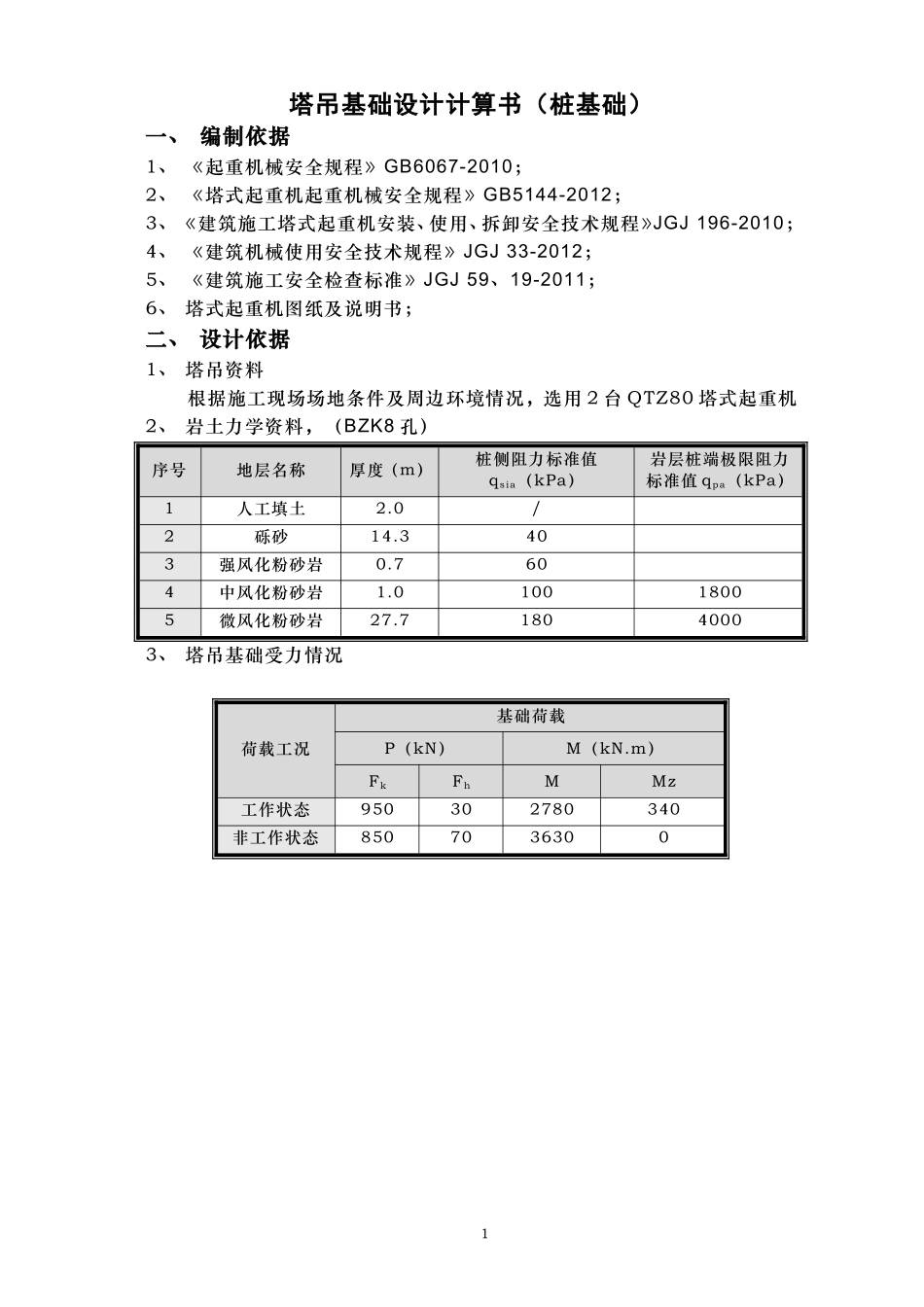

塔吊基础设计计算书（桩基础）一、编制依据1、《起重机械安全规程》GB6067-2010；2、《塔式起重机起重机械安全规程》GB5144-2012；3、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010；4、《建筑机械使用安全技术规程》JGJ33-2012；5、《建筑施工安全检查标准》JGJ59、19-2011；6、塔式起重机图纸及说明书；二、设计依据1、塔吊资料根据施工现场场地条件及周边环境情况，选用2台QTZ80塔式起重机2、岩土力学资料，（BZK8孔）序号地层名称厚度（m）桩侧阻力标准值qsia（kPa）岩层桩端极限阻力标准值qpa（kPa）1人工填土2.0/2砾砂14.3403强风化粉砂岩0.7604中风化粉砂岩1.010018005微风化粉砂岩27.718040003、塔吊基础受力情况荷载工况基础荷载P（kN）M（kN.m）FkFhMMz工作状态950302780340非工作状态85070363001三、基础设计主要参数基础桩：4Ф400预制管桩。承台混凝土等级：C30；承台面标高：-1.50m。2比较桩基础塔吊基础的工作状态和非工作状态的受力情况，桩基础按非工作状态计算，受力如上图所示：Fk=850.0kNGk=25×4×4×1.50=600kNFh=70kNMk=3630+70×1.50=3735kN.m四、单桩允许承载力特征值计算1、单桩竖向承载力特征值:1）、按地基土物理力学指标与承载力参数计算Ap＝πr2＝0.5027m2（DBJ15-31-2003）（10.2.4-1）2）、桩身截面强度计算3＝0.7×16.7×103×0.5027＝5877kN式中：＝0.7；fc＝16.7×103kN/m2；Ap＝0.5027m22、单桩水平承载力特征值计算C25砼：Ec=2.80×104N/mm2=3.15×107kN/m2，ftk=1.78×103kN/m2Es=2.0×108kN/m2,==0.07226m3=0.0289m4EI=0.85EcI0=0.85×2.80×107×0.0289=687820=0.60m-1（DBJ15-31-2003）（10.2.19）式中：m=35×103kN/m4＝0.01mb0=0.9(1.5d+0.5)=1.53m桩长L＝15.96m·L=0.60×15.96=9.576>4,按·L=4查表得：=2.441；=0.768；（按圆形截面取值）；；（DBJ15-31-2003）（10.2.22）3、单桩抗拔力特征值计算（DBJ15-31-2003）（10.2.10）＝950.9+180.5＝1131.4kN＝3.14×0.8×(0.4×40×13.76+0.6×60×0.74+0.7×100×1.0+0.7×180×0.5)＝950.9kN0.9G0＝0.9×π×0.42×15.96×25＝180.5kN五、单桩桩顶作用力计算和承载力验算1、轴心竖向力作用下（DBJ15-31-2003）（10.2.1-1）kN
