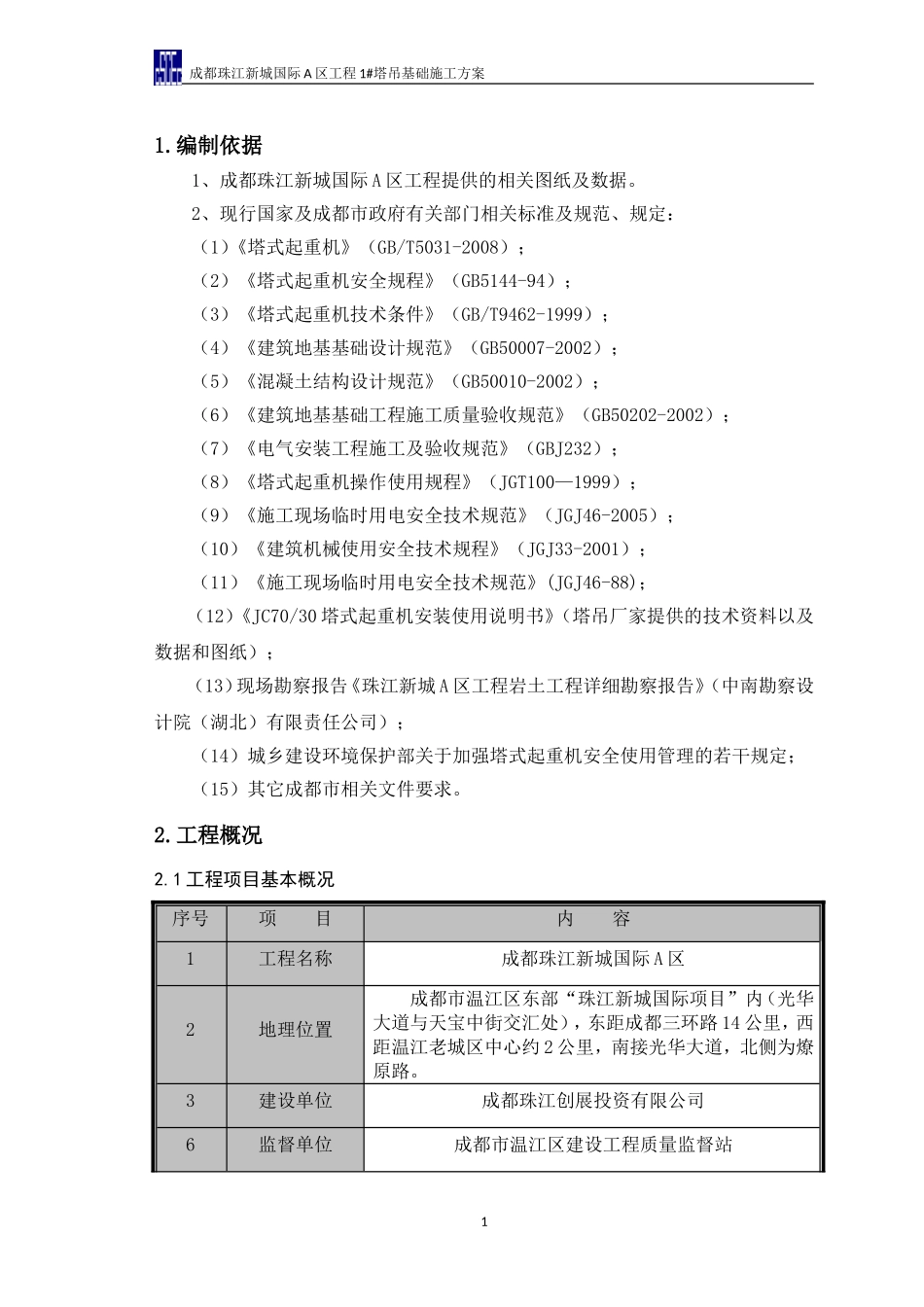

成都珠江新城国际A区工程1#塔吊基础施工方案1.编制依据1、成都珠江新城国际A区工程提供的相关图纸及数据。2、现行国家及成都市政府有关部门相关标准及规范、规定：（1）《塔式起重机》（GB/T5031-2008）；（2）《塔式起重机安全规程》（GB5144-94）；（3）《塔式起重机技术条件》（GB/T9462-1999）；（4）《建筑地基基础设计规范》（GB50007-2002）；（5）《混凝土结构设计规范》（GB50010-2002）；（6）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（7）《电气安装工程施工及验收规范》（GBJ232）；（8）《塔式起重机操作使用规程》（JGT100—1999）；（9）《施工现场临时用电安全技术规范》（JGJ46-2005）；（10）《建筑机械使用安全技术规程》（JGJ33-2001）；（11）《施工现场临时用电安全技术规范》(JGJ46-88)；（12）《JC70/30塔式起重机安装使用说明书》（塔吊厂家提供的技术资料以及数据和图纸）；（13）现场勘察报告《珠江新城A区工程岩土工程详细勘察报告》（中南勘察设计院（湖北）有限责任公司）；（14）城乡建设环境保护部关于加强塔式起重机安全使用管理的若干规定；（15）其它成都市相关文件要求。2.工程概况2.1工程项目基本概况序号项目内容1工程名称成都珠江新城国际A区2地理位置成都市温江区东部“珠江新城国际项目”内（光华大道与天宝中街交汇处），东距成都三环路14公里，西距温江老城区中心约2公里，南接光华大道，北侧为燎原路。3建设单位成都珠江创展投资有限公司6监督单位成都市温江区建设工程质量监督站1成都珠江新城国际A区工程1#塔吊基础施工方案7监理单位广东珠江建设工程监理有限公司8施工总包中国建筑一局（集团）有限公司9塔吊施工单位北京中建正和建筑机械施工有限公司2.2工程概况由我局承建的成都珠江新城国际A区工程（以下简称“本工程”），其一期工程为A0和A4#楼，在结构施工阶段需用5台塔式起重机配合施工；二期工程为A1、A1.5、A2、A3#楼，在结构施工阶段需用3台塔式起重机配合施工。为确保安全顺利地完成塔吊施工，项目部技术人员经过对施工现场的实际勘察及与塔吊安装技术人员会研，编制《成都珠江新城国际A区工程1#塔吊基础施工方案》（以下简称《方案》），用以指导塔吊基础的施工作业。本工程总建筑面积达72.3万㎡，地下室总面积约为21.7万㎡，地上建筑总面积约为50.6万㎡；其中，一期地上建筑面积约19万㎡，地下建筑面积约为13万㎡；二期地上建筑面积约31.6万㎡，地下建筑面积约为8.7万㎡。整个地块主要配置由四栋超高层办公塔楼和商业mall组成，依次从地块的西侧沿南北走向依次布置，高度从南往北降低，与用地北面D地块的塔楼共同构成一个高层带，以A1塔楼（230m）为起点标志。地块的东侧为大型商业mall，是包含大型百货商场、影院、零售商业、餐饮、娱乐为一体的商业综合体。本工程的高层部分为A1、A2、A3、A4#塔楼，A1#楼为办公楼，高度为229.50m，地上总层数为53层，标准层高为4.250m；A2#楼为公寓楼，高度为190.15m，地上总层数为53层，标准层高为3.50m；A3#楼为公寓楼，高度为172.50m，地上总层数为48层，标准层高为3.50m；A4#楼为办公楼，高度为146.50m，地上总层数为35层，标准层高为3.90m。本工程的商业部分为A0、A1.5#楼，A0高度为29.50m，地上总层数为4层，局部为5层；A1.5高度为12.80m，地上总层数为2层；地下室为3层，基底标高为-18~22米。2.31#塔吊基础定位情况说明本工程总基地面积约为7.6万㎡，建筑体量相当巨大，根据本工程料场位置、裙房分部等情况，尽最大限度确保满覆盖，充分利用好每台塔吊，本着“合理利用空间和平面、优化总体施工进度计划、科学合理部署”的原则，设置塔吊的幅度及2成都珠江新城国际A区工程1#塔吊基础施工方案定位。1#塔吊由JC70/30塔吊配合施工，臂长为70m。塔吊基础的具体位置详见《成都珠江新城国际A区工程塔吊平面布置图》，以及1#塔吊的《塔吊基础平面定位图》。3.1#塔吊施工的前期准备3.1工程地质概况根据《珠江新城A区工程场地岩土工程勘察报告》，本工程场地地势开阔，地形平坦，交通便利，地貌单元属川西平原岷江水系Ⅰ级阶地，地基土层从上而下依次为杂填土层、粉土...
