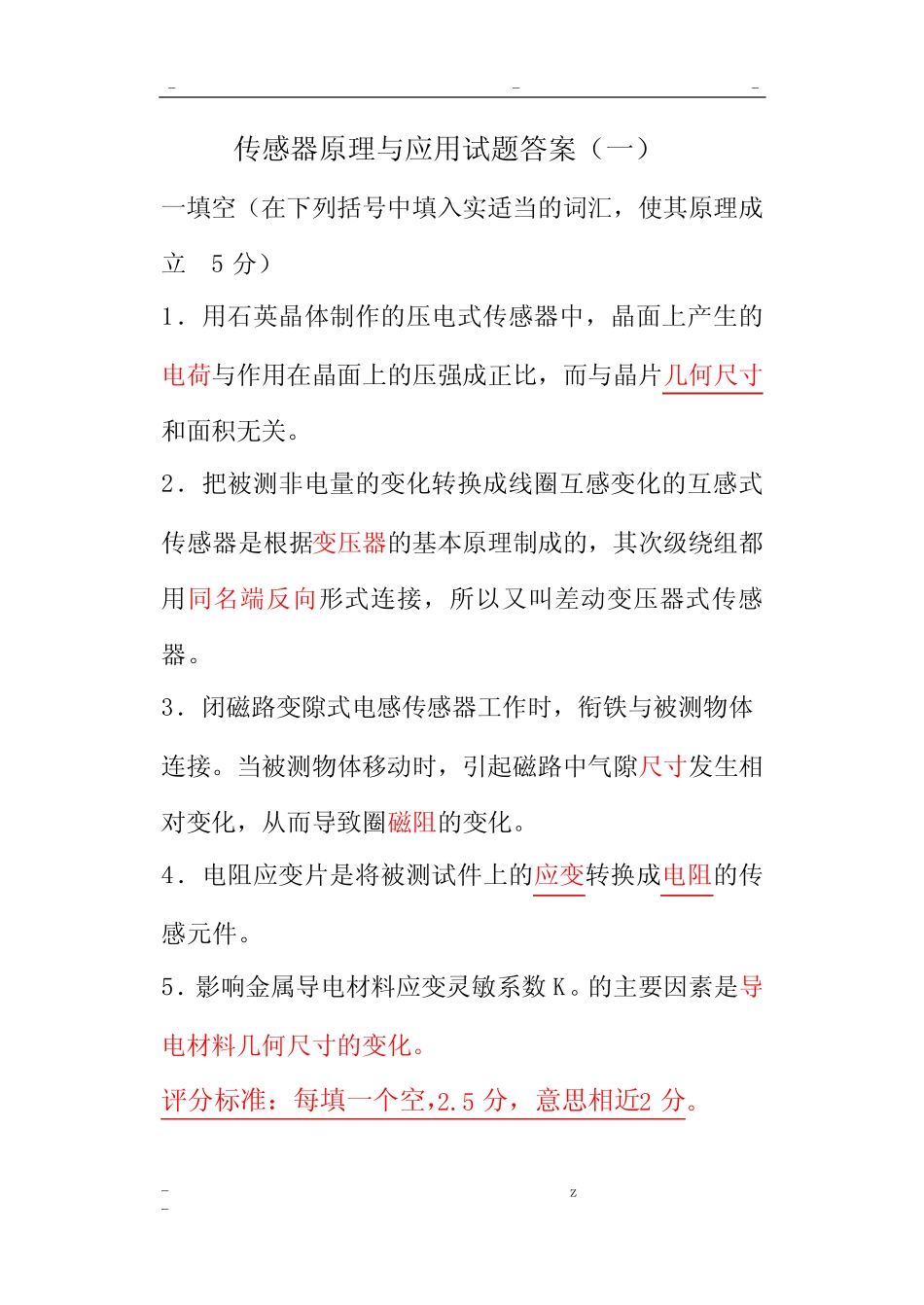

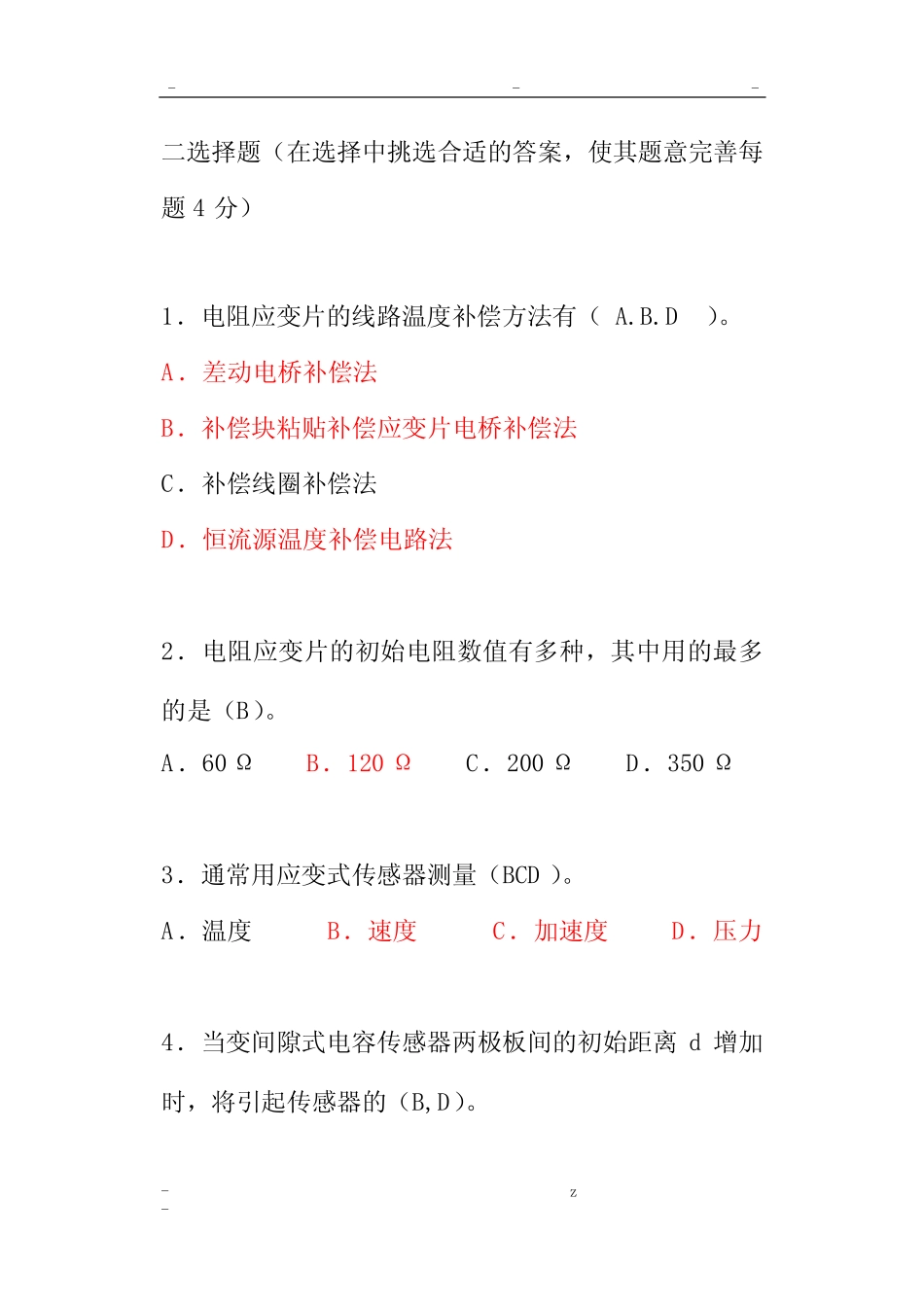

----z-传感器原理与应用试题答案（一）一填空（在下列括号中填入实适当的词汇，使其原理成立5分）1．用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。2．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都用同名端反向形式连接，所以又叫差动变压器式传感器。3．闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。当被测物体移动时，引起磁路中气隙尺寸发生相对变化，从而导致圈磁阻的变化。4．电阻应变片是将被测试件上的应变转换成电阻的传感元件。5．影响金属导电材料应变灵敏系数K。的主要因素是导电材料几何尺寸的变化。评分标准：每填一个空，2.5分，意思相近2分。----z-二选择题（在选择中挑选合适的答案，使其题意完善每题4分）1．电阻应变片的线路温度补偿方法有（A.B.D）。A．差动电桥补偿法B．补偿块粘贴补偿应变片电桥补偿法C．补偿线圈补偿法D．恒流源温度补偿电路法2．电阻应变片的初始电阻数值有多种，其中用的最多的是（B）。A．60ΩB．120ΩC．200ΩD．350Ω3．通常用应变式传感器测量（BCD）。A．温度B．速度C．加速度D．压力4．当变间隙式电容传感器两极板间的初始距离d增加时，将引起传感器的（B,D）。----z-A．灵敏度增加B．灵敏度减小C．非统性误差增加D．非线性误差减小5．在光线作用下，半导体的电导率增加的现象属于（BD）。A．外光电效应B．光电效应C．光电发射D．光导效应评分标准：3\4\5题回答对一个2分，1题（A.B.D）回答对一个2分，两个3分，2题（B）不对没有得分。三、回答下列问题（每题5分，答出原理3分，说明2分）1．为什么1/2桥能提高灵敏度，减小非线性；利用桥路中相邻臂电阻变化相反，对邻臂电阻变化相同的特点，将两个工作应变片接入电桥的相邻臂，并使它们一个受拉，另一个受压，如图所示，称为半桥差动电桥，半桥差动电桥电路的输出电压为评分标准：说明出划线部分的重点意思得1.5分，回答完整2分E433221111LURRRRRRRRRU----z-写出平衡条件：1分设平衡时R1=R2=R3=R4=R，又ΔR1=ΔR2=ΔR则得证结论：2分RRUU2EL可知半桥差动电路不仅没有非线性误差，而且电压灵敏度也比单一应变片工作时提高了一倍。2何谓压阻效应：固体受到力的作用后，其电阻率（或电阻）就要发生变化，这种现象称为压阻效应。)21(2EllllRR评分标准：说明2分表达式3分3．中间导体定律．0AB0ABAB0ABC,,TTETETETTER1+R1R2－R2R3R4R1+R1R2－R2uuu0u0R4+R4R3－R311223344（a）（b）（a）半桥差动；（b）全桥差动ABCABT0T0TT0C123测量仪表----z-由导体A、B组成的热电偶，当插入第三种导体时，只要该导体两端的温度相同，插入导体C后对回路总的热电势无影响。评分标准：说明3分表达式2分4.周边固支；压力均布；小挠度。评分标准：回答三条满分，一条2分，两条4分，三条5分5．电压放大器：适合高频量测量，更换导线灵敏度要重新标定。电荷放大器：适合高低频量测量，灵敏度与导线长度无关，只与反馈电容有关。评分标准：（说明：意思相近4分。若答电压放大器放大电压，电荷放大器放大电荷不得分。）----z-四、作图并说明以下问题（每题6分作图3分，说明3分）1通常沿机械轴方向的力作用下产生电荷的压电效应称为“横向压电效应”，评分标准：说明3分作图3分注意图与说明一致2．当衔铁处于中间位置时，1=2，初级线圈中产生交变磁通1和2，在次级线圈中便产生交流感应电势。由于两边气隙相FyFyXX（d）（c）UscUsrR1～R22L21L22L1e21e22M1M2～～I121----z-等，磁阻相等，所以1=2，次级线圈中感应出的电势e21=e22，由于次级是按电势反相连接的，结果输出电压Usc=0。当衔铁偏离中间位置时，两边气隙不等（即1≠2），次级线圈中感应的电势不再相等（即e21≠e22），便有电压Usc输出。Usc的大小及相位取决于衔铁的位移大小和方向评分标准：说明3分作图3分3．霍尔电势:IBKUHH评分标准：表达式3分，作图3LUHBbdI++++++++fLfE-------v----z-分，看...
