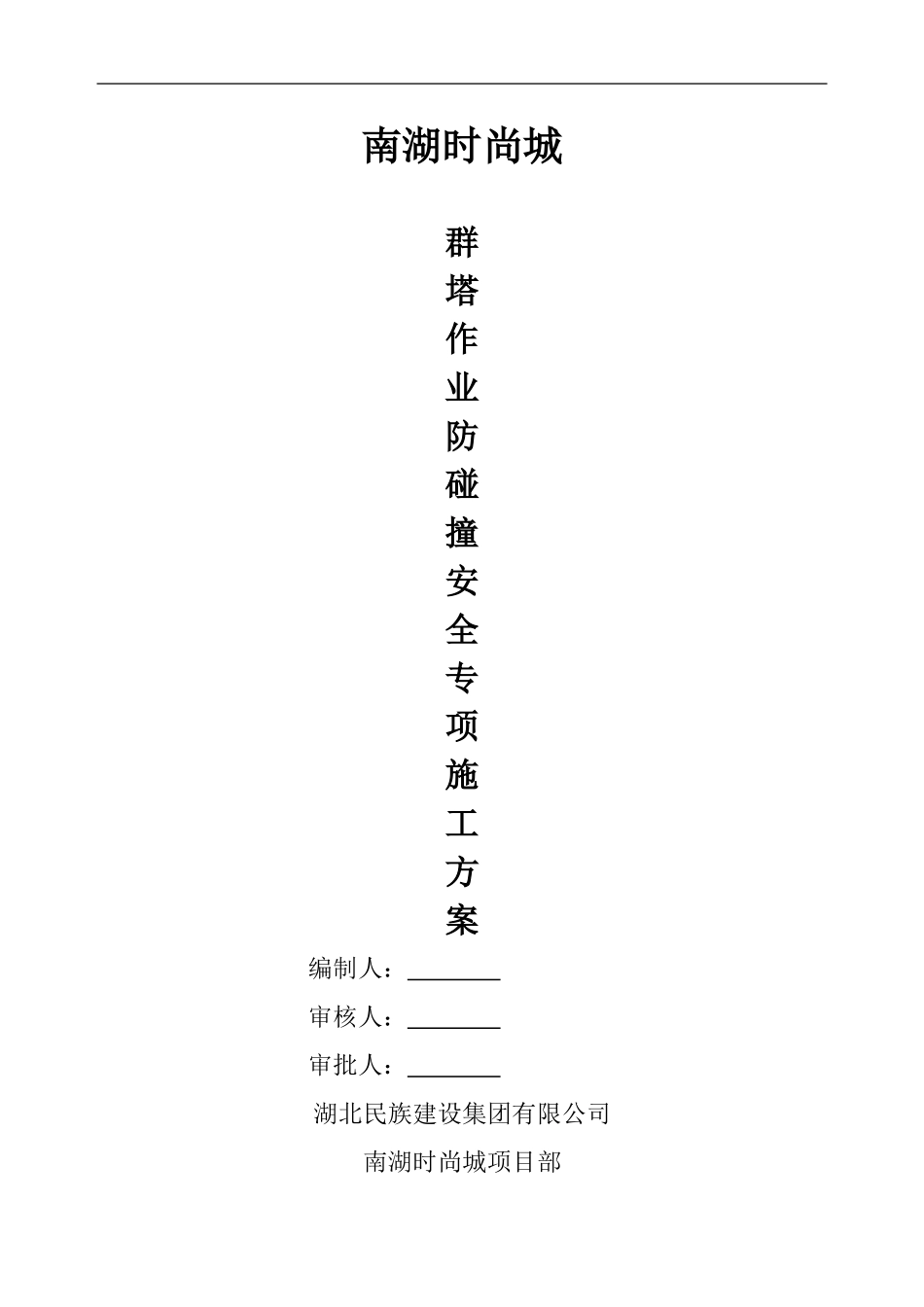

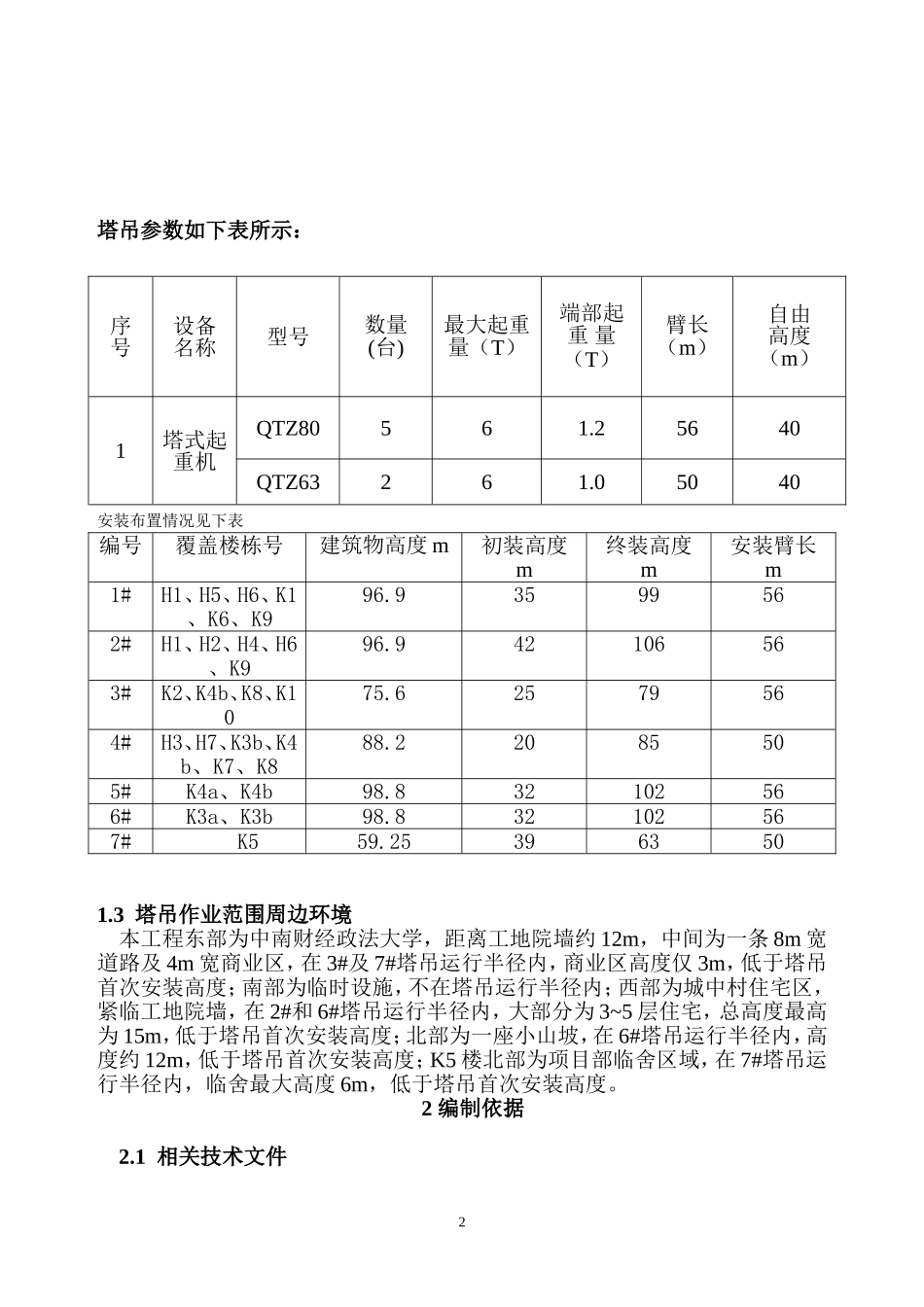

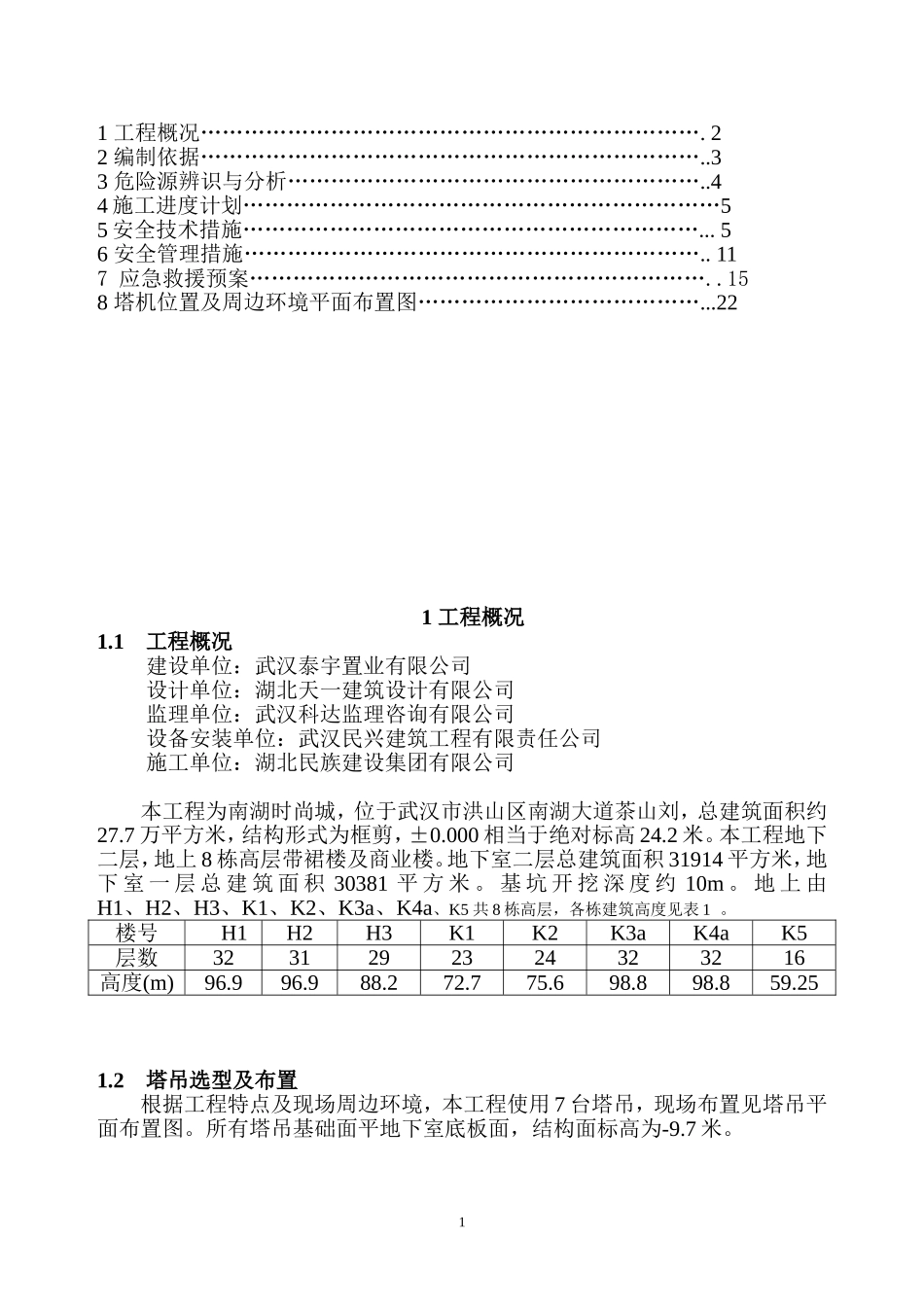

南湖时尚城群塔作业防碰撞安全专项施工方案编制人:审核人:审批人:湖北民族建设集团有限公司南湖时尚城项目部1工程概况…………………………………………………………….22编制依据……………………………………………………………..33危险源辨识与分析…………………………………………………..44施工进度计划…………………………………………………………55安全技术措施………………………………………………………...56安全管理措施………………………………………………………..117应急救援预案………………………………………………………..158塔机位置及周边环境平面布置图…………………………………...221工程概况1.1工程概况建设单位:武汉泰宇置业有限公司设计单位:湖北天一建筑设计有限公司监理单位:武汉科达监理咨询有限公司设备安装单位:武汉民兴建筑工程有限责任公司施工单位:湖北民族建设集团有限公司本工程为南湖时尚城,位于武汉市洪山区南湖大道茶山刘,总建筑面积约27.7万平方米,结构形式为框剪,±0.000相当于绝对标高24.2米。本工程地下二层,地上8栋高层带裙楼及商业楼。地下室二层总建筑面积31914平方米,地下室一层总建筑面积30381平方米。基坑开挖深度约10m。地上由H1、H2、H3、K1、K2、K3a、K4a、K5共8栋高层,各栋建筑高度见表1。楼号H1H2H3K1K2K3aK4aK5层数3231292324323216高度(m)96.996.988.272.775.698.898.859.251.2塔吊选型及布置根据工程特点及现场周边环境,本工程使用7台塔吊,现场布置见塔吊平面布置图。所有塔吊基础面平地下室底板面,结构面标高为-9.7米。1塔吊参数如下表所示:安装布置情况见下表编号覆盖楼栋号建筑物高度m初装高度m终装高度m安装臂长m1#H1、H5、H6、K1、K6、K996.93599562#H1、H2、H4、H6、K996.942106563#K2、K4b、K8、K1075.62579564#H3、H7、K3b、K4b、K7、K888.22085505#K4a、K4b98.832102566#K3a、K3b98.832102567#K559.253963501.3塔吊作业范围周边环境本工程东部为中南财经政法大学,距离工地院墙约12m,中间为一条8m宽道路及4m宽商业区,在3#及7#塔吊运行半径内,商业区高度仅3m,低于塔吊首次安装高度;南部为临时设施,不在塔吊运行半径内;西部为城中村住宅区,紧临工地院墙,在2#和6#塔吊运行半径内,大部分为3~5层住宅,总高度最高为15m,低于塔吊首次安装高度;北部为一座小山坡,在6#塔吊运行半径内,高度约12m,低于塔吊首次安装高度;K5楼北部为项目部临舍区域,在7#塔吊运行半径内,临舍最大高度6m,低于塔吊首次安装高度。2编制依据2.1相关技术文件序号设备名称型号数量(台)最大起重量(T)端部起重量(T)臂长(m)自由高度(m)1塔式起重机QTZ80561.25640QTZ63261.0504021、《建筑工程安全生产管理条例》(国务院第393号)2、《生产安全事故报告和调查处理条例》(国务院令第493号)3、《建质》【2009】87号文件4、《建筑起重机械安全监督管理规定》(建设部令第166号)5、《武汉市建筑起重机械备案登记与监督管理实施办法》(武建字{2008}142号)6、《塔式起重机安全规程》(GB5144-2006)7、《建筑施工塔式起重机安装、使用、拆卸安全技术规范》(JGJ196-2010)8、《施工现场机械设备检查技术规程》(JGJ160-2008)9、《湖北民族建设集团有限公司安全管理体系文件》10、《南湖时尚城施工组织设计》3各塔吊现场实际危险源辨识、分析作业活动序号危险因素可导致的事故主要安全措施塔吊施工1交叉作业时吊臂与吊臂的碰撞塔吊毁坏、倒塌、物体坠落造成伤亡制定塔机避让规则,向作业人员安全交底2交叉作业时起重臂与钢丝绳的碰撞坠物砸人向作业人员安全交底,尽量避免交叉碰撞,作业区设置防护棚3钢丝绳、吊绳断裂坠物砸人或砸坏建筑物经常检查钢丝绳、吊绳,发现起毛立即更换4临设上空吊物砸人或建筑物划定工作区域,严禁在临设上空吊物5塔吊指挥不当物体打击加强信号工安全教育和培训,向信号工、司机安全交底36塔吊安全保护装置失灵起重伤害、碰撞倒塌造成人员伤亡经常检查、调式,发现问题立即修理7限位保险装置失灵撞击倒塌、坠物造成人员伤亡及建筑物毁坏经常检查、调式,发现问题立即修理...
