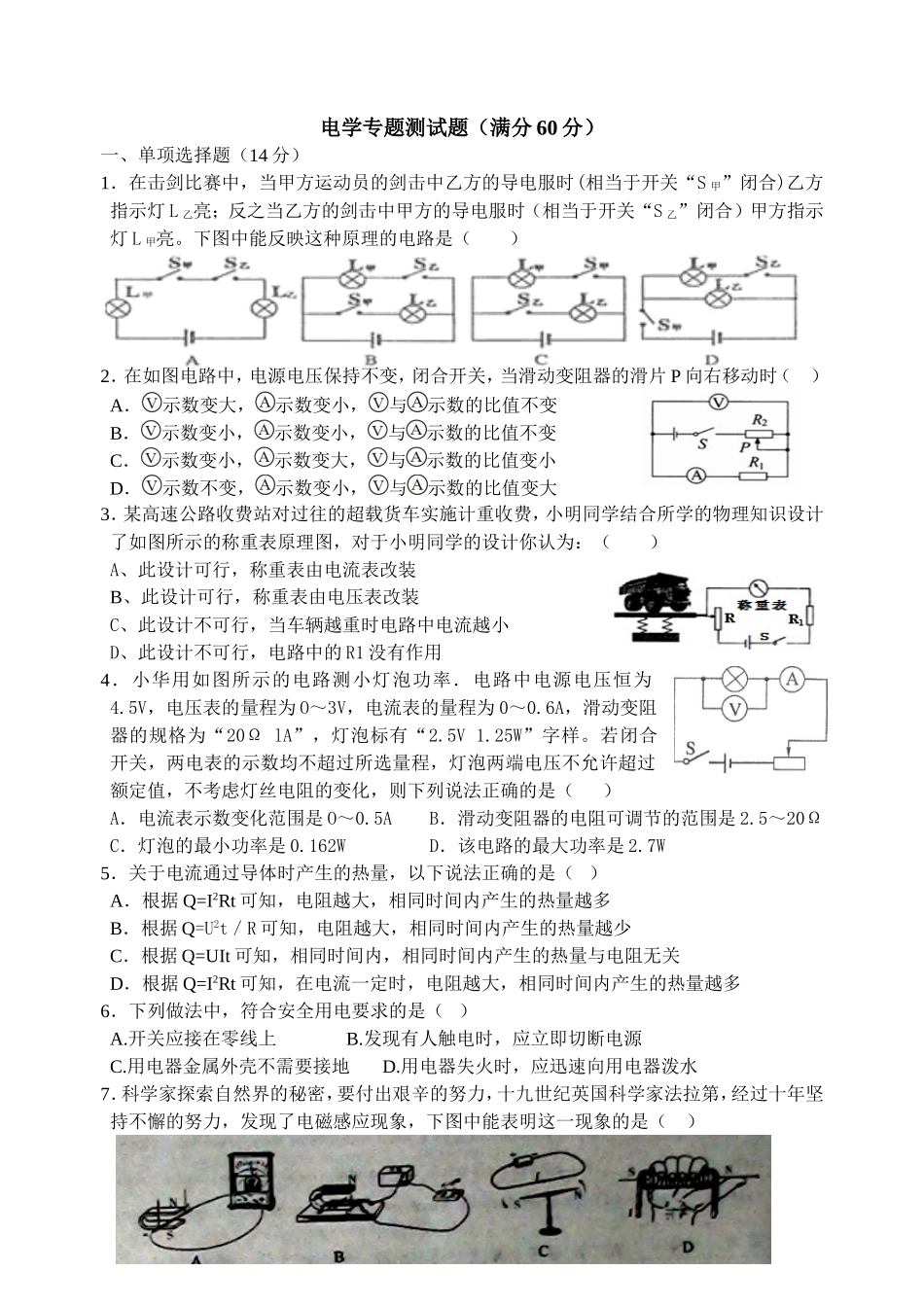

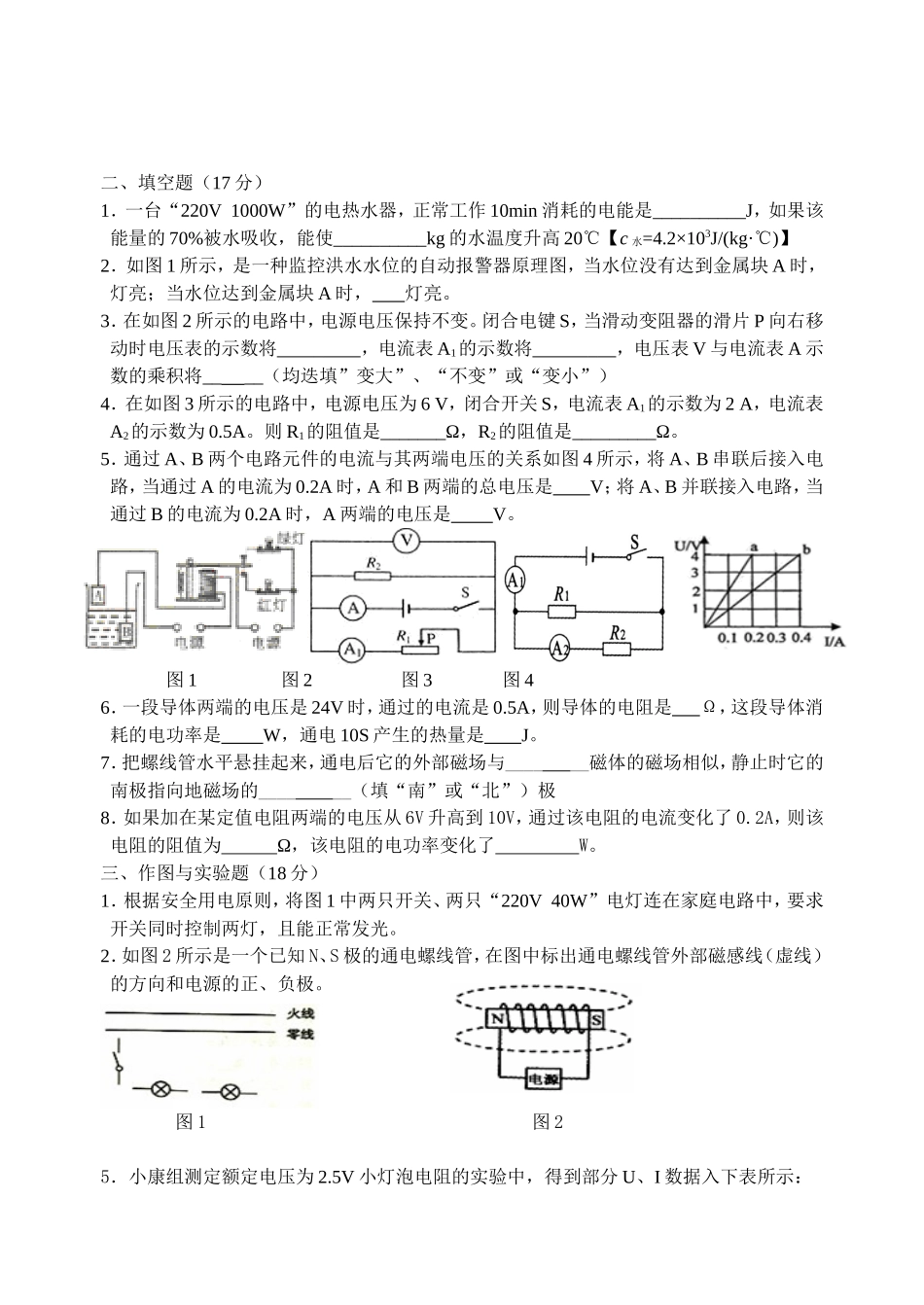

电学专题测试题（满分60分）一、单项选择题（14分）1．在击剑比赛中，当甲方运动员的剑击中乙方的导电服时(相当于开关“S甲”闭合)乙方指示灯L乙亮；反之当乙方的剑击中甲方的导电服时（相当于开关“S乙”闭合）甲方指示灯L甲亮。下图中能反映这种原理的电路是（）2．在如图电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时（）A．示数变大，示数变小，与示数的比值不变B．示数变小，示数变小，与示数的比值不变C．示数变小，示数变大，与示数的比值变小D．示数不变，示数变小，与示数的比值变大3．某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为：（）A、此设计可行，称重表由电流表改装B、此设计可行，称重表由电压表改装C、此设计不可行，当车辆越重时电路中电流越小D、此设计不可行，电路中的R1没有作用4．小华用如图所示的电路测小灯泡功率．电路中电源电压恒为4.5V，电压表的量程为O～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法正确的是（）A．电流表示数变化范围是O～0.5AB．滑动变阻器的电阻可调节的范围是2.5～20ΩC．灯泡的最小功率是0.162WD．该电路的最大功率是2.7W5．关于电流通过导体时产生的热量，以下说法正确的是（）A．根据Q=I2Rt可知，电阻越大，相同时间内产生的热量越多B．根据Q=U2t／R可知，电阻越大，相同时间内产生的热量越少C．根据Q=UIt可知，相同时间内，相同时间内产生的热量与电阻无关D．根据Q=I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多6．下列做法中，符合安全用电要求的是（）A.开关应接在零线上B.发现有人触电时，应立即切断电源C.用电器金属外壳不需要接地D.用电器失火时，应迅速向用电器泼水7．科学家探索自然界的秘密，要付出艰辛的努力，十九世纪英国科学家法拉第，经过十年坚持不懈的努力，发现了电磁感应现象，下图中能表明这一现象的是（）二、填空题（17分）1．一台“220V1000W”的电热水器，正常工作10min消耗的电能是__________J，如果该能量的70%被水吸收，能使__________kg的水温度升高20℃【c水=4.2×103J/(kg·℃)】2．如图1所示，是一种监控洪水水位的自动报警器原理图，当水位没有达到金属块A时，灯亮；当水位达到金属块A时，灯亮。3．在如图2所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右移动时电压表的示数将，电流表A1的示数将，电压表V与电流表A示数的乘积将____（均迭填”变大”、“不变”或“变小”）4．在如图3所示的电路中，电源电压为6V，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.5A。则R1的阻值是_______Ω，R2的阻值是_________Ω。5．通过A、B两个电路元件的电流与其两端电压的关系如图4所示，将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是V；将A、B并联接入电路，当通过B的电流为0.2A时，A两端的电压是V。图1图2图3图46．一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是Ω，这段导体消耗的电功率是W，通电10S产生的热量是J。7．把螺线管水平悬挂起来，通电后它的外部磁场与______磁体的磁场相似，静止时它的南极指向地磁场的______（填“南”或“北”）极8．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.2A，则该电阻的阻值为Ω，该电阻的电功率变化了W。三、作图与实验题（18分）1．根据安全用电原则，将图1中两只开关、两只“220V40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。2．如图2所示是一个已知N、S极的通电螺线管，在图中标出通电螺线管外部磁感线（虚线）的方向和电源的正、负极。图1图25．小康组测定额定电压为2.5V小灯泡电阻的实验中，得到部分U、I数据入下表所示：实验次数1234U/V1.402.502.80I/A0.140.200.21(1)请你用笔画线代替导线，将实验电路连接完整。（2）闭合开关前，滑动变阻器的滑片应移...
