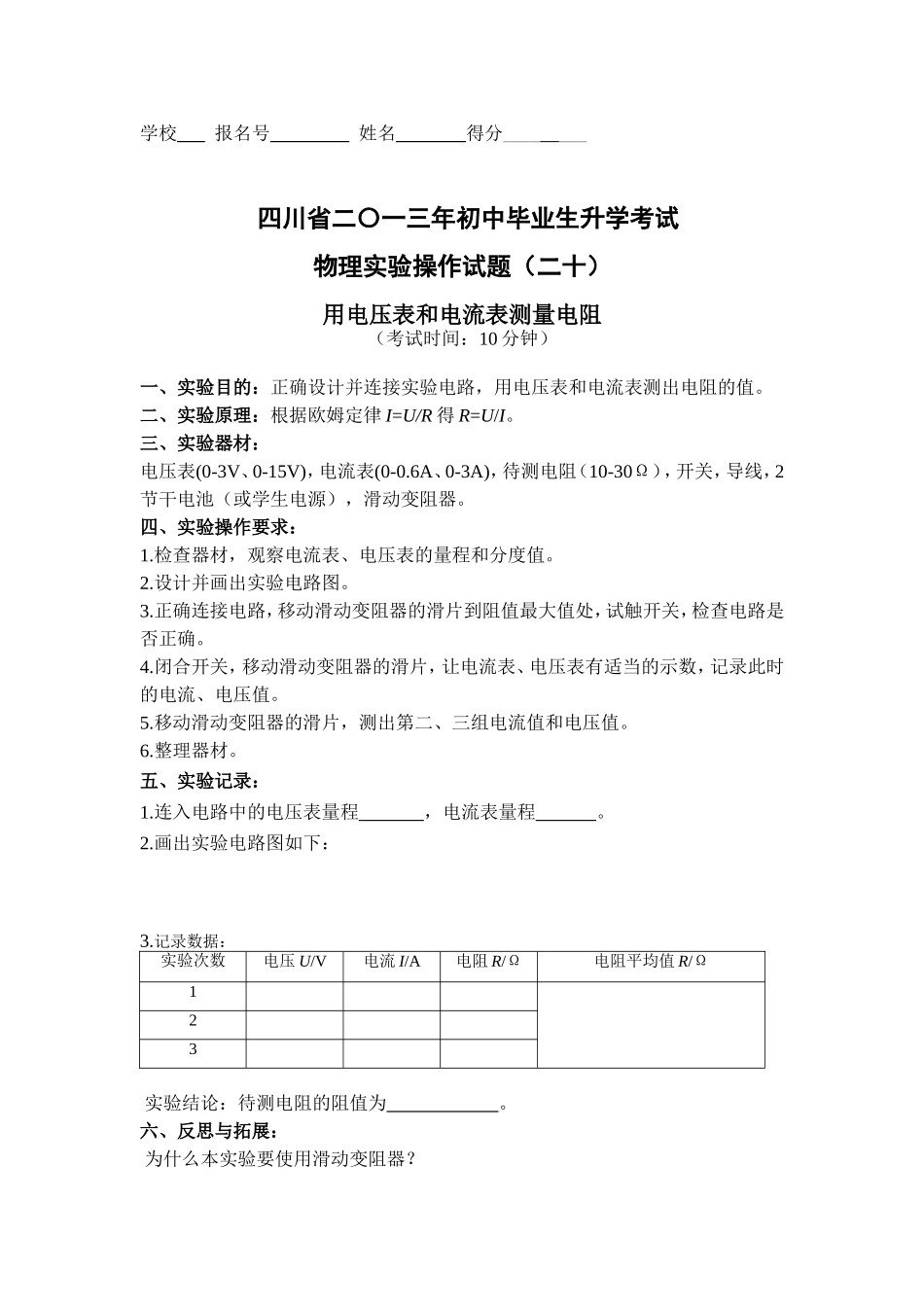

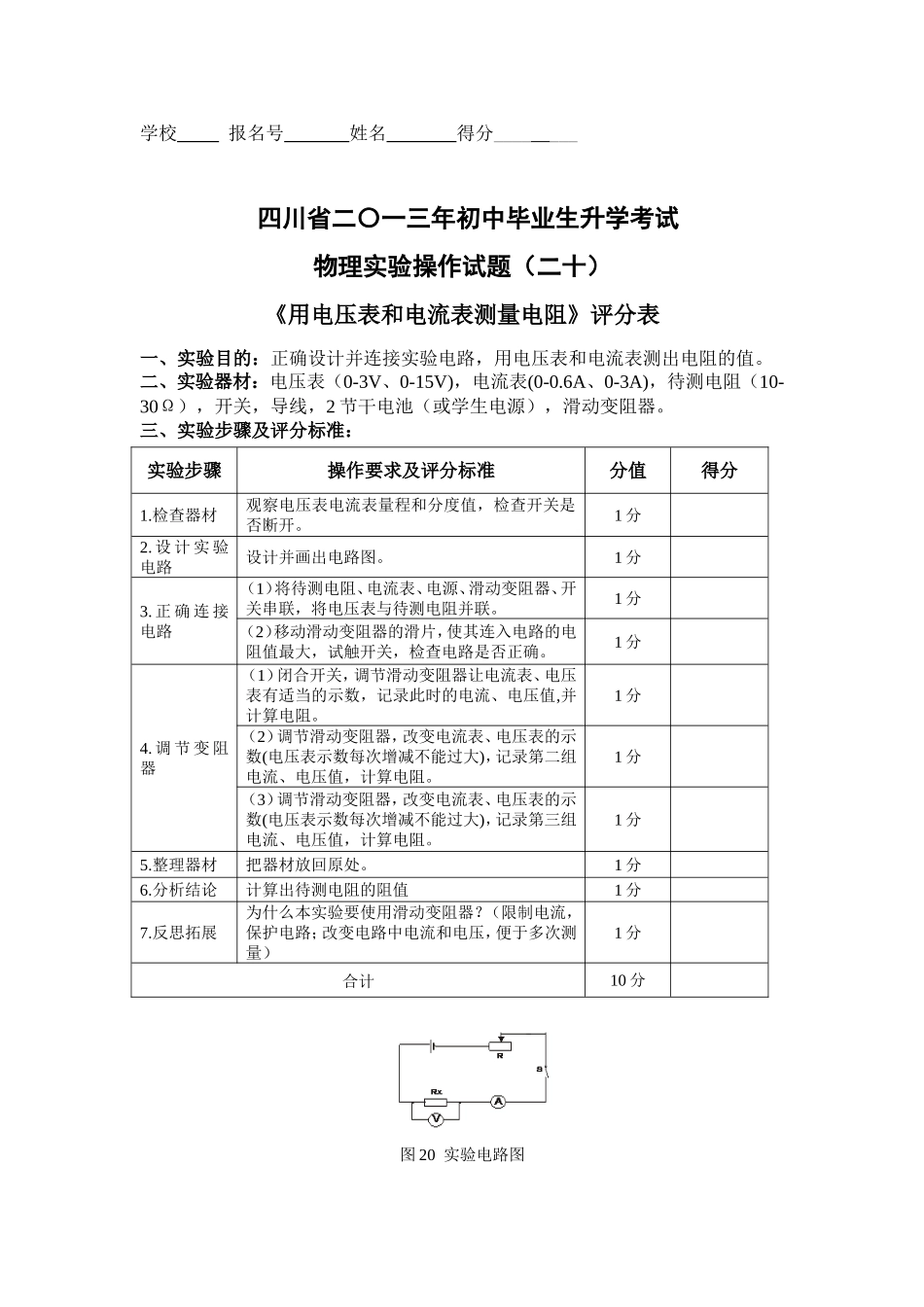

学校报名号姓名得分_______四川省二〇一三年初中毕业生升学考试物理实验操作试题（二十）用电压表和电流表测量电阻（考试时间：10分钟）一、实验目的：正确设计并连接实验电路，用电压表和电流表测出电阻的值。二、实验原理：根据欧姆定律I=U/R得R=U/I。三、实验器材：电压表(0-3V、0-15V)，电流表(0-0.6A、0-3A)，待测电阻（10-30Ω），开关，导线，2节干电池（或学生电源），滑动变阻器。四、实验操作要求：1.检查器材，观察电流表、电压表的量程和分度值。2.设计并画出实验电路图。3.正确连接电路，移动滑动变阻器的滑片到阻值最大值处，试触开关，检查电路是否正确。4.闭合开关，移动滑动变阻器的滑片，让电流表、电压表有适当的示数，记录此时的电流、电压值。5.移动滑动变阻器的滑片，测出第二、三组电流值和电压值。6.整理器材。五、实验记录：1.连入电路中的电压表量程，电流表量程。2.画出实验电路图如下：3.记录数据：实验次数电压U/V电流I/A电阻R/Ω电阻平均值R/Ω123实验结论：待测电阻的阻值为。六、反思与拓展：为什么本实验要使用滑动变阻器？。学校报名号姓名得分_______四川省二〇一三年初中毕业生升学考试物理实验操作试题（二十）《用电压表和电流表测量电阻》评分表一、实验目的：正确设计并连接实验电路，用电压表和电流表测出电阻的值。二、实验器材：电压表（0-3V、0-15V)，电流表(0-0.6A、0-3A)，待测电阻（10-30Ω），开关，导线，2节干电池（或学生电源），滑动变阻器。三、实验步骤及评分标准：实验步骤操作要求及评分标准分值得分1.检查器材观察电压表电流表量程和分度值，检查开关是否断开。1分2.设计实验电路设计并画出电路图。1分3.正确连接电路（1）将待测电阻、电流表、电源、滑动变阻器、开关串联，将电压表与待测电阻并联。1分（2）移动滑动变阻器的滑片，使其连入电路的电阻值最大，试触开关，检查电路是否正确。1分4.调节变阻器（1）闭合开关，调节滑动变阻器让电流表、电压表有适当的示数，记录此时的电流、电压值,并计算电阻。1分（2）调节滑动变阻器，改变电流表、电压表的示数(电压表示数每次增减不能过大)，记录第二组电流、电压值，计算电阻。1分（3）调节滑动变阻器，改变电流表、电压表的示数(电压表示数每次增减不能过大)，记录第三组电流、电压值，计算电阻。1分5.整理器材把器材放回原处。1分6.分析结论计算出待测电阻的阻值1分7.反思拓展为什么本实验要使用滑动变阻器？（限制电流，保护电路；改变电路中电流和电压，便于多次测量）1分合计10分图20实验电路图监考教师：确认成绩学生签字：
