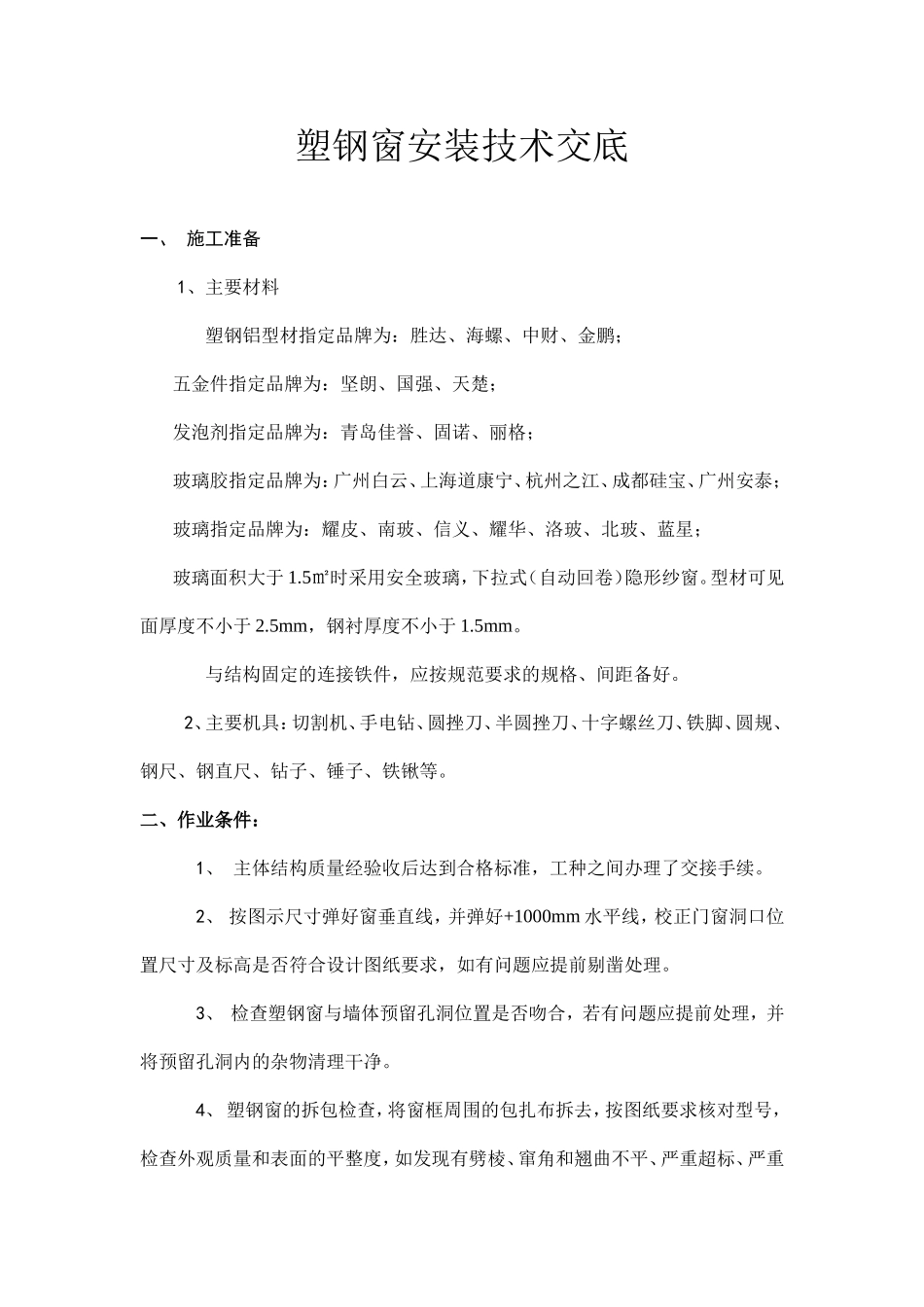

塑钢窗安装技术交底一、施工准备1、主要材料塑钢铝型材指定品牌为：胜达、海螺、中财、金鹏；五金件指定品牌为：坚朗、国强、天楚；发泡剂指定品牌为：青岛佳誉、固诺、丽格；玻璃胶指定品牌为：广州白云、上海道康宁、杭州之江、成都硅宝、广州安泰；玻璃指定品牌为：耀皮、南玻、信义、耀华、洛玻、北玻、蓝星；玻璃面积大于1.5㎡时采用安全玻璃，下拉式（自动回卷）隐形纱窗。型材可见面厚度不小于2.5mm，钢衬厚度不小于1.5mm。与结构固定的连接铁件，应按规范要求的规格、间距备好。2、主要机具：切割机、手电钻、圆挫刀、半圆挫刀、十字螺丝刀、铁脚、圆规、钢尺、钢直尺、钻子、锤子、铁锹等。二、作业条件：1、主体结构质量经验收后达到合格标准，工种之间办理了交接手续。2、按图示尺寸弹好窗垂直线，并弹好+1000mm水平线，校正门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提前剔凿处理。3、检查塑钢窗与墙体预留孔洞位置是否吻合，若有问题应提前处理，并将预留孔洞内的杂物清理干净。4、塑钢窗的拆包检查，将窗框周围的包扎布拆去，按图纸要求核对型号，检查外观质量和表面的平整度，如发现有劈棱、窜角和翘曲不平、严重超标、严重损伤、外观色差大等缺陷时，应找厂家人员协商解决，经修整鉴定合格后才可安装。5、认真检查塑钢窗的保护膜的完整，如有破损的，应补粘后再安装。三、操作工艺1、工艺流程弹线找规矩→窗洞口处理→窗洞口内埋设连接铁件→塑钢窗拆包检查→按图纸编号运至安装地点→检查塑钢保护膜→塑钢窗安装→窗口四周嵌缝、填保温材料→清理→安装五金配件→安装窗密封条→质量检查→纱扇安装2、弹线找规矩：在最高层找出窗口边线，用大线坠将窗口边线下引，并在每层窗口处划线标记，对个别不直的口边应剔凿处理。门窗口的水平位置应以楼层+500mm水平线为准，往上反420mm，量出窗下皮标高，弹线找直，每层窗下皮（除另注标高外）则应在同一水平线上。3、墙厚方向的安装位置：根据外墙大样图及设计说明，铝合金窗安装在结构墙中位置（不考虑保温板厚度）；如结构墙垂直度有偏差时，应以同一立面窗垂直线进出尺寸一致为准，调整铝合金窗垂直度对个别不直的口边及墙面应剔凿处理。同一立面的窗垂直度偏差不大于5mm。4、就位和临时固定：根据已放好的安装位置线安装，并将其吊正找直，无问题后方可用木楔临时固定。5、与墙体固定：在混凝土墙体上采用射钉枪将铁脚与墙体固定。在墙上采用塑料膨胀螺丝连接。铁脚至窗角的距离不应大于180mm，铁脚间距从一侧起步不大于200mm，其余应小于600mm。固定完毕后，拆除临时固定所使用的木楔。6、处理窗框与墙体缝隙：塑钢门窗固定好后，缝隙以发泡聚氨脂填密实。窗框与面层接槎处留5～8mm深槽口填嵌建筑密封膏密封，严禁用水泥砂浆填塞将窗框四周的缝隙同时填嵌，填嵌时用力不应过大，防止窗框受力后变形。7、塑钢窗扇及五金配件安装：待室内、外装饰完活后方可安装门窗的五金配件，安装工艺要求详见产品说明，要求安装牢固，使用灵活。四、质量标准1、保证项目：1.1塑钢窗及其附件质量，必须符合设计要求和有关标准的规定。1.2塑钢门窗的安装位置、开启方向必须符合设计要求。1.3塑钢门窗安装必须牢固，预埋件的数量、位置、埋设连接方法，必须符合设计要求。1.4塑钢门窗框与非不锈钢紧固件接触面之间，必须做防腐处理；严禁用水泥砂浆作门窗框与墙体之间的填塞材料。2、基本项目：2.1塑钢窗扇安装应符合以下规定2.2平开窗扇关闭严密，间隙均匀，开关灵活。2.3塑钢窗附件齐全，安装位置正确、牢固、灵活适用，达到各自的功能，端正美观。2.4塑钢窗框与墙体间缝隙填嵌饱满密实，表面平整、光滑，无裂缝，填塞材料、方法符合规范要求。2.5塑钢窗表面洁净，无划痕、碰伤，无锈蚀；涂胶表面平滑、平整，厚度均匀，无气孔。3、允许偏差项目：窗框两对角线长度差、窗框正、侧面的垂直度、水平度、横框标高等，不得超过表8-3规定的数值。塑钢门窗安装允许偏差表8-3项次项目允许偏差(mm)检验方法窗框两对角线长度≤2000mm>2000mm23用钢卷尺检查，量里角2平开窗窗扇与框搭接宽度差1用深度尺或钢板尺检查3同樘窗相邻...
