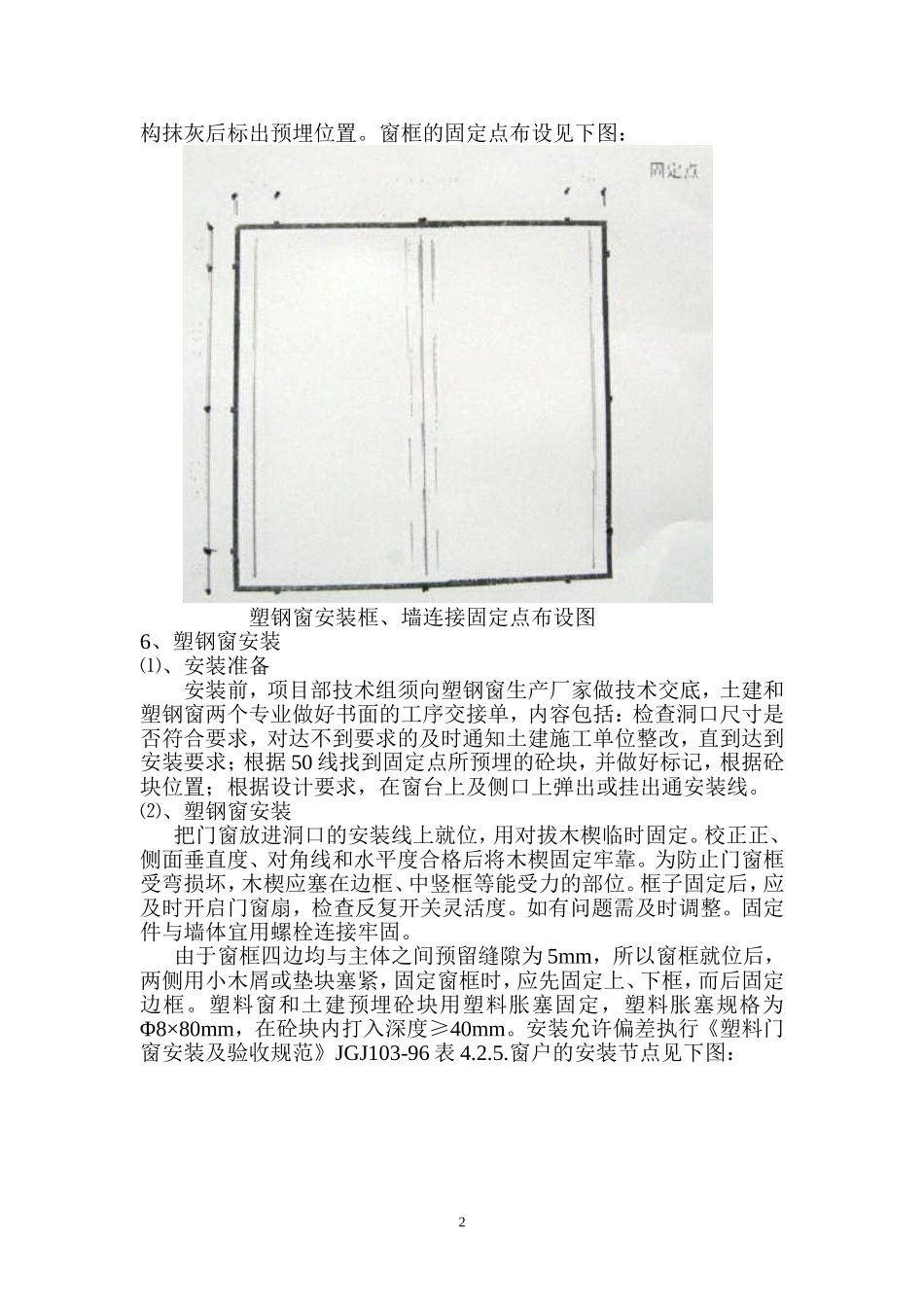

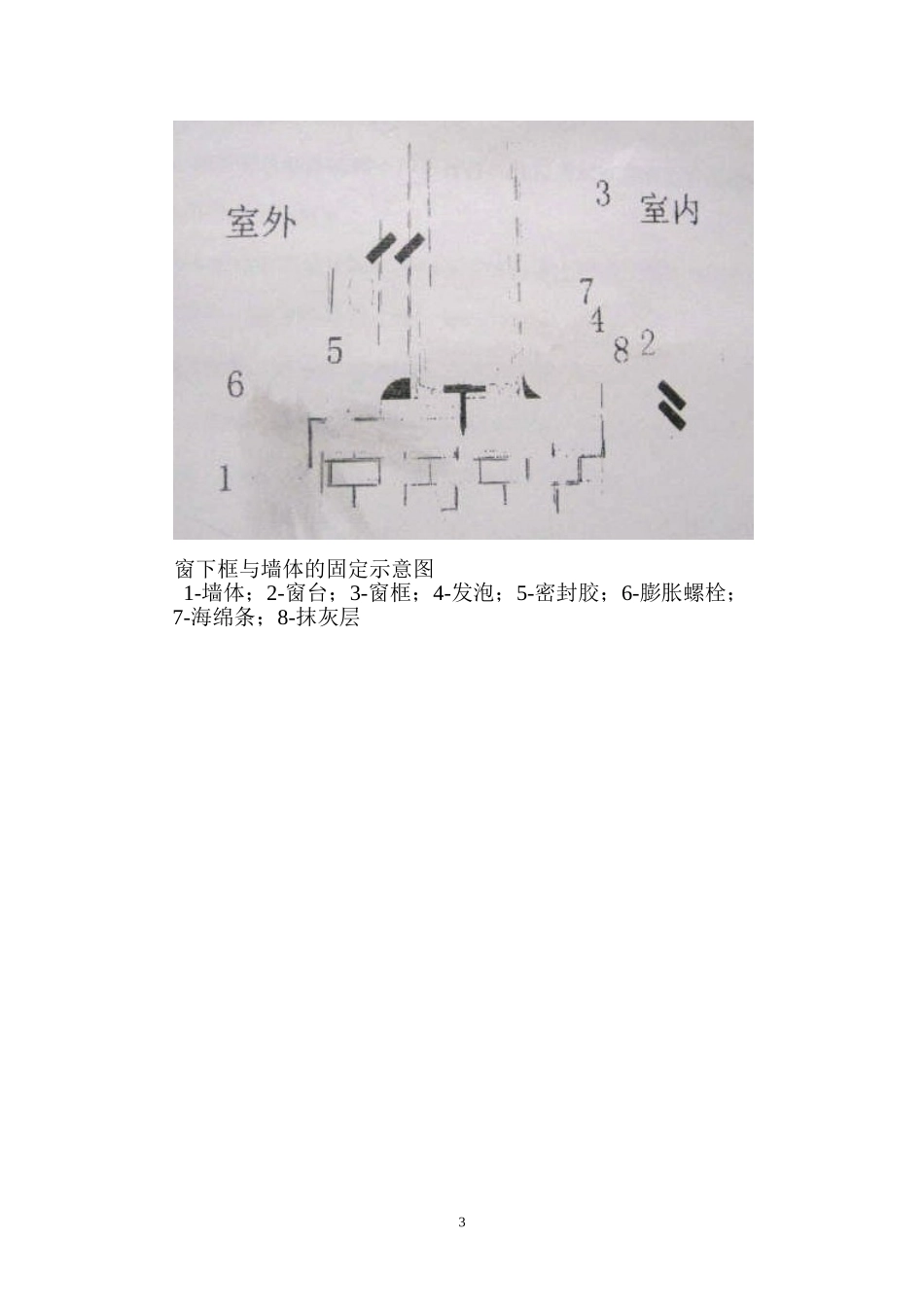

一、编制依据1、汇博·丽景豪庭5#、6#楼施工图纸2、JGJ103-96《塑料门窗安装及验收规程》3、DBJ01-79-2004《住宅建筑门窗应用技术规范》4、汇博·丽景豪庭5#、6#楼施工组织设计二、工程概况汇博·丽景豪庭5#、6#楼有阳台窗224樘,共有8种规格;外飘窗224樘,共有8种规格。三、施工准备1、技术准备：按照汇博·丽景豪庭5#、6#楼施工组织设的要求，编制塑钢窗安装专项施工方案；并对施工作业人员进行专项技术交底和安全交底；做好进场材料的检验、试验、报验工作。2、人力准备：现场安装管理人员一名、操作人员20名3、材料准备：各种规格的窗框、窗扇、固定金属件4、工具准备：四、施工方法1、塑钢窗安装工艺塑钢窗安装施工方法⑴、技术要求：本工程采用先立框后收口的施工工艺。⑵、施工顺序：结构预留洞→窗台浇筑→塑窗加工→窗框安装→填充发泡→工序交接→洞口内外侧收口→外墙涂装涂料、内墙简装→拆除包装→打密封胶→清理→窗扇、玻璃安装→验收2、塑窗洞口预留墙体浇筑时，严格按照设计要求预留窗洞口，预留洞口时，窗台为后浇筑混凝土窗台，则需按设计要求将窗台厚度预留。塑钢窗固定点的尺寸执行《塑料门窗安装及验收规范》JGJ103-96第4.2.3.2条。3、窗台浇筑按照设计要求浇筑混凝土窗台，拆模后，定期浇水养护，防止裂缝。4、塑钢窗加工加工塑钢窗前，加工单位要及时跟现场施工单位沟通，共同制定加工计划。5、窗口抹灰塑钢窗窗框安装完成，验收合格后，再进行抹灰，对抹灰的精度要求较高。抹灰在执行《塑料门安装及验收规范》JGJ103-96第3.1.4条的同时，遵循的原则是：同一类型门窗，洞口尺寸尽量要保持一致；门窗洞口大小根据已安装窗框的尺寸确定。在窗口抹灰前，门窗生产厂家与土建施工单位根据土建施工要求的抹灰厚度，确定各类门窗洞口抹灰后尺寸，现场管理人员对操作工人针对门窗洞口重点进行书面交底。对同一类型的门窗及其相邻上下左右洞口应保持通线，洞口要横平竖直，必须保证窗的四边框外皮与抹灰间距在5mm之内，误差允许在±2mm之内，如果抹灰厚度大于30mm，必须采取加强措施。土建固定窗框用砼砖预埋尺寸按照《塑料门窗安装及验收规范》JGJ103-4.2.3.2条要求执行，土建预埋砼砖在结1构抹灰后标出预埋位置。窗框的固定点布设见下图：塑钢窗安装框、墙连接固定点布设图6、塑钢窗安装⑴、安装准备安装前，项目部技术组须向塑钢窗生产厂家做技术交底，土建和塑钢窗两个专业做好书面的工序交接单，内容包括：检查洞口尺寸是否符合要求，对达不到要求的及时通知土建施工单位整改，直到达到安装要求；根据50线找到固定点所预埋的砼块，并做好标记，根据砼块位置；根据设计要求，在窗台上及侧口上弹出或挂出通安装线。⑵、塑钢窗安装把门窗放进洞口的安装线上就位，用对拔木楔临时固定。校正正、侧面垂直度、对角线和水平度合格后将木楔固定牢靠。为防止门窗框受弯损坏，木楔应塞在边框、中竖框等能受力的部位。框子固定后，应及时开启门窗扇，检查反复开关灵活度。如有问题需及时调整。固定件与墙体宜用螺栓连接牢固。由于窗框四边均与主体之间预留缝隙为5mm，所以窗框就位后，两侧用小木屑或垫块塞紧，固定窗框时，应先固定上、下框，而后固定边框。塑料窗和土建预埋砼块用塑料胀塞固定，塑料胀塞规格为Φ8×80mm，在砼块内打入深度≥40mm。安装允许偏差执行《塑料门窗安装及验收规范》JGJ103-96表4.2.5.窗户的安装节点见下图：2窗下框与墙体的固定示意图1-墙体；2-窗台；3-窗框；4-发泡；5-密封胶；6-膨胀螺栓；7-海绵条；8-抹灰层3窗安装节点图1-墙体；2-窗框；3-抹灰层；4-发泡；5-密封胶；6-膨胀螺栓；7-海绵条；8-外保温7、填充发泡窗框与洞口之间的缝隙内，应采用闭孔泡沫塑料、发泡聚苯乙烯等弹性材料填塞，填塞不易过紧，填塞密实后，拔掉木屑或垫块，其空隙也应采用发泡填塞。8、包装的拆除与打胶⑴、包装拆除应干净，不留毛刺，避免影响打胶，并且在拆除窗框包装时，要随身携带垃圾袋，不得将拆除的包装向楼外随意抛掷或在楼内乱扔。⑵、打胶前，应将所打部位清理干净后再打，打胶质量既要满足设计要求又要达到美观效果。9、玻璃及窗扇的安装规定⑴、玻璃...
