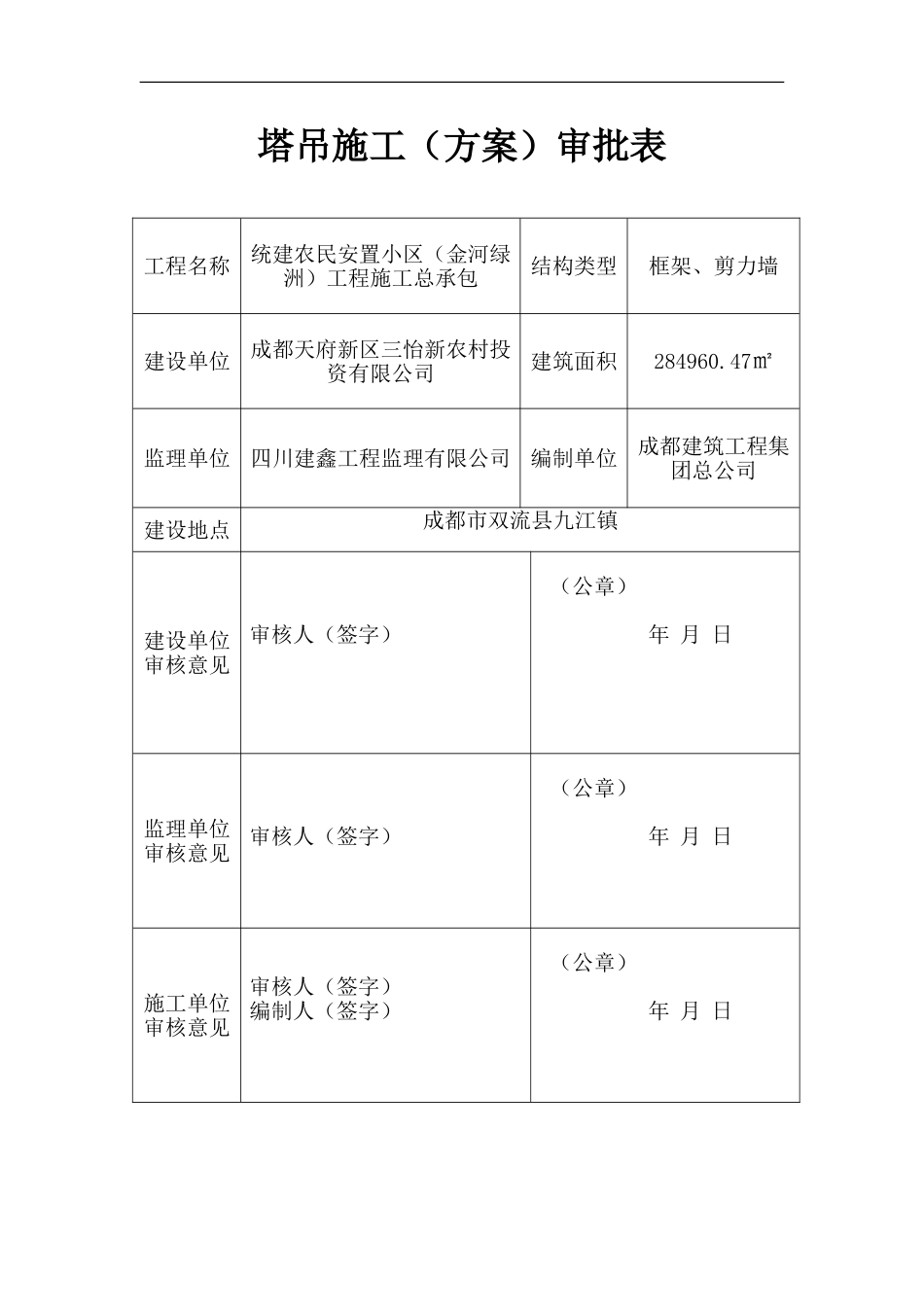

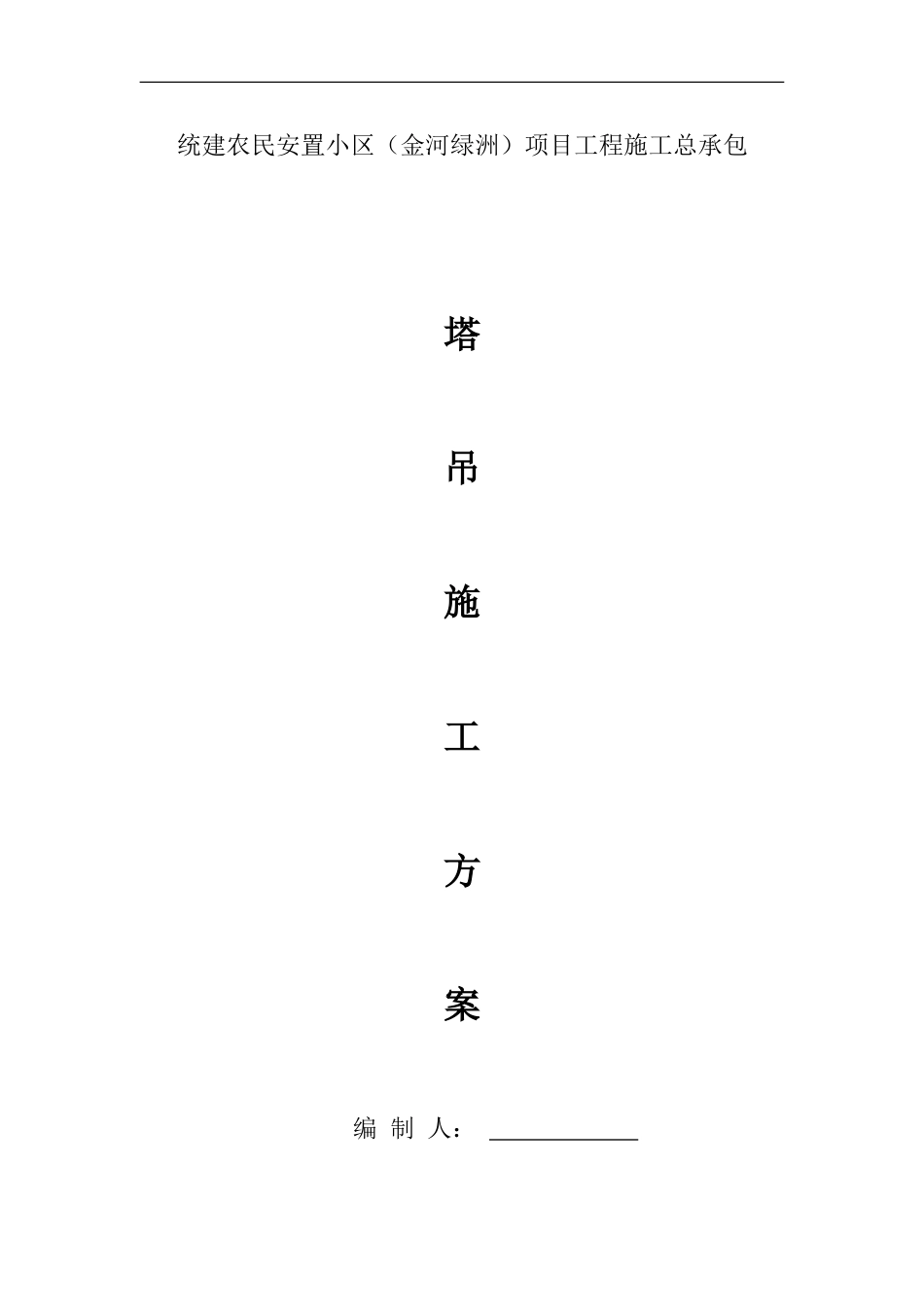

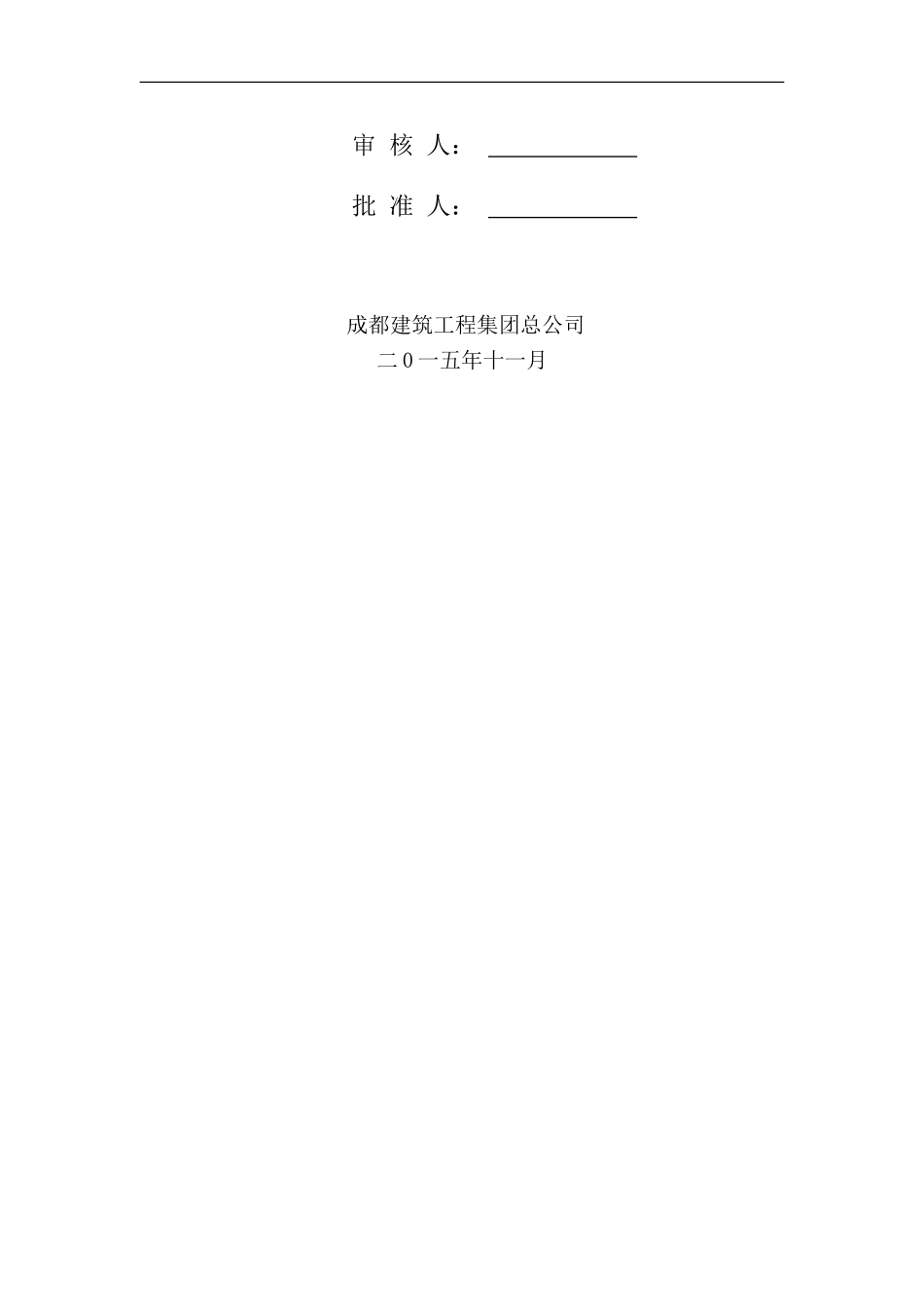

统建农民安置小区（金河绿洲）项目工程施工总承包塔吊施工方案编制人：审核人：批准人：成都建筑工程集团总公司二0一五年十一月塔吊施工（方案）审批表工程名称统建农民安置小区（金河绿洲）工程施工总承包结构类型框架、剪力墙建设单位成都天府新区三怡新农村投资有限公司建筑面积284960.47㎡监理单位四川建鑫工程监理有限公司编制单位成都建筑工程集团总公司建设地点成都市双流县九江镇建设单位审核意见审核人（签字）（公章）年月日监理单位审核意见审核人（签字）（公章）年月日施工单位审核意见审核人（签字）编制人（签字）（公章）年月日1第一节、编制依据本方案主要依据施工图纸及以下规范及参考文献编制:《塔式起重机设计规范》（GB/T13752-1992）《地基基础设计规范》（GB50007-2011）《建筑结构荷载规范》（GB50009-2012）《建筑安全检查标准》（JGJ59-99）《混凝土结构设计规范》（GB50010-2010）《混凝土质量控制标准》（GB50164-2011）《建筑工程施工质量验收统一标准》（GB50300-2013）施工现场实际情况第二节、工程概况工程名称：统建农民安置小区（金河绿洲）项目工程工程建设地点：双流县九江镇建设单位:成都天府新区三怡新农村投资有限公司设计单位:四川屹华建筑设计有限公司监理单位：四川建鑫工程监理有限公司结构类型为框剪结构，主要由18栋7-11层的高层建筑组成，地下设一层地下室；建筑物至高点为537.9（黄海高程）；标准层层高3.00m；总建筑面积：284960.47平方米；总工期：480天。塔吊基本性能及布置区域塔机编号塔机臂长砼标号持力层起升高度A地块1#塔机55米C35稍密卵石层41.35米2#塔机55米C35稍密卵石层41.05米3#塔机55米C35稍密卵石层44.05米4#塔机55米C35稍密卵石层44.05米5#塔机50米C35稍密卵石层41.15米6#塔机50米C35稍密卵石层43.55米7#塔机50米C35稍密卵石层44.15米8#塔机45米C35稍密卵石层44.15米9#塔机45米C35稍密卵石层44.15米2B地块10#塔机55米C35稍密卵石层44.5米11#塔机50米C35稍密卵石层44.15米12#塔机50米C35稍密卵石层44.15米13#塔机45米C35稍密卵石层44.15米14#塔机50米C35稍密卵石层44.15米15#塔机45米C35稍密卵石层44.15米16#塔机55米C35稍密卵石层44.15米17#塔机45米C35稍密卵石层44.15米18#塔机45米C35稍密卵石层44.15米塔吊台数：A、B地块共计18台塔吊基础持力层土质：与地下室基础持力层相同塔吊基础砼等级：C35第四节、塔吊基础定位及施工1、塔吊基础定位详见施工平面图；2、塔吊基础施工基础施工前应由塔吊拆装队技术负责人进行如下几方面的技术交底：混凝土强度等级、钢筋配置图、基础与建筑平面图、基础剖面图、基础表面平整度要求、预埋螺栓误差要求等，接底人为工程施工负责人，双方书面交接。塔机基础砼采用商品砼基础混凝土标号C35，混凝土捣制应参照有关规定执行；地脚螺栓的纵横间距应严格保证，塔机基坑待甲方监理检验后方可进行下道工序施工，做好隐蔽验收工作后方可对基坑进行隐蔽。根据有关要求，每个塔基做2组试块，所有制作的试块均采用标准养护并制作同条件养护试块。砼浇筑完毕，表面收浆12小时后，及时进行砼表面浇水湿润并覆盖养护，养护时间不少于14天。7天试件送检其试件强度达到80%，将进行上部塔吊安装。当试件达到28天再进行二次送检。施工顺序：塔机基础开挖、验槽→基础砼垫层→塔机基础模板、钢筋安装、砼施工。基础施工应由塔机所有部门派专人监督整个施工过程，同时做好各个隐蔽验收纪录，如地基3隐蔽工程验收纪录等。施工完毕做好砼的养护，砼强度达到要求后方可安装塔吊。3、顶面用水泥砂浆找平，用水准仪校水平，倾斜度和平整度误差不超过1/5000。4、机脚螺栓位置、尺寸要绝对正确，应特别注意做好复核工作，尺寸误差不超过±1mm，螺纹位须抹上黄油，并注意保护。5、塔基周边施工缝的留设及后期处理地下室防水采取双层防水措施，塔机基础范围内地下室底板均先做防水处理，塔吊基础防水预留搭接部分长度为150（n+1）mm，底板防水分层与其搭接，其中n为防水层层数。如塔吊基础在后浇带位置，四周设置BW-Ⅱ型膨胀止水条。卷材防水层铺贴在整体水泥砂浆找平层基面上，基面应符合下列规定：必须平...
