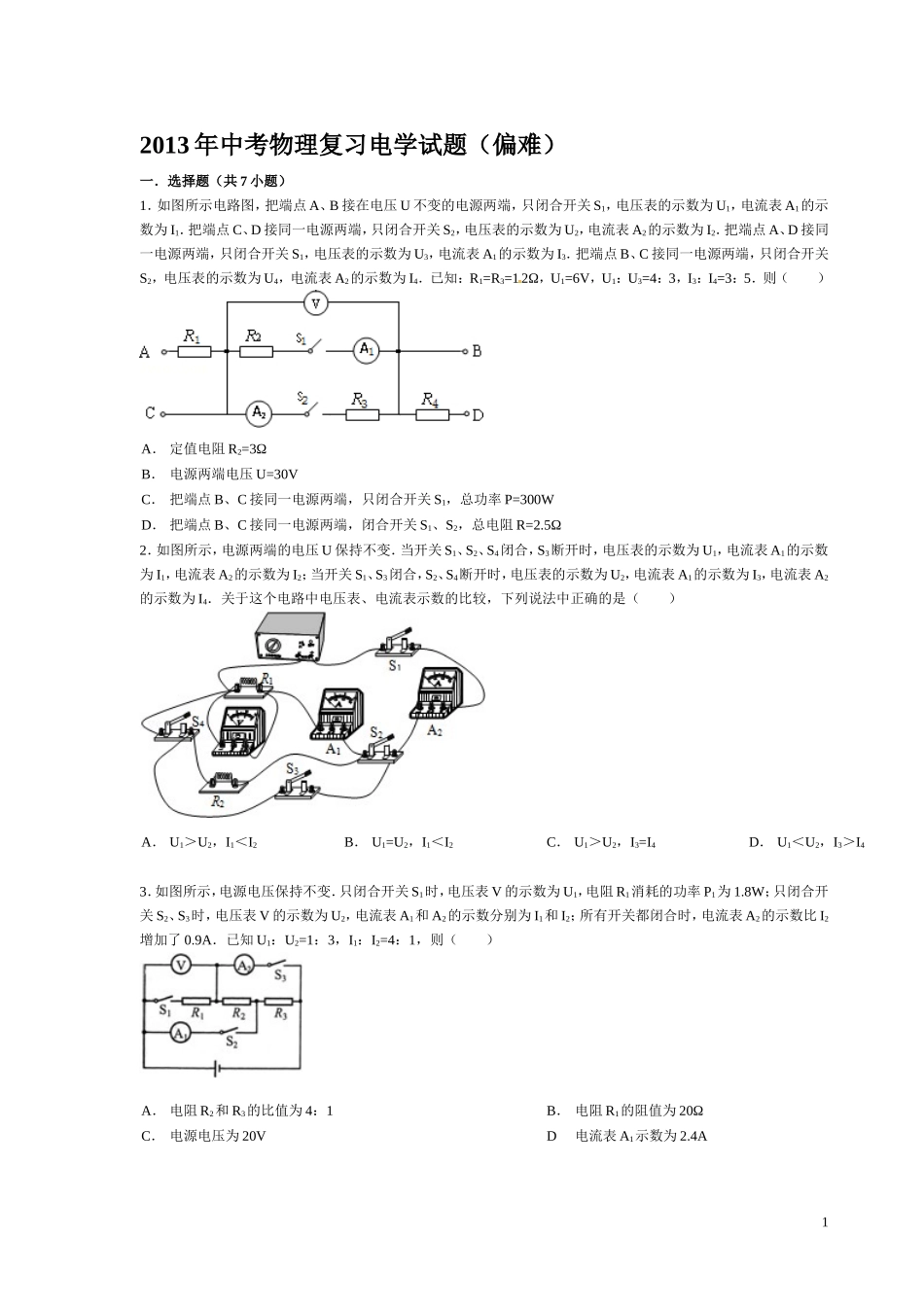

2013年中考物理复习电学试题（偏难）一．选择题（共7小题）1．如图所示电路图，把端点A、B接在电压U不变的电源两端，只闭合开关S1，电压表的示数为U1，电流表A1的示数为I1．把端点C、D接同一电源两端，只闭合开关S2，电压表的示数为U2，电流表A2的示数为I2．把端点A、D接同一电源两端，只闭合开关S1，电压表的示数为U3，电流表A1的示数为I3．把端点B、C接同一电源两端，只闭合开关S2，电压表的示数为U4，电流表A2的示数为I4．已知：R1=R3=12Ω，U1=6V，U1：U3=4：3，I3：I4=3：5．则（）A．定值电阻R2=3ΩB．电源两端电压U=30VC．把端点B、C接同一电源两端，只闭合开关S1，总功率P=300WD．把端点B、C接同一电源两端，闭合开关S1、S2，总电阻R=2.5Ω2．如图所示，电源两端的电压U保持不变．当开关S1、S2、S4闭合，S3断开时，电压表的示数为U1，电流表A1的示数为I1，电流表A2的示数为I2；当开关S1、S3闭合，S2、S4断开时，电压表的示数为U2，电流表A1的示数为I3，电流表A2的示数为I4．关于这个电路中电压表、电流表示数的比较，下列说法中正确的是（）A．U1＞U2，I1＜I2B．U1=U2，I1＜I2C．U1＞U2，I3=I4D．U1＜U2，I3＞I43．如图所示，电源电压保持不变．只闭合开关S1时，电压表V的示数为U1，电阻R1消耗的功率P1为1.8W；只闭合开关S2、S3时，电压表V的示数为U2，电流表A1和A2的示数分别为I1和I2；所有开关都闭合时，电流表A2的示数比I2增加了0.9A．已知U1：U2=1：3，I1：I2=4：1，则（）[来源:Zxxk.Com]A．电阻R2和R3的比值为4：1B．电阻R1的阻值为20ΩC．电源电压为20VD电流表A1示数为2.4A14．如图所示电路，电源电压不变，当开关S闭合、S1、S2断开时，电流表的示数为I1，电压表的示数为U1；当开关S、S1、S2都闭合时，电流表的示数为I2，电压表的示数为U2．则下列说法正确的是（）A．I1＞I2，U1＞U2B．I1＜I2，U1＜U2C．I1＞I2，U1＜U2D．I1＜I2，U1＞U25．如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，断开开关S1，电流表A1和A2的示数之比为3：1．当把电流表A1和A2分别换成电压表V1和V2后，若把开关S、S1都闭合，电压表V1的示数为U1，电压表V2的示数为U2．则下列选项正确的是（）A．R1=10ΩB．R1=20ΩC．U1：U2=3：4D．U1：U2=4：36．如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A．I1＞I2U1＞U2B．I1＞I2U1大于、小于或等于U2都有可能C．U1＜U2I1=I2D．U1＜U2I1大于、小于或等于I2都有可能7．如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω．闭合开关S，电流表A1和A2的示数之比为3：2．若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1′，电压表V2的示数为U2′．则下列选项正确的是（）A．R1=5ΩB．R1=20ΩC．U1′：U2′=3：4D．U1′：U2′=4：3二．填空题（共2小题）28．如图所示的电路中，电源电压恒定不变，R1=R2．当电键S1闭合、S2断开时，电流表、电压表的示数分别为I1、U1；当电键S2闭合、S1断开时，电流表、电压表的示数为I2、U2；则I1/I2_________1，U1/U2_________1（选填“＜”、“=”或“＞”）．9．如图所示的电路中，电源电压恒定不变，已知R1=2R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1与I1的比值_________U2与I2的比值，I1与I2的比值_________3．（均选填“大于”、“等于”或“小于”）三．解答题（共6小题）10．如图所示的电路图中，把端点A、B接在电压U不变的电源两端，当闭合开关S1，断开开关S2时，电压表的示数为U，电流表A1的示数为I1．把端点C、D接在电压U不变的电源两端，当断开开关S1，闭合开关S2时，电压表的示数为U2，电流表A2的示数为I2．把端点C、B接在电压U不变的电源两端，当闭合开关S1、S2时，电流表A1的示数为I3电流表A2的示数为I4．把端点A、D接在电压U不变的电源两端，当断开开关S1、闭合开关S2时，电流表A2的示数为I5．已知：U1：U2=3：4，I3...
