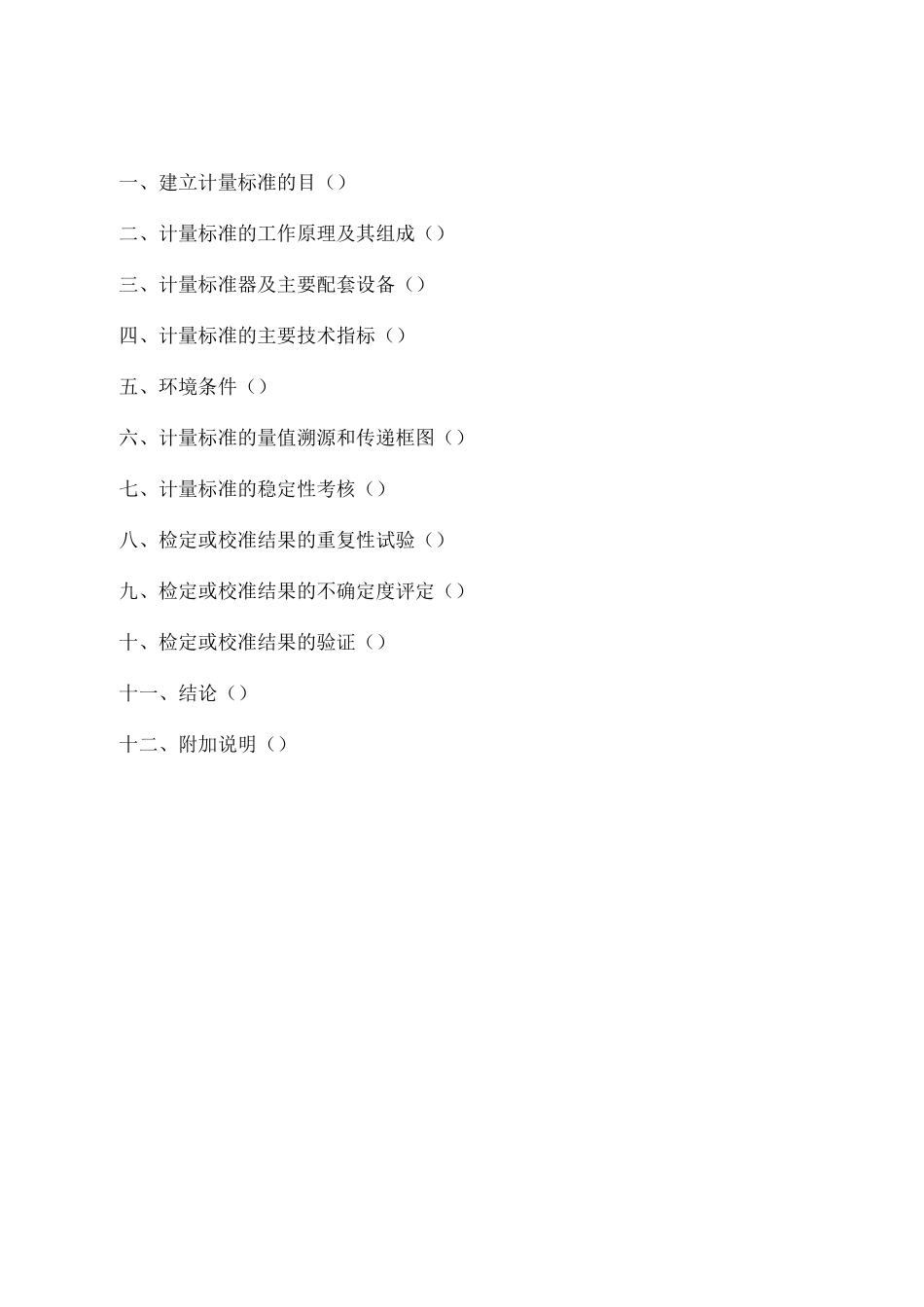

计量标准技术报告计量标准名称钢筋保护层、楼板厚度测量仪校准装置计量标准负责人建标单位名称填写日期一、建立计量标准的目（）二、计量标准的工作原理及其组成（）三、计量标准器及主要配套设备（）四、计量标准的主要技术指标（）五、环境条件（）六、计量标准的量值溯源和传递框图（）七、计量标准的稳定性考核（）八、检定或校准结果的重复性试验（）九、检定或校准结果的不确定度评定（）十、检定或校准结果的验证（）十一、结论（）十二、附加说明（）―、建立计量标准的目的使我院的量值在误差允许范围内，可追溯到国家或国际计量标准。确保我所向社会出具的实验数据准确可靠，具有可比较性。为此，建立次级计量标准一一钢筋保护层、楼板厚度测量仪校准装置，作为济南市工作量值的依据。二、计量标准的工作原理及其组成本装置是以标准块为主标准器，直接校准钢筋保护层、楼板厚度测量仪校准装置示值误差的。以校准楼板测厚仪为例，首先按使用说明书对测量仪进行设置和初始化，然后测量标准块的厚度值，仪器示值的平均值h与标准块的实际值ha之差，即为示值误差A。三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定周期或复校间隔检定或校准机构楼板测试仪试块(50X60X80)mm、(70X100X300)mm(50~300)mmU=0.06mm;k=2钢筋位置测定仪试块巾12mm、巾16mm、(12-60)mmU=0.1mm;k=2标准块(0~310)mm(10~310)mmU=0.10mm;k=2主要配套设备四、计量标准的主要技术指标名称型号测量范围不确定度或准确度等级或最大允许误差楼板测试仪试块(50X60X80)mm、(70X100X300)mm(50-300)mmU=O.06mm;k=2钢筋位置测定仪试块巾12mm、巾16mm、巾25mm(12~60)mmU=0.1mm;k=2标准块(0~310)mm(10-310)mmU=0.10mm;k=2五、环境条件序号项目要求实际情况结论1温度(20±5)°C(20±5)C合格2相对湿度W85%<85%合格3456七、计量标准的稳定性考核计量标准器名称名义值允许变化量mm17年1月18年1月19年1月变化量结论楼板试块(50X60X850mm0.030.030.03楼板试块(70X100X70mm0.380.380.38钢筋试块巾112mm0.10.10.160mm-0.5-0.5-0.5钢筋试块巾12mm0.40.40.460mm-0.1-0.1-0.1八、检定或校准结果的重复性试验对一台稳定的楼板厚度测量仪，在重复性条件下用本装置对其50mm点的示值进行10次测量,得：S=0.19mm该装置的重复性标准偏差为0.19mm等于不确定度评定中的中引用的标准差，因此重复性考核合格。九、检定或校准结果的不确定度评定楼板测厚仪示值误差的测量不确定度评定1测量过程简述1)测量依据：JJF1224-2009《钢筋保护层、楼板厚度测量仪校准规范》2)测量环境条件：温度(20±5)°C3)测量标准：标准块【测量范围：(50〜300)mm,U=0.06mm,k=2】4)被测对象：楼板测厚仪，分度值：1mm,测量范围：((0〜350)mm,最大允许误差：MPE:±2mm(H<200mm),\±(1mm+1%H*H>200mm)]o5)测量方法：首先按使用说明书对测量仪进行设置和初始化，然后测量标准块的厚度值，仪器示值的平均值h与标准块的实际值h之差，即为示值误差A。本文以测量50mm的标准块为例，对楼板测厚仪示值误差的测量不确定度进行分析。2数学模型/-h-ha式中：A楼板测厚仪示值误差，mm；h被校仪器显示厚度值，mm；h二标准块的厚度值。3方差和灵敏系数依u2(y)=E(af/Qxi)2U2(xi)有:。u2=c2(A)=C2(h)u2(h)+c2(h)U2(h)caa式中：c(h)=1;c(ha)=-1。代入得：u2=u2(A)=U2(h)+U2(ha)cc(L)=迈4标准不确定度一览表标准不确定度分量不确定度来源标准不确定度值u(xi)(mm)c.=af/aix1c.Xu(x.)ii(mm)u(h)与仪器读数有关的不确定度分量0.2910.29u(h1)测量量化误差0.29u(h2)测量重复性0.19U(ha丿与标准器有关的不确定度分量0.07-10.07U(ha1)标准块厚度值误差0.03U(ha2)平行度的不确定度0.06uc=0.30mm5计算标准不确定度分量5.1与仪器读数有关的不确定度分量u(h)5.1.1由校准楼板测厚仪读数时的量化误差引入的不确定度分量u(h1)分辨力为1mm的楼板测厚仪读数时的量化误差以等概率出现在半宽为(1/2)mm的区间内，故：u(h)=0.5/v3=0.29mm5.1.2由测量重复性引入的不确定度分量u(h2)按要求，其重复性误差应不超过1mm，按9次重复测量的极差法计...
