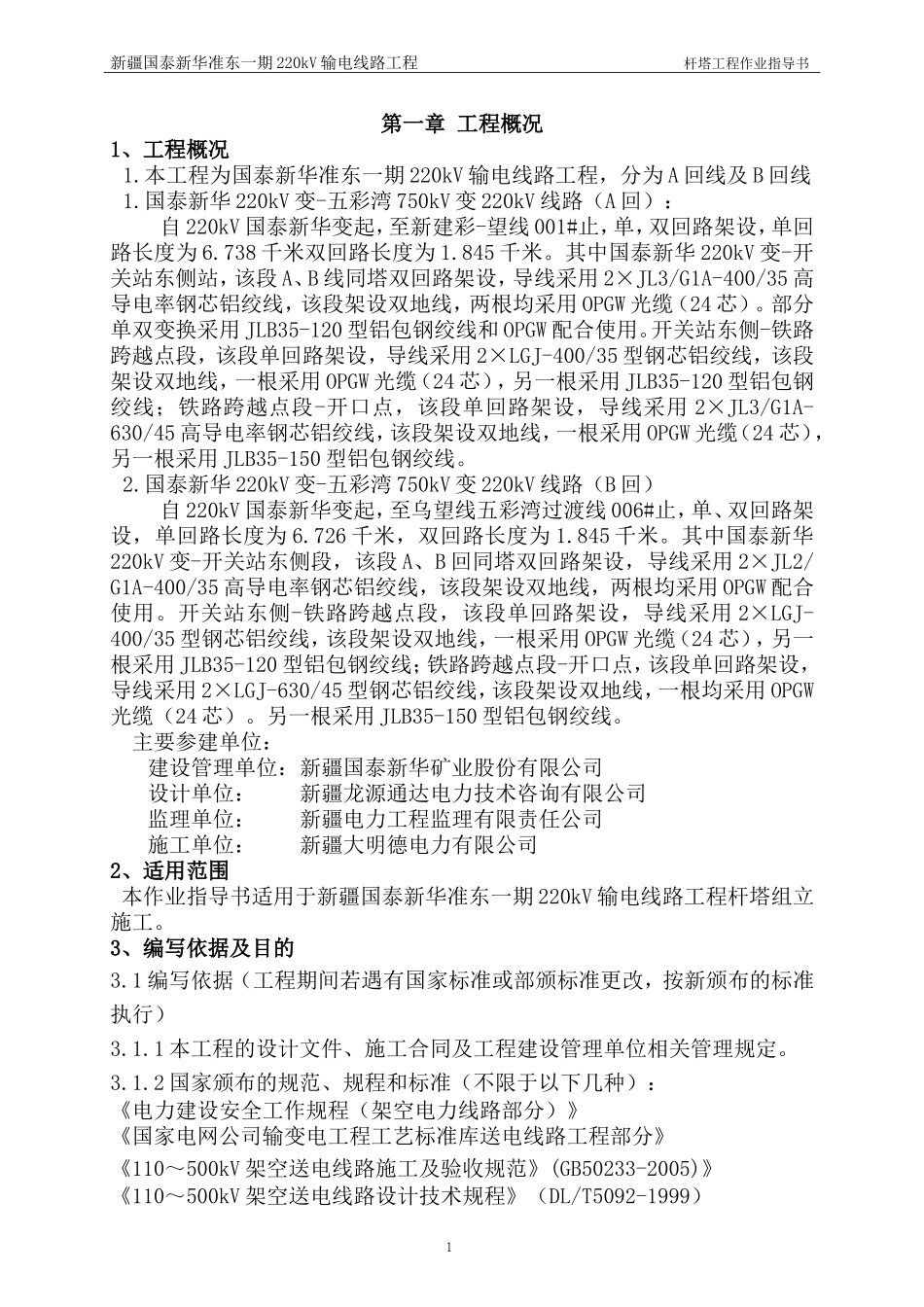

新疆国泰新华准东一期220kV输电线路工程杆塔工程作业指导书第一章工程概况1、工程概况1.本工程为国泰新华准东一期220kV输电线路工程，分为A回线及B回线1.国泰新华220kV变-五彩湾750kV变220kV线路（A回）：自220kV国泰新华变起，至新建彩-望线001#止，单，双回路架设，单回路长度为6.738千米双回路长度为1.845千米。其中国泰新华220kV变-开关站东侧站，该段A、B线同塔双回路架设，导线采用2×JL3/G1A-400/35高导电率钢芯铝绞线，该段架设双地线，两根均采用OPGW光缆（24芯）。部分单双变换采用JLB35-120型铝包钢绞线和OPGW配合使用。开关站东侧-铁路跨越点段，该段单回路架设，导线采用2×LGJ-400/35型钢芯铝绞线，该段架设双地线，一根采用OPGW光缆（24芯），另一根采用JLB35-120型铝包钢绞线；铁路跨越点段-开口点，该段单回路架设，导线采用2×JL3/G1A-630/45高导电率钢芯铝绞线，该段架设双地线，一根采用OPGW光缆（24芯），另一根采用JLB35-150型铝包钢绞线。2.国泰新华220kV变-五彩湾750kV变220kV线路（B回）自220kV国泰新华变起，至乌望线五彩湾过渡线006#止，单、双回路架设，单回路长度为6.726千米，双回路长度为1.845千米。其中国泰新华220kV变-开关站东侧段，该段A、B回同塔双回路架设，导线采用2×JL2/G1A-400/35高导电率钢芯铝绞线，该段架设双地线，两根均采用OPGW配合使用。开关站东侧-铁路跨越点段，该段单回路架设，导线采用2×LGJ-400/35型钢芯铝绞线，该段架设双地线，一根采用OPGW光缆（24芯），另一根采用JLB35-120型铝包钢绞线；铁路跨越点段-开口点，该段单回路架设，导线采用2×LGJ-630/45型钢芯铝绞线，该段架设双地线，一根均采用OPGW光缆（24芯）。另一根采用JLB35-150型铝包钢绞线。主要参建单位：建设管理单位：新疆国泰新华矿业股份有限公司设计单位：新疆龙源通达电力技术咨询有限公司监理单位：新疆电力工程监理有限责任公司施工单位：新疆大明德电力有限公司2、适用范围本作业指导书适用于新疆国泰新华准东一期220kV输电线路工程杆塔组立施工。3、编写依据及目的3.1编写依据（工程期间若遇有国家标准或部颁标准更改，按新颁布的标准执行）3.1.1本工程的设计文件、施工合同及工程建设管理单位相关管理规定。3.1.2国家颁布的规范、规程和标准（不限于以下几种）：《电力建设安全工作规程（架空电力线路部分）》《国家电网公司输变电工程工艺标准库送电线路工程部分》《110～500kV架空送电线路施工及验收规范》(GB50233-2005)》《110～500kV架空送电线路设计技术规程》（DL/T5092-1999）1新疆国泰新华准东一期220kV输电线路工程杆塔工程作业指导书《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）《110kV及以上送变电工程启动及竣工验收规程》（DL/T782-2001）《输电线路铁塔制造技术条件》（GB/T2694-2003）《钢结构高强度螺栓连接的设计、施工及验收规范（JGJ82-91）》《输电线路施工机具设计、试验基本要求》（DL/T875-2004）《国家电网公司输变电工程安全文明施工标准化工作规定（试行）》国家电网基建[2005]403号《国家优质工程评审管理办法》（2007年修订版）《国家电网公司输变电工程安全文明施工标准化图册》《工程建设标准强制性条文（电力工程部分）（2009版）》4、铁塔组立施工概况4.1质量目标工程质量符合有关施工及验收规范的要求，符合设计的要求；工程质量总评为优良，分项工程合格率100%，单位工程优良率96%。杜绝重大质量事故和质量管理事故的发生；确保工程零缺陷移交、达标投产、国家电网公司优质工程。4.2安全目标确保工程建设中文明施工、落实环保方案，并采取积极的安全措施；不发生人员重伤及死亡事故，消灭群伤事故；不发生重大施工机械设备损坏事故；不发生重大火灾事故；不发生负主要责任的重大交通事故；不发生重大环境污染事故和重大垮（坍）塌事故；不发生土石方坍塌、淹溺、倒塔、跑线事故；杜绝高处坠落、触电事故；努力实现事故“零”发生率。4.3计划采取使用机械吊装施工的塔位基础机械吊装大开挖基础46基机械吊装掏挖式基础0基4.4铁塔安装统一要求4.4.1线路方向及塔腿编号本工程以国泰新华22...
