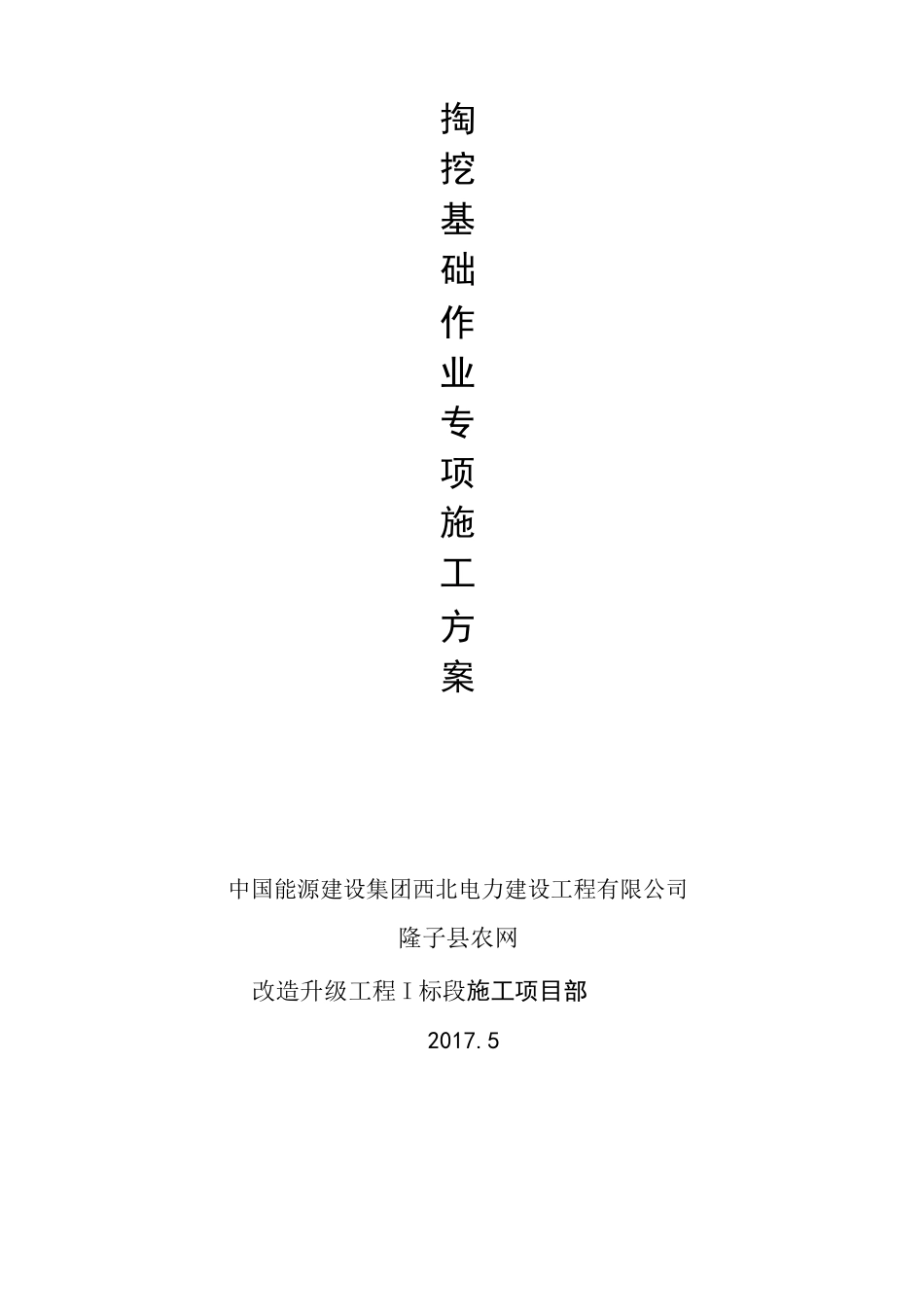

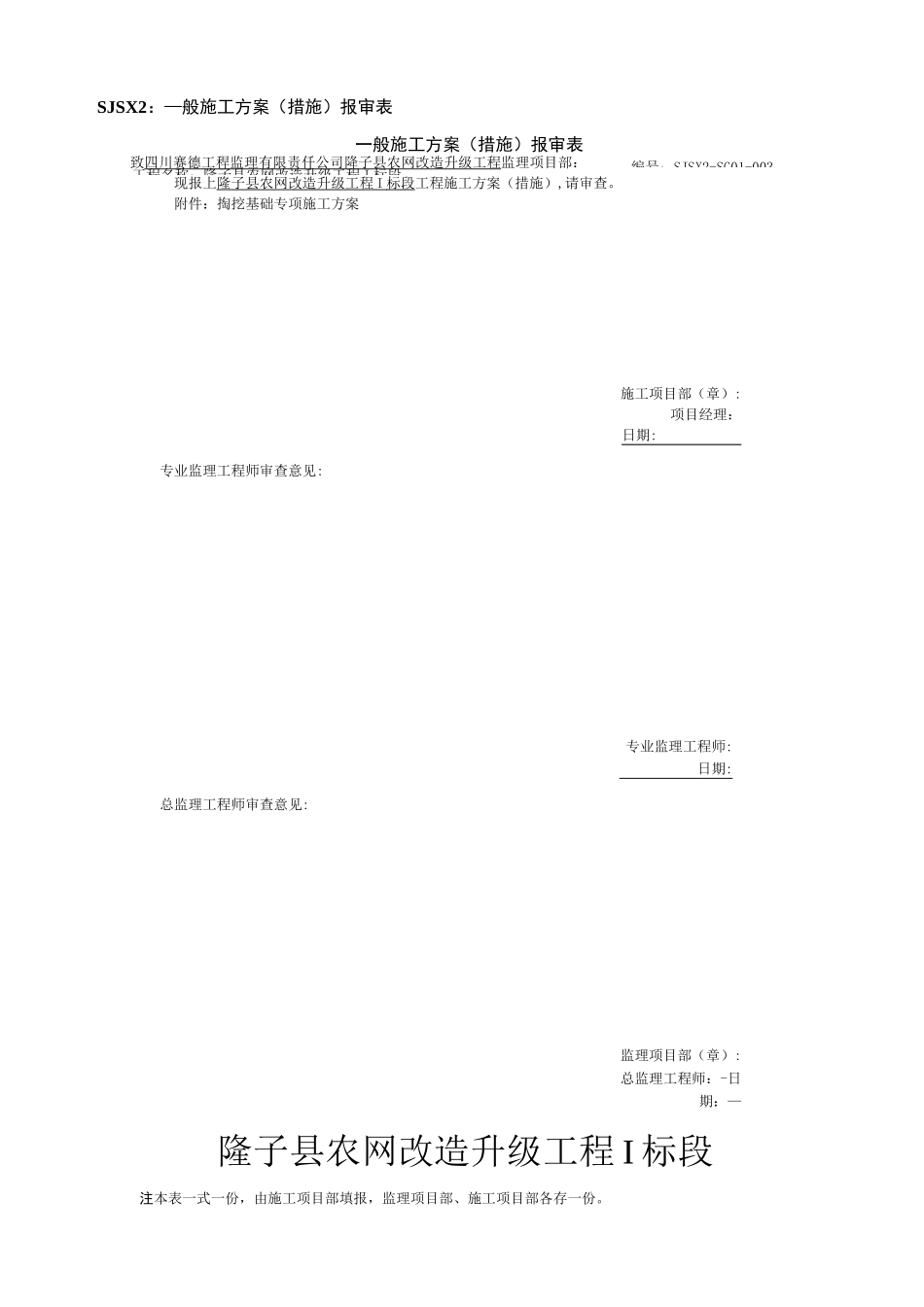

注本表一式一份，由施工项目部填报，监理项目部、施工项目部各存一份。工程名称：隆子县农网改造升级工程I标段编号：SJSX2-SG01-003SJSX2：—般施工方案（措施）报审表一般施工方案（措施）报审表致四川赛德工稈监理有限责仟公司降子县农网改造升级工程监理项目部：现报上隆子县农网改造升级工程I标段工程施工方案（措施）,请审查。附件：掏挖基础专项施工方案施工项目部（章）:项目经理：日期:专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审查意见:监理项目部（章）:总监理工程师：-日期：—隆子县农网改造升级工程I标段掏挖基础作业专项施工方案中国能源建设集团西北电力建设工程有限公司隆子县农网改造升级工程I标段施工项目部2017.5准：年—月—日核：年月日写：年—月—日1....................................................适用范围12........................................................目的13....................................................编写依据14...........................................................工程概况及掏挖桩基础特点15掏挖桩基础施工方案36...........................................................施工机械设备和安全用具准备87................................................施工进度安排98..........................................................文明施工与环境保护139..........................................................质量保证措施1410.........................................................安全保证措施和安全风险识别及预控措施151.适用范围本施工技术方案适用于隆子县农网改造升级工程I标段掏挖桩基础施工。2.目的通过本施工技术方案规定的工艺方法和操作程序，使掏挖式基础的施工满足设计和工程的安全、质量要求，确保工程顺利进行。3.编写依据《110-750KV架空送电线路施工及验收规范》(GB50233—2014)；《110〜750kV架空电力线路工程施工质量及评定规程》(DL/5168-2014)《电力建设安全工作规程第2部分：架空电力线路》(DL5009.2-2009)《普通混凝土配合比设计规程》(JGJ55-2011)《混凝土强度检验评定标准》(GBT50107-2010)《混凝土结构工程施工质量验收规范》(GB50204-2002)《混凝土结构设计规范》(GB50010-2010)4.工程概况4.1、从日当110千伏变电站35kV出线构架起,至热荣35千伏变电站35kV进线构架止，单回架空线路路径长度约60.04km的线路本体设计，单导线截面为150mm2。日当110kV变电站位于隆子县。据现场收资，日当110kV变电站35kV出线间隔共8个，现已出线7个间隔(1U日雪线、2U日华I线、3U日错线、4U日觉线、5U日华II线、6U日玉线、7U日城线)，备用8U间隔西藏山南供电有限公司已作了其它工程规划。为将本期工程新建2个35kV出现间隔(9U日三线，10U三曲线)，本工程出线利用新建日三线构架出线相序自西北向东南为A、B、C,出线后向东北走线。三林35kV变电站位于隆子县。据设计方案，三35kV变电35千伏出线间隔，自西南向东北分别为本工程（日三线）、三曲线。本工程出线相序自西南向东北为A、B、C，出线后向西走线。本工程建设单位：国网西藏电力公司山南供电公司本工程设计单位：四川省兴能水利电力设计有限公司监理单位:四川赛德工程监理有限责任公司施工单位：中国能源建设集团西北电力建设工程有限公司本工程合同建设工期：2016年12月开工至2017年10月竣工?/z//V75掏挖桩基础施工方案5.1.分坑前必须逐基复测塔基断面，以核实《杆塔平断面定位图》《杆塔明细表》中施工基面设计值与塔位的地形条件是否相符，如不符合，须及时通知现场技术员对基础进行调整。5.2.根据基坑开挖尺寸线先挖出样洞，深度约300mm。样洞直径宜比设计的基础尺寸小30~50mm。样洞开挖好后应复测根开、对角线等各项尺寸，合格后再继续开挖。5.3.基坑主柱开挖过程中为防止超挖、偏心、直径，每开挖0.5m，在坑中心吊一垂球检查。5.3.1经纬仪架在塔位中心控制桩，沿塔基对角线方向放两个桩Z1和Z2,位于坑口边缘0.5至1米左右位置，将两桩操平，如下图所示：固定一根细竹竿或细木棒（强度能承受垂球的重量）在两...
