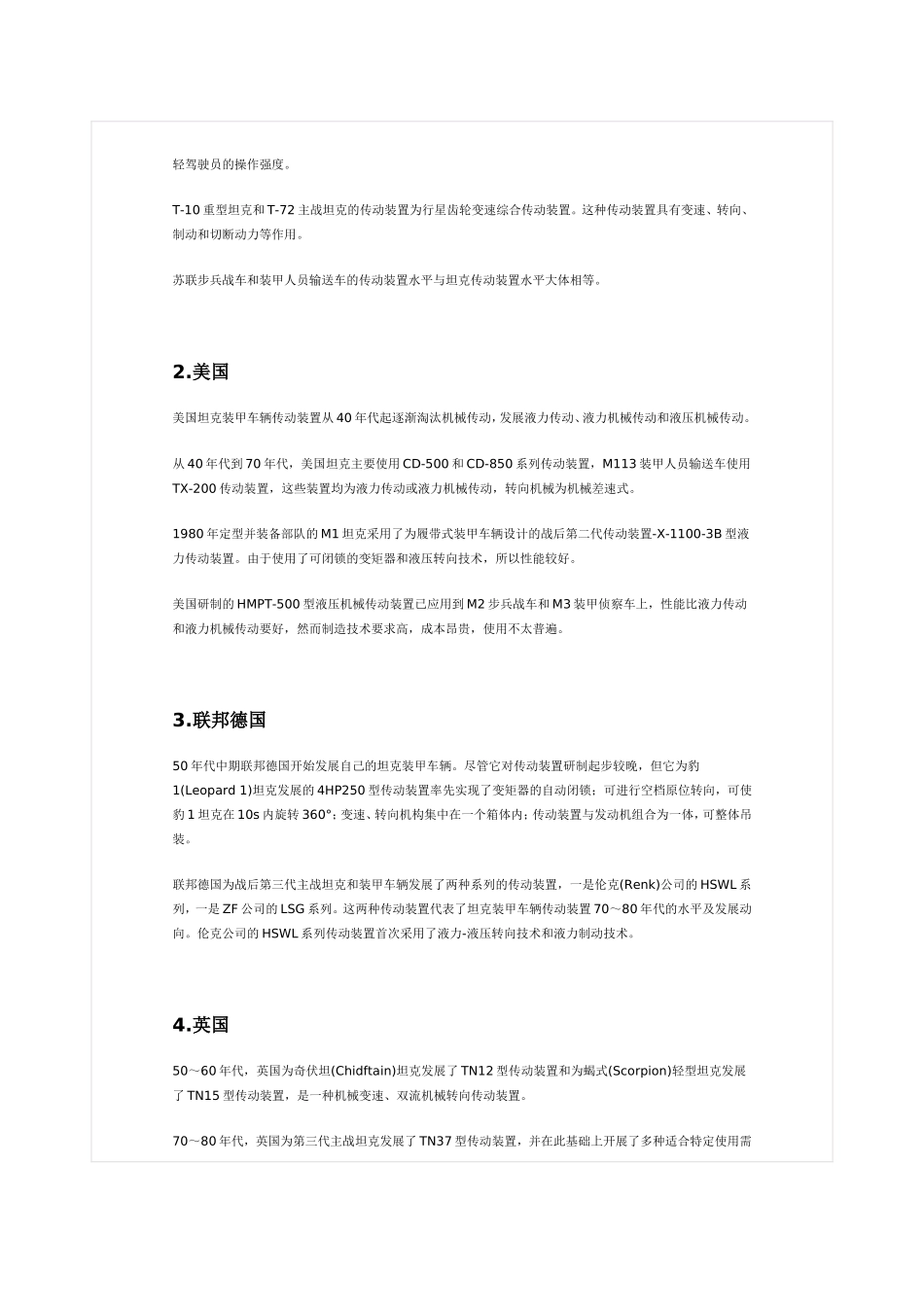

坦克装甲车辆传动装置车辆传动装置是将发动机发出的驱动能量传递给行动装置、根据车辆行驶需要改变行驶速度和牵引力并提供转向功率的一种能量传递机构。依据能量传递机构类型，坦克装甲车辆传动装置可分为机械传动、液力传动、液力机械传动、液压机械传动和电力传动等。在传动系中，能量传递机构均为机械部件的传动为机械传动，依据变速机构类型，机械传动又可分为固定轴阶梯齿轮变速传动和行星变速传动；如果存在液力远件，而且液力元件传递全部传动能量，这种传动就是液力传动；存在液力元件，但液力元件仅传递一部分传动能量，另一部分能量由其他机械式传递机构传递的传动装置为液力机械传动。以转向功率流在传动系中所处的位置划分，转向功率流与变速功率流成串联关系的传动为单位率流传动；成并联关系的传动为双(多)功率流传动。在双功率流传动中，依据转向功率流能量传递机构类型，双流转向还可细分为机械转向、液压转向、液压机械转向和液力-液压复合转向。由于履带式车辆和轮式车辆的传动部件不同，传动型式也有所不同。轮式装甲车辆的传动装置由变速器、分动器、传动轴、驱动桥和半轴等部件组成。本手册重点介绍履带式坦克装甲车辆的传动装置。发展情况履带式坦克装甲车辆传动装置是随着车辆行驶要求的不断提高和科学技术的不断进步而发展的，其发展过程大致为：固定轴阶梯齿轮变速传动、行星齿轮变速传动、液力传动、液力机械传动、液压传动、液压机械传动和电力传动。各国传动装置发展情况不尽相同，最具有代表性的是苏联、美国、联邦德国、英国和法国的传动装置。比利时在它的眼镜蛇(Cobra)装甲人员输送车上使用了电力传动。1.苏联一般地说，苏联坦克装甲车辆使用的传动装置要比西方国家的落后，其原因不是苏联没有先进的传动技术可以应用，而是坦克车辆设计指导思想更强调传动装置对车辆总体的适应性。苏联中型坦克，从40年代设计的T-34坦克开始，直到60年代的T-62坦克，其传动装置结构没有太大变化，一直采用固定轴阶梯齿轮变速传动，只是从T-55坦克开始将侧传动装置从一级圆柱齿轮传动改为两级行星齿轮传动。操纵装置的改进却很大，首先从齿套换档机构改为同步器式，后来又采用液压助力机构，以减轻驾驶员的操作强度。T-10重型坦克和T-72主战坦克的传动装置为行星齿轮变速综合传动装置。这种传动装置具有变速、转向、制动和切断动力等作用。苏联步兵战车和装甲人员输送车的传动装置水平与坦克传动装置水平大体相等。2.美国美国坦克装甲车辆传动装置从40年代起逐渐淘汰机械传动，发展液力传动、液力机械传动和液压机械传动。从40年代到70年代，美国坦克主要使用CD-500和CD-850系列传动装置，M113装甲人员输送车使用TX-200传动装置，这些装置均为液力传动或液力机械传动，转向机械为机械差速式。1980年定型并装备部队的M1坦克采用了为履带式装甲车辆设计的战后第二代传动装置-X-1100-3B型液力传动装置。由于使用了可闭锁的变矩器和液压转向技术，所以性能较好。美国研制的HMPT-500型液压机械传动装置已应用到M2步兵战车和M3装甲侦察车上，性能比液力传动和液力机械传动要好，然而制造技术要求高，成本昂贵，使用不太普遍。3.联邦德国50年代中期联邦德国开始发展自己的坦克装甲车辆。尽管它对传动装置研制起步较晚，但它为豹1(Leopard1)坦克发展的4HP250型传动装置率先实现了变矩器的自动闭锁；可进行空档原位转向，可使豹1坦克在10s内旋转360°；变速、转向机构集中在一个箱体内；传动装置与发动机组合为一体，可整体吊装。联邦德国为战后第三代主战坦克和装甲车辆发展了两种系列的传动装置，一是伦克(Renk)公司的HSWL系列，一是ZF公司的LSG系列。这两种传动装置代表了坦克装甲车辆传动装置70～80年代的水平及发展动向。伦克公司的HSWL系列传动装置首次采用了液力-液压转向技术和液力制动技术。4.英国50～60年代，英国为奇伏坦(Chidftain)坦克发展了TN12型传动装置和为蝎式(Scorpion)轻型坦克发展了TN15型传动装置，是一种机械变速、双流机械转向传动装置。70～80年代，英国为第三代主战坦克发展了TN37型传动装置，并在此基础上开展了多种适合特定使用需要的传动装置...
