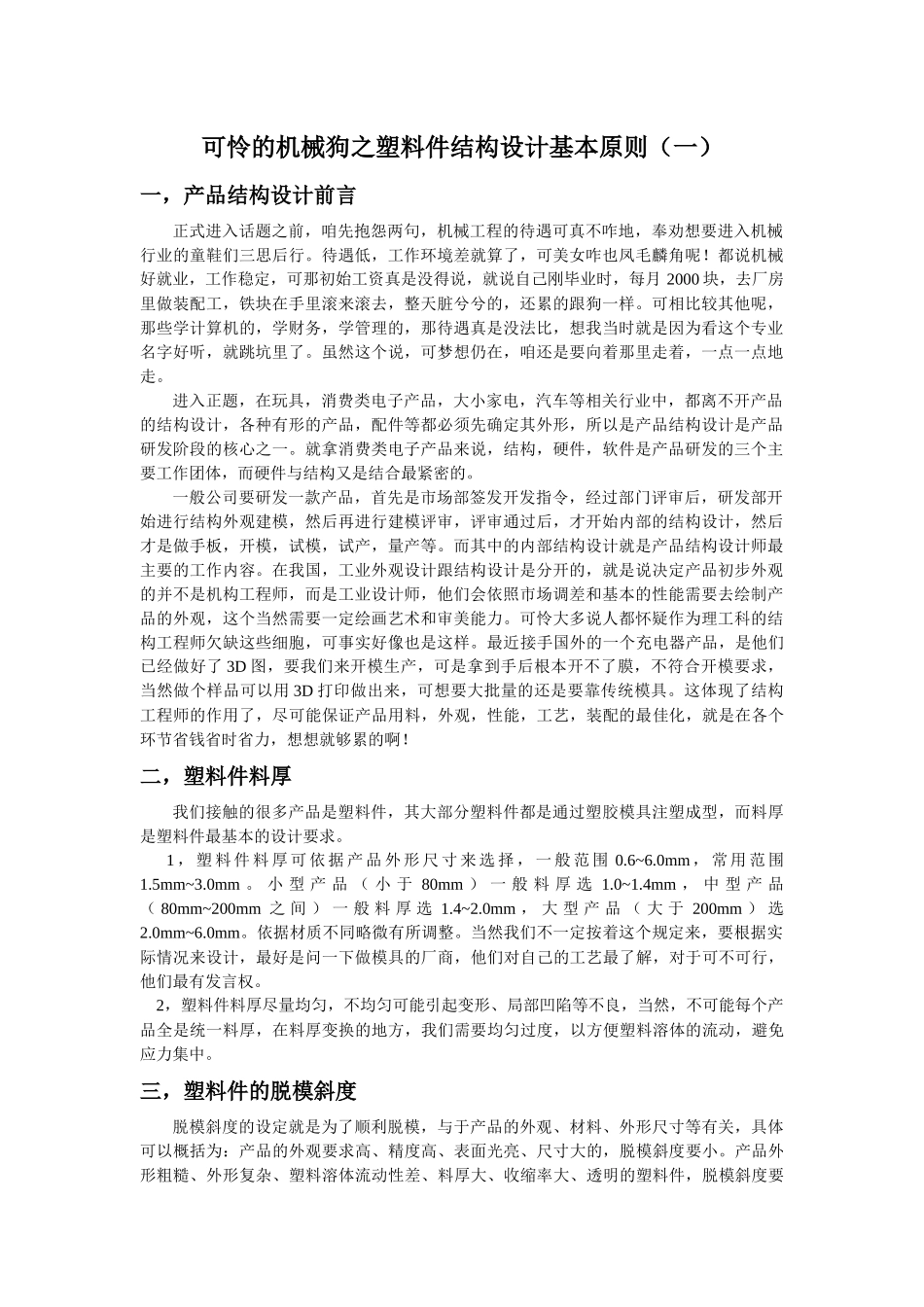

可怜的机械狗之塑料件结构设计基本原则（一）一，产品结构设计前言正式进入话题之前，咱先抱怨两句，机械工程的待遇可真不咋地，奉劝想要进入机械行业的童鞋们三思后行。待遇低，工作环境差就算了，可美女咋也凤毛麟角呢！都说机械好就业，工作稳定，可那初始工资真是没得说，就说自己刚毕业时，每月2000块，去厂房里做装配工，铁块在手里滚来滚去，整天脏兮兮的，还累的跟狗一样。可相比较其他呢，那些学计算机的，学财务，学管理的，那待遇真是没法比，想我当时就是因为看这个专业名字好听，就跳坑里了。虽然这个说，可梦想仍在，咱还是要向着那里走着，一点一点地走。进入正题，在玩具，消费类电子产品，大小家电，汽车等相关行业中，都离不开产品的结构设计，各种有形的产品，配件等都必须先确定其外形，所以是产品结构设计是产品研发阶段的核心之一。就拿消费类电子产品来说，结构，硬件，软件是产品研发的三个主要工作团体，而硬件与结构又是结合最紧密的。一般公司要研发一款产品，首先是市场部签发开发指令，经过部门评审后，研发部开始进行结构外观建模，然后再进行建模评审，评审通过后，才开始内部的结构设计，然后才是做手板，开模，试模，试产，量产等。而其中的内部结构设计就是产品结构设计师最主要的工作内容。在我国，工业外观设计跟结构设计是分开的，就是说决定产品初步外观的并不是机构工程师，而是工业设计师，他们会依照市场调差和基本的性能需要去绘制产品的外观，这个当然需要一定绘画艺术和审美能力。可怜大多说人都怀疑作为理工科的结构工程师欠缺这些细胞，可事实好像也是这样。最近接手国外的一个充电器产品，是他们已经做好了3D图，要我们来开模生产，可是拿到手后根本开不了膜，不符合开模要求，当然做个样品可以用3D打印做出来，可想要大批量的还是要靠传统模具。这体现了结构工程师的作用了，尽可能保证产品用料，外观，性能，工艺，装配的最佳化，就是在各个环节省钱省时省力，想想就够累的啊！二，塑料件料厚我们接触的很多产品是塑料件，其大部分塑料件都是通过塑胶模具注塑成型，而料厚是塑料件最基本的设计要求。1，塑料件料厚可依据产品外形尺寸来选择，一般范围0.6~6.0mm，常用范围1.5mm~3.0mm。小型产品（小于80mm）一般料厚选1.0~1.4mm，中型产品（80mm~200mm之间）一般料厚选1.4~2.0mm，大型产品（大于200mm）选2.0mm~6.0mm。依据材质不同略微有所调整。当然我们不一定按着这个规定来，要根据实际情况来设计，最好是问一下做模具的厂商，他们对自己的工艺最了解，对于可不可行，他们最有发言权。2，塑料件料厚尽量均匀，不均匀可能引起变形、局部凹陷等不良，当然，不可能每个产品全是统一料厚，在料厚变换的地方，我们需要均匀过度，以方便塑料溶体的流动，避免应力集中。三，塑料件的脱模斜度脱模斜度的设定就是为了顺利脱模，与于产品的外观、材料、外形尺寸等有关，具体可以概括为：产品的外观要求高、精度高、表面光亮、尺寸大的，脱模斜度要小。产品外形粗糙、外形复杂、塑料溶体流动性差、料厚大、收缩率大、透明的塑料件，脱模斜度要大。实际工作中，重要配合面拔模斜度要给出，其他如筋位等不重要的面无需给出，模具设计师自己会加上。1，产品外观以大端为基准，斜度采用减胶拔模方向向小端取得。（如下图）2，内孔以小端直径为基准，斜度采用减胶拔模方式向扩大方向取得。（如下图）3，筋位以大端为基准，斜度采用减胶拔模方向向小端取得。（如下图）4，特殊情况，可一侧减胶一侧加胶。四，塑料件的圆角设计圆角的设计是为了提高产品强度，避免应力集中和便于脱模。1，无特殊要求时，过度圆角由产品料厚决定，内侧圆角取0.5t~1.5t（t为产品料厚）。2，为保持产品料厚均匀，外拐角圆角半径等于内圆角半径加上料厚。3，产品的分型面上不能有圆角，会增加模具费用，外观也会不良。4，产品外观面不能有尖角利边，要做圆角处理。以上最小圆角半径不要小于0.3mm。五，塑料件加强筋设计设计加强筋能增加塑料件的强度和刚度，可防止产品变形，也有助于塑料溶体的流动。1，加强筋设计要求：大端厚度A取值0.4t~0.6t，一般取0.5t。加强筋...
