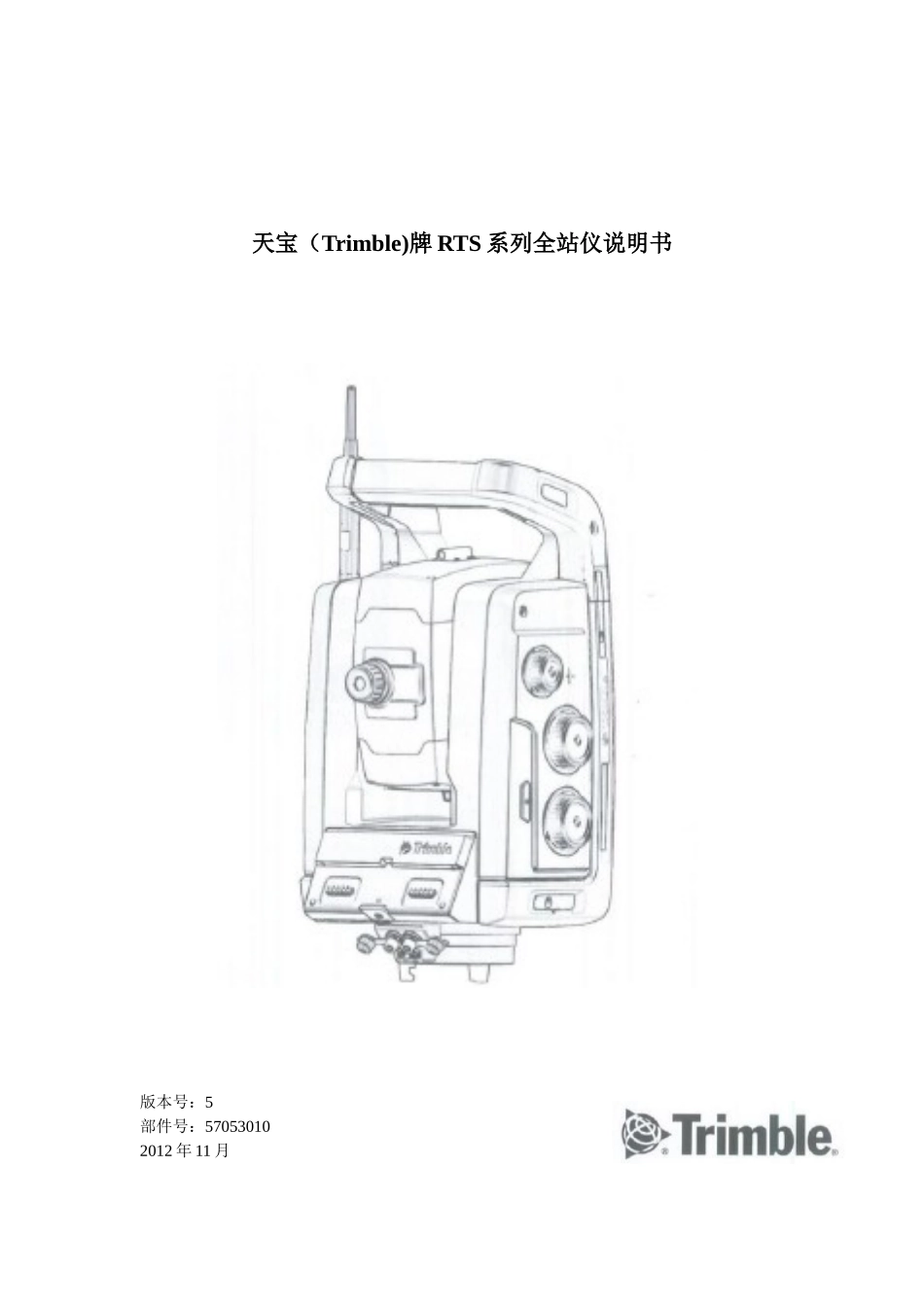

天宝RTS系列全站仪说明书_第1页
1/9
天宝RTS系列全站仪说明书_第2页
2/9
天宝RTS系列全站仪说明书_第3页
3/9

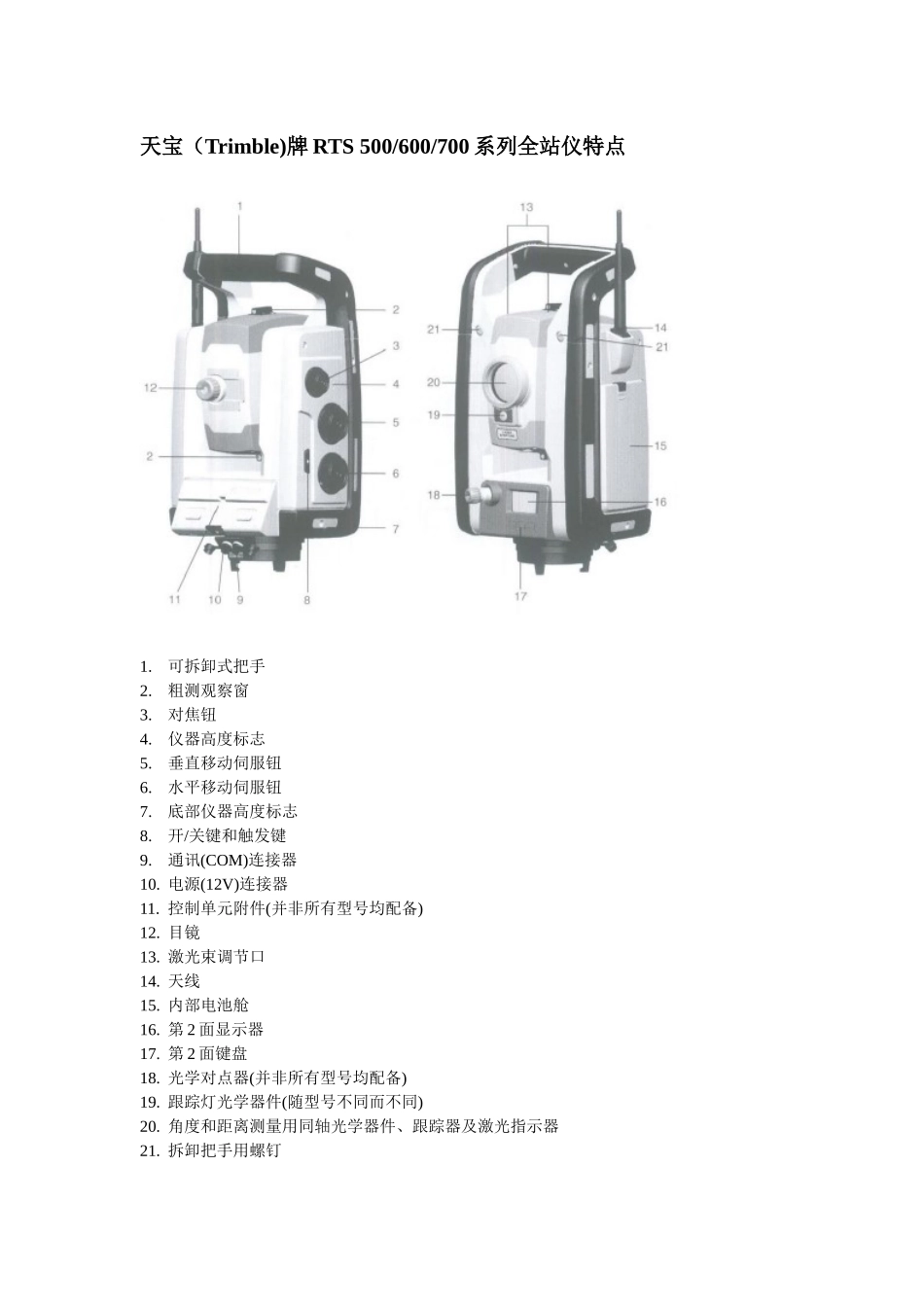

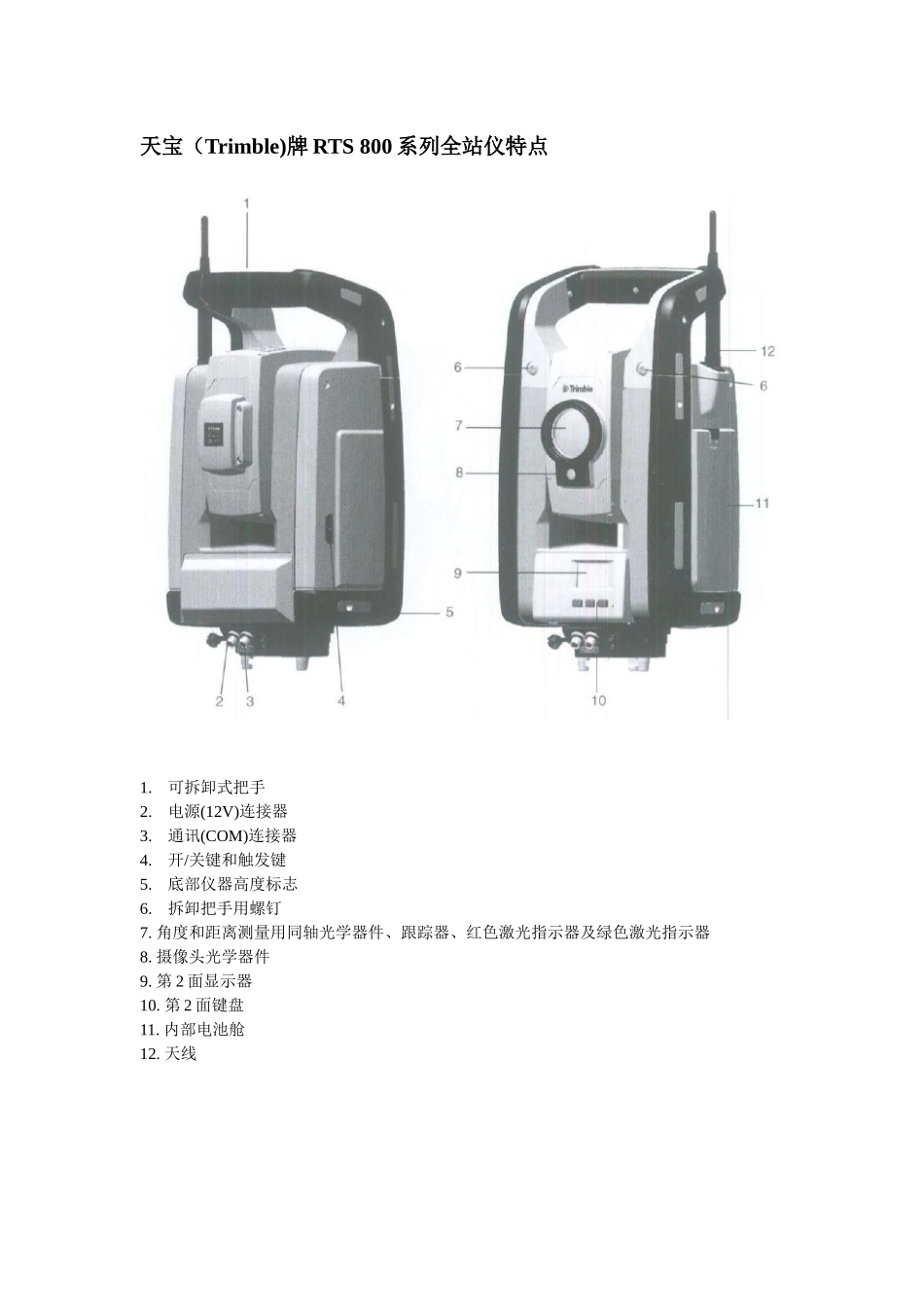

天宝(Trimble)牌RTS系列全站仪说明书版本号:5部件号:570530102012年11月天宝(Trimble)牌RTS500/600/700系列全站仪特点1.可拆卸式把手2.粗测观察窗3.对焦钮4.仪器高度标志5.垂直移动伺服钮6.水平移动伺服钮7.底部仪器高度标志8.开/关键和触发键9.通讯(COM)连接器10.电源(12V)连接器11.控制单元附件(并非所有型号均配备)12.目镜13.激光束调节口14.天线15.内部电池舱16.第2面显示器17.第2面键盘18.光学对点器(并非所有型号均配备)19.跟踪灯光学器件(随型号不同而不同)20.角度和距离测量用同轴光学器件、跟踪器及激光指示器21.拆卸把手用螺钉天宝(Trimble)牌RTS800系列全站仪特点1.可拆卸式把手2.电源(12V)连接器3.通讯(COM)连接器4.开/关键和触发键5.底部仪器高度标志6.拆卸把手用螺钉7.角度和距离测量用同轴光学器件、跟踪器、红色激光指示器及绿色激光指示器8.摄像头光学器件9.第2面显示器10.第2面键盘11.内部电池舱12.天线天宝(Trimble)牌RTS系列全站仪仪器电池当心-在给电池充电或连接电池之前,请阅读《天宝(Trimble)牌RTS系列全站仪用户指南》中的电池安全信息。注意-在将电池与仪器连接之前请先为电池充电。连接内部电池插入电池之前,打开电池舱门,用仪器内顶端对着的电池连接器将电池滑入仪器,如下图所示。现场应用软件中会显示仪器电池的状态。电池状态也可以通过内置的电池量表来查看。只需按下电池顶部的按钮即可查看电池状态。连接外部电池外部电池可以通过一根标准电池电线与天宝(Trimble)牌RTS系列全站仪相连接。外部电池是连接到位于仪器底座上的12V端口上的。当心-连接电线与仪器和多电池适配器时只能使用天宝(Trimble)公司生产的带6-针Hirose连接器的灰色电线。RTS系列全站仪可达到的角度精度级别注意-所引用的精度是经过全面校准后的仪器的精度,未考虑折射造成的误差。Vert------垂直方向Hor-------水平方向推荐的校准时间安排天宝(Trimble)公司推荐每两周对你的仪器进行一次校准,以确保达到仪器能力所及的高精度效果。如果仪器装载在现场作业车上穿越恶劣地形,那么建议运输后进行校准。如果仪器经过航空运输,则建议使用前对仪器进行校准。安装支架的稳定性天宝(Trimble)公司建议使用重载型三脚架安装,比如TrimbleTri-Max(部件号90553-TR)。有一点很重要:三脚架的三个支腿一定要相互分开足够距离以使支架具有坚固稳定的姿态。下面针对支架稳定性分别给出了正反两个示范。站的设立天宝(Trimble)牌RTS系列全站仪的定位和定向可以采用施工现场软件来完成。定位和定向的完成共有两种方法,即设立一个已知站或设立一个自由站。已知站的设立设立一个已知站需要通过一个已知点来对仪器进行设置,然后按另一个已知点来测量。这样就可以确定全站仪的位置和方向。自由站的设立另一个可以采用的方法是在一个未知的地点对仪器进行设置,然后对两点或两个以上的已点进行测量。这样便可确定全站仪的位置和方向。下面是设立自由站时需要遵循的一些基本原则:-当仅对两个已知点测量时,这两点之间的夹角应该在30°到150°之间。如果该夹角小于30°和大于150°,则设置的精确度将受到不利的影响。已知点已知点-能够测量的控制(已知)点越多则越好。-确保:-经常校准杆和三角基座上的水准泡,特别是在经过恶劣条件下的运输后。-杆的底座上的点没有发生磨损,并且处于完全紧固状态。-目标高度和形式输入正确。-仪器经过日常校准。-所查看的控制(已知)点是软件中所选择的点。-所选用的控制点可靠,是经过严格确定的。其他信息关于天宝(Trimble)版RTS系列全站仪的特性/特点方面的其他信息,请参阅《天宝(Trimble)牌RTS系列全站仪用户指南》。《天宝(Trimble)牌RTS系列全站仪用户指南》可以从www.trimble.com上下载。安全信息天宝(Trimble)牌RTSDR系列全站仪属于3R类激光产品,欲了解更多信息,请参阅《天宝(Trimble)牌RTS系列全站仪用户指南》。激光辐射避免眼睛直接接触3R类激光产品波长:630-680nm最大输出功率:5mW该产品符合IEC60825-1:2007和21CFR1040.10和1040.11标准,但符合2007年6月24日发布的第50号《激光通告》的背离情况除外。天宝(Trimble)...
