天大《--材料力学》2017年6月考试期末大作业VIP免费

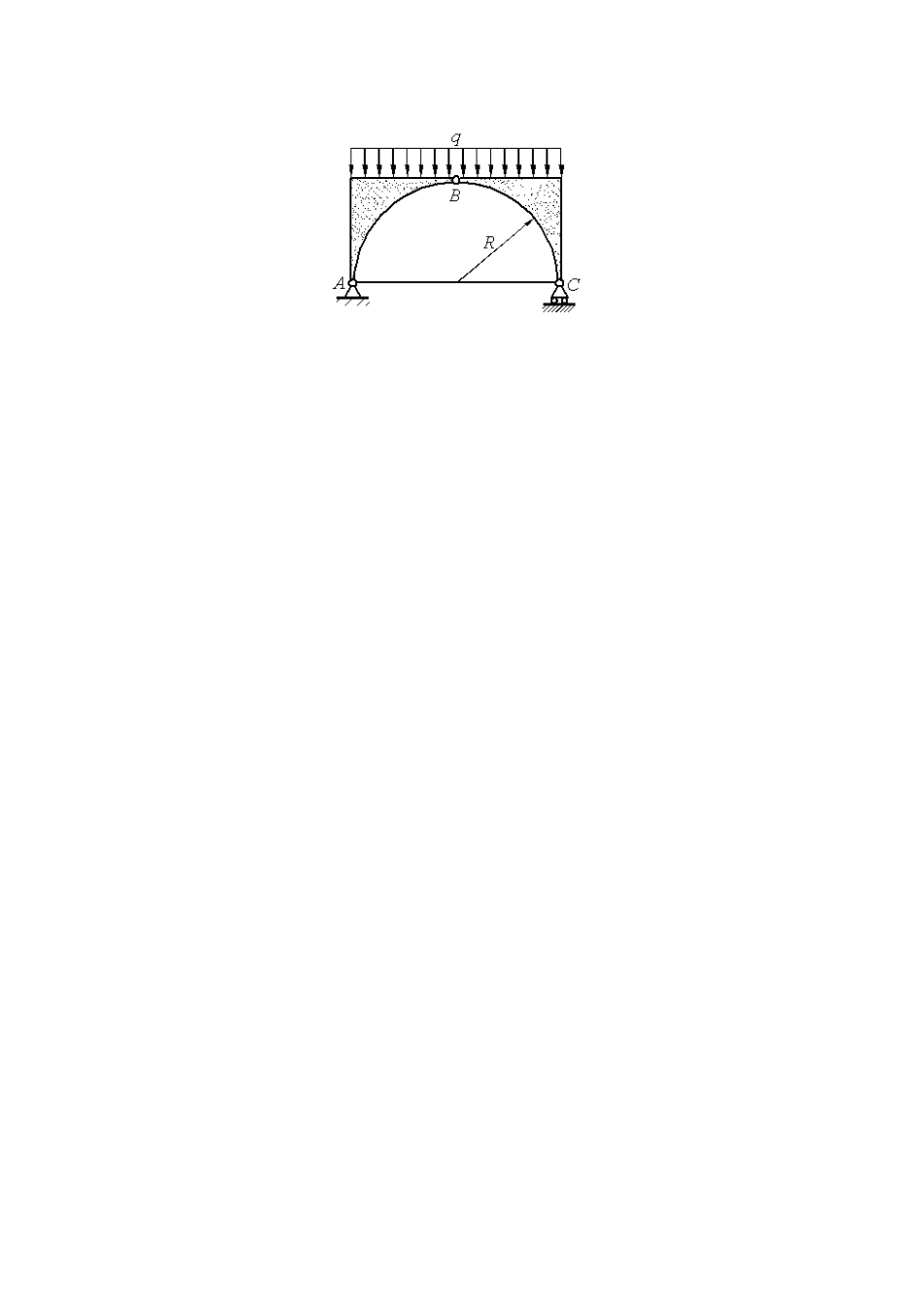

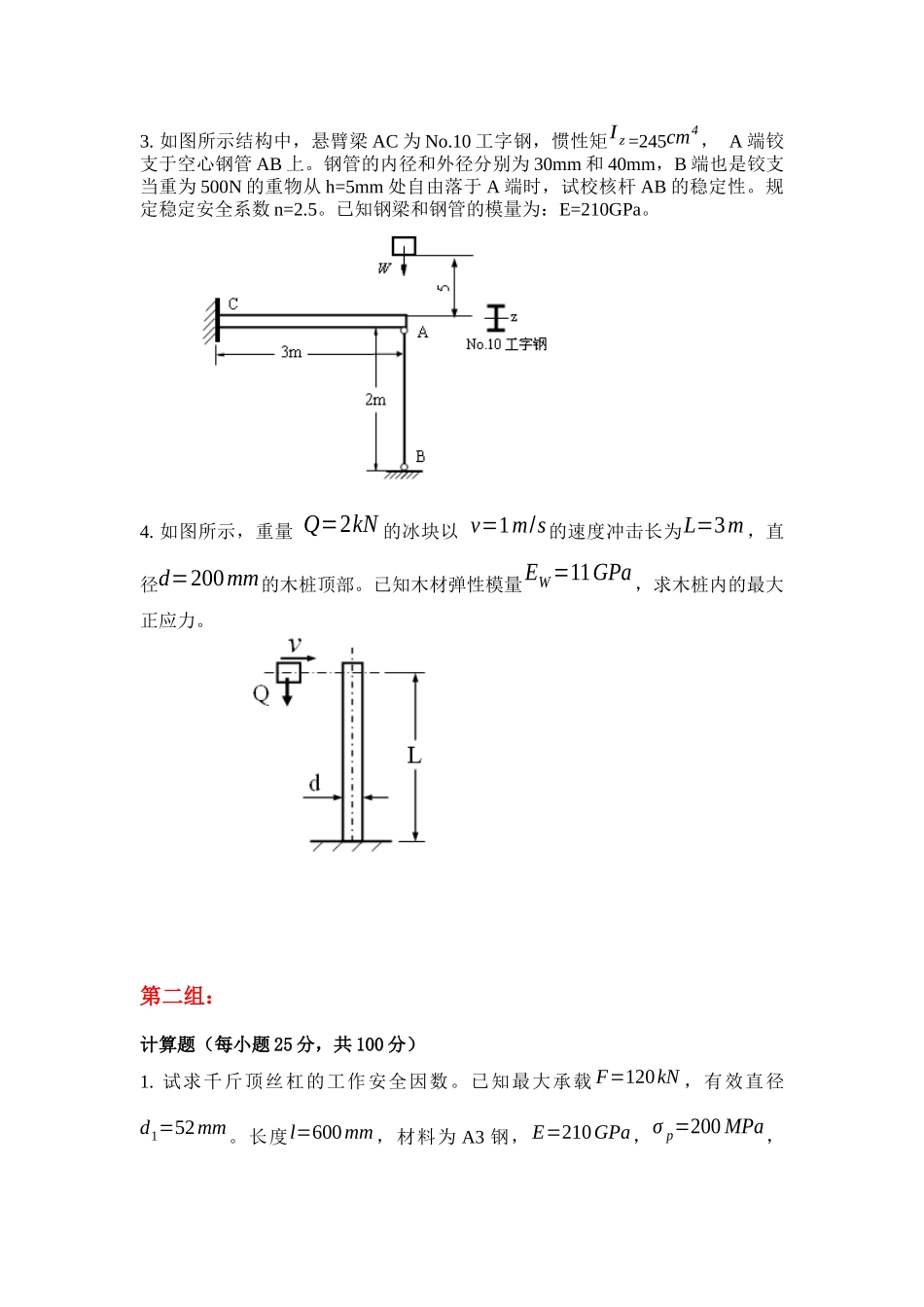

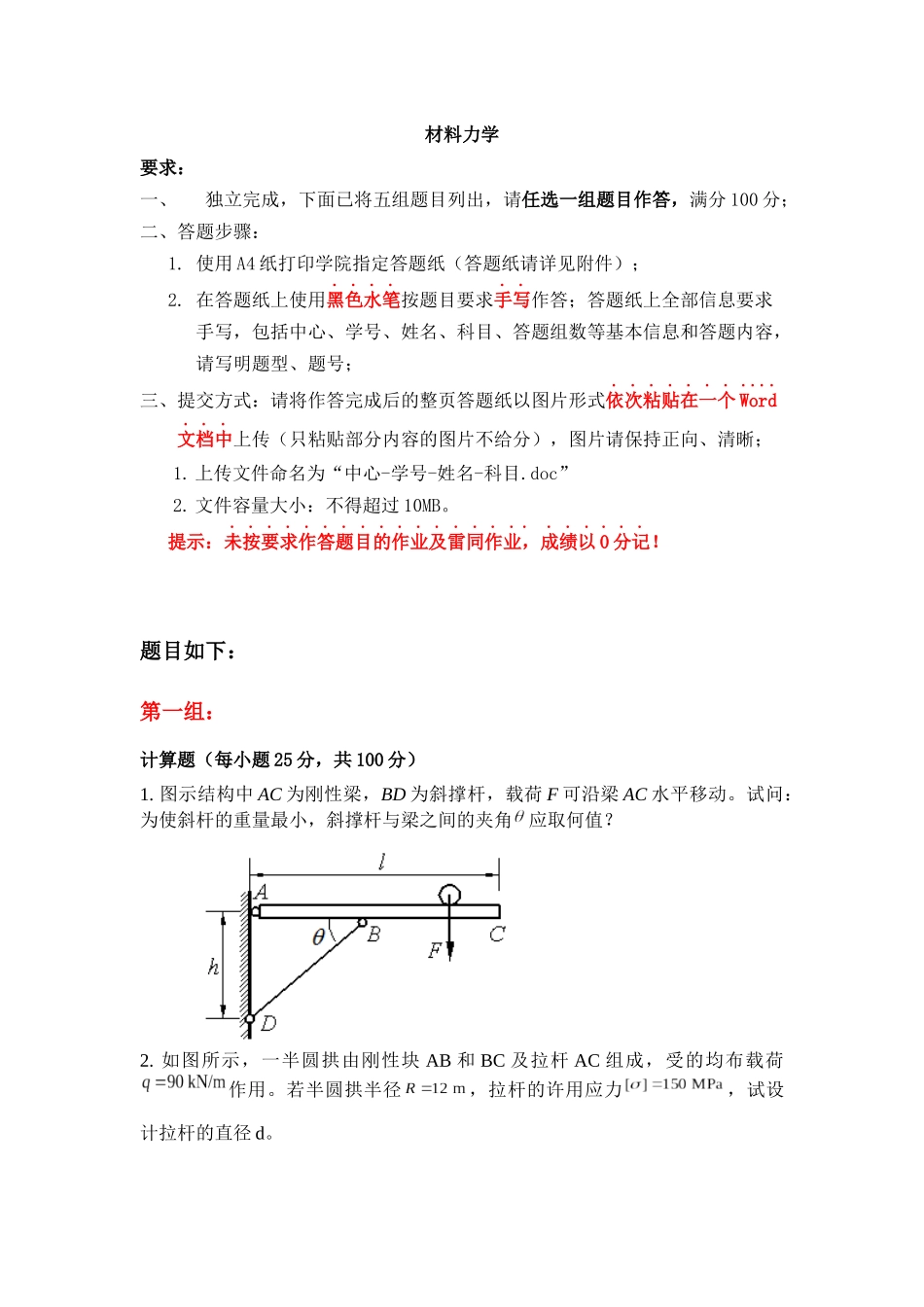

材料力学要求：一、独立完成，下面已将五组题目列出，请任选一组题目作答，满分100分；二、答题步骤：1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；2.在答题纸上使用黑色水笔按题目要求手写作答；答题纸上全部信息要求手写，包括中心、学号、姓名、科目、答题组数等基本信息和答题内容，请写明题型、题号；三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个Word文档中上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；1.上传文件命名为“中心-学号-姓名-科目.doc”2.文件容量大小：不得超过10MB。提示：未按要求作答题目的作业及雷同作业，成绩以0分记！题目如下：第一组：计算题（每小题25分，共100分）1.图示结构中AC为刚性梁，BD为斜撑杆，载荷F可沿梁AC水平移动。试问：为使斜杆的重量最小，斜撑杆与梁之间的夹角应取何值？2.如图所示，一半圆拱由刚性块AB和BC及拉杆AC组成，受的均布载荷作用。若半圆拱半径，拉杆的许用应力，试设计拉杆的直径d。3.如图所示结构中，悬臂梁AC为No.10工字钢，惯性矩Iz=245cm4，A端铰支于空心钢管AB上。钢管的内径和外径分别为30mm和40mm，B端也是铰支当重为500N的重物从h=5mm处自由落于A端时，试校核杆AB的稳定性。规定稳定安全系数n=2.5。已知钢梁和钢管的模量为：E=210GPa。4.如图所示，重量Q=2kN的冰块以v=1m/s的速度冲击长为L=3m，直径d=200mm的木桩顶部。已知木材弹性模量EW=11GPa，求木桩内的最大正应力。第二组：计算题（每小题25分，共100分）1.试求千斤顶丝杠的工作安全因数。已知最大承载F=120kN，有效直径d1=52mm。长度l=600mm，材料为A3钢，E=210GPa，σp=200MPa，σs=235MPa，a=304MPa，b=1.12MPa。可以认为丝杠的下端固定，上端为自由。2.图示铸铁梁a=0.6m。材料许用拉应力[σt]=35MPa，许用压应力[σc]=140MPa，求q的最大允许值。已知yc=126.8mm,IZ=6431cm43.如图所示，一实心圆杆1在其外表面紧套空心圆管2。设杆的拉压刚度分别为和。此组合杆承受轴向拉力F，试求其长度的改变量。（假设圆杆和圆管之间不发生相对滑动）4.设有一实心钢杆，在其外表面紧套一铜管。材料的弹性模量和线膨胀系数分别为，和，，且＞。两者的横截面面积均为A。如果两者紧套的程度不会发生相互滑动，试证明当组合管升温后，其长度改变为。第三组：计算题（每小题25分，共100分）1.梁的受力情况如下图，材料的[σ]=160MPa。若截面为圆柱形，试设计此圆截面直径。2.图中所示传动轴的转速n=400rpm，主动轮2输入功率P2=60kW,从动轮1，3，4和5的输出功率分别为P1=18kW,P3=12kW,P4=22kW,P5=8kW。试绘制该轴的扭矩图。3.简支梁受力如图所示。采用普通热轧工字型钢，且已知=160MPa。试确定工字型钢型号，并按最大切应力准则对梁的强度作全面校核。（已知选工字钢No.32a：W=692.2cm3，Iz=11075.5cm4）4.梁的受力及横截面尺寸如下图所示。试求：1．绘出梁的剪力图和弯图；2．确定梁内横截面上的最大拉应力和最大压应力；3．确定梁内横截面上的最大切应力；4．画出横截面上的切应力流。第四组：计算题（每小题25分，共100分）1.求图示单元体的：（1）图示斜截面上的应力；（2）主方向和主应力，画出主单元体；（3）主切应力作用平面的位置及该平面上的正应力，并画出该单元体。2.用积分法求图所示梁的挠曲线方程和转角方程，并求最大挠度和转角。各梁EI均为常数。3.绘制下图所示各梁的剪力图和弯矩图，并求出剪力和弯矩绝对值的最大值。设F、q、已知。4.图示梁及柱的材料均为Q235钢，E=200GPa，=240MPa，均布载荷q=24kN/m，竖杆为两根63×63×5等边角钢（连结成一整体）。试确定梁及柱的工作安全因数。第五组：计算题（每小题25分，共100分）1.作图所示的各梁的剪力图和弯矩图。2.用积分法计算图示梁的变形时，需分几段建立方程？并写出其位移边界条件。3.图示结构中AC为刚性梁，BD为斜撑杆，载荷F可沿梁AC水平移动。试问：为使斜杆的重量最小，斜撑杆与梁之间的夹角应取何值？4.如图所示结构中，悬臂梁AC为No.10工字钢，惯性矩Iz=245cm4，A端铰支于空心钢管AB上。钢管的内径和外径分别为30mm和40mm，B端也是铰支当重为500N的重物从h=5mm处自由落于A端时，试校核杆AB的稳定性。规定稳定安全系数n=2.5。已知钢梁和钢管的模量为：E=210GPa。
