塔吊TC5613安装方案VIP专享VIP免费

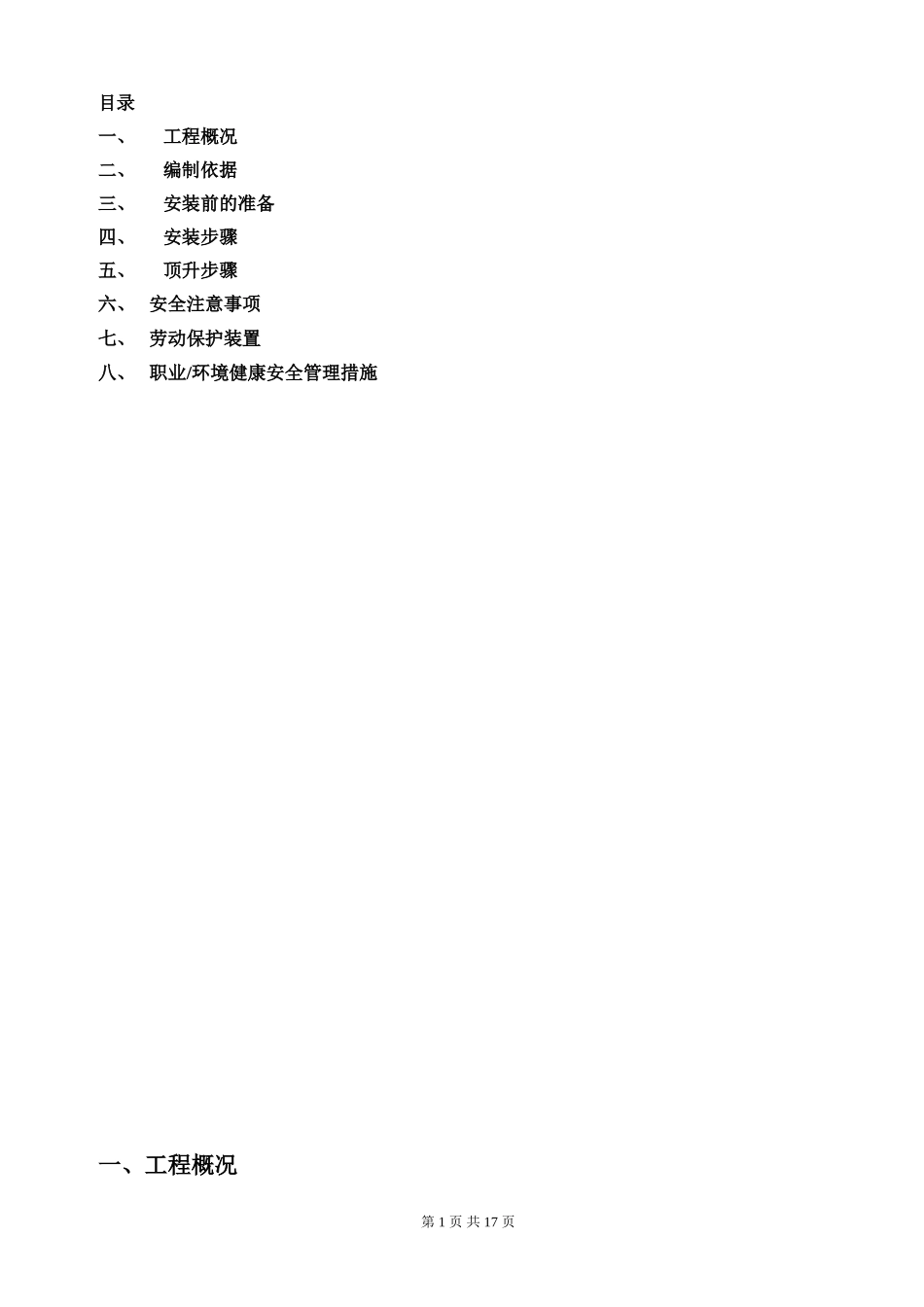

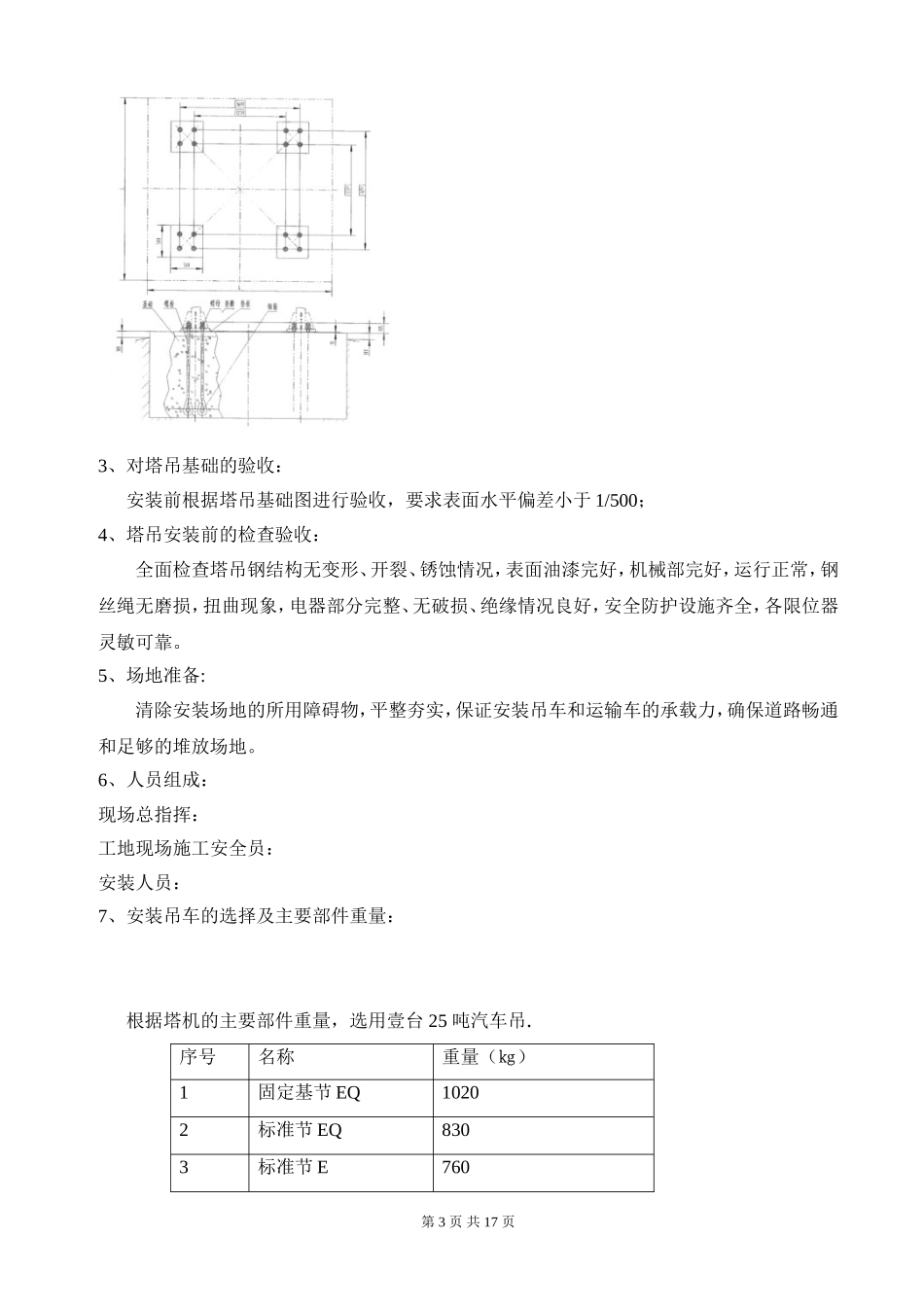

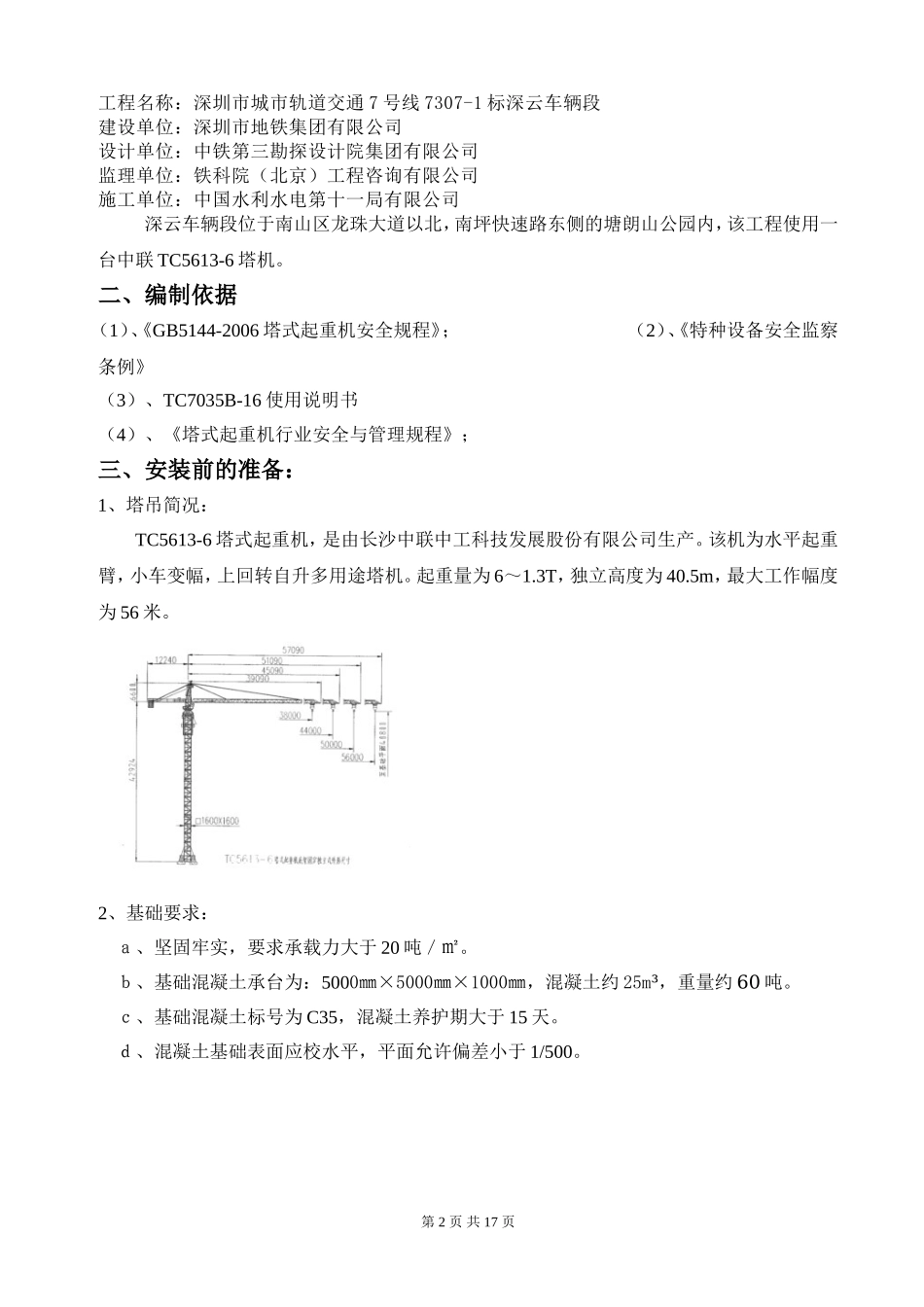

目录一、工程概况二、编制依据三、安装前的准备四、安装步骤五、顶升步骤六、安全注意事项七、劳动保护装置八、职业/环境健康安全管理措施一、工程概况第1页共17页工程名称：深圳市城市轨道交通7号线7307-1标深云车辆段建设单位：深圳市地铁集团有限公司设计单位：中铁第三勘探设计院集团有限公司监理单位：铁科院（北京）工程咨询有限公司施工单位：中国水利水电第十一局有限公司深云车辆段位于南山区龙珠大道以北，南坪快速路东侧的塘朗山公园内，该工程使用一台中联TC5613-6塔机。二、编制依据（1）、《GB5144-2006塔式起重机安全规程》；（2）、《特种设备安全监察条例》（3）、TC7035B-16使用说明书（4）、《塔式起重机行业安全与管理规程》；三、安装前的准备：1、塔吊简况：TC5613-6塔式起重机，是由长沙中联中工科技发展股份有限公司生产。该机为水平起重臂，小车变幅，上回转自升多用途塔机。起重量为6～1.3T，独立高度为40.5m，最大工作幅度为56米。2、基础要求：ａ、坚固牢实，要求承载力大于20吨／㎡。ｂ、基础混凝土承台为：5000㎜×5000㎜×1000㎜，混凝土约25m³，重量约60吨。ｃ、基础混凝土标号为C35，混凝土养护期大于15天。ｄ、混凝土基础表面应校水平，平面允许偏差小于1/500。第2页共17页3、对塔吊基础的验收：安装前根据塔吊基础图进行验收，要求表面水平偏差小于1/500；4、塔吊安装前的检查验收：全面检查塔吊钢结构无变形、开裂、锈蚀情况，表面油漆完好，机械部完好，运行正常，钢丝绳无磨损，扭曲现象，电器部分完整、无破损、绝缘情况良好，安全防护设施齐全，各限位器灵敏可靠。5、场地准备:清除安装场地的所用障碍物，平整夯实，保证安装吊车和运输车的承载力，确保道路畅通和足够的堆放场地。6、人员组成：现场总指挥：工地现场施工安全员：安装人员：7、安装吊车的选择及主要部件重量：根据塔机的主要部件重量，选用壹台25吨汽车吊.序号名称重量（㎏）1固定基节EQ10202标准节EQ8303标准节E760第3页共17页4爬升架33005回转总成32006司机室5007塔帽23008平衡臂总成23009第一块平衡重29008、工具的准备：序号名称规格型号单位数量1专用扳手套42活动扳手10.12把43大锤16磅把44奶子锤2.5磅把45橇杆1.2-1.5M根46替打把27电工仪表套18机修工具套19白棕绳50MΦ16mm根210千斤头15MΦ17mm根411千斤头8MΦ13.5mm根212安全帽顶2013安全带根614铁丝若干15垫木若干四、塔机的安装步骤：立塔的顺序按如下进行：（1）安装塔身节；（2）吊装爬升架；（3）安装回转支承总成；（4）安装回转塔身总成；（5）安装塔顶；（6）安装平衡臂总成；（7）安装平衡臂拉杆；（8）吊装一块2.90T重的平衡臂；（9）安装司机室；（10）安装起重臂总成；（11）安装起重臂拉杆；（12）配装余下平衡重第4页共17页1、安装塔身1、1结构简述塔机在起升高度为40.5米的独立状态下共有14节塔身节：包括一节固定基节EQ，标准节EQ，12节标准节E，塔身节内有供人上下的爬梯，并有供人休息的平台。标准节E其主弦杆上下端各有2个连接套。标准节EQ的主弦杆上端有2个连接套，下端有3个连接套。预埋螺栓固定基节EQ主弦杆上端有3个连接套，下端为法兰盘。1、2吊装2个标准节ａ、吊起一节标准节EQ，注意严禁吊在水平斜腹杆上；ｂ、将1节标准节EQ吊装到埋好在固定基础上的固定基节EQ上，用12件10.9级高强度第5页共17页螺栓连接牢；ｃ、再吊装一节标准节E，用8件10.9级高强度螺栓连接牢；此时基础上已有一节固定基节EQ、一节标准节EQ、一节标准节E。ｄ、所用高强度螺栓的预紧扭矩应达到1800N.m，每根高强度螺栓均应配装一个垫圈和两个螺母，并拧紧防松。双螺母中防松螺母的预紧扭矩应稍大于或等于1800N.m。ｅ、用经纬仪或吊线法检查其垂直度，主弦杆四个侧面的垂直度误差应不大于1.5/1000。2、吊装爬升架2、1、结构简述爬升架负责完成塔机顶升运动，它主要由爬升架结构、平台、爬梯及液压顶升系统、标准节引进装置等组成。顶升油缸安装在爬升架后侧的横梁上（即预装平衡臂的一侧），液压泵站放在液压缸一侧的平台上，爬升架内侧有16个滚轮，顶升时滚轮支于塔身主弦杆外侧，起导向支承作用。为了便于顶升安装...
