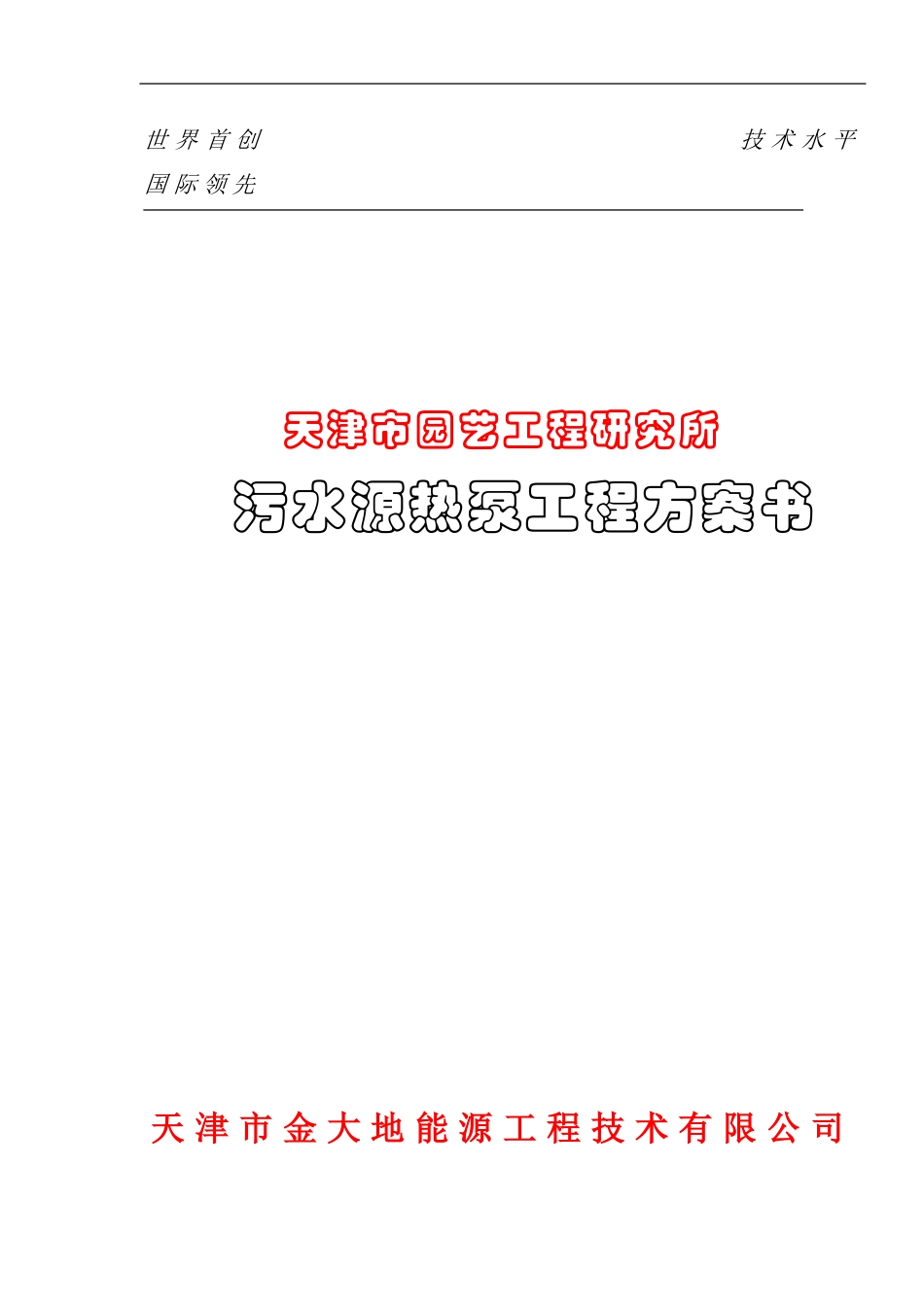

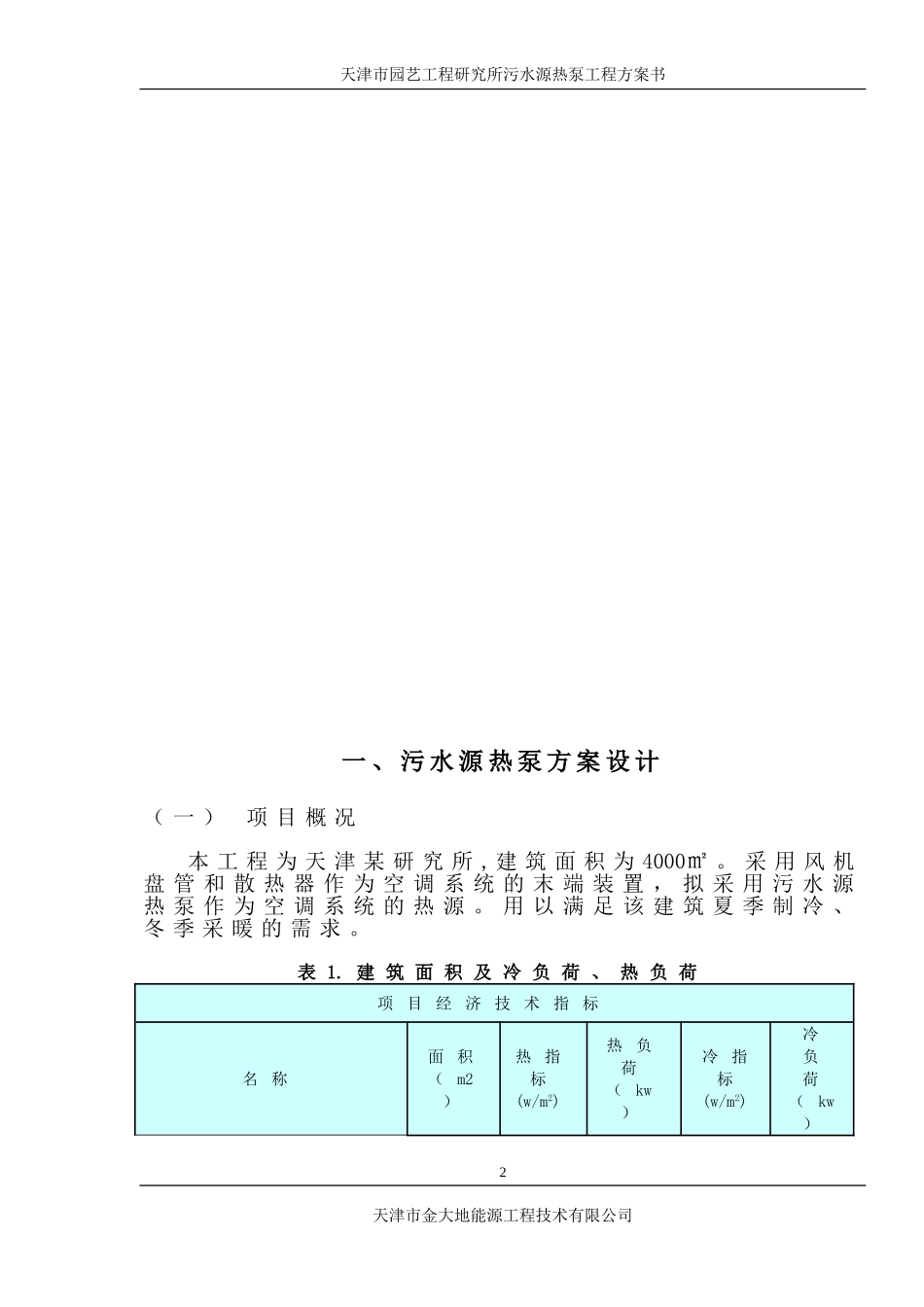

世界首创技术水平国际领先天津市园艺工程研究所污水源热泵工程方案书天津市金大地能源工程技术有限公司天津市园艺工程研究所污水源热泵工程方案书2011年7月地址：天津市河西区环湖南路9号9门（邮编300060）电话：022-23536666公司网址：www.jindadi.net传真：022-23510059电子信箱：lxz.6789@163.com联系人：刘兴泽13072213011目录一、污水源热泵方案设计……………………………………………2二、技术参数设计………………………………………………………3三、运行参数与工艺流程………………………………………………4四、主要设备选型………………………………………………………5五、污水源热泵投资及运行费用估算…………………………………6六、污水源热泵的优势………………………………………………7七、污水源热泵的应用情况…………………………………………8八、技术及原理概要…………………………………………………11九、质量服务体系………………………………………………………19天津市金大地能源工程技术有限公司1天津市园艺工程研究所污水源热泵工程方案书一、污水源热泵方案设计（一）项目概况本工程为天津某研究所,建筑面积为4000㎡。采用风机盘管和散热器作为空调系统的末端装置，拟采用污水源热泵作为空调系统的热源。用以满足该建筑夏季制冷、冬季采暖的需求。表1.建筑面积及冷负荷、热负荷项目经济技术指标名称面积（m2）热指标(w/m2)热负荷（kw）冷指标(w/m2)冷负荷（kw）天津市金大地能源工程技术有限公司2天津市园艺工程研究所污水源热泵工程方案书住宅楼400070280260合计400070280260备注：设计总制热量为280kw。设计总制冷量为260kw。根据本项目的冷、热负荷，为节省该项目的初投资，建议使用一套污水源热泵系统，解决建筑的采暖、空调。（二）项目资源状况本方案利用王顶堤复康路污水干渠中原生污水作为冷、热源，采用热泵技术供热、空调。（三）总体建设方案为节省该项目供暖、空调系统的一次性投资、便于管理等，建设一个污水源热泵机房，满足建筑供热、空调需求。按单项建设分为：（1）污水的取水和排水系统工程建设。（2）水泵、换热器、热泵机组购置及安装，按工程需求量。（3）热泵机房管线等安装建设。（4）热泵站低压配电控制系统建设。（四）此方案优点：（1）降低初投资；节省运行费用；（2）集中控制、集中管理。（五）方案要点（1）污水输送管道敷设可以采用开挖式，也可以采用非开挖式。（2）热泵机组的选型按设计冷、热负荷为依据。（六）空调设计依据GB50019-2003《采暖通风与空气调节设计规范》GBJ242-82《采暖与卫生工程施工及验收规范》二、技术参数设计（一）污水数据（常规数据）（1）冬季水温：10-16℃；（2）夏季水温：22-24℃；（3）污水水质：PH≈７；（4）设计污水温差冬季3℃、夏季5℃。天津市金大地能源工程技术有限公司3天津市园艺工程研究所污水源热泵工程方案书三、运行参数与工艺流程1、运行参数：表2.系统运行参数名称夏季空调，系统制冷冬季采暖，系统制热污水循环24℃进水，29℃出水，温差5℃，水量53.8m3/h10℃进水，7℃出水，温差3℃，水量60.34m3/h中介循环27℃进水，32℃出水，温差5℃，水量53.8m3/h4℃进水，7℃出水，温差3℃，水量60.34m3/h末端循环7℃供水，12℃回水，温差5℃，水量44.8m3/h45℃供水，40℃回水，温差5℃，水量48.3m3/h2、工艺流程：采用闭式污水源热泵系统，污水先将热量或冷量传递给清洁水（起中介导热作用，又称中介水），中介水再进入热泵机组进行冷热量转换。全系统分为三个子系统：（1）污水开式子系统、（2）中介水闭式子系统、（3）末端循环水子系统。3、主要设备：1．热泵机组2.污水换热器3.污水泵4.中介泵5.天津市金大地能源工程技术有限公司4天津市园艺工程研究所污水源热泵工程方案书末端泵6.防阻机四、主要设备选型该污水热泵系统主要设备及其选型见下表。表3.系统主要设备及其选型表序号设备名称型号及规格性能数量备注1热泵机组单台制热量：170kW制热功率：38kW单台制冷量：150kW制冷功率：29kW2台非标内切型2污水换热器单台换热面积130m2单台换热量340kw1组专用01型3一级污...
