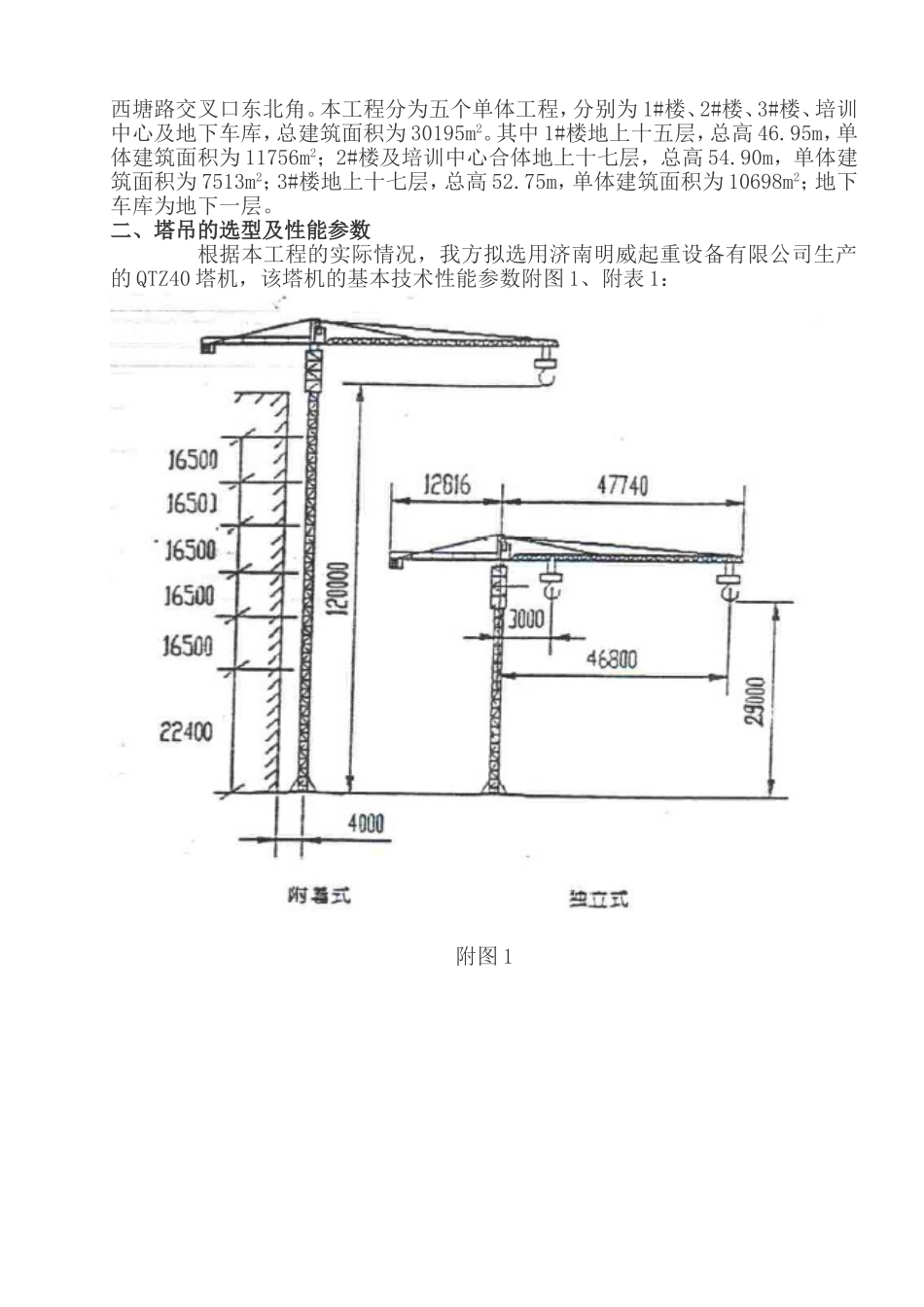

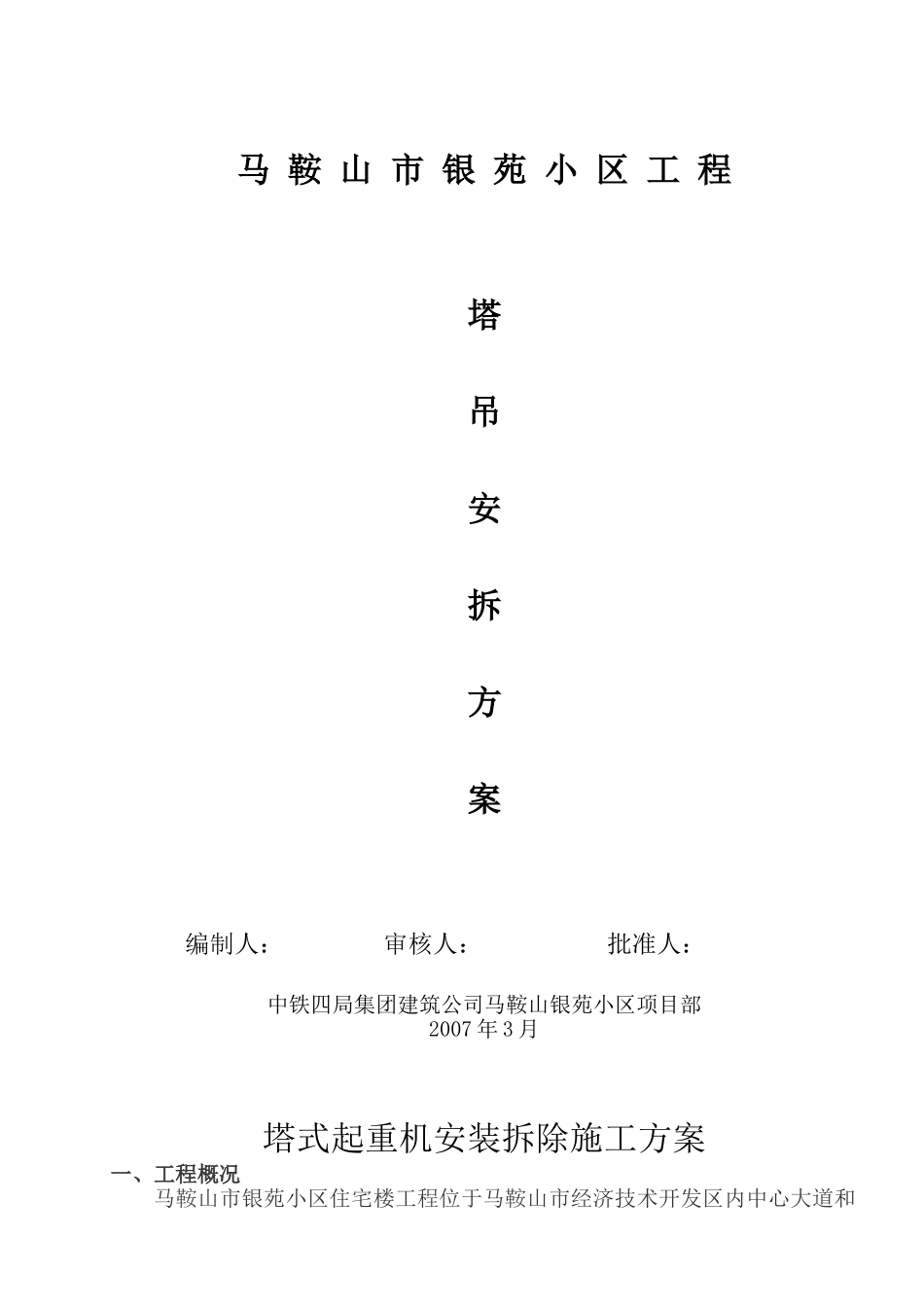

马鞍山市银苑小区工程塔吊安拆方案编制人：审核人：批准人：中铁四局集团建筑公司马鞍山银苑小区项目部2007年3月塔式起重机安装拆除施工方案一、工程概况马鞍山市银苑小区住宅楼工程位于马鞍山市经济技术开发区内中心大道和西塘路交叉口东北角。本工程分为五个单体工程，分别为1#楼、2#楼、3#楼、培训中心及地下车库，总建筑面积为30195m2。其中1#楼地上十五层，总高46.95m，单体建筑面积为11756m2；2#楼及培训中心合体地上十七层，总高54.90m，单体建筑面积为7513m2；3#楼地上十七层，总高52.75m，单体建筑面积为10698m2；地下车库为地下一层。二、塔吊的选型及性能参数根据本工程的实际情况，我方拟选用济南明威起重设备有限公司生产的QTZ40塔机，该塔机的基本技术性能参数附图1、附表1：附图1附表1三、现场塔吊的布置本工程塔吊立于3#楼正西，这样能充分发挥塔吊的作用，能覆盖绝大部分楼层区域，具体位置见附图2“现场施工平面布置图”。由于主楼檐高52.75m，比本塔吊的独立起升高度29m要高，因而需提升塔吊并作附墙处理。预埋的附墙节点设于楼层的结构柱、梁、板交接处，附墙高度位置及附墙点布设见附图3“塔吊附墙布置图”。四、塔吊基础该型号塔吊基础图见附图4。根据塔吊说明书，该塔吊要求基础下的地基承载力不小于200KN/m3，由于本工程土方开挖时采取大开挖大放坡的方式进行施工，因而塔吊基础必须落在基坑内位于基础底板标高处，且根据地质报告显示在该层地质承载力能达到200KN/m3。塔吊基础的尺寸、钢筋配置严格按基础图施工，砼采用C25级。五、塔吊的安装与拆卸5.1装拆要求及注意事项：5.1.1负责安装与拆卸塔吊的单位应具有省级安检部门颁发的相应资质证（资质证书、安全生产许可证），拆装作业人员必须经专业安全技术培训，实行持证上岗。在塔吊的安装与拆卸时须按塔吊说明书及《建筑机械使用安装技术规程》JGJ33-2001规定的要求和顺序进行。5.1.2塔吊安装、拆除的人员组织：参加装拆人员应按岗位进行分工，协调作业。绘制安装、拆除作业组织网络图，制定各类专业人员的岗位责任制。在安装或拆除过程中，工作人员应戴好安全帽，高空作业进现场还应穿防滑胶鞋，佩带安全带。5.1.3安装时，装配好的销轴端部的开口销必须安规定张开。轴端挡板螺栓、钢丝绳卡螺栓以及其它连接螺栓必须牢固可靠并符合有关规定。5.1.4各零件之间的连接绳卡、螺栓螺母、开口销等标准件以及轴端挡板、销轴等必须附图2附图3附图4使用合格产品，或按设计图纸的合格零件，不允许随意代用。5.1.5塔吊应安装在符合设计要求的专用基础之上，且砼基础强度必须达到设计要求后进行。其基础及压重不得小于50t，基础及建筑物附着点预埋件与砼结合应牢固可靠，其承载能力应等于或大于前文的规定。5.1.6安装场地的大小及相对建筑物基础位置处场地应平整无杂物及障碍物，场地上空无任何架空电线。5.2塔吊安装顺序及说明：5.2.1整机安装（拆卸）用16T的汽车吊进行施工（安装场地平面图见图5）。附图55.2.2安装底架十字梁：将已组装好的十字梁置于基础上，找正后压好压件及压板紧固地锚螺栓，四个支座水平平面度≤1.5mm。5.2.3将两节基础节和加强节连接好（基础节在下）与十字梁四个支座用M27高强螺栓连接时须注意，有踏步的一面应与建筑物垂直（以下称有踏步面为后面，对面为前面）。5.2.4顶升套架组装好，套在装好的两个塔身节上，注意将爬升销担在标准节的踏步上，液压系统置于塔身后面一侧，接好临时线。5.2.5将下转台放在套架上并连接好，注意销轴上的开口销要装好。然后把引进梁装水平服杆上呈前后方向。5.2.6将上转太、塔帽吊放在下转台上（视情况），并用螺栓连接好。（回转机构、塔帽也可以单独吊装）。塔吊塔帽前后应分别将吊臂前后拉板及一节拉杆和平衡臂拉杆各一节安装在塔帽上。5.2.7将司机室与工作台接在一起，插装在上转台上，顶紧顶丝，支好支撑安装牢固。5.2.8将平衡重、起升机构、配电柜、平衡臂拉杆装好，接好各部分所需所需电线，然后将平衡臂水平吊起（此时应在吊点处做好标记拆塔吊时用）与上转台回转塔身后侧平衡臂脚点，用销轴连接后再继续起吊使平衡臂后端抬成一角度，然后将平衡臂...
