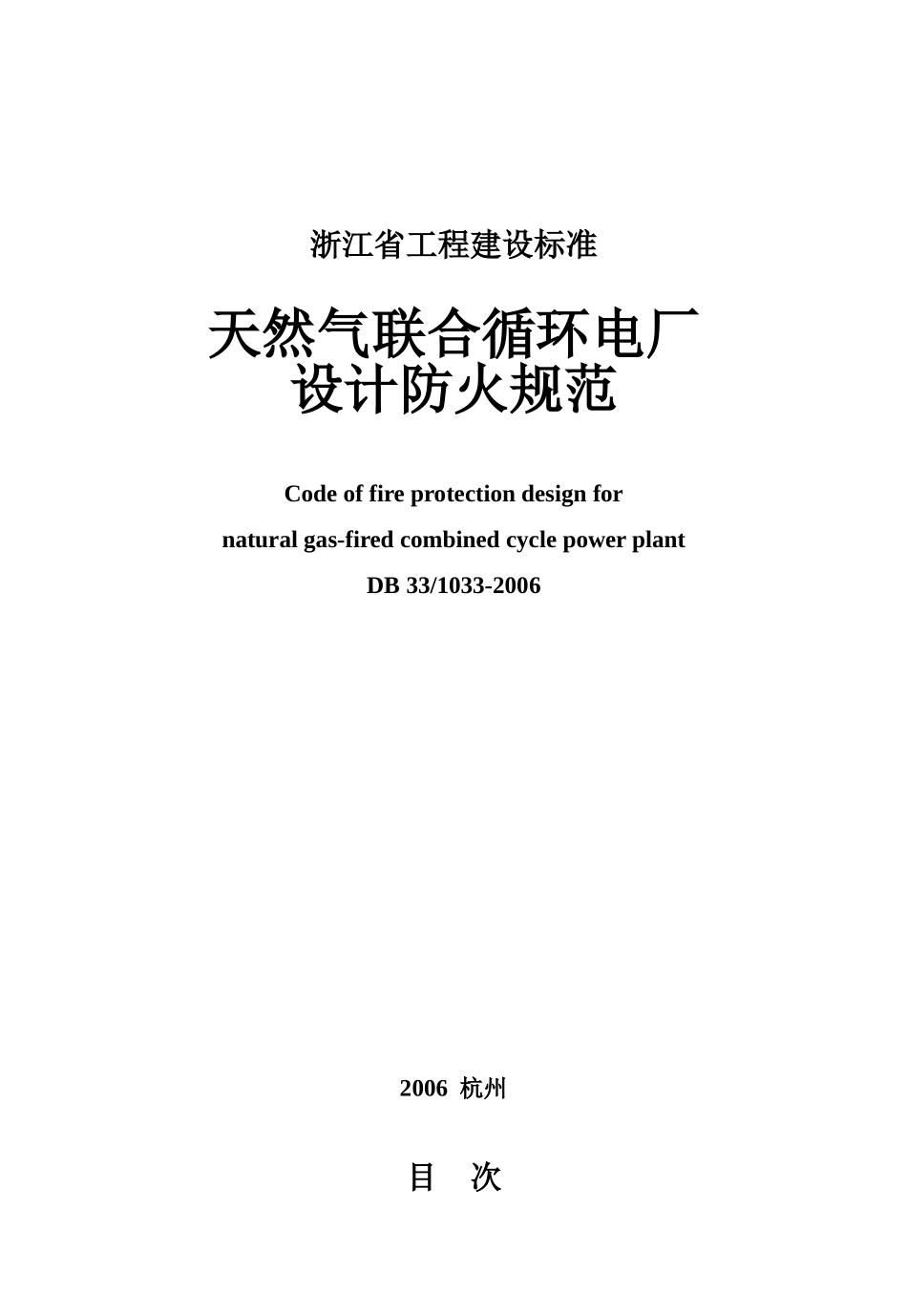

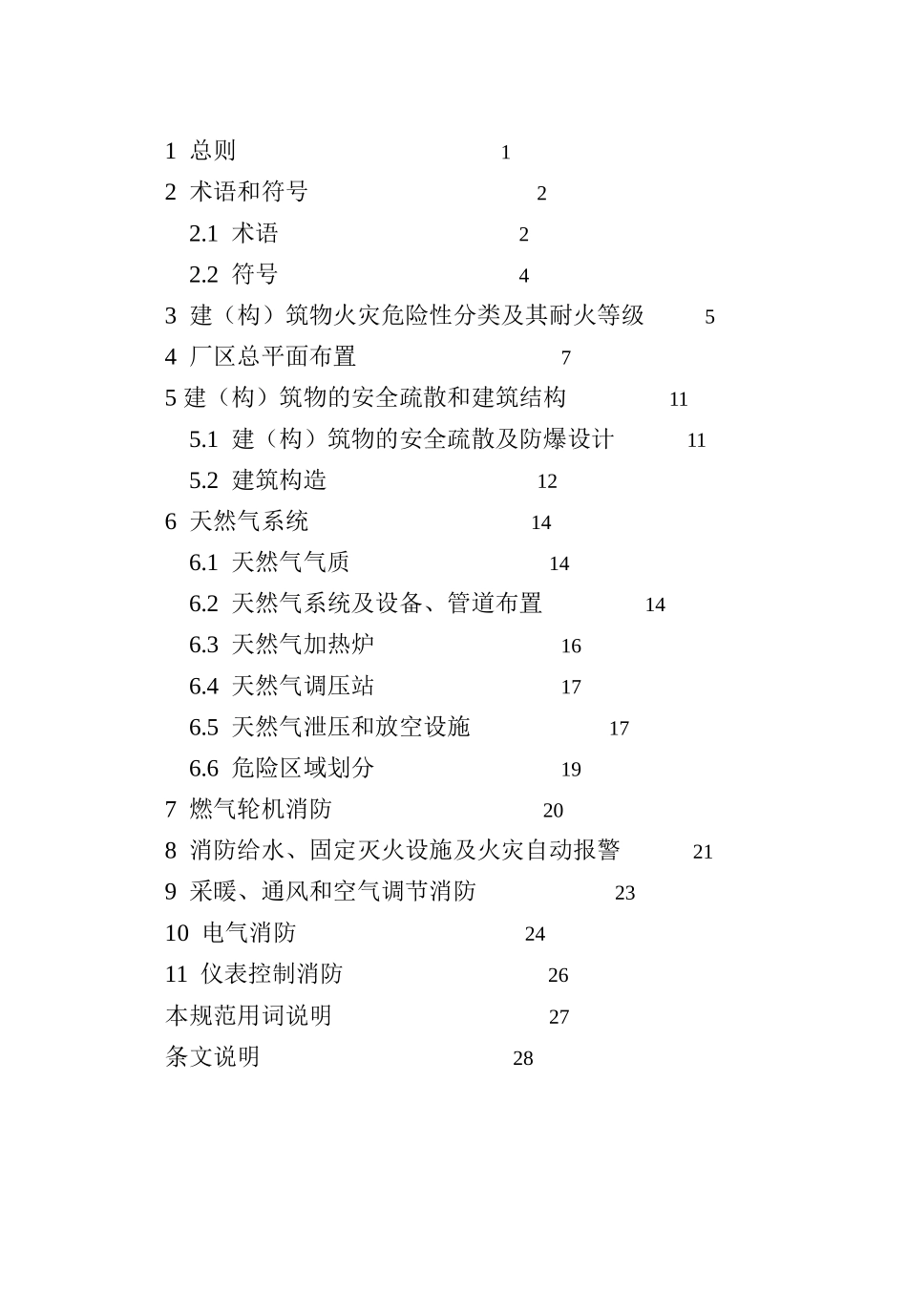

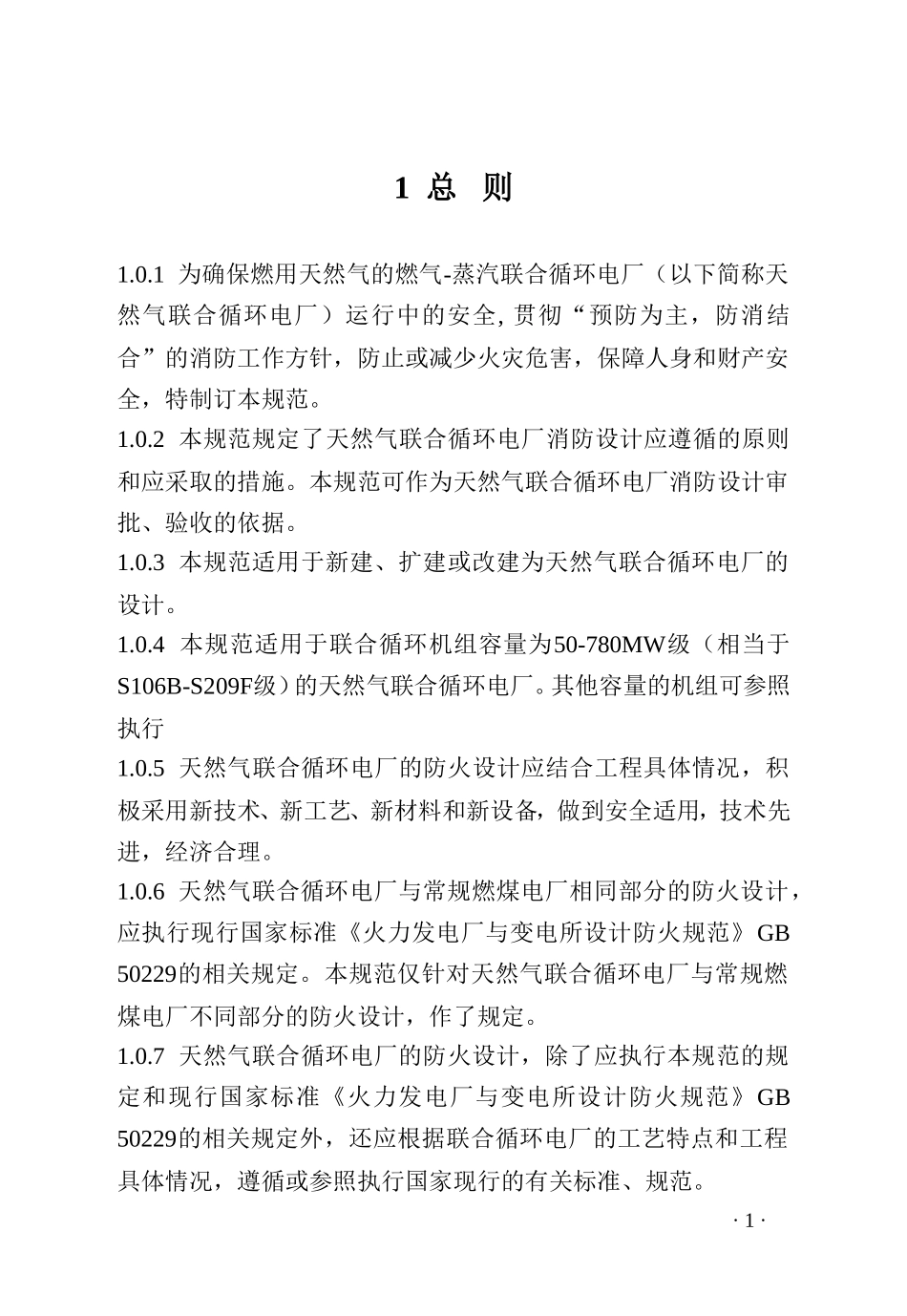

浙江省工程建设标准天然气联合循环电厂设计防火规范Codeoffireprotectiondesignfornaturalgas-firedcombinedcyclepowerplantDB33/1033-20062006杭州目次1总则12术语和符号22.1术语22.2符号43建（构）筑物火灾危险性分类及其耐火等级54厂区总平面布置75建（构）筑物的安全疏散和建筑结构115.1建（构）筑物的安全疏散及防爆设计115.2建筑构造126天然气系统146.1天然气气质146.2天然气系统及设备、管道布置146.3天然气加热炉166.4天然气调压站176.5天然气泄压和放空设施176.6危险区域划分197燃气轮机消防208消防给水、固定灭火设施及火灾自动报警219采暖、通风和空气调节消防2310电气消防2411仪表控制消防26本规范用词说明27条文说明281总则1.0.1为确保燃用天然气的燃气-蒸汽联合循环电厂（以下简称天然气联合循环电厂）运行中的安全,贯彻“预防为主，防消结合”的消防工作方针，防止或减少火灾危害，保障人身和财产安全，特制订本规范。1.0.2本规范规定了天然气联合循环电厂消防设计应遵循的原则和应采取的措施。本规范可作为天然气联合循环电厂消防设计审批、验收的依据。1.0.3本规范适用于新建、扩建或改建为天然气联合循环电厂的设计。1.0.4本规范适用于联合循环机组容量为50-780MW级（相当于S106B-S209F级）的天然气联合循环电厂。其他容量的机组可参照执行1.0.5天然气联合循环电厂的防火设计应结合工程具体情况，积极采用新技术、新工艺、新材料和新设备，做到安全适用，技术先进，经济合理。1.0.6天然气联合循环电厂与常规燃煤电厂相同部分的防火设计，应执行现行国家标准《火力发电厂与变电所设计防火规范》GB50229的相关规定。本规范仅针对天然气联合循环电厂与常规燃煤电厂不同部分的防火设计，作了规定。1.0.7天然气联合循环电厂的防火设计，除了应执行本规范的规定和现行国家标准《火力发电厂与变电所设计防火规范》GB50229的相关规定外，还应根据联合循环电厂的工艺特点和工程具体情况，遵循或参照执行国家现行的有关标准、规范。·1·2术语和符号2.1术语2.0.1天然气naturalgas产于地层以下的主要由甲烷组成的可燃气体，此外还含有少量的乙烷、丙烷、氮、二氧化碳和水分。2.0.2燃气轮机（燃机）发电机组gasturbinegeneratorunit主要由压气机、燃烧室和燃气透平（涡轮）组成的发电机组。空气在压气机中被压缩，在燃烧室中与进入的气体燃料或液体燃料相混合燃烧，产生的高温燃气在燃气透平（涡轮）中膨胀做功，拖动发电机发电。2.0.3余热锅炉heat-recoverysteamgenerator(HRSG)利用燃气轮机做功后排气中的余热来产生蒸汽的锅炉。2.0.4联合循环combinedcycle包含一台或多台燃气轮机和余热锅炉以及一台汽轮机组成的热力系统。利用燃气轮机发电后排气中的余热产生蒸汽，蒸汽引入汽轮机中再发电（或兼供热）。2.0.5联合循环机组容量capacityofcombinedcycleunit指一套联合循环机组的发电容量，不是指一台燃气轮机（燃机）发电机组或一台汽轮发电机组的发电容量；也不是指全厂总装机容量。2.0.6水露点waterdewpoint天然气在一定压力下析出第一滴水时的温度。2.0.7烃露点hydrocarbondewpoint·2·天然气在一定压力下析出第一滴液态烃时的温度。2.0.8天然气凝析液naturalgasliquid天然气凝析出的水分和液态烃类混和物。2.0.9天然气加热炉、水套（浴）炉gasheater/bathwatergasheater为了使天然气在调压过程中不致有凝液析出，如有需要，可对天然气预加热，即用少量天然气在闭式炉内燃烧加热水，再将天然气从炉内热水中的盘管内通过，而得到加热。在正常情况下天然气加热炉、水套（浴）炉内的火焰不外露，烟囱不冒火。2.0.10天然气调压站naturalgaspressureregulationstation为了满足燃气轮机对天然气的要求，天然气进入电厂后，需进行计量、分离、过滤、预加热（如需要）、调压（稳压）等处理，该工艺场站统称为天然气调压站。2.0.11天然气泄压、放空设施reliefandblowdownsystem对泄压放空、紧急放空、设备及容器的安全阀泄放及停机检修时手工放散的天然气进行排放的设施。由泄压设备（安全阀、放空阀）、收集管线（放空管）、放散管、放空竖管等组成。2.0.12联合循环电厂主厂房m...
