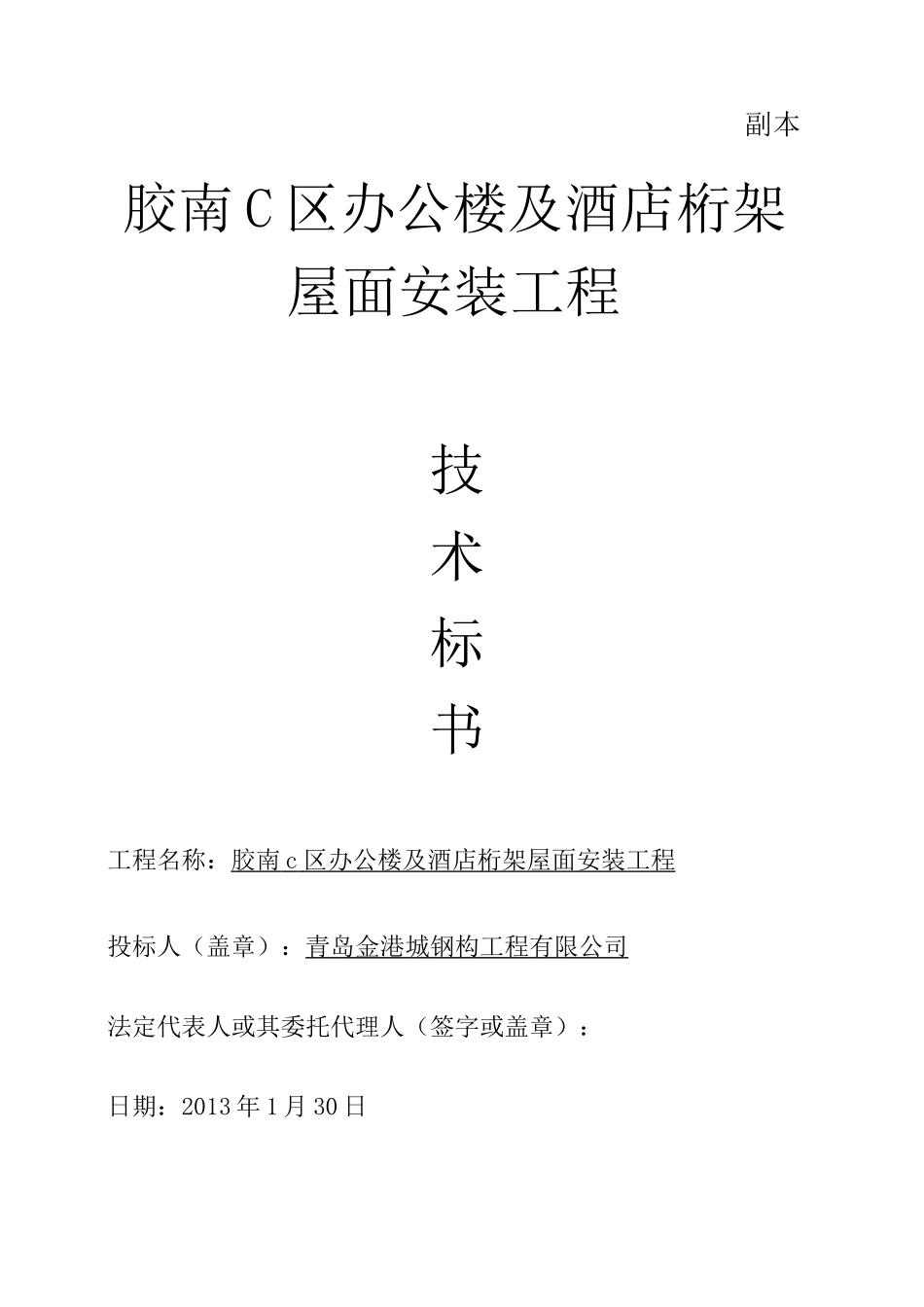

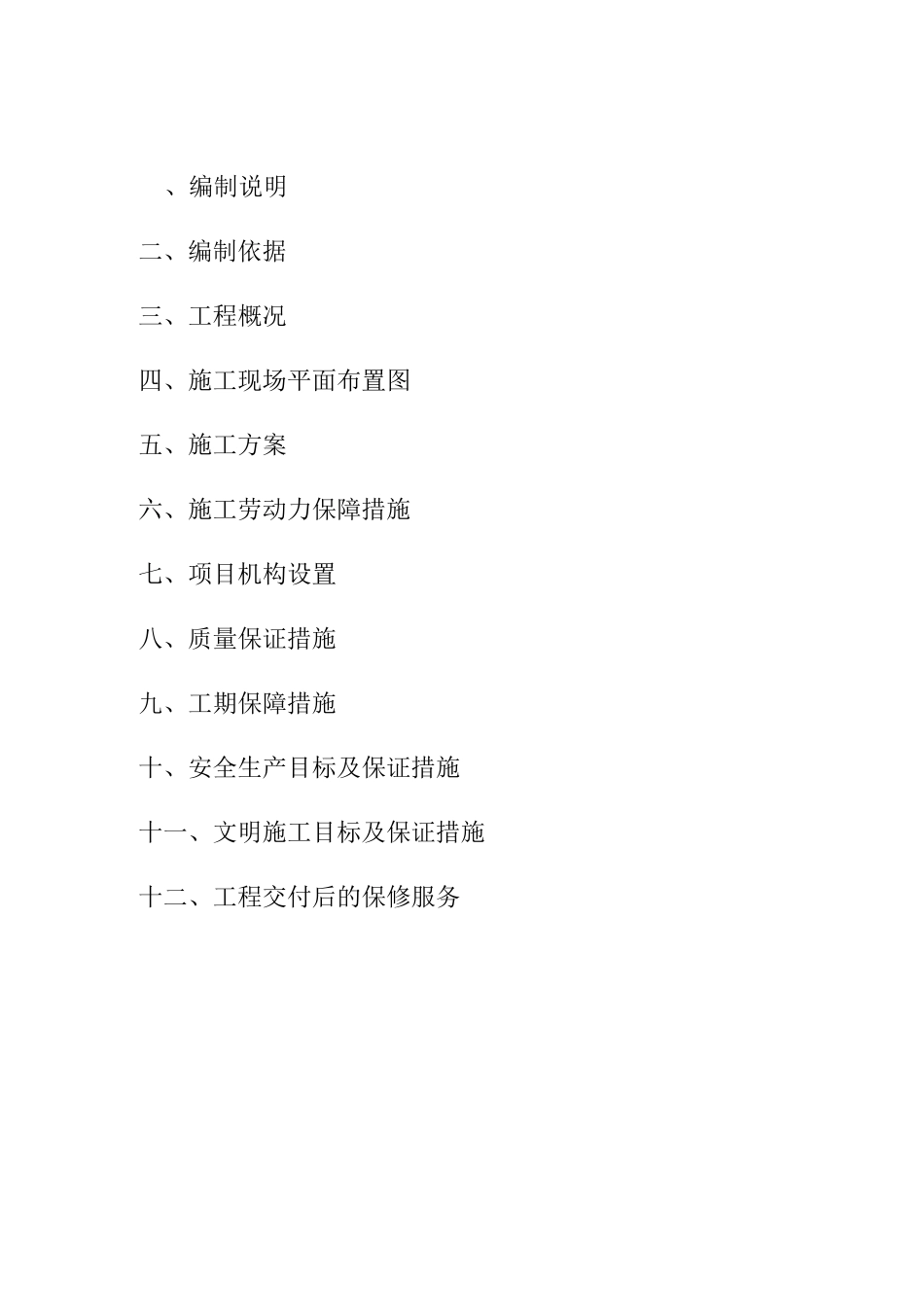

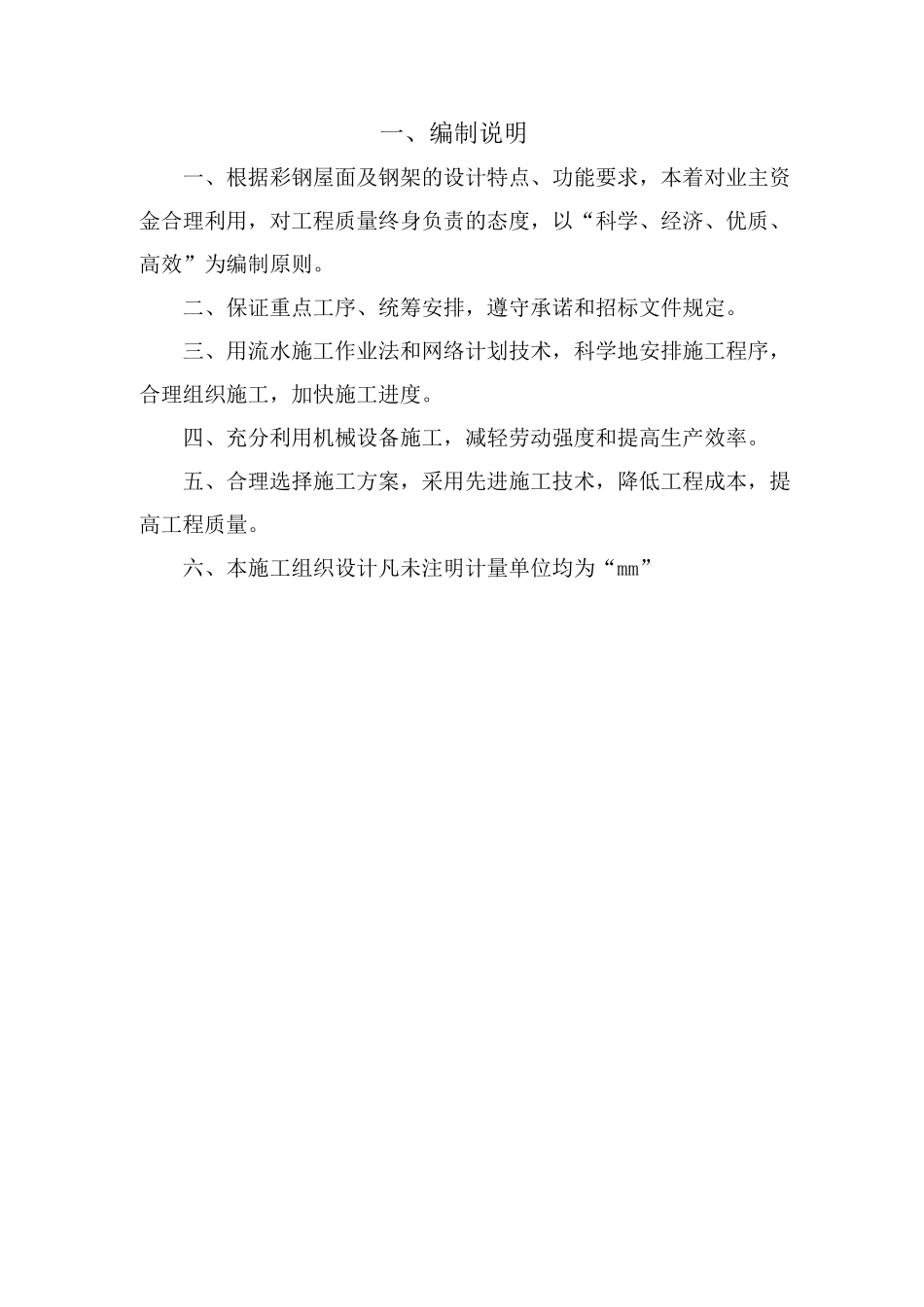

副本胶南C区办公楼及酒店桁架屋面安装工程技术标书工程名称：胶南c区办公楼及酒店桁架屋面安装工程投标人（盖章）：青岛金港城钢构工程有限公司法定代表人或其委托代理人（签字或盖章）：日期：2013年1月30日、编制说明二、编制依据三、工程概况四、施工现场平面布置图五、施工方案六、施工劳动力保障措施七、项目机构设置八、质量保证措施九、工期保障措施十、安全生产目标及保证措施十一、文明施工目标及保证措施十二、工程交付后的保修服务一、编制说明一、根据彩钢屋面及钢架的设计特点、功能要求，本着对业主资金合理利用，对工程质量终身负责的态度，以“科学、经济、优质、高效”为编制原则。二、保证重点工序、统筹安排，遵守承诺和招标文件规定。三、用流水施工作业法和网络计划技术，科学地安排施工程序，合理组织施工，加快施工进度。四、充分利用机械设备施工，减轻劳动强度和提高生产效率。五、合理选择施工方案，采用先进施工技术，降低工程成本，提高工程质量。六、本施工组织设计凡未注明计量单位均为“mm”二、编制依据1、彩钢屋面及钢桁架工程施工技术要求。2、甲方提供的的施工图纸。3、我公司的施工技术力量和机械设备等的配备情况及以往类似工程施工经验。4、质量管理体系有关文件。5、有关建筑施工技术、质量、安全规程和规定。6、国家及地方有关标准图集。7、根据国家和地方现行相关工程施工技术规范、规程、质量检验评定标准等有关内容如下：《建筑钢结构焊接技术规程》JGJ81-2002《钢结构工程施工质量验收规范》GB50205-2001《起重机械安全规程》GB6067-85《建筑工程施工质量验收统一标准》GB50300-2001《屋面工程施工质量验收规范》GB50207-2002《工程测量规范》GB50026-93《施工现场临时用电安全技术规范》JGJ46-88、建筑安装工程主要法规三、工程概况一、工程概述工程名称：胶南金融广场C区办公楼及酒店桁架屋面安装工程工程地点：青岛胶南市珠海南路、宁波路东建筑抗震设防烈度：六度。招标范围：工期要求：2013年4月1日至2013年5月15日，总工期45日历天。工程质量：合格。建设单位：青岛国越基础工程有限公司设计单位：深圳市协鹏建筑与工程设计有限公司二、结构概况钢桁架轻型复合板，复合板上加两道2.0mm聚氨酯防水卷材，胶粘剂黏贴，外涂颜色由建设单位定。四、施工现场平面布置图一、施工现场布置1、办公用房及库房因施工工期短请甲方协助解决一间办公用房及一间库房2、临时设施的安全围护临时安全围护设施利用土建已建成的围墙等设施。二、构件堆放构件堆放在建筑物周围的空地。三、施工用电施工用电请甲方协助解决。五、施工方案一、测量工程施工方案施工测量是建筑工程的重要环节，测量人员应在作业中采取各种措施，保证测量精度，做到标准化、规范化、程序化，更好地为工程服务。1、人员组织两名持证上岗测量工负责现场测量工作。2、设备配备本工程拟采用1台苏光J2激光经纬仪、台苏州S3型自动安平水准仪控制，检测水准点标高和平整度，标高的传递采用标准长钢尺和水准仪相结合进行；用1台瑞士精密水准仪NA2+GPM3（精度可达0.3mm）作为沉降观测。二、定位放线1、定位放线依据利用土建指定的坐标位置进行复查。三、钢结构施工方案1钢构件制作工艺1）、下料a.下料按1：1放出实样；并根据工艺要求预留制作和安装时的焊接收缩余量及加工余量。b.钢材平直度、直线度超差的应先矫正，后下料。c.柱、梁的翼板、腹板如需接料，必须整板接料，采用埋弧自动焊焊接，探伤合格后再号料、切割.d.柱与梁连板及梁端板与梁间开坡口焊，梁、柱板与端板间为II级焊缝。e.号料时按1/1000预留焊接收缩余量；切割余量按每切割缝留3mm余量；铳平、边缘加工余量按2~3mm预留加工量，尽量避免二次切割。2）、切割a.焊接坡口采用半自动切割。b.气割切口必须无裂纹、土渣、分层、疤痕和大于1mm的缺棱；c.零件切割后宽度、长度允许偏差土2.0mm；d.切割面平面度允许偏差0.05且不大2.0mm（切面厚度）；e.割纹深度允许偏差0.2mm；f.局部缺口深度允许偏差1.0mm；g.切割后清除坡口表面的渗碳层，以免焊接时产生缺陷；3）焊接a.焊接方法的划分见下表构件焊接部位焊接方法钢板拼接...
